奥托帕兰特50毫米车用扬声器结构设计

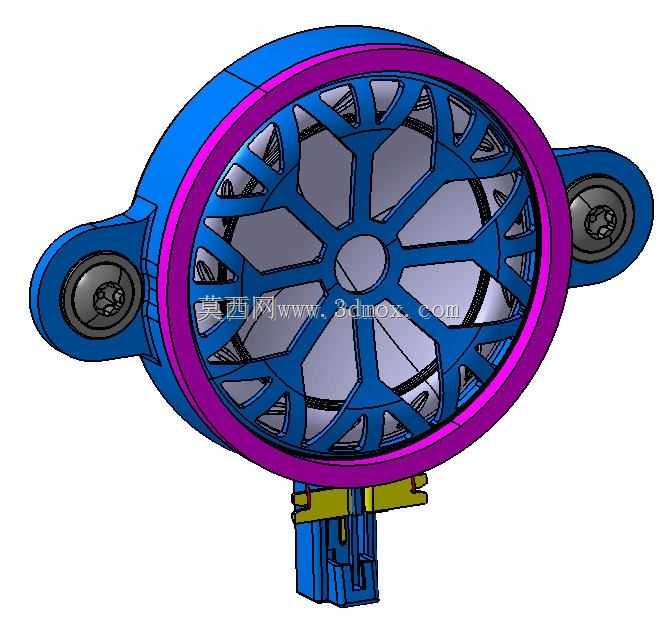

这款50毫米规格的车用发声部件，主要适配小型乘用车辆的仪表台、车门内饰板内嵌安装场景，也可用于改装类代步车辆、特种作业小车的配套电声系统搭建，承担车内音频播放、提示音输出的核心功能，在狭小安装空间内实现稳定的声压输出表现。从结构设计逻辑来看，整体采用对称式圆形主体布局，两侧延伸出带安装孔的固定耳座，安装孔内嵌金属衬套，避免长期车载振动环境下塑料安装位出现应力开裂、滑牙失效的问题，耳座的伸出长度经过匹配计算，刚好适配主流车型内饰板预留的安装卡位，不需要额外制作转接支架就能完成对位固定。主体外圈设置一圈独立的紫色压圈结构，采用卡扣加超声焊接的复合固定方式，将内部的振膜支撑骨架、音腔腔体牢牢压合在主壳体上，既保证了音腔的密封性能，减少声短路造成的音质损耗，也方便后期维修拆解时的部件更换，不需要暴力破坏壳体就能完成内部易损件的替换。内部的振膜支撑骨架采用辐条式镂空设计，六组主辐条搭配次级加强筋的结构，在保证骨架整体刚性的前提下，尽可能降低自身重量，减少振膜振动过程中的多余负载，同时镂空结构也能平衡音腔内外的气压差，避免大音量工作时腔体内外压差过大造成振膜变形、音质失真。骨架中心设置圆形定位凸台，刚好与音圈的中心定位柱配合，保证音圈在磁隙中的居中位置，避免工作过程中出现擦圈、异音的问题。下部延伸出的接线端子座采用卡扣式结构，预留标准的车用接插件卡位，接线时直接对插车辆线束端的连接器即可，不需要额外焊接接线，提升整车装配环节的作业效率，端子座周边设置加强筋与主壳体连接，避免车辆行驶过程中的振动造成接插件松脱、接触不良。从安装边界尺寸来看，主体圆形部分外径控制在50毫米，两侧耳座的总安装宽度为72毫米，主体腔体的深度为28毫米，安装时只需要在内饰板上开出直径52毫米的让位孔，通过耳座上的两个M4安装孔就能完成固定，不需要占用过多的车内安装空间，非常适合A0级小型车辆、电动代步车这类内饰安装空间局促的车型使用。主壳体采用改性ABS材质注塑成型，表面做细咬花处理，既提升了塑料件的外观质感，也能减少壳体表面的光线反射，避免安装在仪表台位置时出现反光干扰驾驶员视线的问题。磁路部分的腔体设计在主体结构的后侧，做了封闭式的磁屏蔽处理，避免扬声器工作时的磁场外泄干扰车内的电子设备、导航信号，符合车载电子部件的电磁兼容要求。音腔的内壁设置了多道环形的消音筋，能够打散腔体内的驻波，减少谐振造成的音染，提升中低频段的声音清晰度。在实际装车验证的场景下，这款部件的固定耳座可以承受15g的持续振动加速度，满足车辆在颠簸路面行驶时的结构强度要求，接插件的插拔寿命可以达到500次以上，满足整车装配线以及后期维修的使用需求。整体结构没有多余的复杂异形曲面，所有的注塑结构都遵循拔模角度要求，拔模斜度控制在1.5度到2度之间，不需要复杂的抽芯滑块结构就能完成注塑生产，能够有效降低模具的制作成本以及后期的量产注塑不良率。压圈与主壳体的焊接线位置做了溢料槽设计，超声焊接时多余的熔胶会流入溢料槽内，不会溢出到产品外表面影响外观质量。安装耳座的衬套采用热压装配的方式装入塑料壳体，衬套外壁做滚花处理，保证衬套与塑料壳体之间的结合力，不会在螺丝锁紧时出现衬套跟转的问题。
