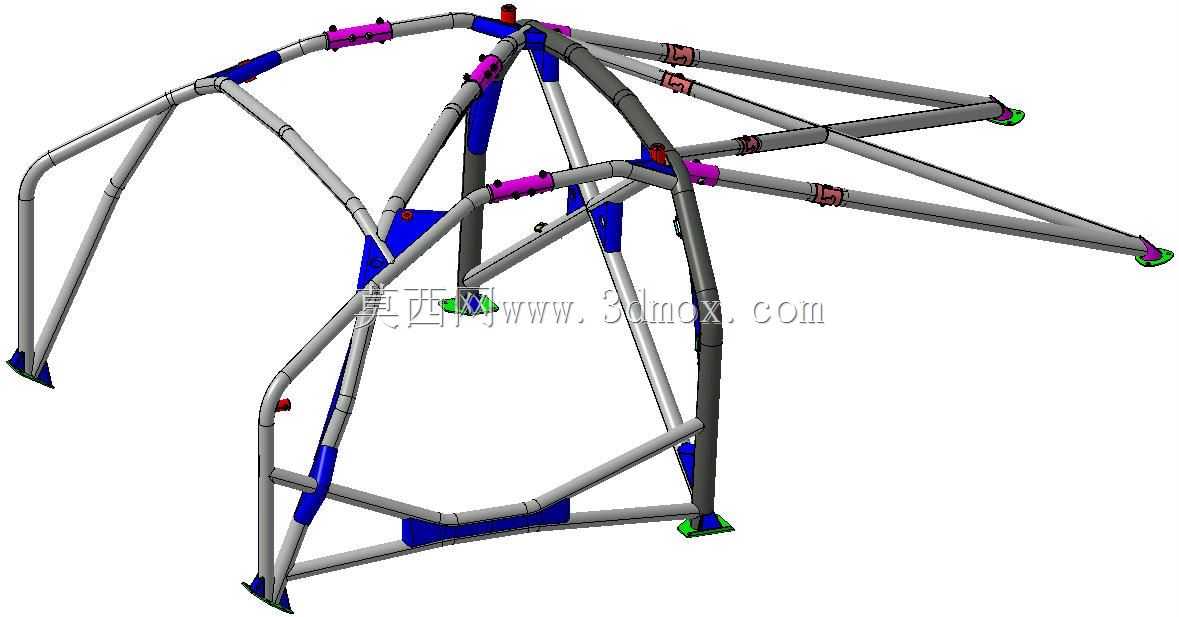

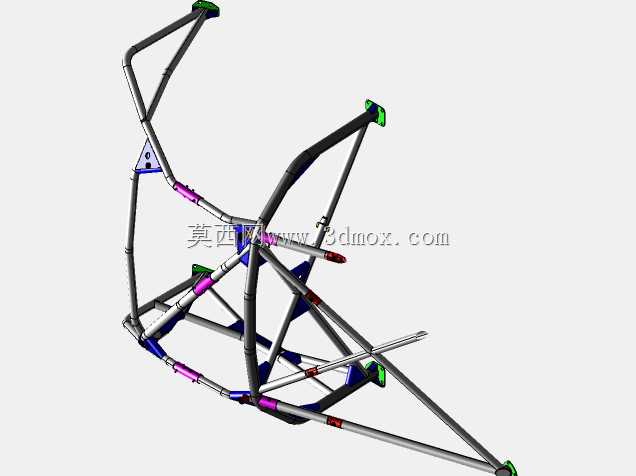

赛车防滚架滚杆式FIA OMP结构设计

这套滚杆式结构主要应用于场地赛车、拉力赛车的座舱安全防护领域，是赛车改装环节中满足FIA安全认证要求的核心防护构件，实际装车后可在车辆发生翻滚、侧向撞击、顶部承压等极端工况下，为座舱内部预留足够的生存空间，避免车体变形侵入驾乘人员活动区域，同时承担分散碰撞冲击力、强化整车车架扭转刚度的作用。从结构设计逻辑来看，整套构件采用多规格无缝钢管拼接成型，不同管径的管材对应不同受力路径的载荷需求：主承力环、斜向支撑、顶部横撑等核心传力路径采用大直径管材，对应直径50mm壁厚2mm、直径40mm壁厚1.5mm的规格，承担翻滚工况下的顶部垂向载荷与侧向撞击的横向载荷；辅助加强筋、安装固定支耳区域采用直径35mm壁厚1.5mm的管材，用于分散局部应力，避免应力集中导致的管材焊缝开裂；安装固定位的加强支架采用3mm壁厚板材、1mm壁厚的固定耳片，用于实现防滚架与原车底盘、A柱B柱基座的刚性连接，保证载荷可以顺畅传递到整车车架的核心承力结构上。设计过程中首先需要匹配对应车型的座舱内部边界，所有管件的走线都需要避开驾乘人员的头部、肩部活动范围，同时预留出安全带安装位、赛车座椅安装位、内饰件安装的操作空间，顶部的弧形横撑需要贴合车顶内饰的内轮廓，既保证顶部承压时的支撑高度，又不会过度占用座舱垂直空间；侧向的斜撑结构需要从主防滚环位置延伸到门槛梁的安装基座，形成稳定的三角形传力结构，在侧向撞击时可以将冲击力直接传递到车身下部的门槛梁结构，避免车门区域变形侵入座舱。从安装边界来看，整套结构的底部固定点分别布置在底盘前后的四个主承力基座位置，每个固定点都设计了贴合底盘钣金型面的加强垫板，焊接或螺栓连接时可以增大接触面积，避免局部压强过大导致底盘钣金撕裂；管件之间的连接节点全部采用相贯线切割拼接，焊缝沿着管材相贯面满焊，保证节点位置的连接强度，部分需要后期调整的连接位设计了快拆式管夹结构，方便安装过程中微调管件位置，适配不同车型的座舱尺寸差异。在实际赛事应用场景中，这类滚杆结构除了基础的防翻滚功能外，还可以作为安全带固定点、赛车座椅安装点、灭火系统固定点、车载设备安装支架的基座，减少额外加装支架带来的重量冗余，同时进一步强化防滚架整体的结构刚度；管材表面的不同色标区分了不同受力等级的构件，方便安装时快速识别对应管件的安装位置，也便于后期赛事车检时快速核查结构是否符合认证规范。设计时还需要考虑管材的弯曲半径控制，所有弯管位置的弯曲半径都满足管材加工的工艺要求，避免弯管过程中出现管壁褶皱、壁厚减薄超差的问题，保证弯管位置的结构强度不低于直管段；所有外露的管端都设计了封堵结构，避免杂物进入管材内部造成腐蚀，同时防止尖锐管端对驾乘人员造成二次伤害。
