带侧装夹M3螺钉固定位的接线塑料盒

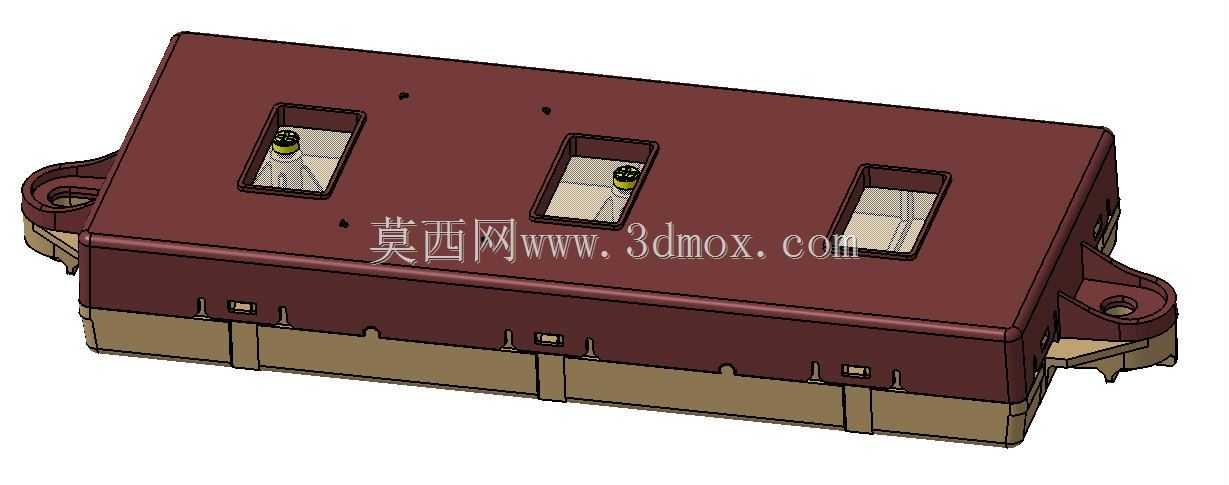

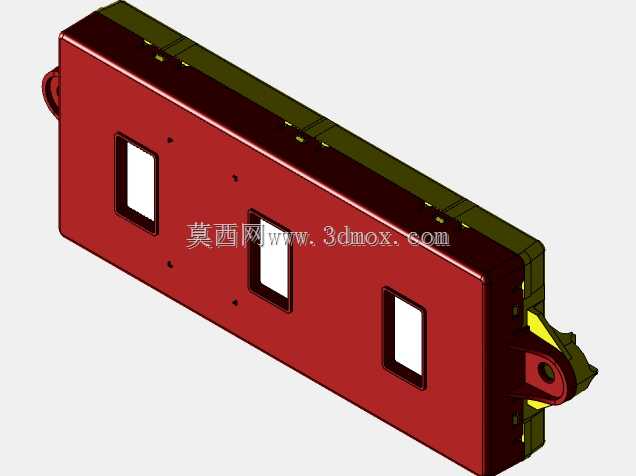

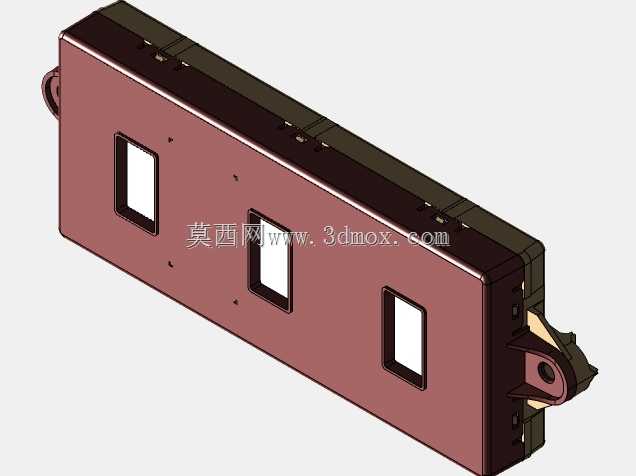

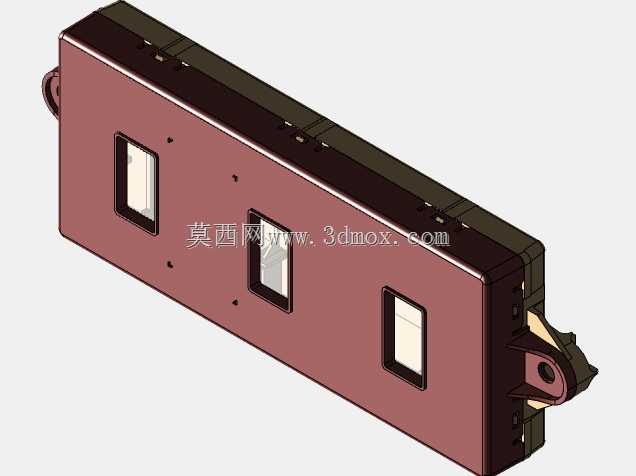

这款带侧装固定夹的塑料接线盒，主要面向低压电气柜内分线、小型设备内部控制线路转接场景使用，日常在自动化设备控制柜、小型机电设备的机身布线环节，这类防护盒承担着端子防护、线路规整、避免接线端裸露误触的核心作用。盒体采用上下扣合的分体式结构，上盖为棕红色阻燃PP材质，下座为浅米色耐冲击ABS材质，两种材质搭配既满足上盖需要的耐电弧、阻燃性能要求，也让下座具备足够的结构韧性，适配安装时的轻微形变需求。上盖表面预留三个方形端子操作窗口，每个窗口对应内部一组接线端子位，日常接线完成后可配套透明防护盖板封挡窗口，既可以直观观察内部接线的压接状态，也能避免灰尘、金属碎屑落入接线端造成短路隐患。两侧延伸的安装夹耳是这款盒体的核心设计特点，夹耳上预留直径3mm的螺钉过孔，可直接采用M3盘头螺钉将盒体固定在设备内壁的安装梁、电气柜的DIN导轨旁侧安装板上，夹耳与盒体主体之间做了圆弧过渡加强筋，避免安装拧紧螺钉时夹耳根部出现应力开裂。盒体内部的腔体做了等距分隔筋设计，三组接线位之间通过筋条隔离，避免不同回路的导线在盒内交叉缠绕，降低线路间的信号干扰风险，同时下座内侧预留了端子座的卡接槽位，可直接适配市面上通用的三位栅栏式接线端子，不需要额外打孔固定端子，装配时直接将端子卡入槽位即可完成定位，大幅提升装配效率。从安装边界来看，盒体总长度控制在120mm区间，宽度为60mm，上下扣合后的总高度为35mm，属于小型分线盒的尺寸范畴，不会过多占用电气柜内部的安装空间，夹耳的外伸长度为10mm，两个安装孔的中心距为130mm，安装时只需要在安装板上预打两个间距130mm的M3螺纹底孔，即可完成盒体的固定，不需要额外制作安装支架。上下盒体的扣合位置采用了周向凹凸卡扣结构，沿盒体侧边均匀分布6组卡扣，扣合后上下盒体的接缝间隙控制在0.2mm以内，可达到IP40的防护等级，能够阻挡直径大于1mm的固体异物进入盒内，适配车间常规工业环境的使用要求，同时卡扣结构不需要额外采用螺钉固定上下盖，后期检修维护时直接撬开卡扣即可打开盒体，操作便捷。盒体下座的底部预留了三个导线穿入孔位，每个孔位对应一组接线端子，孔位做了翻边加强设计，穿线时可配套橡胶护线圈，避免导线绝缘层被孔壁的锐边割破，同时翻边结构也提升了孔位位置的结构强度，穿线拉扯导线时不会出现孔位开裂的问题。在实际选型使用时，这款接线盒适配0.5-2.5平方毫米的多股铜芯导线转接，额定承载电流可达到15A，满足常规控制回路、信号回路的接线防护需求，侧装夹耳的设计也让这款盒体可以直接固定在设备的型材侧壁上，不需要占用安装板的平面空间，在紧凑型设备的布线设计中，这类结构的接线盒能够更好地适配狭窄安装空间的布线需求。设计阶段针对盒体的壁厚做了均匀化处理，整体壁厚控制在2mm，既满足注塑成型时的熔体流动要求，避免出现缩痕、缺料等成型缺陷，也让盒体整体具备足够的抗冲击性能，在设备运输、日常运行产生振动的工况下，不会出现盒体开裂、卡扣松脱的问题。上盖的三个操作窗口边缘做了1mm的凸台设计，配套的透明盖板盖合后，凸台与盖板之间形成密封配合，进一步提升窗口位置的防尘能力，同时凸台也可以作为盖板的定位结构，装配盖板时不需要额外对位，直接扣在凸台上即可完成安装。
