Taranis TX模式切换器连接固定打印件

航模遥控设备的外设拓展安装一直是飞手日常调试、飞行作业中容易忽略的细节问题，不少飞手在加装模式切换器这类拓展外设时，常采用扎带捆绑、双面胶粘贴的临时固定方式，在户外复杂飞行场景下，很容易出现外设移位、接线拉扯松脱的问题，轻则影响飞行中模式切换操作的响应速度，重则可能因为信号传输中断引发飞行事故。这款适配Taranis TX遥控器的连接固定打印件，正是针对这类实际使用痛点设计的专用安装结构，能够为模式切换器提供稳定可靠的安装载体，解决外设与遥控器本体的刚性连接问题。

从实际使用场景来看，不管是日常穿越机竞速训练时频繁切换飞行模式，还是固定翼航模长距离飞行时切换增稳、返航等功能模式，模式切换器都需要处于操作者手指可快速触达的位置，同时不能出现晃动、移位的情况。这款固定件在设计时首先考虑了安装位置的人机工程学，安装完成后切换器的按键位置恰好处于遥控器握持时拇指或食指的舒适操作区间，不需要刻意调整手部握持姿势即可完成操作，避免飞行过程中因为调整手部位置分散注意力。

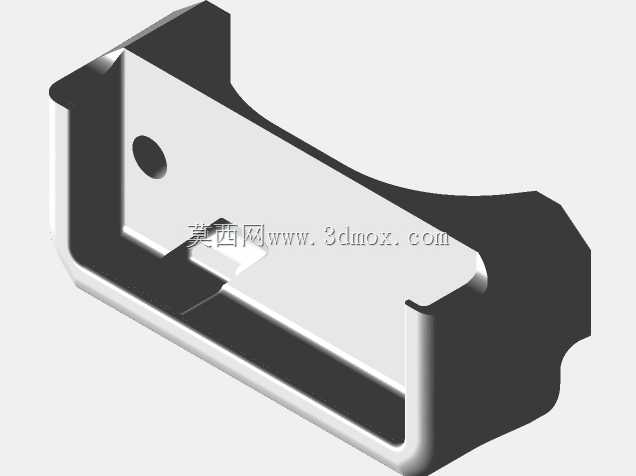

结构设计上，这款固定件采用了与Taranis TX遥控器外壳曲面完全贴合的安装基面，没有采用通用平板式的连接结构，而是通过逆向匹配遥控器对应安装位置的外壳弧度，让固定件与遥控器表面实现面接触贴合，相比点接触或者线接触的固定方式，能够大幅降低安装后的应力集中，避免长期使用后对遥控器外壳造成压痕或者磨损。固定件与模式切换器的连接侧则设计了对应的定位卡槽，卡槽的尺寸公差控制在0.2mm以内，既可以保证模式切换器能够顺利卡入，又不会出现旷量晃动，卡槽边缘预留了0.5mm的倒角，既方便安装时的对位，也不会因为锐边划伤切换器的塑料外壳。

安装边界方面，这款固定件整体采用轻量化设计，整体壁厚控制在1.8mm，在保证结构强度的前提下尽可能降低附加重量，安装后不会改变遥控器原本的重心位置，避免长时间握持出现手部疲劳。固定件上预留了对应的走线槽位，模式切换器的连接导线可以顺着走线槽规整排布到遥控器的接线端口位置，不会出现导线外露、容易勾挂外物的问题，走线槽的深度为2mm，能够完全容纳常用的30AWG规格信号导线，槽口位置设计了微小的倒扣结构，导线压入后不会因为晃动从槽内脱出。固定件的安装孔位完全匹配Taranis TX遥控器外壳上原本预留的拓展安装孔，不需要对遥控器外壳进行额外的打孔、切削等破坏性改装，直接利用原有螺丝位即可完成固定，安装过程不会对遥控器本身的结构造成任何损伤，后续如果需要拆卸也可以完全恢复遥控器的原始状态。

从功能特性来看，这款固定件除了基础的连接固定作用外，还在模式切换器的按键周边设计了高度1mm的防护凸缘，当遥控器不慎跌落或者受到外物碰撞时，凸缘会先于按键接触外力，避免按键被直接撞击导致损坏或者误触发。固定件的表面没有多余的装饰结构，所有的棱边都做了R0.3的圆角处理，握持时不会出现硌手的情况，整体结构完全采用一体化打印成型，没有额外的拼接结构，长期使用不会出现拼接处松动断裂的问题。针对3D打印工艺的特性，设计时将所有的受力方向都调整为与打印层理方向垂直，大幅提升了结构的抗弯折、抗冲击性能，即便是使用常规PLA耗材打印，也能够满足日常户外使用的强度要求，不会因为轻微的磕碰就出现断裂损坏。

实际装配测试中，这款固定件安装完成后，模式切换器与遥控器本体的连接刚性充足，即便是在高频操作按键的情况下，也不会出现固定件形变、切换器移位的问题，操作按键的手感与切换器直接固定在原厂基座上的手感完全一致，没有因为加装固定件出现按键行程变化、反馈感模糊的问题。同时固定件的安装位置避开了遥控器原本的天线、摇杆、调节旋钮等原有操作部件，不会对遥控器的原有功能操作造成任何干涉，不管是摇杆的打杆行程，还是侧边旋钮的调节操作，都不会因为加装这个固定件受到影响。对于经常需要在户外场地飞行、需要频繁切换飞行模式的航模从业者来说，这款专用固定件能够有效解决外设安装的稳定性问题，减少临时固定带来的各种故障隐患，提升飞行操作的可靠性与流畅度。
