改良型伊利扎诺夫骨科外固定支架结构

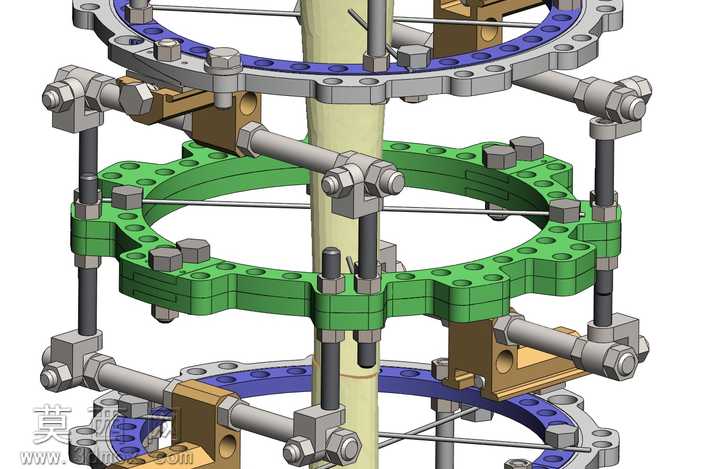

本作品为针对胫骨骨折治疗场景改良设计的伊利扎诺夫外固定装置三维模型，整体采用三维机械设计软件完成全参数化建模，建模过程严格遵循骨科外固定器械的力学适配逻辑，对传统伊利扎诺夫支架的夹持结构、环件连接点位做了针对性优化设计。模型整体采用多层环形支撑架构，设置多组不同配色的环形支撑构件，其中绿色环件为改良后的主体固定环，紫色环件为辅助定位环，所有环件表面预留均匀分布的连接孔位，可根据患者骨折部位的固定需求灵活调整连接杆的安装位置，适配不同体型、不同骨折位置的临床使用需求。模型的材质渲染贴合真实器械的材质特性：金属连接杆、锁紧螺栓、夹持关节采用哑光金属材质渲染，还原医用不锈钢的磨砂质感，表面做了细微的纹理处理避免渲染效果过于塑料化；环形支撑构件采用高强度医用工程塑料的材质表现，分别赋予绿色、紫色的哑光非金属质感，清晰区分不同功能的环件，便于观察整体装配关系；中心模拟患肢的柱体采用浅米黄色半哑光材质，还原肢体组织的视觉特征，直观展现装置与患肢的配合状态。结构设计上，改良后的夹持关节采用多自由度可调结构，每根径向连接杆的两端都设置了可多方向转动的锁紧夹头，夹头与环件的连接位置可沿环件周向任意滑动调整，锁紧后可提供稳定的支撑力，相比传统结构调整精度更高、固定稳定性更强；纵向支撑杆采用等距螺纹设计，可通过旋转螺母精准调整环件之间的间距，实现骨折断端的缓慢牵张或加压，符合骨愈合过程中的力学刺激需求。设计过程中充分考虑了器械的装配合理性，所有螺栓、夹头、环件、连接杆之间都保留了合理的装配间隙，不存在结构干涉问题，每一个连接结构都可实现真实的拆装动作，完整还原了改良后外固定装置的装配逻辑与调节原理，可用于骨科器械的结构展示、临床教学演示或者后续的优化迭代设计参考。
