骨科治疗用短骨骨折外固定支架结构

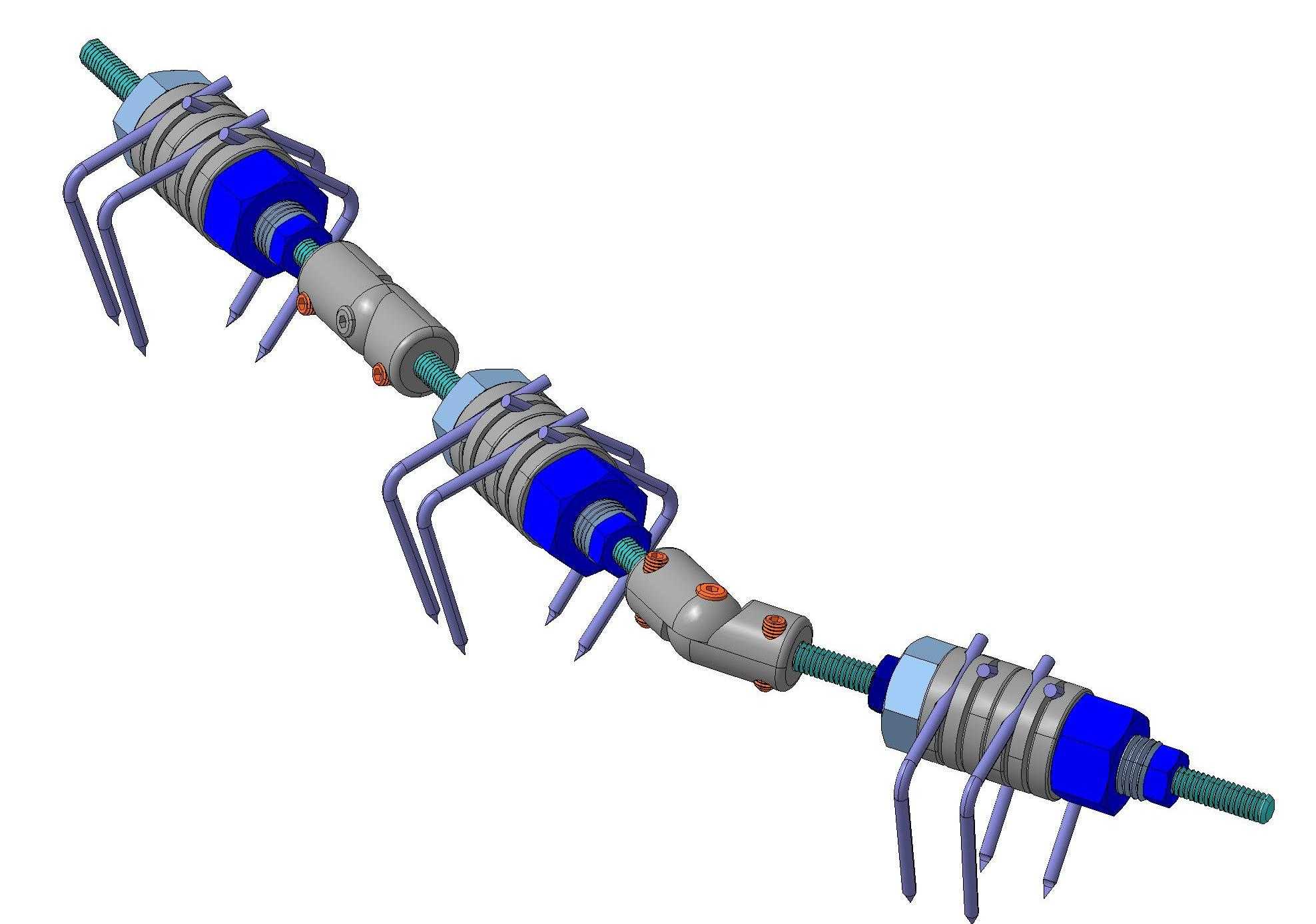

　　这款外固定装置主要面向临床骨科短骨骨折的处置场景，区别于传统内固定手术需要切开软组织剥离骨膜的操作逻辑，这类外固定结构可在微创条件下完成骨折断端的复位与维持，适配掌骨、指骨、跖骨等尺寸较短的管状骨骨折固定需求，尤其适合开放性骨折、局部软组织条件较差无法耐受一期内固定手术的病例，能在保障固定强度的同时，为创面护理、软组织恢复预留充足操作空间，避免内固定物植入带来的感染风险与二次取出创伤。整套固定结构采用模块化分段设计思路，核心由穿骨固定组件、轴向调节主体、连接锁紧机构三个功能单元构成。穿骨固定端配置多根经皮穿入的固定针，固定针与骨夹持座之间采用锥面锁紧结构，可根据不同患者的骨径、骨折线位置灵活调整固定针的穿入角度与间距，

　　固定针伸出夹持座的长度可通过锁紧螺母无级调节，适配不同体型患者的软组织厚度差异，避免固定针末端压迫皮肤造成压疮。轴向调节主体采用螺纹旋进式结构，中间的连接套筒两端配置反向传动螺纹，旋转套筒即可带动两端的固定组件沿杆体轴向同步位移，实现骨折断端的加压或者牵开操作，调节过程中杆体上的刻度标识可辅助术者精准控制位移量，避免过度加压造成骨端坏死或者牵开间隙过大影响骨愈合进度，调节到位后通过侧面的锁紧螺钉即可锁死当前位置，防止术后固定失效。连接部位采用万向铰接结构，可在一定角度范围内调整两端固定单元的相对角度，适配骨折断端存在成角移位的复位需求，铰接关节的锁紧旋钮采用大尺寸防滑设计，术中佩戴无菌手套也可完成锁紧操作，无需额外辅助工具。

　　整套装置的安装边界充分考虑临床操作需求，固定杆主体采用轻量化高强度合金材质，整体重量控制在较低区间，降低患者术后佩戴的负重感，杆体直径适配常规骨科外固定支架的通用配套工具，无需定制专用操作器械。固定针采用医用级不锈钢材质，针体表面做钝化处理，降低组织排异反应，针与骨接触的部位设计有防滑纹理，避免固定针在骨道内滑移造成固定失效。各组件之间的连接缝隙做圆弧过渡处理，无尖锐棱角，避免术后剐蹭患者衣物或者损伤周围软组织，外露的调节部位均设计有防护套，防止日常活动中误触导致固定位置偏移。在结构设计过程中，充分考虑了术后功能锻炼的需求，整套固定结构的刚度经过匹配设计，既可以满足骨折早期固定的强度要求，避免断端移位，

　　又可在骨痂生长后期通过适当降低锁紧力，实现断端的微动刺激，促进骨痂生长与塑形，缩短骨折愈合周期。固定组件的布局充分避让了手指、足趾的屈伸活动路径，患者术后早期即可开展相邻关节的功能锻炼，避免长期固定造成的关节僵硬、肌肉萎缩等并发症。整套结构的拆装逻辑简单，骨折愈合后可在门诊直接拆除，无需进入手术室操作，降低患者的就医成本与时间成本。各零部件的加工公差控制在合理区间，连接部位的配合间隙既保证调节顺畅，又不会出现旷量过大导致的固定不稳，所有与人体接触的部件均满足医用材料的生物相容性要求，不会产生有毒有害物质析出。
