骨科外固定节点横向移动滑块组件

　　该滑块组件主要应用于骨科外固定支架系统中，承担骨针节点的横向位置调节与锁紧固定功能，是外固定支架实现骨折端精准对位、维持复位后稳定力学环境的核心功能部件。在临床实际使用场景中，外固定支架需要根据患者骨折部位、骨骼直径、软组织肿胀程度灵活调整各固定节点的相对位置，这款横向移动滑块正是为了实现骨针夹持节点沿支架杆轴向的无级位移调节而设计，避免了传统固定夹位置调整时需要反复拆装的繁琐操作，也减少了调整过程中对骨折断端的二次扰动。

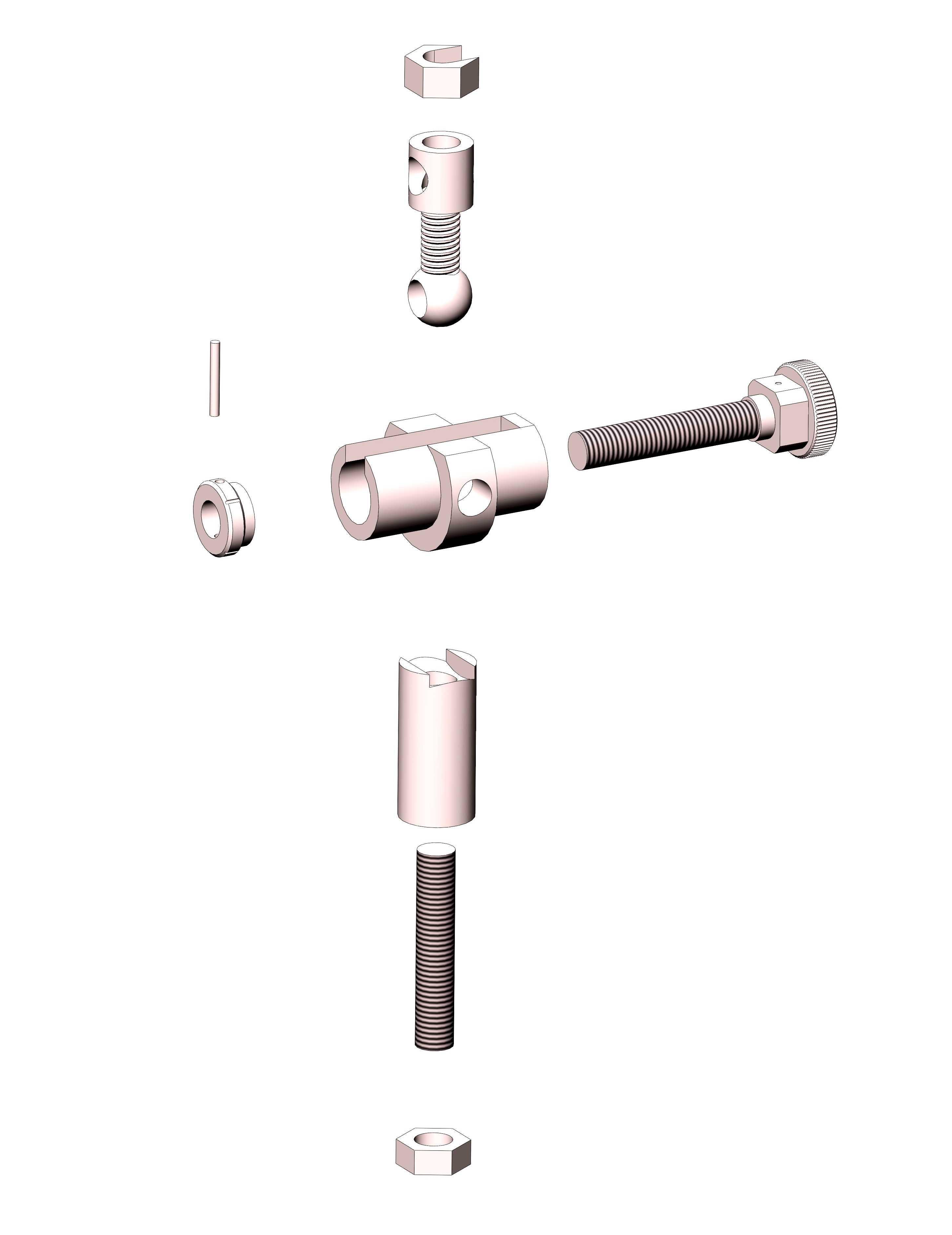

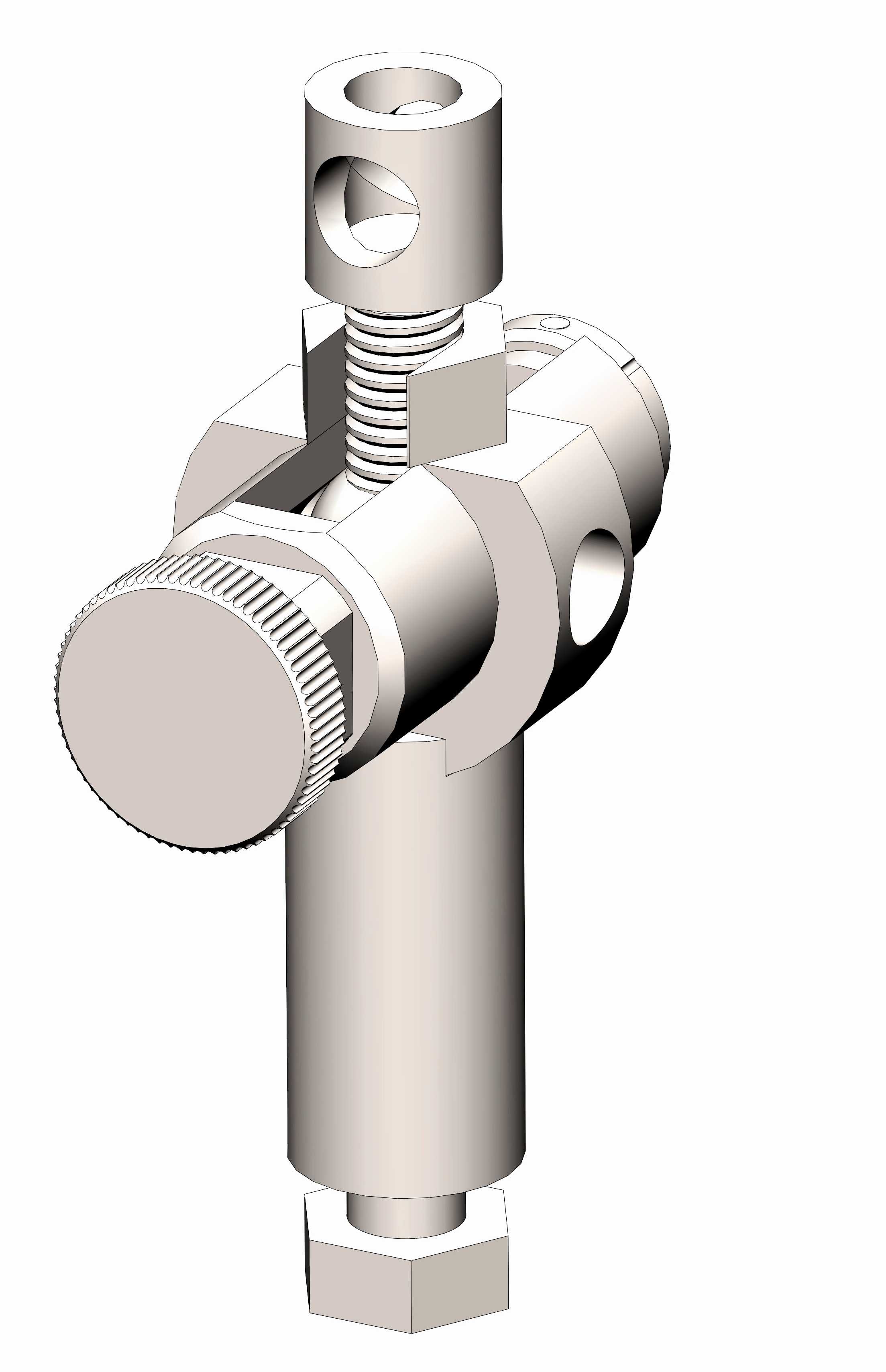

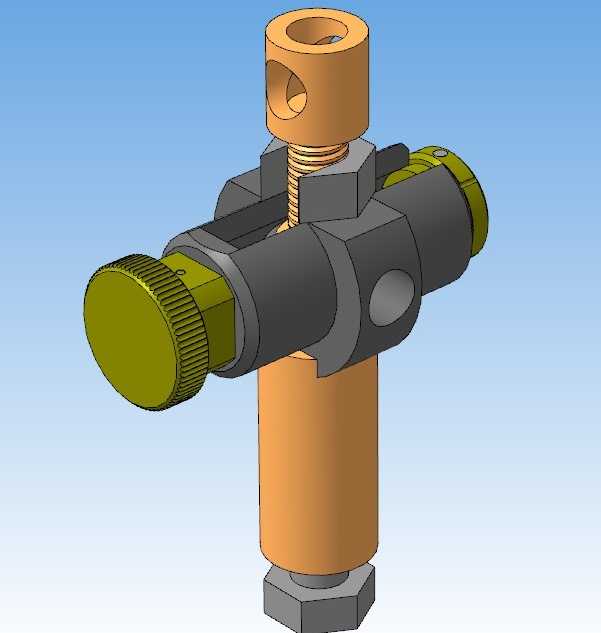

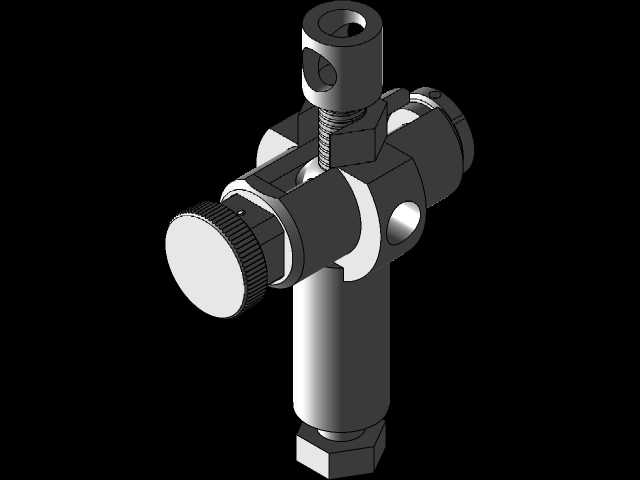

　　从功能特性来看，该组件采用分体式组合结构，包含主滑块基体、调节螺杆、上下锁紧螺母、骨针夹持套、防转销、端部限位垫几个核心零件。主滑块基体为中空贯通结构，可穿入外固定支架的主支撑杆，基体侧面开有与调节螺杆配合的螺纹传动孔，转动端部带滚花的调节螺杆时，可带动夹持骨针的套筒组件沿滑块上的导向槽做平稳的横向直线移动，调节行程覆盖临床常用的20-40mm位移需求，调节到位后通过上下两端的锁紧螺母与防转销配合，可完全锁死调节位置，避免术后患者活动过程中出现位置滑移，保障固定刚度。

　　设计过程中优先考虑了临床操作的便捷性与长期植入周边环境的可靠性，调节螺杆端部的滚花设计可支持徒手操作，无需借助额外扳手即可完成初步调节，锁紧部位的六角螺母结构则可配合通用扳手实现最终的刚性锁紧，兼顾快速操作与锁紧可靠性。主滑块与导向接触的内孔做了公差适配，既保证滑动过程无卡滞，又将配合间隙控制在0.1mm以内，避免调节过程中出现偏摆影响骨针对位精度。骨针夹持套采用开口弹性结构，可适配直径2-5mm范围的常用骨科固定骨针，拧紧顶部锁紧螺母即可实现骨针的同步夹紧，无需额外的骨针锁紧零件，减少了组件的零件数量，降低术中零件散落的风险。

　　安装边界方面，该滑块组件适配直径11mm的标准外固定支架圆杆，整体安装后沿杆轴向的占用长度为58mm，径向最大突出尺寸为22mm，不会与其他外固定夹组件产生安装干涉，组件所有外露棱边均做了R0.5-R1mm的圆角钝化处理，避免术后剐蹭患者皮肤或敷料，降低术后护理的难度。各螺纹配合部位均做了防松处理设计，调节螺杆的螺距选用0.8mm的细牙螺纹，既保证调节精度可达0.1mm级，又具备足够的螺纹自锁能力，配合锁紧螺母的预紧力，可承受患者康复训练过程中产生的动态载荷，不会出现固定失效的问题。

　　从结构受力角度分析，主滑块基体采用对称式结构设计，调节力的作用线与骨针夹持中心、滑块导向中心处于同一平面，避免调节过程中产生附加弯矩，减少滑动面的偏磨，提升组件的长期使用寿命。防转销的设置限制了骨针夹持套在调节过程中的周向转动，保证骨针角度在横向调节过程中始终保持初始设定状态，无需调整位置后重新校正骨针角度，大幅缩短术中操作时间。端部的限位垫采用非金属耐磨材质，既可以作为滑块行程的硬限位，避免调节超程导致零件脱落，又可以减少金属零件之间的硬接触磨损，降低调节过程中的金属碎屑产生风险，适配医疗使用场景的卫生要求。
