骨科手术骨骼插槽植入导航器械结构

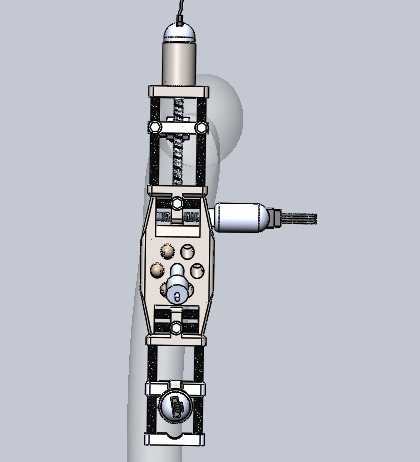

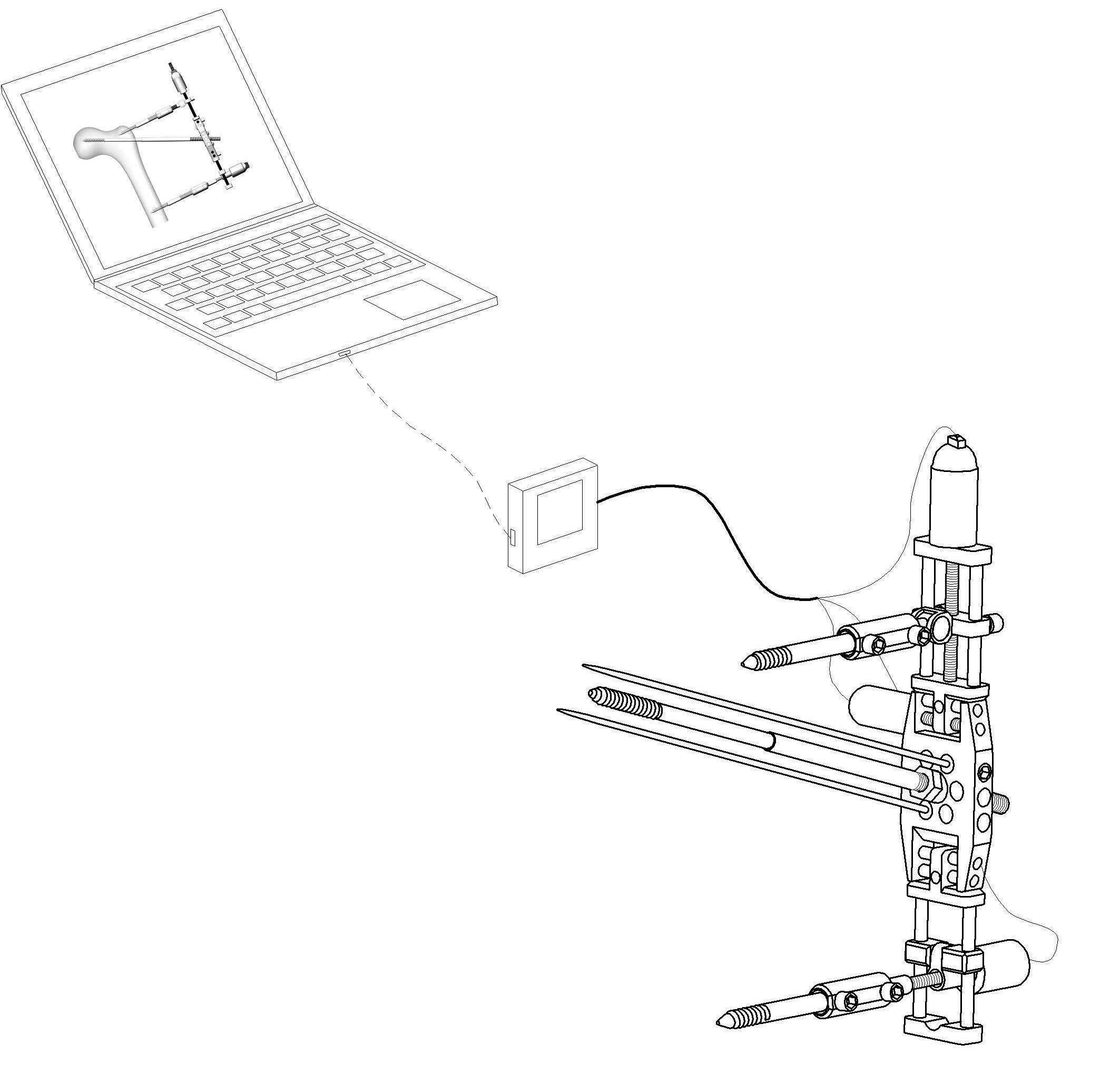

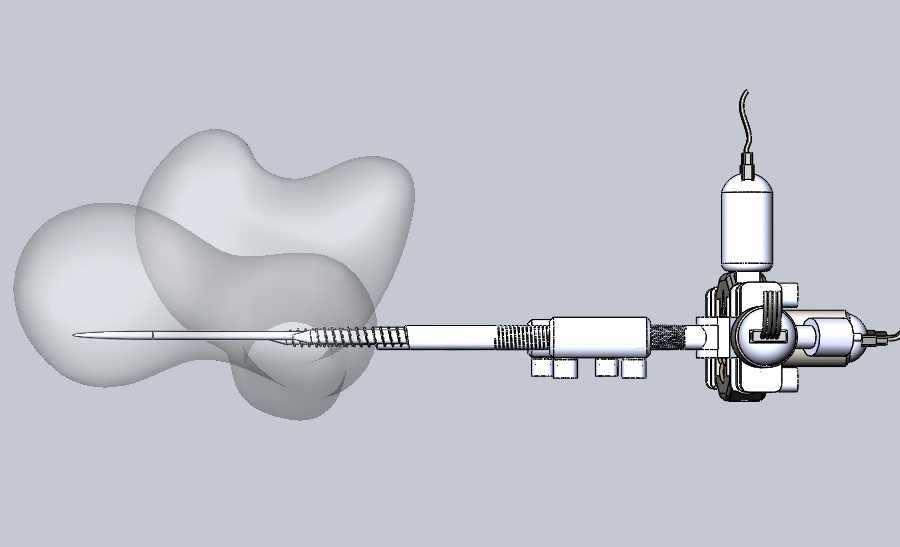

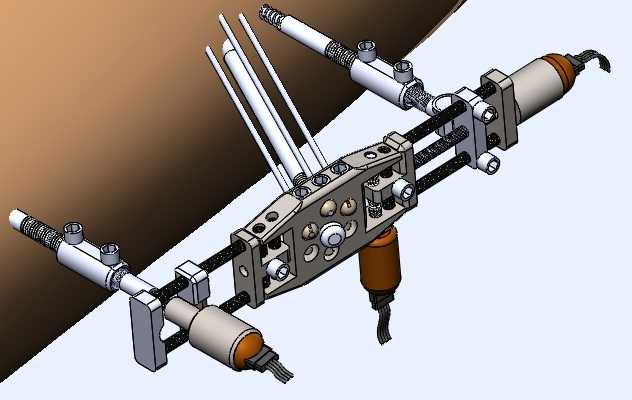

　　在创伤骨科的髋部骨折临床处置场景中，这类导航器械的核心作用是为术者提供精准的插槽植入路径引导，解决传统徒手操作下植入位置偏差、角度偏移的问题，尤其适配老年患者髋部骨折内固定手术的操作需求——这类患者普遍存在骨质疏松、骨骼形态个体差异大的特点，徒手操作很容易出现植入物穿出骨皮质、固定强度不足的问题，直接影响术后愈合效果。从结构设计逻辑来看，整套器械采用模块化分体组合思路，主体导向架采用轻量化高强度合金材质的杆系拼接结构，可根据患者术前CT扫描获取的骨骼三维形态，调整各导向臂的伸展长度与偏转角度，导向套筒的内孔直径与临床常用的开槽工具柄部直径做间隙配合，间隙控制在0.02mm到0.05mm之间，既保证工具沿套筒进给时无卡滞，

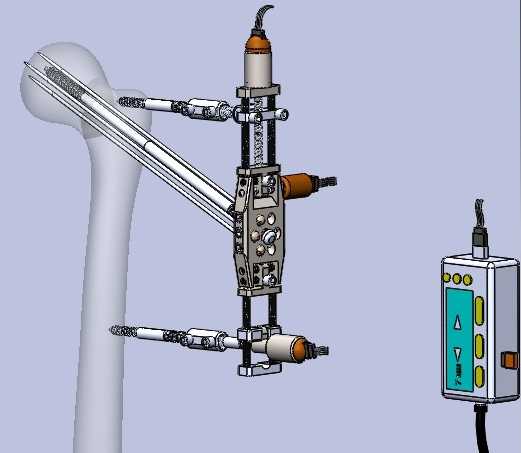

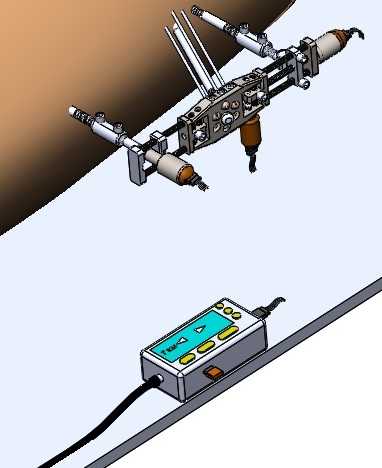

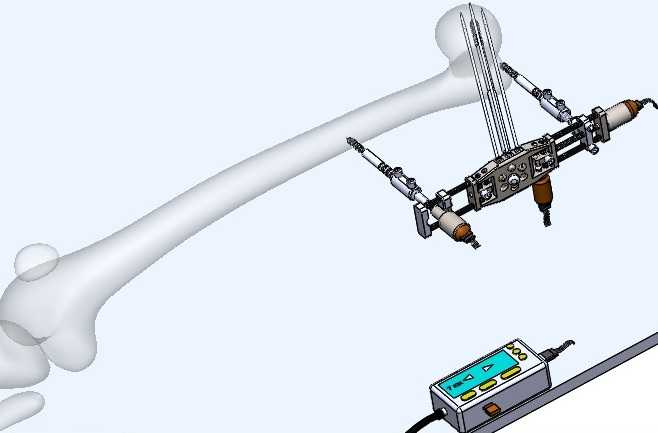

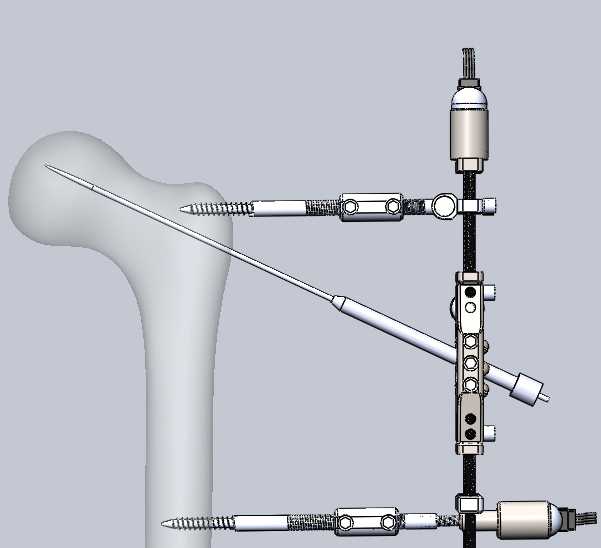

　　又能将径向摆动量控制在临床允许的误差范围内。器械与骨骼的定位端设计有可调节的骨针固定接口，使用时先将2到3枚定位骨针沿预先标记的安全路径置入患者髂骨或股骨近端的非受力区域，再将导航架的定位孔与骨针套接锁紧，这一固定方式不需要大范围剥离骨膜，能最大程度减少手术过程中的软组织损伤，降低术后感染风险。导向臂上集成的刻度标记采用激光蚀刻工艺，不会因反复消毒、术中液体浸染出现标识模糊的问题，术者可直接通过刻度读取开槽深度，不需要额外搭配深度测量工具，减少术中器械更换的频次。考虑到术中需要配合C型臂X光机做透视确认，整套器械的结构件都做了等厚设计，避免出现厚薄差异过大的结构在透视下产生伪影，干扰术者对骨骼对位情况的判断。安装边界方面，

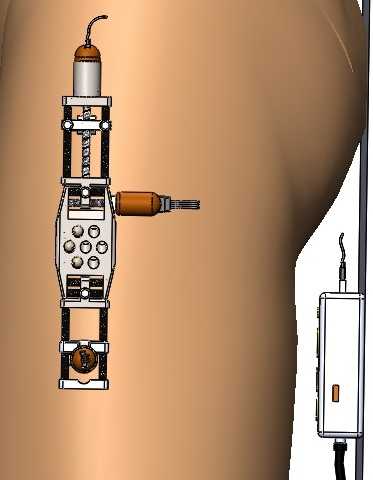

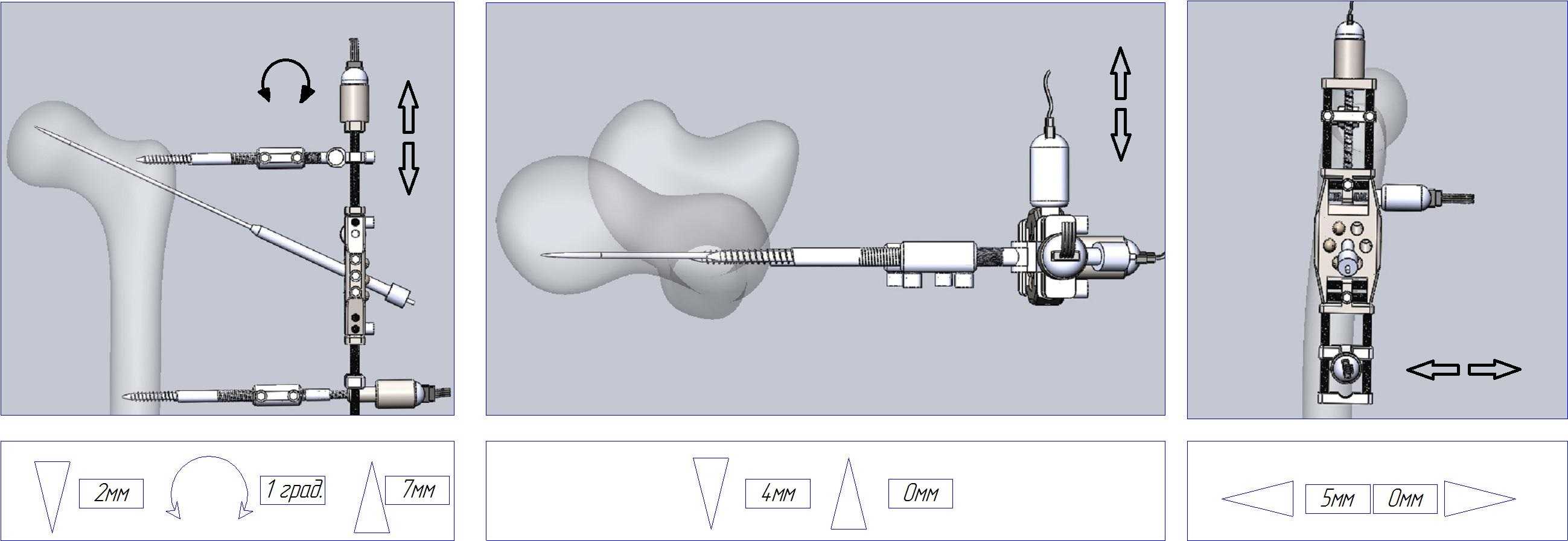

　　整套器械固定完成后，整体外轮廓距离患者皮肤表面的高度控制在120mm以内，不会对术者的操作视野造成遮挡，各调节旋钮的位置都布置在器械朝向术者的一侧，旋钮的阻尼经过调校，单手即可完成锁紧与放松操作，不需要助手辅助固定，能有效缩短手术操作时间。导向套筒的末端设计有可拆卸的限位挡片，可根据术前规划的插槽深度更换对应厚度的挡片，当开槽工具进给至预设深度时，挡片会与套筒端面接触形成机械硬限位，完全避免进给过深损伤骨骼内侧的血管与神经组织。针对不同年龄段患者的骨骼尺寸差异，导向架的横向调节行程覆盖0到80mm范围，纵向调节行程覆盖0到120mm范围，角度调节范围覆盖正负30度的偏转需求，可适配绝大多数成人髋部骨骼的形态尺寸，

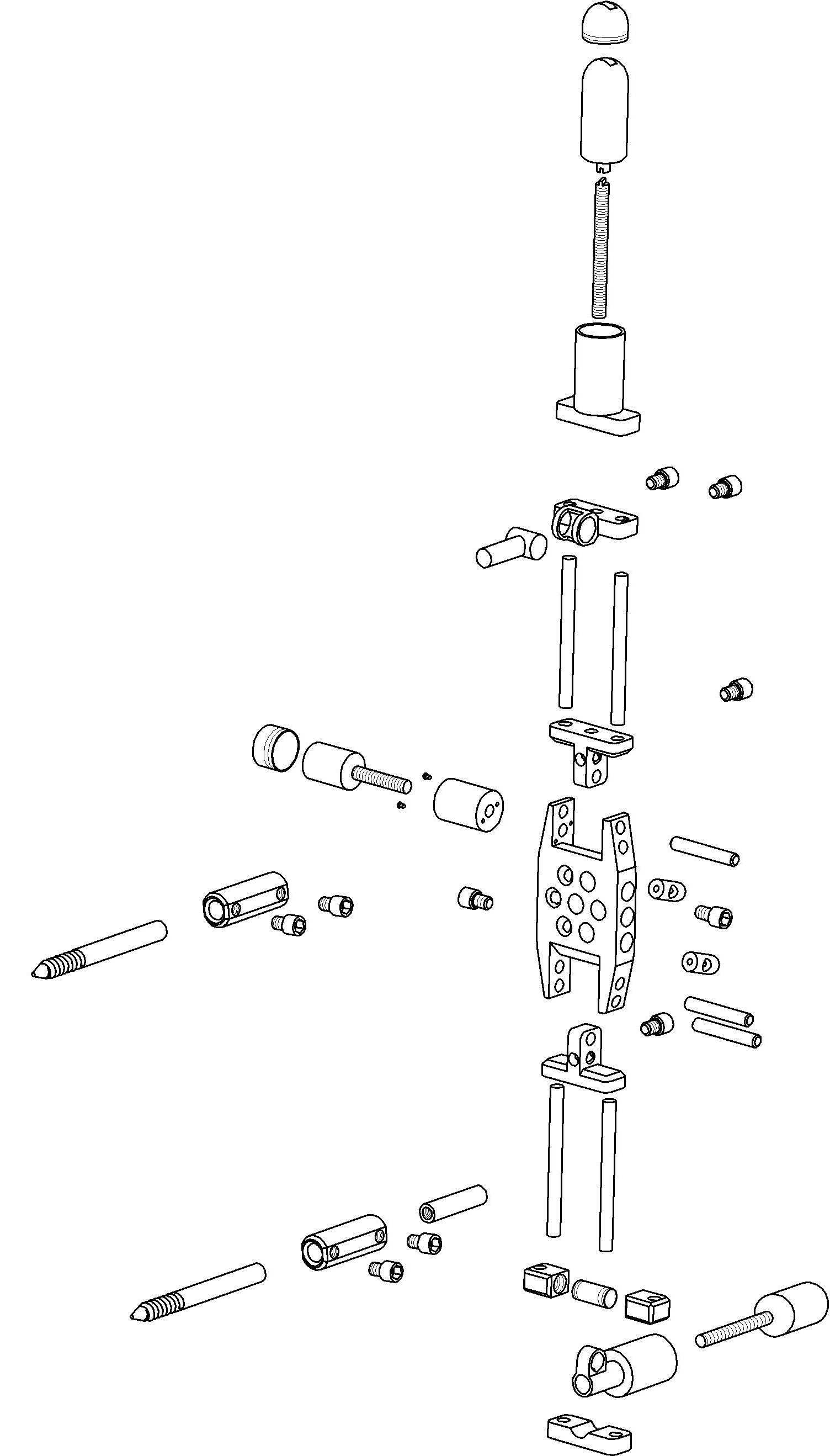

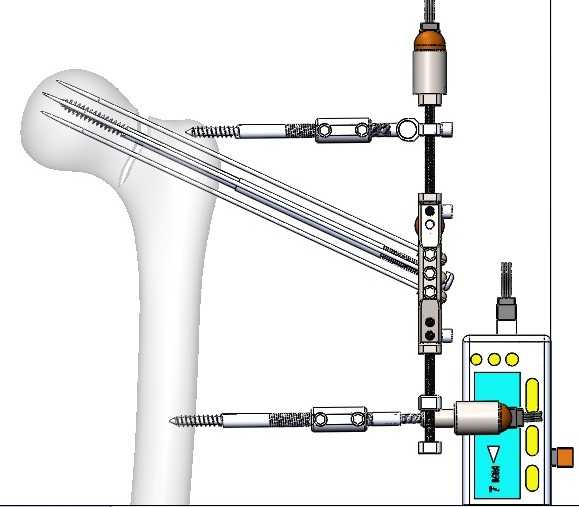

　　不需要针对个体患者单独定制器械。器械的所有连接部位都采用快拆结构设计，术后拆解清洗时不需要专用工具，各部件的棱角位置都做了R2以上的圆角处理，避免清洗、消毒、操作过程中划伤医护人员或划破手术无菌单。在实际临床使用流程中，术者完成骨折端复位后，先置入定位骨针，再组装导航架并调整导向套筒的位置与角度，经透视确认路径无误后锁紧所有调节关节，即可沿套筒完成骨骼上的插槽制备，随后植入对应的固定插件完成骨块的稳定固定，相比传统操作方式，能将插槽位置的偏差控制在1mm以内，角度偏差控制在2度以内，大幅提升内固定的稳定性，降低术后内固定松动、骨折移位的并发症概率。
