骨科骨折复位用可调式外固定支架结构

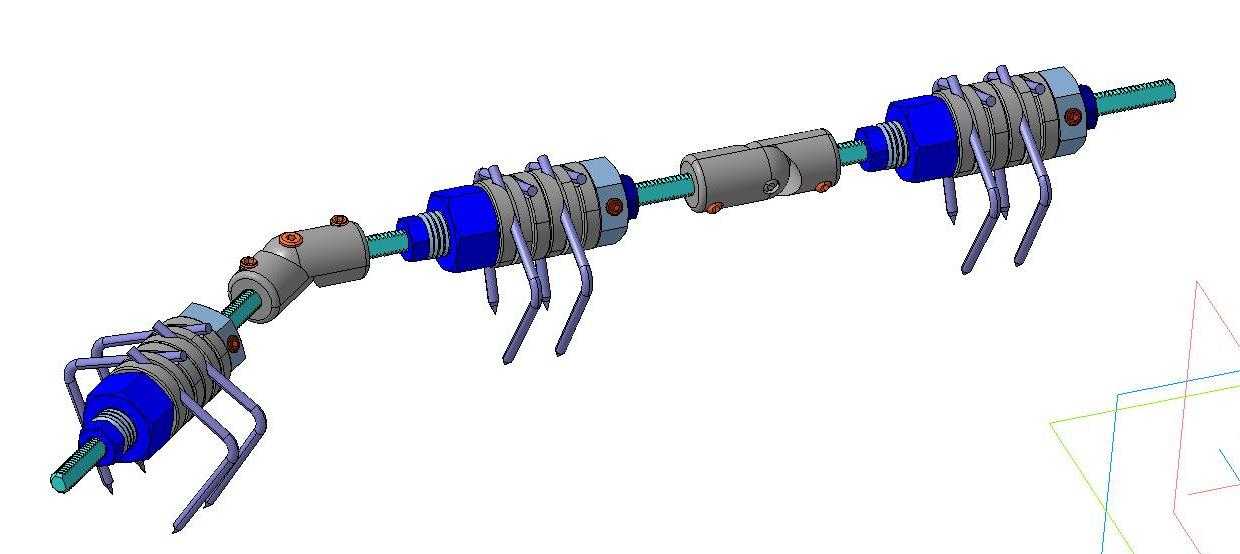

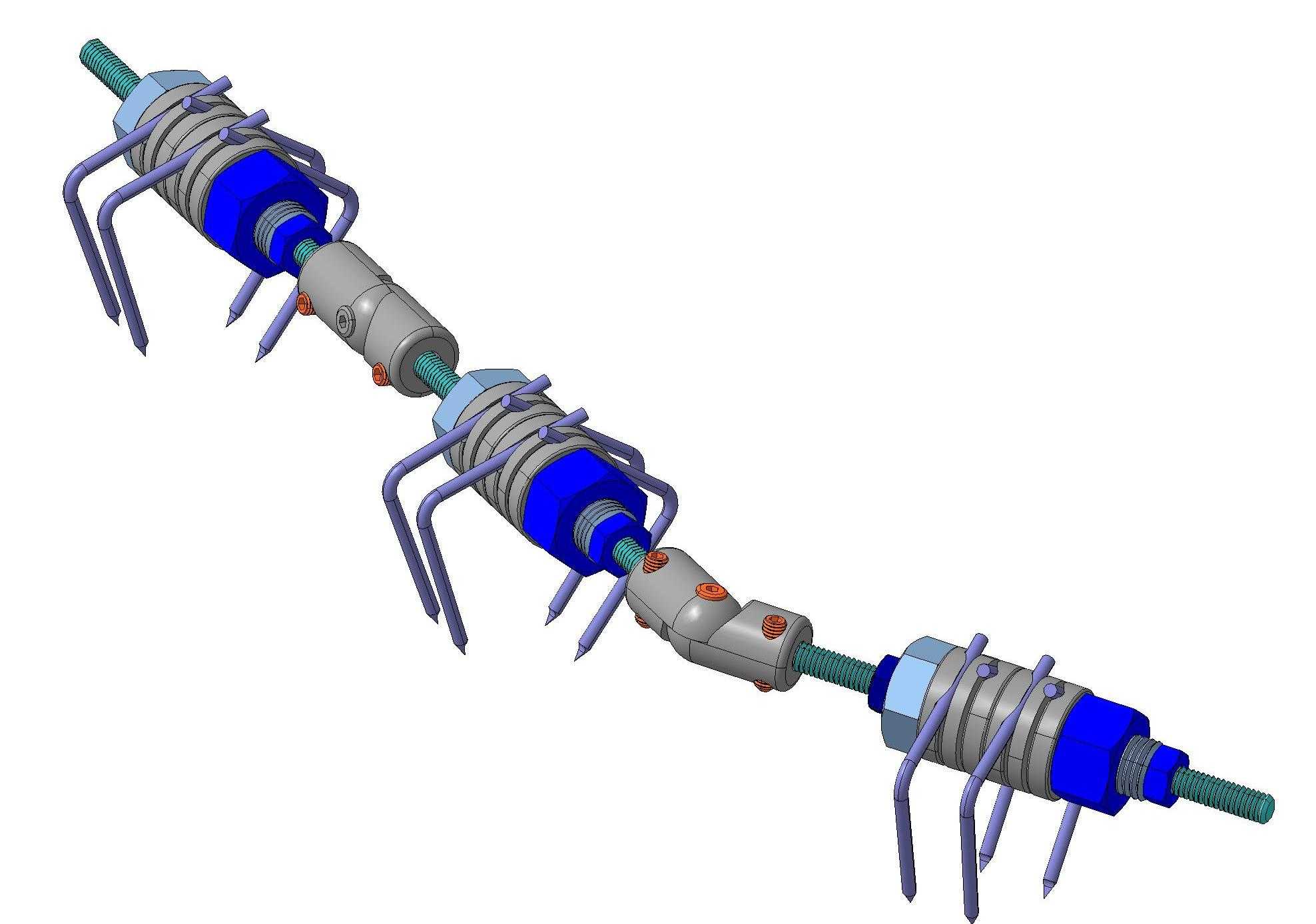

　　在骨科创伤救治场景中，这类外固定支架主要用于四肢长骨骨折、开放性骨折伴软组织损伤、骨折术后感染需二期处理等临床场景，替代传统石膏固定的局限性，可在不额外剥离骨膜、不干扰骨折端血运的前提下，为骨折断端提供稳定的固定支撑，同时保留术后调整复位的操作空间，适配不同骨折类型、不同肢体周径的患者固定需求。从结构功能来看，整套固定组件沿中心螺纹杆串联排布，两端的夹持单元通过多枚经皮置入的骨针与患者骨骼建立刚性连接，中间的调节套筒可沿螺纹杆轴向滑动、旋转锁止，实现骨折端的加压、牵开、成角矫正等操作，满足骨折复位后不同愈合阶段的力学调整需求；骨针夹持块采用多槽抱紧结构，可适配不同直径的骨针穿入角度，允许临床操作中根据骨骼进针点灵活调整骨针方向，

　　无需额外定制适配配件，降低术中操作复杂度。设计过程中优先考虑临床操作的便捷性与固定可靠性，中心螺纹杆采用梯形螺纹传动，相比普通三角螺纹具备更好的自锁性能，调节到位后不会因肢体日常微动出现轴向窜动，避免骨折端移位风险；各连接关节处设置有径向锁紧螺钉，拧紧后可消除部件间的配合间隙，保证整体支架的刚性，同时在需要调整复位时，仅需松开对应位置的锁紧螺钉即可完成单维度调整，无需拆解整套支架，减少患者调整时的痛苦。骨针采用弯型构型设计，相比直针可避开肢体表面的血管、神经走行区域，降低穿针时的副损伤风险，同时多枚弯针从不同方向穿入骨骼，形成空间三角稳定结构，相比单平面固定具备更好的抗旋转、抗侧弯性能，

　　可允许患者在骨折愈合早期进行相邻关节的功能锻炼，减少关节僵硬、肌肉萎缩等长期固定并发症。从安装边界来看，整套支架沿螺纹杆轴向的调节范围可覆盖成人四肢长骨不同节段的固定长度需求，单端夹持单元的骨针排布间距可根据患者肢体软组织厚度调整，夹持块与螺纹杆的连接位置可无级滑动，适配不同骨折端的间距要求；支架整体采用轻量化的金属材质制作，安装后肢体负重载荷分布均匀，不会因支架自重过大对骨折端造成额外的剪切应力，各部件的外轮廓均做圆弧钝化处理，避免术后活动时剐蹭衣物、压迫皮肤造成压疮。在实际临床应用中，这类外固定支架还可用于肢体延长、骨缺损搬移等矫形手术场景，通过中间调节套筒的每日定量旋转，实现骨段的缓慢牵伸，刺激骨组织再生，

　　相比内置固定物具备更低的感染风险，尤其适合软组织条件差、无法耐受内固定手术的患者；各连接部件均采用标准化接口设计，不同长度的螺纹杆、不同角度的骨针夹可自由组合搭配，无需针对特殊病例单独定制配件，降低临床使用的备货成本，术中可根据实际骨折情况快速组装调整，缩短手术操作时间。结构设计上充分考虑了术后护理的便利性，支架各部件之间留有足够的间隙，方便术后对针道进行清洁换药，减少针道感染的发生概率；锁紧螺钉的操作端采用标准外六角构型，使用普通医用扳手即可完成松紧操作，无需配备专用特殊工具，方便基层医疗机构开展相关手术操作。整套固定结构的力学传递路径清晰，骨针承受的载荷通过夹持块直接传递至中心螺纹杆，避免局部应力集中导致的骨针断裂、固定失效，各活动调节部位均设置有防脱结构，即使锁紧螺钉未完全拧紧，部件也不会从螺纹杆上脱出，提升使用过程中的安全性。
