外固定支架张紧轮辐调节结构

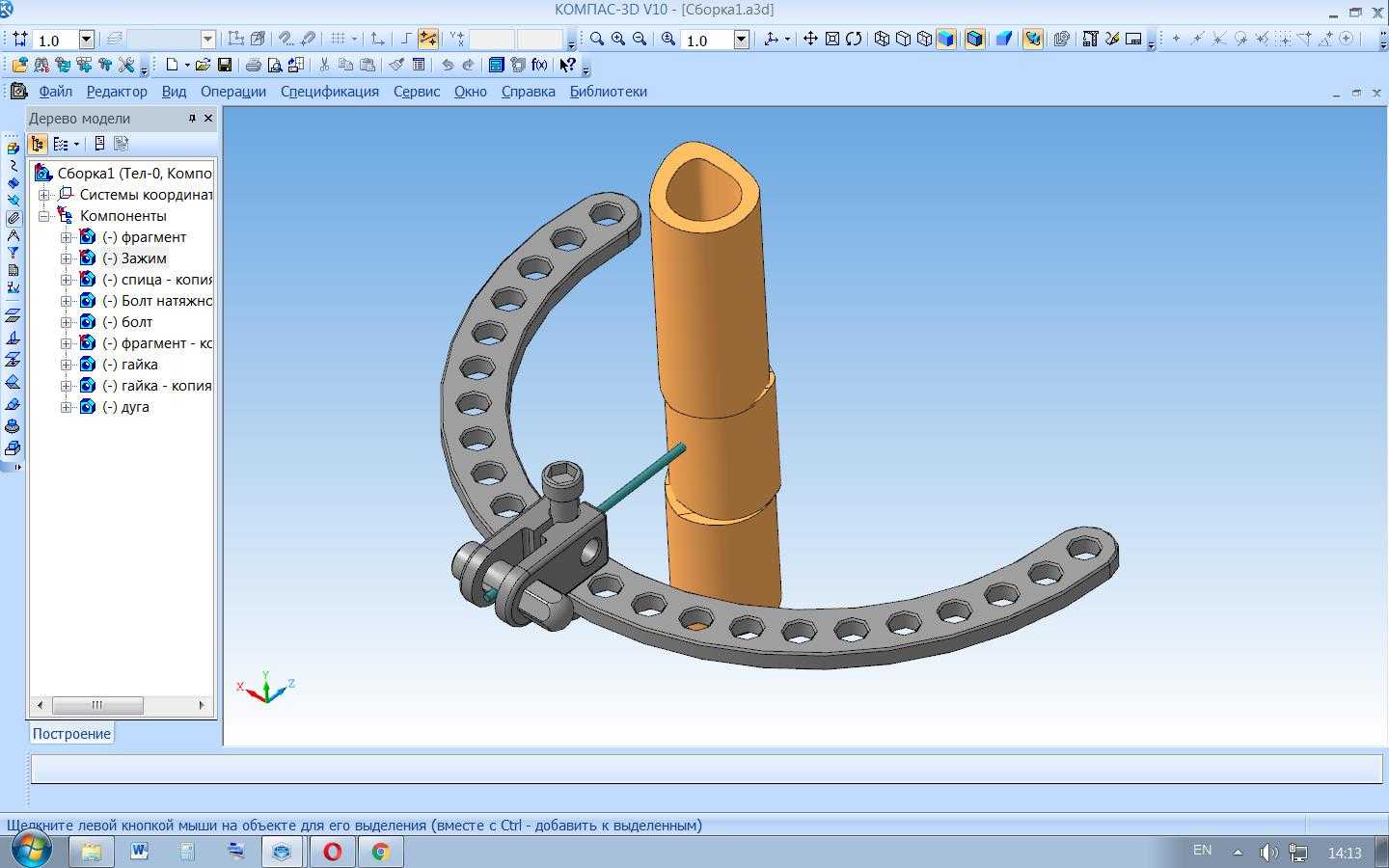

　　该结构属于骨科外固定支架系统中的张紧调节组件，主要应用于肢体骨折外固定手术场景，作为外固定架的角度与张紧力调节单元，适配多类型环形或半环形外固定支架的装配需求，在临床使用中承担固定针角度微调、支架整体张紧度校准、骨断端复位位置维持的核心作用。从结构组成来看，该组件包含半圆弧型调节轨、中心支撑柱、滑动锁紧座、顶紧螺钉四个核心部分，半圆弧调节轨沿圆周方向均匀排布等直径定位孔，孔位间距严格匹配外固定支架通用安装孔距标准，可实现沿圆弧方向每15度一个档位的角度调节，调节轨截面采用矩形带圆角设计，既保证足够的抗弯强度，又避免锐边对临床操作造成划伤风险。中心支撑柱为变径圆柱结构，柱身设置三道环形定位槽，用于匹配不同规格的固定针夹持组件，

　　柱体上端采用斜切开口设计，可直接穿入骨圆针并通过侧壁顶丝完成锁紧，无需额外配置针夹配件，减少装配零件数量。滑动锁紧座跨装在弧形调节轨上，座体设置与调节轨截面匹配的导向槽，可沿圆弧轨顺畅滑动无卡滞，座体侧面配置锁紧螺钉，当滑动到目标孔位时，螺钉可直接卡入调节轨的定位孔内完成位置锁定，同时座体上伸出的细顶杆直接抵靠在中心支撑柱的环形槽侧壁，通过旋转顶杆可推动中心支撑柱沿轴向产生微小位移，以此实现外固定支架的张紧力微调，顶杆的螺纹导程选用0.5mm细牙螺纹，可实现微米级的进给精度，满足骨断端复位时的微调节需求。从设计思路层面，该结构优先考虑临床操作的便捷性，所有调节动作均可通过标准六角扳手完成，无需特殊专用工具，

　　零件材料选用医用级不锈钢或高强度铝合金，在保证结构强度的前提下控制整体重量，降低患者佩戴时的负重感。安装边界方面，弧形调节轨的圆弧半径为120mm，适配成人四肢外固定的常用尺寸范围，中心支撑柱总长度为180mm，有效调节行程为40mm，滑动锁紧座的整体厚度为18mm，安装后不会与其他外固定支架组件产生运动干涉，所有活动配合面均设置0.1mm的间隙公差，保证在消毒灭菌后仍可顺畅操作，不会因锈蚀或热胀冷缩出现卡滞问题。在实际临床应用中，该组件可根据骨折复位的需求，快速调整中心支撑柱的角度与张紧力度，当需要调整骨断端的成角移位时，松开滑动锁紧座的锁紧螺钉，将锁紧座沿弧形轨滑动到目标角度后锁定，即可改变中心支撑柱的倾斜角度，

　　带动穿在柱体上的骨圆针产生角度偏移，实现骨折端的成角矫正；当需要对骨折端施加加压或牵张力时，旋转滑动座上的细顶杆，通过顶杆的进给推动中心支撑柱产生轴向位移，即可对骨断端施加可控的轴向力，促进骨折愈合。结构上所有棱角均做R2以上的圆角处理，避免佩戴过程中勾挂衣物或划伤皮肤，外露的螺钉头部均采用内六角沉头设计，不会突出零件表面，减少对患者日常活动的影响。该结构的受力路径经过优化，当承受骨圆针传递的肢体载荷时，力从中心支撑柱传递到滑动锁紧座，再通过锁紧螺钉传递到弧形调节轨，最终分散到整个外固定支架的环形主体上，各零件的受力截面均经过强度校核，在承受150N的常规肢体载荷时，最大变形量不超过0.2mm，可稳定维持骨折复位后的位置，不会出现固定失效的问题。
