骨科手术用股骨头旋转调控外固定支架结构

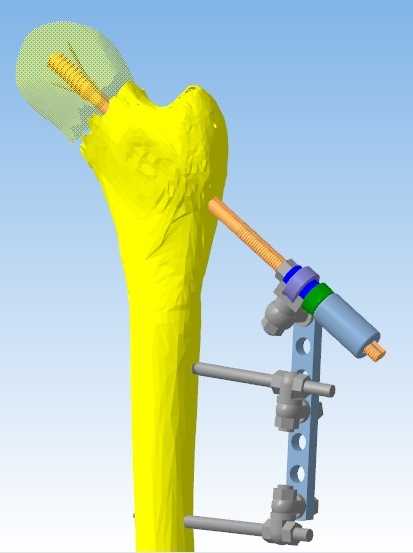

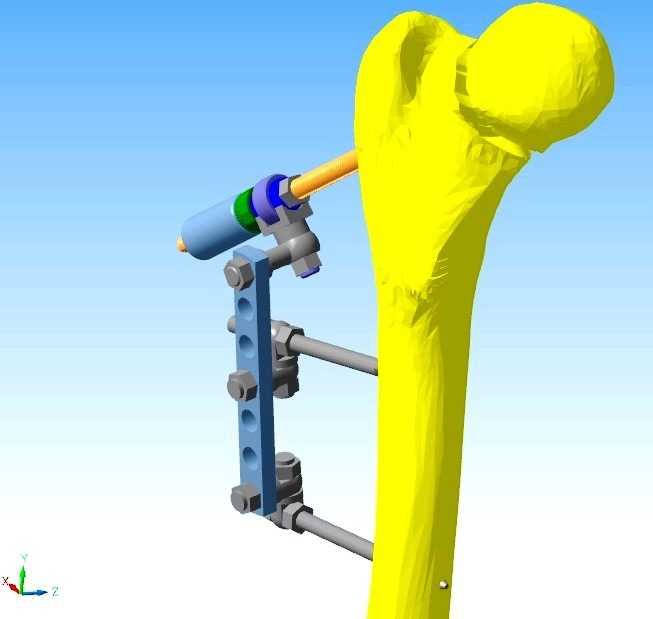

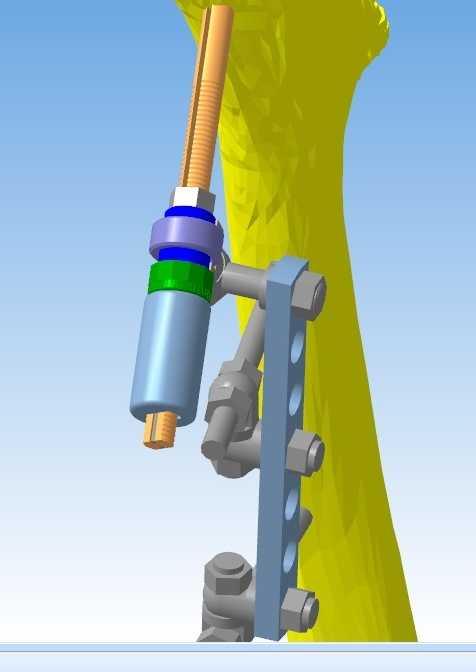

　　在骨科临床的股骨近端矫形、股骨头旋转复位手术场景中，这类外固定装置是术中及术后维持骨位、调控旋转角度的核心外置支撑结构，区别于内置植入物，它无需大范围剥离骨膜，通过经皮穿设的固定针与骨组织建立刚性连接，可在术后康复阶段根据骨愈合进度微调旋转参数，大幅降低二次手术调整的创伤风险。从结构功能来看，装置整体分为骨连接端、角度调节模块、支撑框架三个核心部分，骨连接端的固定针直接穿入股骨近端的骨皮质区域，针体与骨面的接触段做了防滑纹理设计，避免长期受力下出现针道滑移；角度调节模块集成了多轴转动副与锁紧机构，转动副的调节精度控制在1度级差，锁紧后可承受康复训练中产生的轴向、侧向复合载荷，不会出现非预期的角度偏移；

　　支撑框架采用双侧平行杆搭配可调夹块的结构，夹块可沿杆体滑动调整跨距，适配不同体型患者的股骨近端轮廓尺寸，夹块与杆体的锁紧面做了滚花处理，大扭矩锁紧后不会出现框架形变或夹块移位。设计过程中首先要匹配人体股骨近端的解剖学轮廓，固定针的进针角度需要避开股骨颈周围的血管神经束，因此针座的转动范围做了机械限位，避免术中操作时针体偏移造成医源性损伤；整个装置的外露边缘全部做了圆弧钝化处理，固定针穿出皮肤的位置配套了软性衬垫，减少术后佩戴过程中对皮肤的压疮刺激，所有与人体接触的金属部件表面都做了医用级钝化处理，降低组织排异反应的概率。从安装边界来看，装置近端的固定针夹持座距离股骨大转子顶点的最小安装距离为15mm，

　　不会干扰髋关节的正常屈伸活动范围，远端的框架延伸段不超过大腿中段的外侧轮廓，患者佩戴后可完成坐立、缓慢行走等基础康复动作，不会出现衣物剐蹭或活动卡滞的问题；调节模块的操作旋钮全部设置在框架外侧，医护人员在床旁即可完成角度微调，不需要额外借助特殊工具，单次调节操作可在数分钟内完成，减少患者调整体位时的痛苦。支撑框架的杆体采用高强度轻质合金材质，在保证整体结构刚性的前提下控制整体重量，避免长期佩戴对患者肢体造成额外的负重负担，夹块的锁紧螺栓采用标准内六角接口，与临床常用的骨科工具通用，出现部件松动时可直接用常规器械紧固，不需要配备专用维修工具。固定针与针座的连接部位设计了快拆结构，当患者骨愈合达到拆除标准时，可先松开框架与针座的连接，

　　再逐一取出固定针，拆除过程不需要大范围切开软组织，最大程度降低拆除操作的创伤。在实际临床应用中，这类装置除了用于股骨头旋转截骨术后的固定，还可配合牵引装置完成股骨近端骨折的闭合复位外固定，通过调节框架的撑开距离实现轴向牵引，配合角度模块调整旋转对位，相比传统的石膏固定方式，可在固定过程中随时观察针道情况，及时处理局部感染或皮肤压迫问题，同时允许患者早期开展关节功能锻炼，减少长期卧床带来的肌肉萎缩、关节粘连等并发症。结构设计时还考虑了术后影像学检查的兼容性，所有部件在X线透视下不会产生大面积伪影，医护人员可在固定状态下通过透视观察骨对位情况，不需要拆除装置即可评估复位效果，大幅提升术后随访的便捷性。
