汽车人机工程奥斯卡95百分位坐姿H点基准

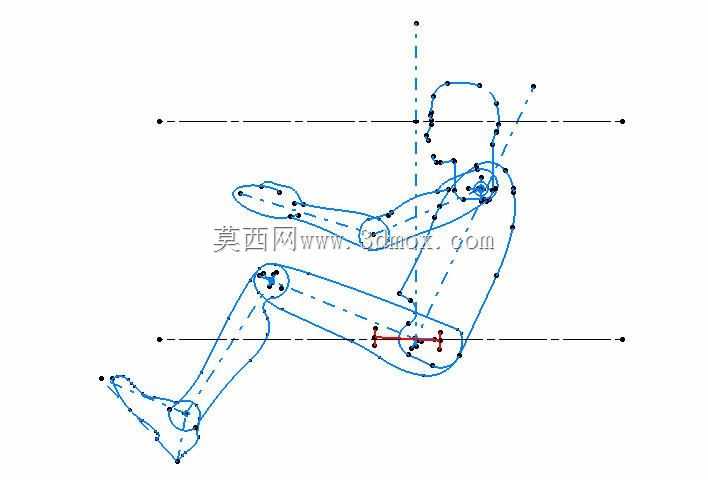

做整车总布置的工程师都清楚，H点是整个座舱布局的核心锚点，从踏板行程、方向盘倾角到仪表视野、顶棚头部空间，所有尺寸链的推导都要围绕这个基准展开，这套奥斯卡95百分位的坐姿人体基准，就是用来解决大百分位驾乘人员适配边界问题的核心参考。不同于常规的简化人体块模型，这套基准完整还原了95百分位成年男性在标准驾乘坐姿下的骨骼节点分布，从踝关节、膝关节、髋关节的转动中心，到脊柱各段的弯曲曲率、肩关节摆角、头部眼椭圆位置，所有关键节点都做了精准的点位标注，连肢体活动的虚线轨迹都做了完整保留，能直接用来校核极限坐姿下的肢体活动范围。在实际项目应用里，这套基准首先用在概念阶段的座舱硬点锁定，先把H点的X向、Y向、Z向坐标定死，再反推地板高度、座椅滑轨行程、方向盘前后上下调节范围，尤其是针对95百分位的大身材用户，要保证腿部在踩踏板到底时膝盖不会顶到仪表台下方，手臂握方向盘最远端时肩部不需要过度前倾，头部在正常坐姿下距离顶棚的预留空间满足安全间隙要求。很多新手工程师做总布置时容易犯的错，就是直接套用50百分位的人体模型做硬点，最后实车出来高个子用户坐进去顶腿、顶头，视野被A柱遮挡的区域过大，本质就是前期没把大百分位的边界校核做足，这套基准刚好能补上这个环节的缺口。从设计逻辑上看，这套基准的坐姿设定完全贴合真实驾乘场景，不是生硬的直角坐姿，躯干部分保留了正常驾乘时的脊柱后倾角度，大腿与小腿的夹角、小腿与脚踏平面的夹角都符合长时间乘坐的舒适角度范围，上肢的前伸角度也对应了正常握方向盘的姿态，不是过度伸直或者过度弯曲的非自然姿态。在安装边界的参考上，这套基准里标注的横向、纵向、垂直方向的点划线，就是用来对齐整车坐标系的，横向的水平点划线对应H点的Z向高度基准，纵向的垂直点划线对应H点的X向前后基准，把这些基准线和整车总布置坐标系对齐之后，就能直接把人体模型嵌入到整车数模里，不用再反复调整姿态角度。除了常规的座舱空间校核，这套基准还能用来做安全带固定点的位置校核，95百分位用户佩戴安全带时，肩带要刚好跨过肩部中心，不能蹭到颈部也不能滑到胳膊外侧，腰带要贴合髋骨位置，不能勒到腹部，这些位置的判定都要依托准确的人体骨骼节点位置。还有仪表台的操作件布局，比如中控屏的触摸范围、空调旋钮的操作距离、换挡杆的操作行程，都要保证95百分位用户在系好安全带的状态下，不需要大幅度挪动身体就能触碰到所有常用操作件，这些校核工作都离不开精准的人体坐姿基准做支撑。另外在做碰撞安全的前期仿真时，准确的人体坐姿节点也是设置假人初始位置的重要参考，能让仿真结果更贴近实车碰撞的真实状态，减少后期试验阶段的整改次数。很多工程师平时积累的人体模型要么是简化的块模型，要么是不带姿态轨迹的静态模型，这套带完整关节节点和活动轨迹的95百分位坐姿基准，刚好能覆盖总布置阶段大部分的人机校核需求，不管是做燃油车还是新能源车的座舱布局，不管是轿车、SUV还是MPV的驾乘空间设计，都能直接作为核心基准参考，不用再反复查SAE或者国标的人机工程标准里的零散数据，能大幅提升前期总布置的工作效率，减少因为硬点设定偏差带来的后期模具整改成本。
