带螺纹底座金属线缆抱箍固定夹

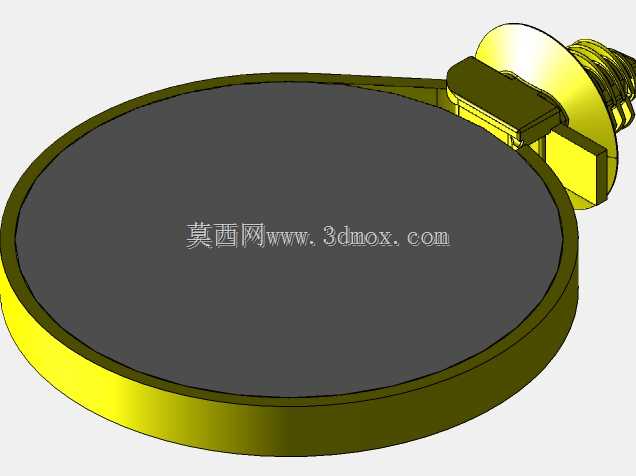

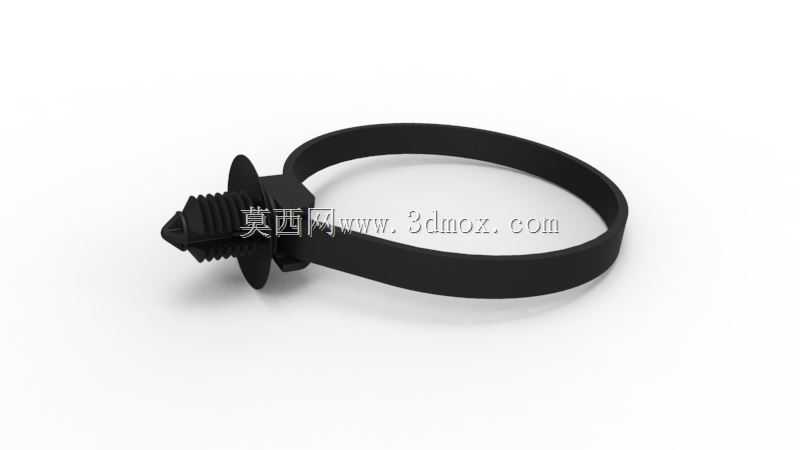

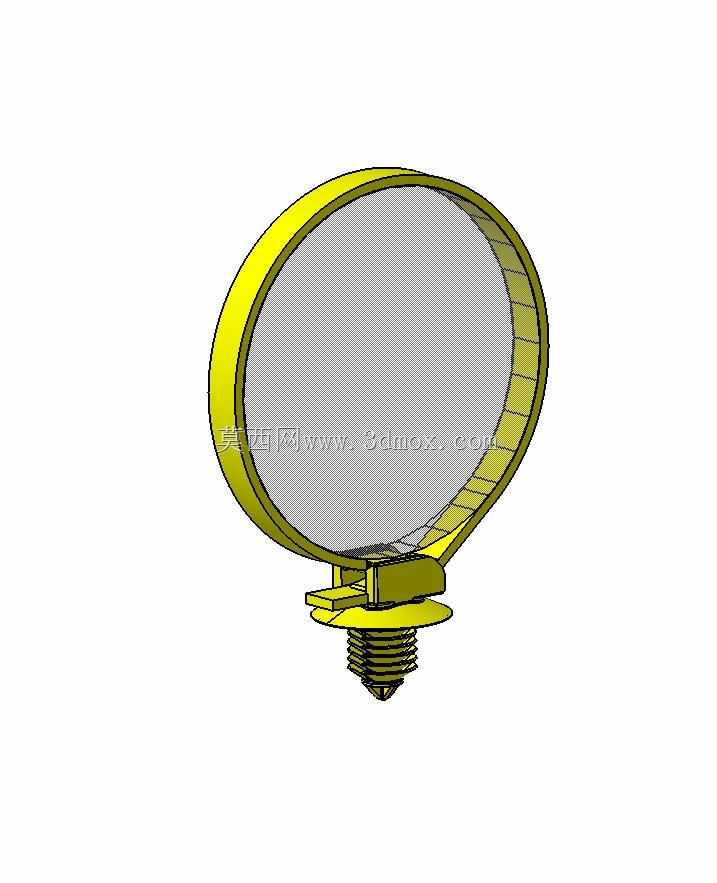

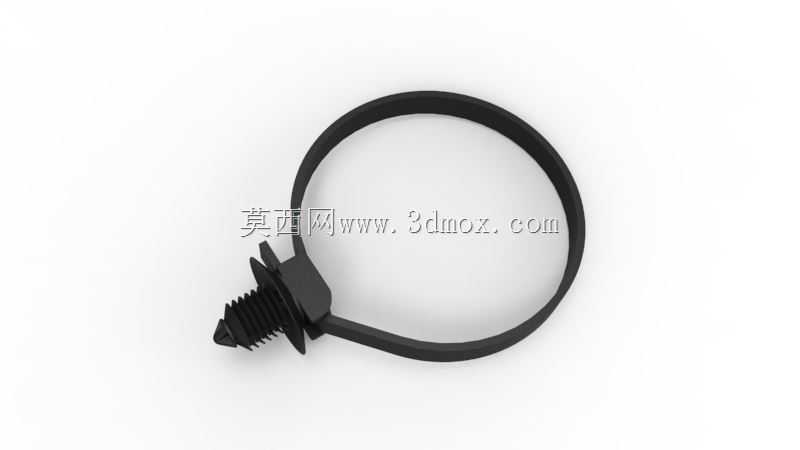

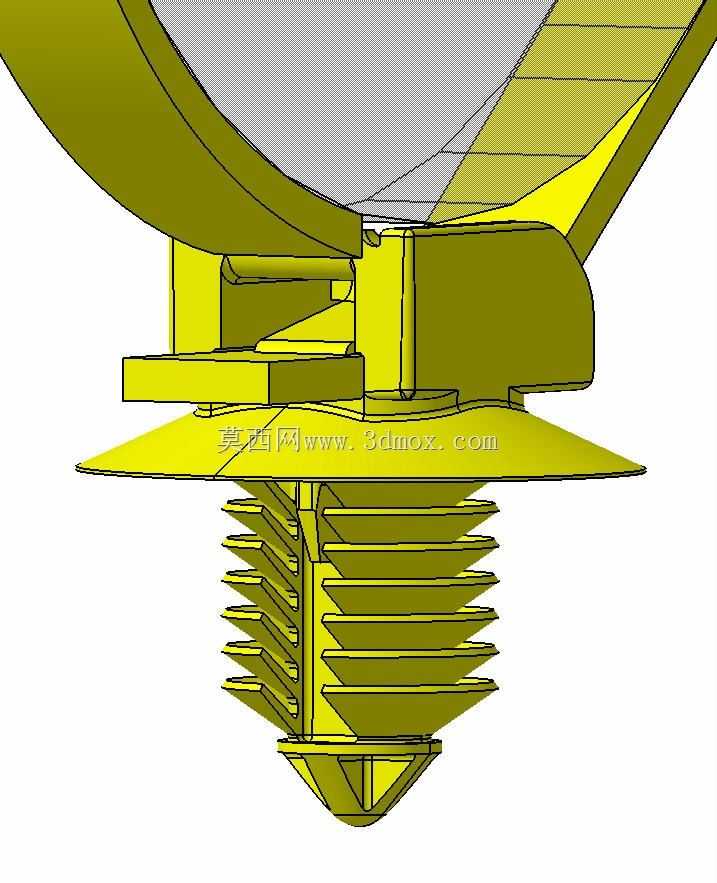

这类带螺纹安装底座的环形线缆夹，在电气柜布线、户外通信基站走线、机床内部线束整理场景里应用十分广泛，区别于传统的扎带、塑料线卡，金属材质的抱箍结构能提供更稳定的长期夹持力，不会因为温度交变、线缆自重拉扯出现松脱移位的问题。实际布线作业中，经常会遇到大直径动力电缆需要沿安装板、设备机架侧壁固定的需求，普通塑料线卡的夹持强度不足，扎带长期受紫外线照射或者油污侵蚀容易脆断，这种金属抱箍式线夹刚好能填补这类场景的使用空白。从结构设计来看，环形夹持圈采用了卷边成型工艺，边缘做了圆弧过渡处理，不会在夹持过程中割破线缆外层的绝缘护套，避免布线后出现绝缘破损的安全隐患；抱箍的开口位置做了收窄压合结构，配合底部的螺纹安装柱，在拧紧安装螺母的时候，抱箍圈会均匀向内收束，对穿入其中的线缆形成周向均匀的抱紧力，不会出现局部压力过大压伤线芯的情况。底部的外螺纹安装柱是标准公制粗牙螺纹，适配市面上通用的六角螺母、防松垫圈，安装时只需要在安装基板上开出对应直径的穿装孔，将螺纹柱穿过孔位后从另一侧拧上螺母即可完成固定，不需要额外做焊接、粘接工序，后期维护更换线缆的时候也只需要松开螺母就能调整抱箍的开合度，操作十分便捷。设计过程中需要重点控制几个关键尺寸边界，首先是环形夹持圈的内径尺寸，要匹配对应规格线缆的外径范围，预留1到2毫米的调整余量，既不能因为内径过小导致线缆穿装困难，也不能因为内径过大导致抱紧力不足出现线缆滑动；其次是螺纹柱的长度，要适配常见的安装板厚度，常规场景下螺纹柱有效长度控制在8到12毫米就能覆盖1到5毫米厚度的钢板、绝缘板安装需求，过长的螺纹柱会占用设备内部多余的走线空间，过短则会导致螺母啮合牙数不足，安装后容易松脱。抱箍的整体宽度也要做合理匹配，针对直径20到50毫米的动力电缆，抱箍的环带宽度设置在6到8毫米是比较合理的数值，宽度过窄会导致夹持压强过大，长期使用容易在电缆护套上留下压痕，宽度过大则会增加不必要的材料成本，同时占用更多的布线空间。实际选型使用的时候，还要根据使用场景的环境要求选择对应的表面处理工艺，在普通室内干燥环境下使用，采用彩锌钝化处理就能满足基础的防锈需求；在户外、有腐蚀性气体的工业车间场景，则需要选择304不锈钢材质的同款结构件，避免长期使用出现锈蚀断裂的问题。这类线夹在成束线缆固定场景下优势尤其明显，单根夹体可以同时固定多根直径较小的控制线缆，相比单孔线卡能大幅减少安装点位的数量，提升布线作业的效率，同时让整排走线的排布更加整齐美观，方便后期的线路检修与故障排查。结构建模过程中，要重点处理环带与底部安装座的衔接过渡位置，这里是整个零件的应力集中区域，做适当的圆角过渡处理能提升零件的整体结构强度，避免在拧紧螺母或者线缆受侧向拉扯的时候出现衔接处断裂的问题；环带的卷边结构要保证整圈的圆弧半径一致，不能出现局部凸起、毛刺的情况，否则安装过程中很容易划伤施工人员的手部，同时也会损伤线缆的绝缘层。开口位置的两个压合翼片要保证平行度，拧紧螺母的时候受力要均匀传递到整个环带，避免出现单侧收束过紧、另一侧仍有间隙的情况，保证夹持力均匀分布在线缆的整个圆周方向。
