22mm规格滚柱配套法兰式轴承座

在轻载传动模组、小型输送辊道、桌面级工装夹具的旋转支承环节，这类适配22mm直径滚柱的法兰式轴承座是非常常见的配套零件，很多做小型自动化设备结构设计的工程师，在排布旋转副的时候，往往会优先考虑这类一体法兰结构的支承件，毕竟相比分体式的轴承压盖装配结构，一体式法兰座的装配公差更容易控制，后期维护的拆装效率也更高。从实际使用场景来看，这类小尺寸轴承座大多用在载荷不大、转速中等的传动位置，比如小型皮带输送机的端部辊子支承、半自动装配工位的旋转工装定位座、小型包装设备的导辊安装位，这些场景的径向载荷普遍不高，冲击载荷小，对支承件的安装定位精度有一定要求，但不需要重型轴承座那样的高强度冗余设计。

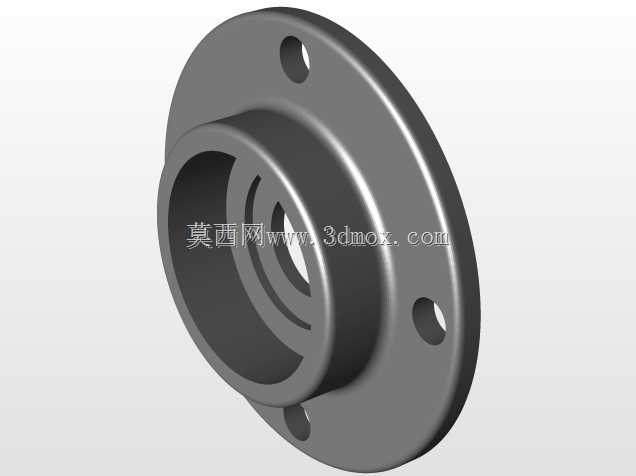

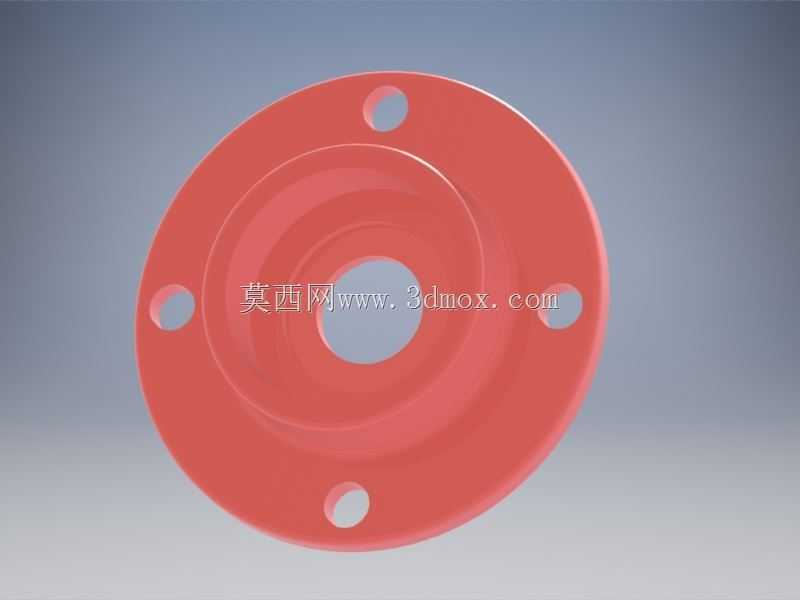

从功能特性上看，这款轴承座采用圆盘式法兰结构，中心设置适配滚柱组件的安装通孔，法兰盘面均匀分布四个安装通孔，用来穿装固定螺栓实现和设备安装基面的锁紧，这种周向均布的安装孔设计，能让螺栓锁紧力均匀分布在法兰结合面上，避免局部应力集中导致的座体变形，同时也能在安装时根据周边管线、结构件的排布情况，旋转调整座体的固定角度，适配不同的安装空间约束。座体本身的台阶式内孔结构，是用来给滚柱组件提供轴向定位的，安装时滚柱组件的外圈抵靠在内孔台阶面上，不需要额外加装轴向定位挡圈，就能限制滚柱组件的轴向窜动，减少装配时的零件数量，也降低了装配累积误差对旋转精度的影响。

设计这类小尺寸轴承座的时候，首先要明确核心的安装边界参数：适配的滚柱组件直径为22mm，座体自身的法兰厚度为7mm，这个厚度参数是结合安装螺栓的规格、座体材料的抗弯强度来确定的，7mm的厚度既能保证螺栓锁紧时法兰盘不会发生翘曲变形，也不会因为厚度过大占用过多的轴向安装空间，对于安装空间紧凑的小型设备来说，这个厚度尺寸的适配性很强。内孔的公差选择要匹配滚柱组件的外圈配合公差，一般采用基轴制的过渡配合，既能保证滚柱外圈装入后不会发生周向转动，也不会因为配合过紧导致装配时压伤滚柱外圈或者撑裂座体内孔。法兰盘上的四个安装孔，孔径要比选用的固定螺栓大0.5-1mm，给安装时的位置微调留出余量，毕竟实际加工设备安装基面的时候，螺栓孔的位置难免会有小范围的加工误差，预留的间隙能抵消这部分误差带来的装配困难。

从实际选型的角度来说，选用这类轴承座的时候，首先要核算安装位置的径向载荷是否在座体的承载范围内，因为尺寸偏小，这类座体一般采用压铸铝合金或者硬质工程塑料加工，铝合金材质的座体强度更高，导热性更好，适合转速稍高、有一定散热需求的场景，工程塑料材质的座体自重更轻，有一定的自润滑性，适合对重量敏感、载荷更低的场景。安装的时候要注意，法兰结合面和设备安装基面之间要保证贴合平整，不能有焊渣、毛刺等凸起异物，否则锁紧螺栓的时候会导致法兰盘变形，进而导致内孔圆度超差，滚柱转动时会出现卡滞、异响的问题，严重时还会加速滚柱的磨损，缩短整套旋转副的使用寿命。另外在排布安装位置的时候，要注意给座体周边留出足够的扳手操作空间，方便后期维护时拆装固定螺栓，不要把座体紧贴在其他结构件侧壁上，导致螺栓无法正常拧紧或者拆卸。

很多刚入行的结构工程师在做这类小支承件设计的时候，容易忽略安装孔的位置和座体内孔的壁厚关系，比如把安装孔开得离内孔太近，导致内孔和安装孔之间的壁厚过薄，螺栓锁紧的时候这个位置很容易出现应力开裂，这款轴承座的安装孔位置就做了合理的避让，四个安装孔都设置在法兰盘的外圈位置，和中心内孔之间留有足够的壁厚，保证座体的结构强度。同时法兰盘的外缘做了小圆角过渡，没有尖锐的棱角，既避免了安装时划伤操作人员，也能减少应力集中的问题，提升座体的抗疲劳强度。在日常维护中，这类小轴承座不需要太复杂的保养，只需要定期检查固定螺栓是否有松动，滚柱转动是否顺畅，如果发现转动卡滞的情况，及时清理内孔里的灰尘、碎屑，补充适量的润滑脂就能恢复正常使用，维护成本很低。
