SK8立式光轴支撑固定轴承座结构

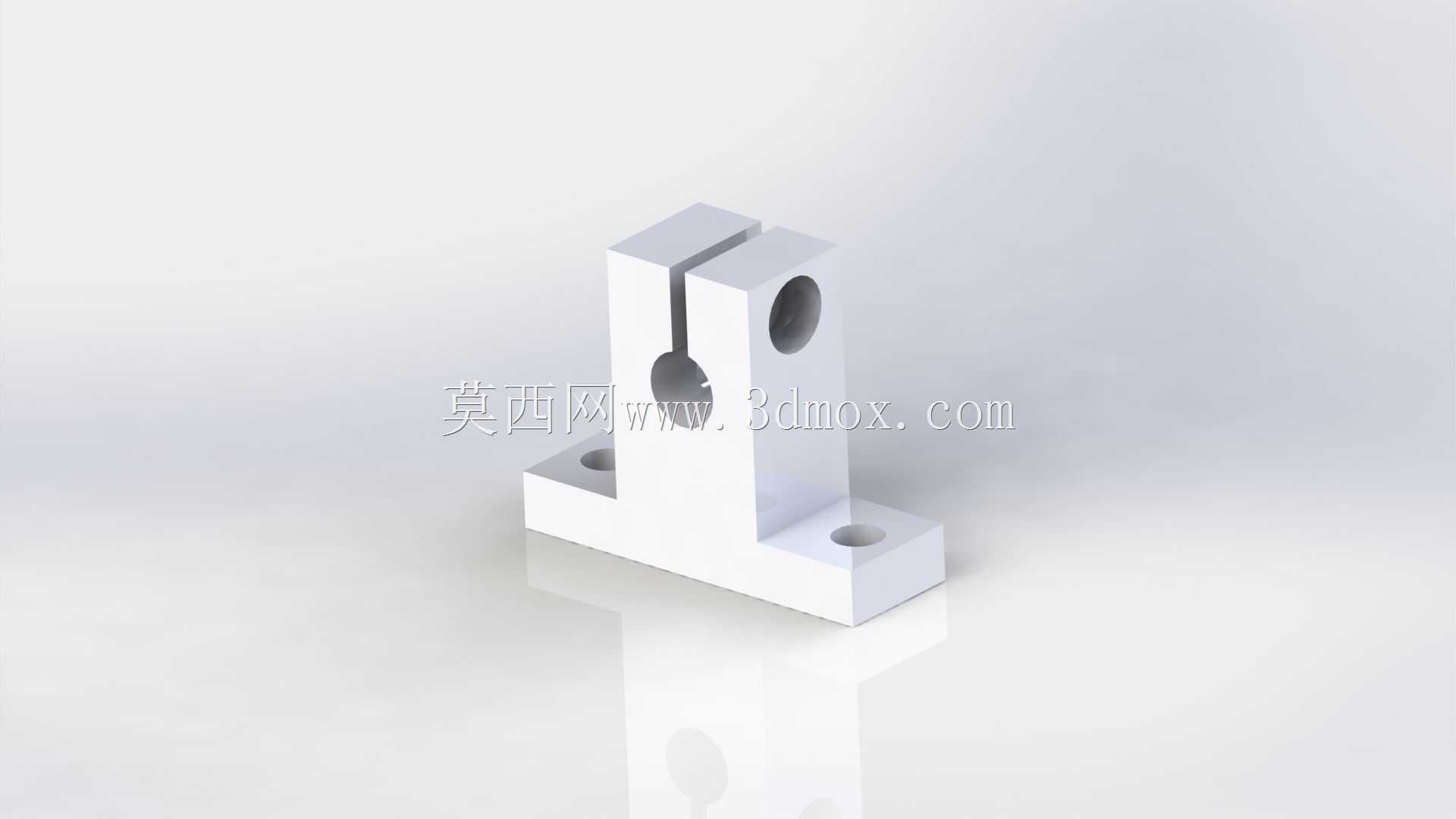

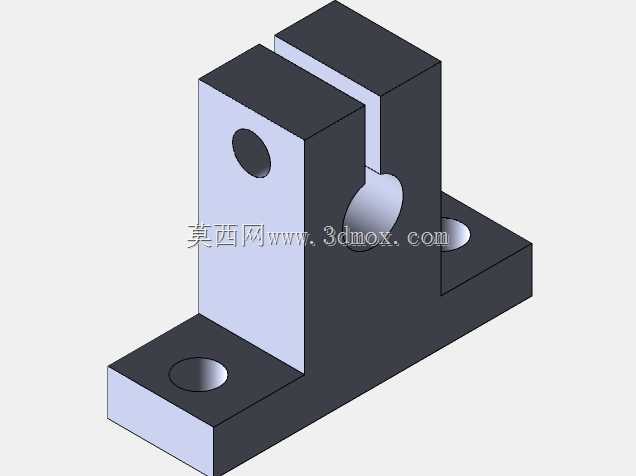

在轻载直线传动机构的布局里，这类立式开槽夹紧型轴承座的使用场景覆盖了不少小型自动化设备的导向轴固定环节，常见于桌面型输送线的光轴架设、小型点胶设备的导向支撑、3D打印运动轴的端部固定、非标检测设备的导杆定位工位，区别于卧式法兰型轴承座的贴装固定逻辑，立式结构的核心优势是能在有限的安装台面上，将光轴的支撑高度抬离安装基准面，避开台面上的布线、小型传感器安装位或是其他运动部件的干涉区间。从结构功能上看，主体采用L型一体式基座设计，底部带两个沉头安装孔，安装时可通过内六角螺栓直接锁附在设备台面板或是铝型材框架的T型槽面上，沉孔设计能让螺栓头完全没入基座平面，不会突出表面剐蹭周边运动的拖链或是工件载具；上部的支撑段开有贯通的轴孔，轴孔侧方设计了纵向开槽结构，配套锁紧螺栓孔，当光轴穿入轴孔调整到合适的轴向位置后，拧紧侧方的锁紧螺栓就能靠开槽部位的弹性形变抱紧光轴外壁，既可以实现光轴的完全固定，也能在设备调试阶段临时松开螺栓微调光轴的轴向伸出长度，相比顶丝固定的轴承座，这种开槽抱紧的方式不会在光轴表面留下顶丝压痕，后续更换光轴或是调整位置时不会因为压痕卡滞影响拆装效率。设计这类支撑座的时候，首先要匹配对应规格光轴的公差要求，轴孔的内径公差通常取H7级别，和常用的g6公差镀铬光轴形成间隙配合，既能保证光轴穿装时的顺畅度，又不会因为配合间隙过大导致光轴锁紧后出现偏摆；开槽的宽度要控制在合理区间，槽宽过大会导致锁紧时基座形变过量，长期使用后出现材料疲劳导致抱紧力下降，槽宽过小则会让锁紧行程不足，无法提供足够的抱紧力固定光轴；底部安装孔的孔距要和常用的工业铝型材槽距匹配，比如对应2020、3030型材的安装孔位标准，减少用户安装时的二次打孔工作量，同时基座的竖直段高度要结合常用的光轴安装中心高需求设计，保证光轴安装后和配套的直线轴承、滑动座的运动平面保持平行，避免因为中心高偏差导致光轴出现别劲、磨损加剧的问题。从安装边界来看，这类支撑座的底部安装面需要保证足够的平面度，安装时如果台面板存在焊接变形或是平面度超差，会导致基座锁紧后上部轴孔出现微量倾斜，最终反映到光轴上就是整根轴的直线度超差，运动部件滑动时出现卡顿、阻力不均的问题；上部轴孔的端面要和光轴轴线保持垂直，避免光轴穿入后出现侧向受力，长期运行会导致轴孔内壁出现偏磨，降低支撑座的使用寿命；侧方的锁紧螺栓拧紧力矩要控制在合理范围，力矩过大会导致开槽部位出现不可逆的塑性变形，后续无法再提供稳定的抱紧力，力矩过小则会导致设备运行过程中光轴出现轴向窜动，影响传动精度。在实际设备调试过程中，这类支撑座通常成对使用，分别固定在光轴的两端，安装时需要先将两个支撑座初步锁在安装面上，穿入光轴后调整两个支撑座的同轴度，保证光轴可以无卡滞转动和轴向移动后，再完全锁紧底部的安装螺栓和侧方的抱紧螺栓，之后再装配配套的直线轴承滑座，手动推动滑座沿光轴全程移动，检查是否存在阻力突变的点位，如果出现卡顿则需要微调支撑座的安装位置，直到滑座全程运行顺畅为止。相比一体铸造成型的重型轴承座，这类小型立式支撑座的重量更轻，结构更紧凑，适合负载不大、安装空间有限的轻型传动场景，在小型非标设备的设计选型中，这类标准化的支撑座可以直接选用，不需要设计人员重新绘制支撑结构，能大幅缩短非标设计的出图周期，同时标准化的零件采购成本更低，互换性更好，后续设备维护更换时不需要重新加工适配零件。
