3D打印尺寸校验公制试板结构

在增材制造日常生产流程里，刚完成调试的设备、更换新耗材批次、调整打印参数后，直接投产功能性零件很容易出现尺寸偏差导致的报废问题，这类公制试板就是专门针对这类场景设计的前置校验工具，不用等整批零件打印完成再排查问题，打一块试板就能快速摸清当前设备的成型精度边界。

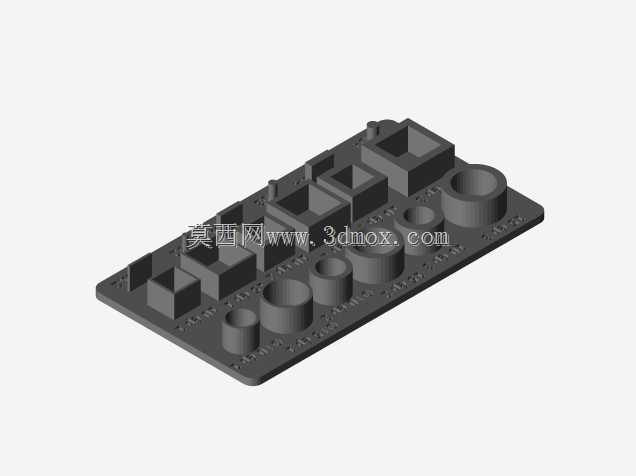

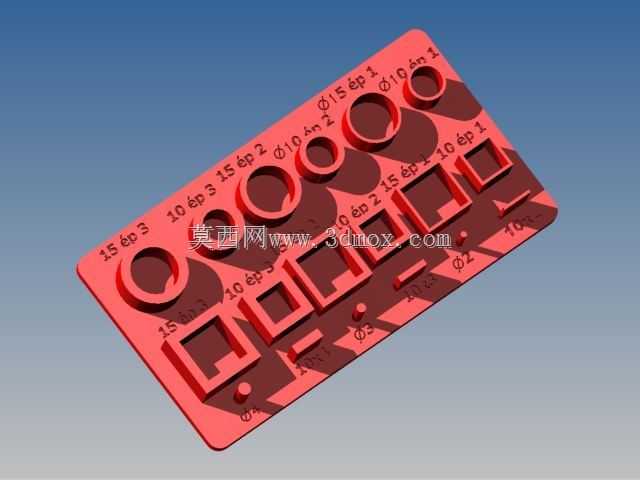

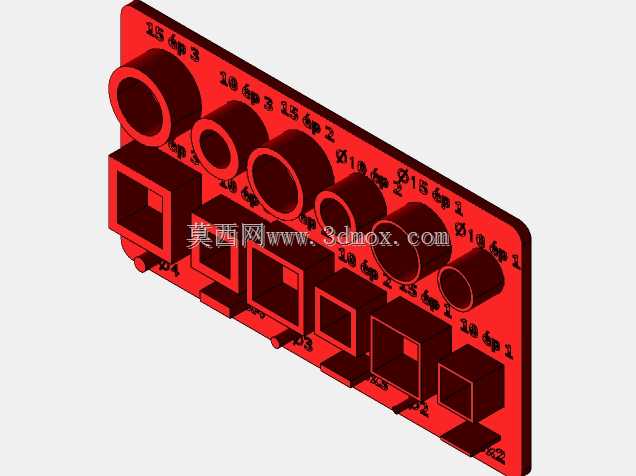

这块试板集成了多组不同规格的内孔、方槽、凸台、薄壁结构，所有特征都标注了对应的公制名义尺寸，覆盖了从φ2到φ15的常见圆孔尺寸，还有对应边长的方形沉槽、不同厚度的薄壁凸棱，以及小直径凸柱特征，基本涵盖了日常3D打印零件最常出现尺寸超差的结构类型。打印完成后，操作人员用游标卡尺、千分尺等量具逐一测量各个特征的实际成型尺寸，就能快速判断当前设备在X/Y/Z三个轴向上的尺寸补偿值是否准确，比如圆孔是否存在收缩导致的尺寸偏小、方槽边角是否因为散热问题出现圆角堆积、薄壁结构是否能达到设计厚度、小凸柱有没有出现打印倾斜或者直径超差的问题。

设计这块试板的时候，特意把不同公差要求的特征按区域排布，避免相邻特征打印时的热影响互相干扰，所有特征的排布间距都预留了足够的测量操作空间，不会出现卡尺卡爪无法伸入测量的情况。试板本身采用平板式结构，打印时不需要额外添加支撑，直接贴平台打印即可，既能减少支撑去除带来的尺寸测量误差，也能缩短试板打印的耗时，单次打印就能覆盖所有需要校验的尺寸项，不用拆分多个测试件逐一打印验证。

从安装和使用边界来看，这块试板的整体厚度控制在5mm以内，适配绝大多数桌面级和工业级FDM、光固化3D打印机的成型平台尺寸，不需要对模型做缩放或者拆分就能直接导入打印。试板表面的尺寸标识采用凸字设计，打印完成后标识清晰可辨，不会因为后期打磨或者轻微磨损就看不清对应特征的名义尺寸，测量时可以直接对照标识记录偏差值，快速调整设备的流量补偿、轴步距校准、曝光参数等核心设置。

针对管状类构件的尺寸校验需求，试板上还特意设置了对应管径的模拟特征，能直观反映管状结构打印时的内壁成型精度、圆度误差，这对于打印管路接头、流体通道类零件的前期参数验证非常实用，不用单独打印管件试样就能提前预判成型质量。试板上的不同公差等级标注，也能帮助操作人员判断当前设备能稳定达到的成型精度范围，在承接不同精度要求的打印任务时，可以提前通过试板结果判断设备状态是否满足生产要求，避免出现交付时尺寸不合格的问题。

日常设备维护中，定期打印这块试板还能跟踪设备的精度衰减情况，比如导轨磨损、皮带松紧度变化、喷头磨损等问题，都会在试板的特征尺寸上反映出来，相比单纯打印测试立方体，这块集成多特征的试板能捕捉到更多维度的成型问题，比如XY轴的垂直度偏差、不同方向的尺寸收缩差异、特征边缘的锐度保持能力，这些都是简单立方体测试无法覆盖的检测项。在新材料测试场景中，更换不同品牌的耗材、不同颜色的材料、或者添加了改性填料的材料时，材料的收缩率、冷却速率都会发生变化，通过这块试板的打印测量，可以快速得到对应材料的尺寸补偿参数，直接套用在后续的零件打印参数里，大幅降低新材料试错的成本和时间。
