适配12mm轴的3D打印耗材卷盘结构

　　桌面级FDM3D打印设备日常作业中，耗材卷盘的适配性一直是影响打印稳定性的关键细节，不少市售成品料架要么适配轴径单一，要么对卷盘的宽度、外径限制较多，遇到非标准规格的耗材卷时，很容易出现转动卡滞、料卷偏摆的问题，轻则导致送料阻力波动引发打印层厚不均，重则直接卡料造成打印中断。这款可打印的载体卷盘结构，正是针对这类现场使用痛点设计，用户可直接通过桌面3D打印机自行制作，无需额外采购定制金属件，就能完成特定规格耗材卷的支撑安装。

　　从安装边界来看，该结构核心适配直径12毫米的料架转轴，对应支撑的耗材卷盘参数为外径53毫米、轴向宽度78毫米，这个尺寸覆盖了多数小批量分装耗材卷、自制回卷耗材的常用规格，设计时特意将与转轴配合的内孔做了0.2毫米的间隙预留，考虑到FDM打印件的成型收缩率，即便使用PLA、PETG等常用耗材打印，也能保证套装在转轴上后转动顺滑，不会出现抱死卡滞的情况。

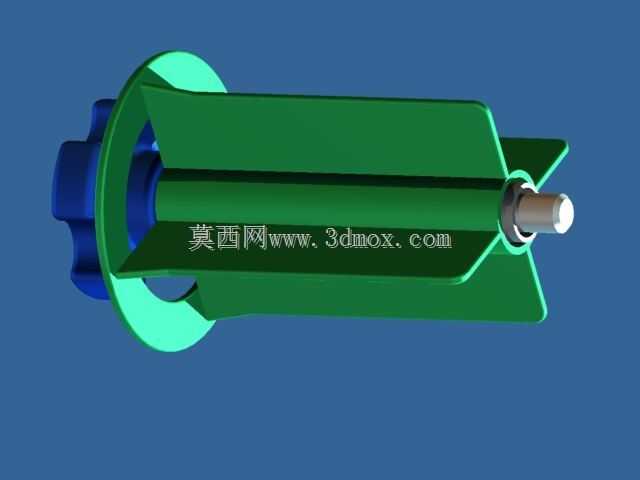

　　结构功能上，整体采用分体式卡合思路，前端的星形锁紧件和后端的带翼支撑盘配合，不需要额外螺丝紧固件，打印完成后直接将支撑盘穿入耗材卷中心孔，再把星形锁紧件卡入支撑盘前端的卡槽内，就能完成对耗材卷的轴向限位，避免打印过程中料卷沿转轴窜动。支撑盘外侧延伸的三片径向翼板，一方面起到对耗材卷端面的托举作用，防止窄幅料卷在转动时出现径向歪斜，另一方面翼板的边缘做了圆角过渡，不会剐蹭耗材表面造成料丝刮屑——很多3D打印用户都遇到过料盘边缘刮擦耗材产生碎屑，碎屑进入送料轮后造成堵头的问题，这个细节设计正是针对这类实际故障点做的优化。

　　设计思路上没有采用多余的复杂曲面，所有结构均为无支撑可打印的形态，支撑盘的圆盘部分厚度设置为4毫米，星形锁紧件的卡爪厚度为3毫米，既保证了足够的结构强度，装满1kg耗材时不会出现形变断裂，又尽可能控制了打印耗时与材料消耗，正常打印参数下整体打印时长不超过3小时，耗材用量不到60克，即便打印损坏也能快速重新制作替换。和市售的通用料架配件相比，这种可自行打印的卷盘结构不需要调整料架的安装位置，只要转轴直径符合12毫米的适配要求，就能直接替换使用，对于多台桌面机并行作业的工作室场景，能够快速统一不同批次耗材卷的安装规格，减少不同料盘尺寸差异带来的送料参数反复调整工作。

　　实际使用场景中，这类自制卷盘尤其适配耗材回卷作业，很多用户会将大规格工业卷耗材分装成小卷供桌面机使用，或者将打印剩余的短料卷重新规整，这时候很难找到完全匹配内径、宽度的成品卷盘，通过打印该结构，可以根据实际耗材卷的宽度微调支撑盘的轴向限位位置——当然本次设计的基准尺寸对应78毫米宽度卷盘，有修改能力的用户也可以在基础模型上调整翼板轴向长度，适配更宽或更窄的料卷，核心的转轴配合、星形锁紧结构不需要改动，就能快速衍生出不同规格的适配版本。另外，结构上没有设置尖锐的棱角，所有转动接触位置都做了倒角处理，耗材在抽拉送料过程中不会被结构件勾挂，即便是使用TPU这类软质柔性耗材，也能保证送料过程顺畅，不会出现料丝被勾住导致送料步进电机丢步的问题。
