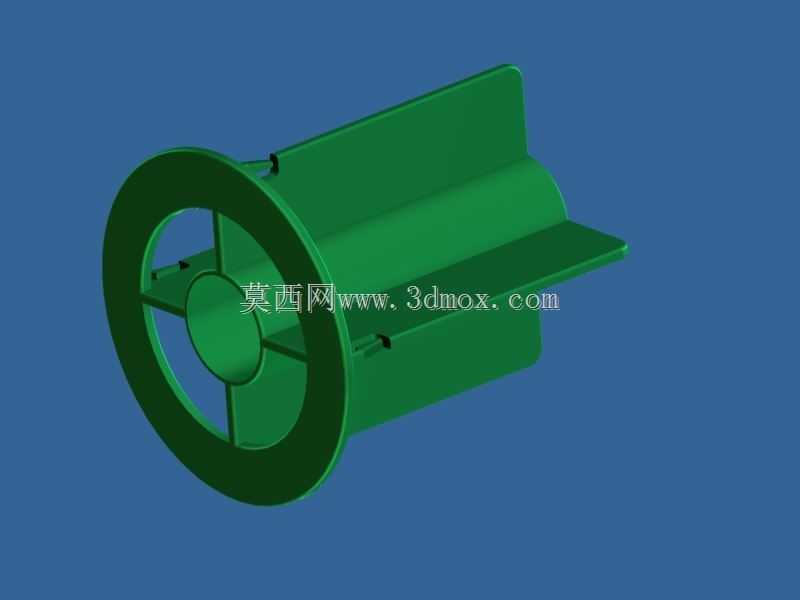

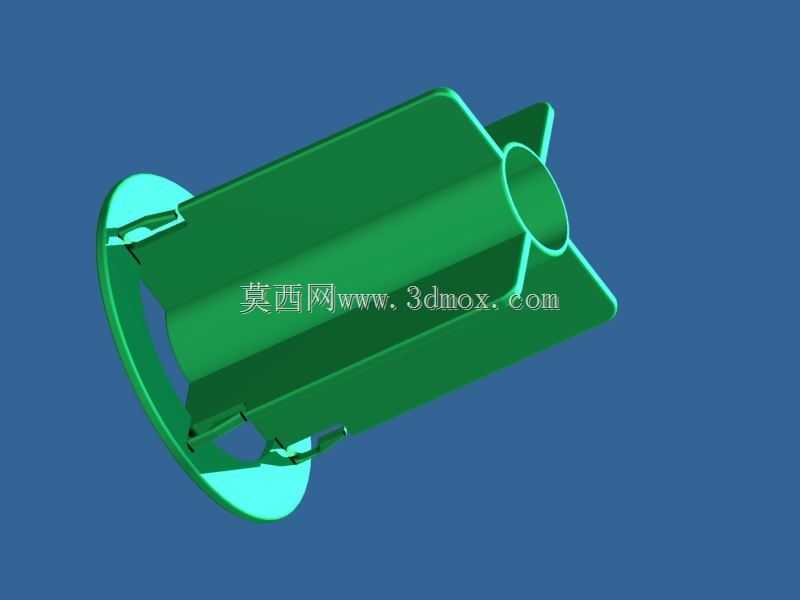

适配17mm轴的3D打印载料卷筒结构

日常做FDM3D打印机改装和备件设计的时候，料卷承载的卷筒结构是很容易被忽略但直接影响送料稳定性的部件，很多原厂配套的卷筒要么适配性差，要么长期使用后容易出现卡滞、料卷跑偏的问题，这次设计的可打印卷筒，就是针对桌面级FDM设备的料架安装场景做的适配结构。先从安装边界说，这个卷筒的适配轴径是17mm，这是很多桌面级3D打印机料架常用的悬臂轴尺寸，卷筒自身的外径适配53mm内径的料卷内芯，卷筒的有效承载宽度是60mm，刚好覆盖市面上绝大多数1kg装PLA、ABS、PETG等常规打印耗材的料卷宽度，安装的时候不需要额外加装衬套或者调整垫片，直接套在对应尺寸的料架轴上就能使用。设计的时候首先考虑的是3D打印的工艺可行性，整个结构没有需要支撑的悬空大面，所有卡扣和限位结构的倾斜角度都控制在45度以上，不管是用PLA还是PETG材料打印，都不需要额外添加支撑，打印完成后去掉少量的打印毛刺就能直接装配使用，不会因为支撑拆除的问题影响结构的装配精度。结构功能上，卷筒两端做了带翻边的挡料结构，翻边的高度刚好能卡住料卷的两侧边缘，避免设备运行过程中料卷左右窜动导致的送料拉扯、耗材打结的问题，翻边上做了镂空的减重槽，一方面能减少打印的材料消耗，另一方面也能降低卷筒自身的转动惯量，送料的时候耗材拉扯的阻力更小，不会因为卷筒自重过大导致送料齿轮打滑、打印件出现缺料断层的问题。卷筒和轴配合的内孔做了微幅的间隙配合设计，间隙控制在0.2mm左右，既不会因为间隙过大导致卷筒转动的时候出现径向跳动，也不会因为间隙过小导致打印件的收缩误差让卷筒卡在轴上无法转动，内孔的两端做了小尺寸的倒角，安装的时候更容易对准轴端，不会刮花料架轴的表面镀层。考虑到3D打印件的层间强度问题，卷筒的主体受力筋做了沿轴向的分布设计，筋条厚度设置为2mm，既能承受1kg料卷的满载重量，长期使用也不会出现筋条断裂、卷筒变形的问题，两端的挡边和主体筒体的连接位置做了圆角过渡，避免应力集中导致的打印件开裂。实际使用场景里，这个卷筒除了适配原厂的料架轴，也可以用在DIY的壁挂式料架、顶部安装料架上，因为自身转动阻力小，哪怕是远程送料的设备，也不会因为卷筒转动不顺畅增加送料电机的负载，能有效减少送料不足、耗材拉断的故障。设计的时候也考虑了不同耗材的使用特性，比如打印TPU这类软质耗材的时候，料卷容易因为自身弹性出现松垮的情况，卷筒的挡边做了足够的径向高度，能完全挡住料卷的边缘，不会出现软料从挡边下方滑出卡滞的问题。和市面上采购的成品塑料卷筒相比，这个可打印的结构可以根据自己设备的实际轴径、常用料卷的尺寸做参数微调，哪怕是遇到非标准尺寸的料卷，也能快速修改模型打印适配，不需要等待备件采购周期，对于经常做设备改装、小批量试机的从业者来说，实用性很强。整个结构没有多余的装饰性设计，所有的结构特征都是围绕安装便捷、转动顺畅、承载稳定这几个核心需求做的，没有需要额外装配的分体零件，一次打印就能完成整个部件的制作，打印完成后不需要做二次加工，直接就能装机使用，能很好解决日常3D打印作业中料卷适配的各类小问题。
