可3D打印手动卷绕作业装置结构设计

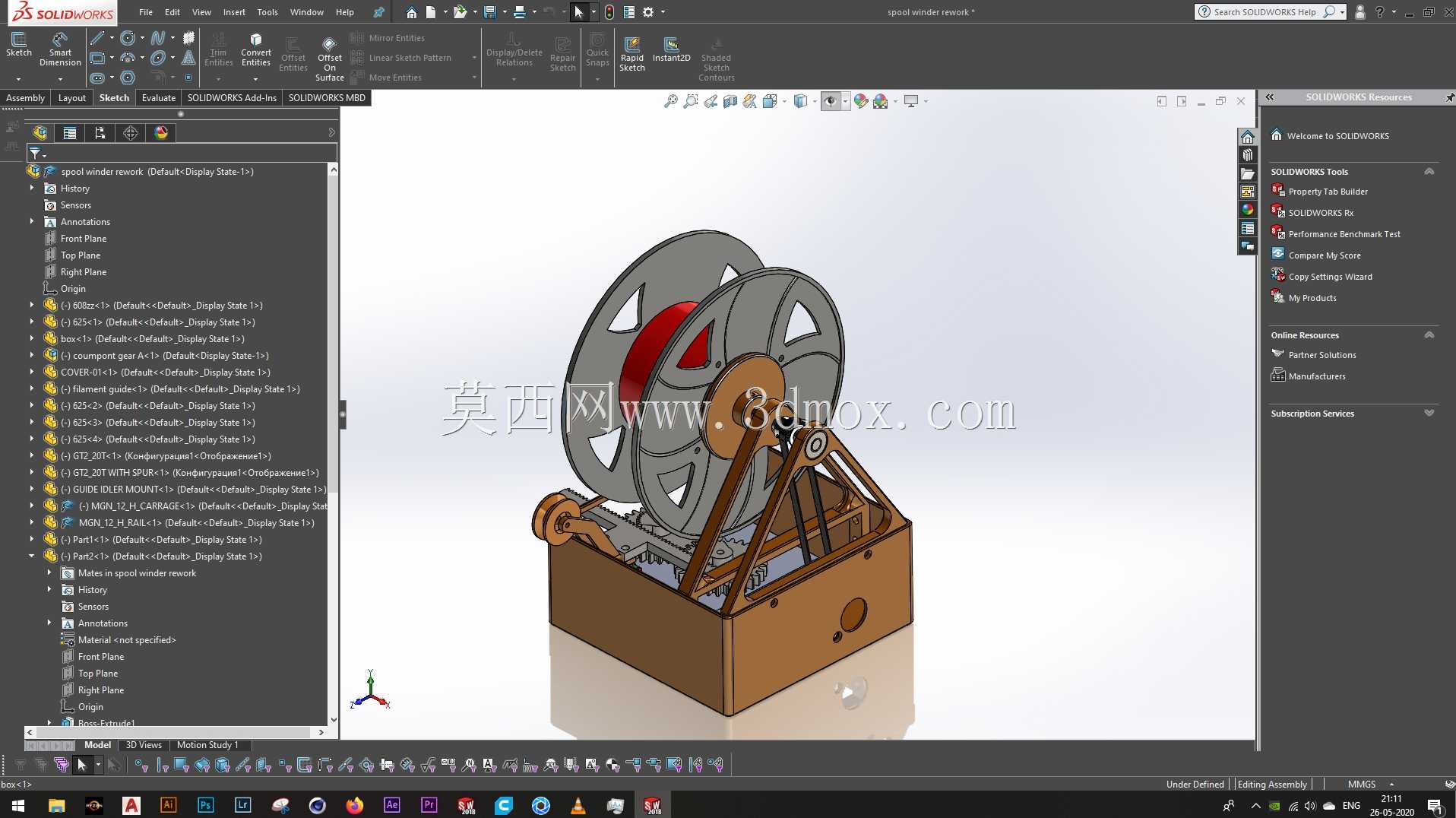

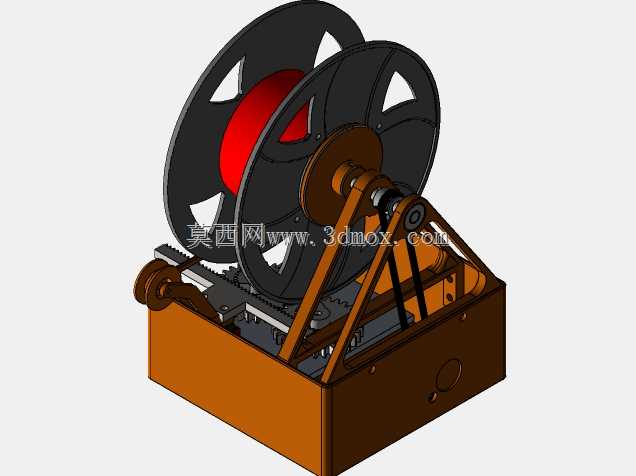

　　在小批量线材整理、柔性线材试样卷绕、手工工坊线材收纳这类场景里，大型工业化自动卷绕设备往往存在占地过大、调试成本高、适配小规格盘具灵活性不足的问题，这款手动驱动的卷绕装置，正是瞄准这类轻量化作业需求设计的，所有结构件均可通过3D打印工艺制作，不需要额外开模或者采购复杂的定制金属加工件，个人工坊、实验室打样场景下可以快速制作组装投入使用。从实际作业逻辑来看，该装置核心功能是实现盘具的定轴转动，配合手动驱动的曲柄连杆结构，让操作人员可以通过侧边的手摇臂输入动力，带动上方的卷绕盘匀速转动，完成线材、柔性带材的整齐收卷，相比纯手工持盘绕线的方式，能够大幅降低绕线过程中的线材拧折、排布杂乱问题，收卷后的线盘端面整齐度更高，

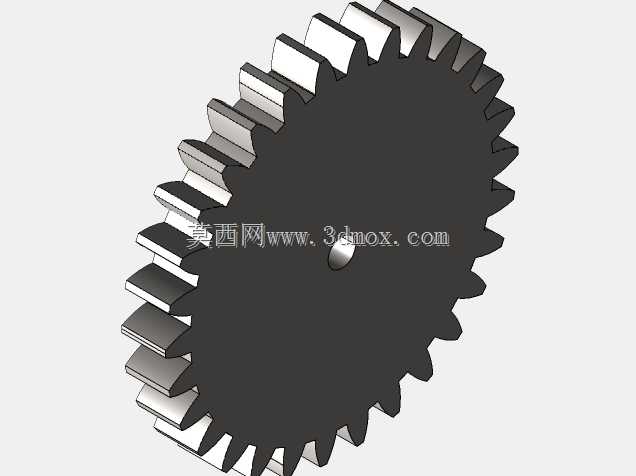

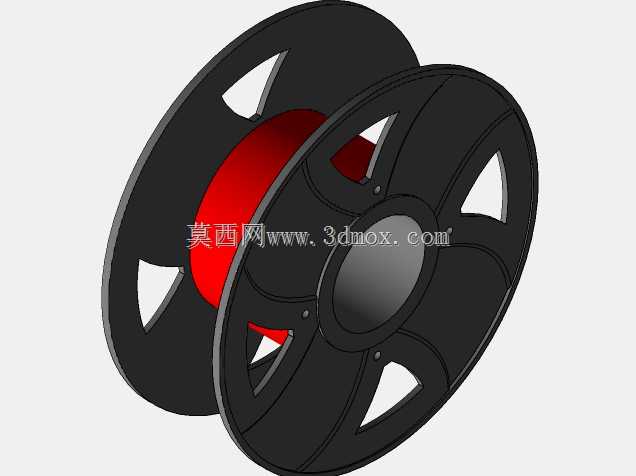

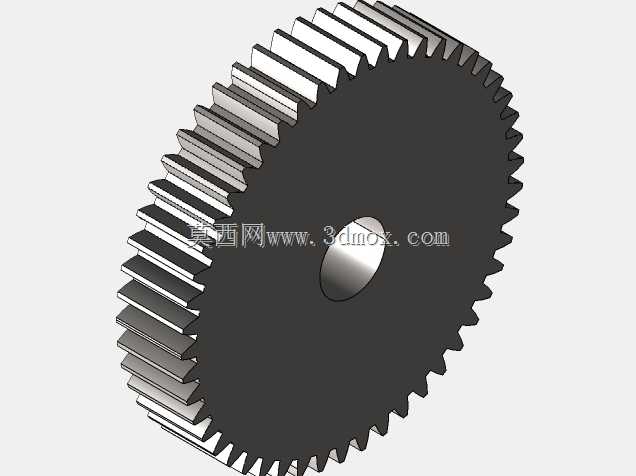

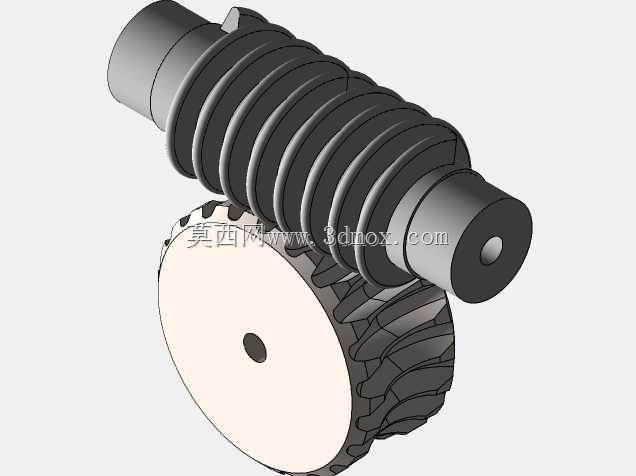

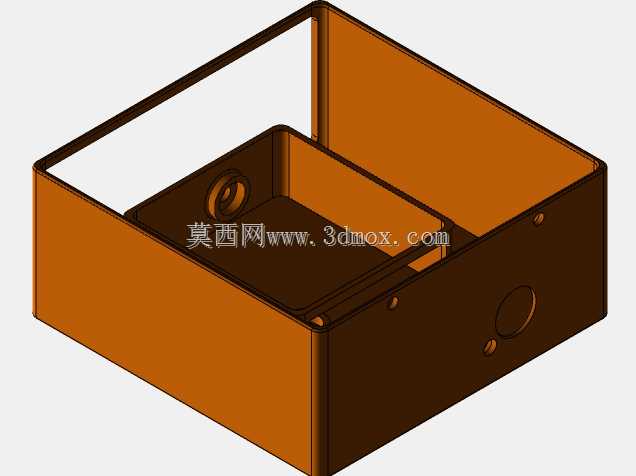

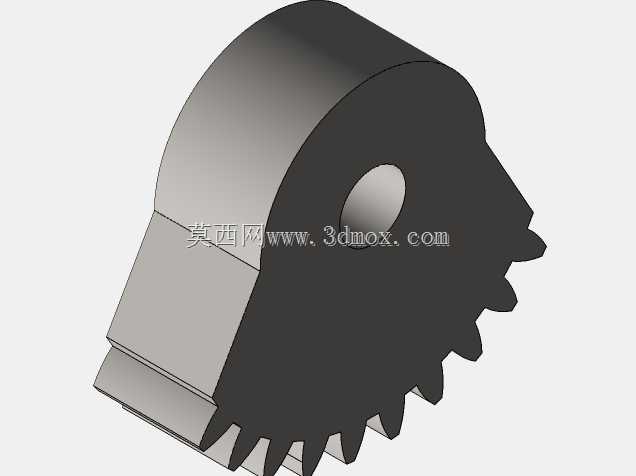

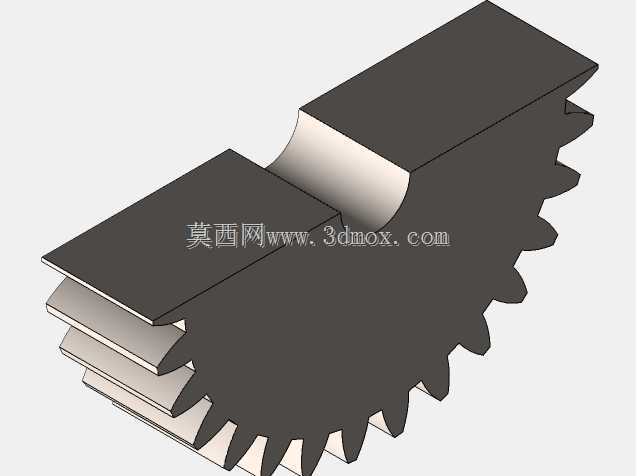

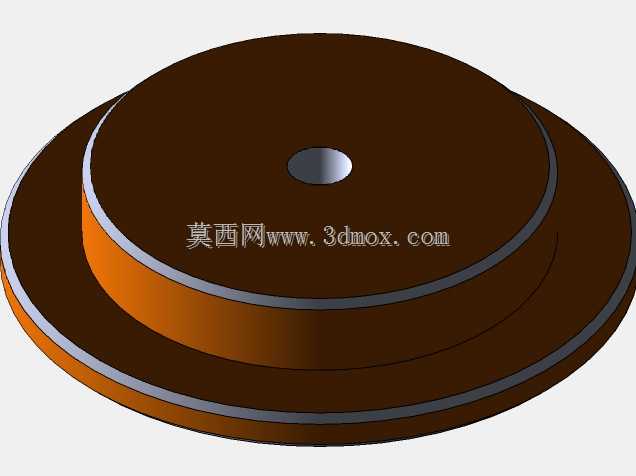

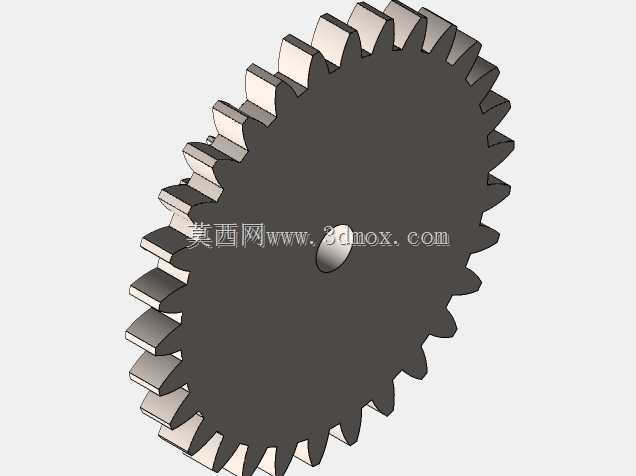

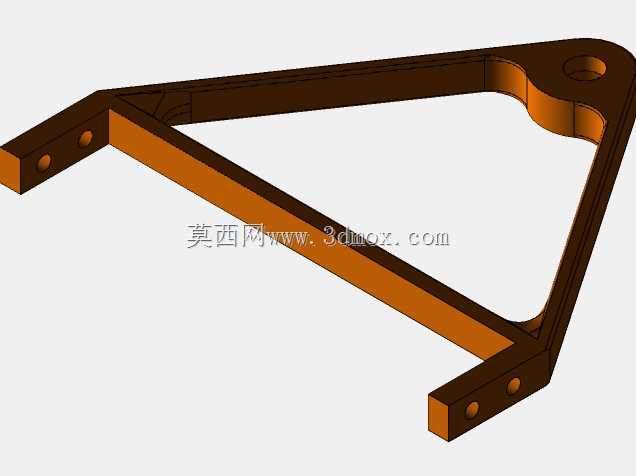

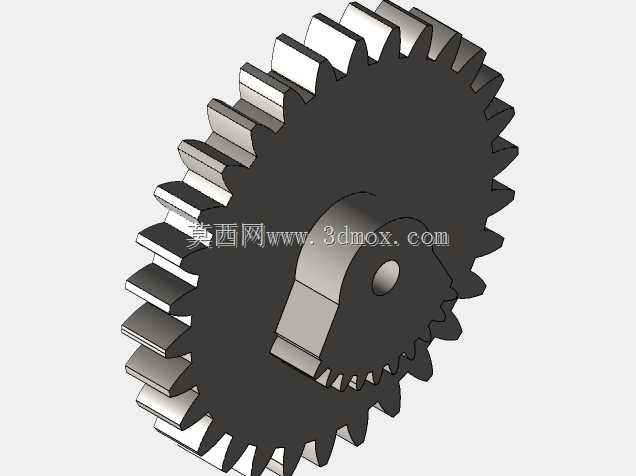

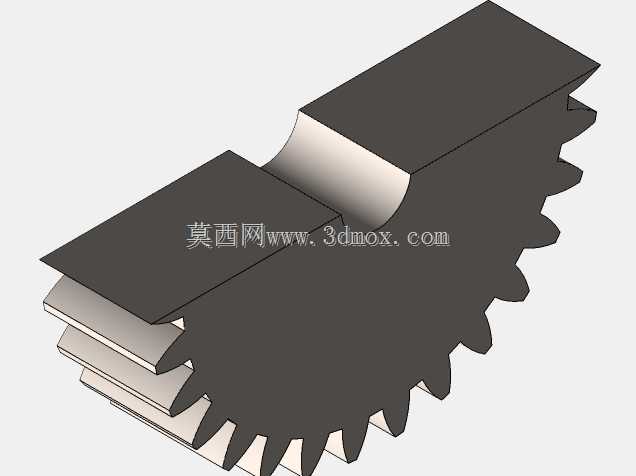

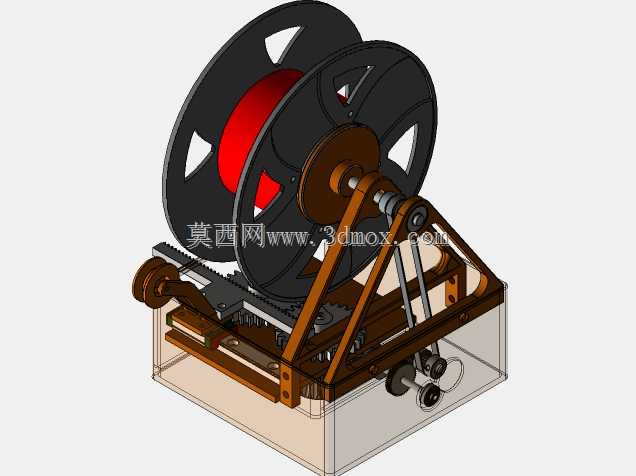

　　也能减少线材弯折带来的内部应力损伤，尤其适合细径导线、3D打印耗材、纤维编织带这类对弯折半径有要求的柔性物料收卷作业。设计过程中优先考虑了3D打印工艺的成型限制，所有外露结构均做了圆角过渡，没有小于打印工艺最小成型角度的悬空结构，不需要额外添加大量支撑就可以完成FDM工艺打印，组装环节也没有设计复杂的过盈配合结构，大部分连接位采用卡扣加少量紧固件的方式固定，普通用户按照装配关系就可以快速完成整机组装，不需要专用的工装夹具。装置底部采用盒式基座结构，既可以作为内部传动组件的容纳腔体，避免外露传动结构夹线或者剐蹭操作人员，也可以通过基座底部的平面直接放置在工作台面上，不需要额外做安装固定，作业时的稳定性足够支撑常规直径卷盘的绕线负载，基座侧面预留的观察孔可以直观看到内部传动件的运行状态，出现卡滞的时候可以快速排查故障点。上方的卷绕盘采用辐条式镂空结构，在保证盘体结构强度的前提下，尽可能降低了打印材料的消耗，同时减轻了盘体自身重量，降低手动驱动时的惯性阻力，盘体的挡边高度经过反复校核，既可以适配常规宽度的卷绕盘芯，也能避免收卷过程中线材从盘体侧边滑出，盘体和主轴的连接位采用快拆式结构设计，更换不同宽度规格的盘芯时不需要拆解整个传动结构，只需要松开盘体的定位卡扣就可以完成盘具更换，适配多规格小批量卷绕作业的切换需求。传动结构采用齿轮加连杆的组合传动方式，将侧边手摇臂的圆周运动转化为主轴的定轴转动，传动比经过匹配设计，

　　手摇臂转动一圈对应卷绕盘转动的圈数符合手动操作的施力习惯，操作人员不需要施加过大的握力就可以带动满盘线材转动，长时间作业也不容易产生手部疲劳，传动结构的所有啮合齿形都做了修型处理，适配3D打印件的成型精度误差，不会因为打印件的轻微尺寸偏差出现传动卡滞或者啮合间隙过大的问题。从安装边界尺寸来看，整机组装完成后的占地尺寸不超过普通A4纸张大小，工作台面只要预留出对应放置空间，加上手摇臂操作的活动余量就可以正常使用，整体高度控制在常规桌面作业的舒适操作区间，操作人员坐姿状态下就可以完成手摇操作和线材排布引导，不需要抬臂或者俯身作业，符合人体工程学的操作要求。装置的所有结构件没有采用特殊的工程塑料要求，常规的PLA、

　　PETG打印材料就可以满足结构强度需求，日常使用过程中如果出现单个零件损坏，只需要重新打印对应零件替换即可，维护成本极低，对于个人创作者、小型电子维修工坊、学校教学实验场景来说，既可以作为实际的卷绕作业工具使用，也可以作为机械传动结构、3D打印装配设计的教学演示案例，直观展示手动传动机构的运动原理和3D打印结构的设计思路。在实际使用过程中，操作人员只需要将待卷绕的线材端头固定在卷绕盘的卡线位，一只手匀速转动侧边的手摇臂，另一只手引导线材沿着卷绕盘的轴向缓慢移动，就可以实现线材的整齐排布收卷，收卷到设定容量之后，剪断线材，松开盘体定位卡扣就可以取下绕好的线盘，整个操作流程没有复杂的电控调试环节，不需要连接电源就可以在任意场地使用，对于户外作业、无供电场景下的线材整理工作也有很好的适配性。
