汽车风挡雨刮连杆传动机构设计

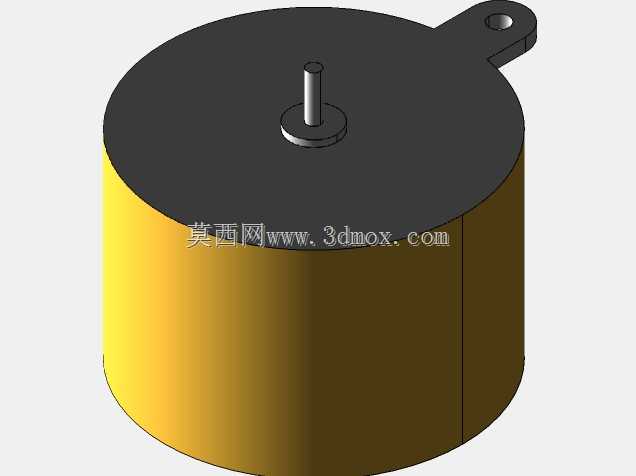

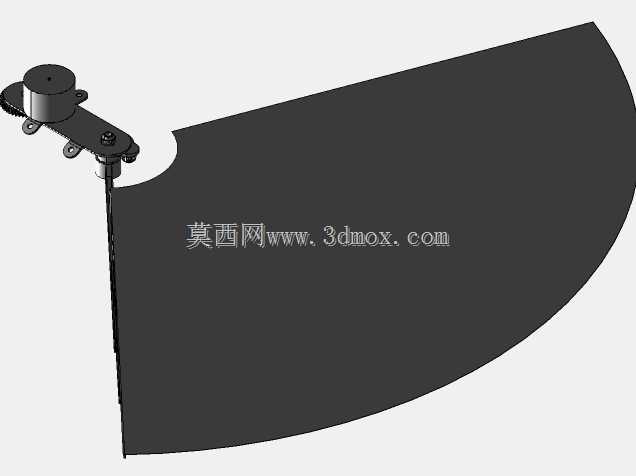

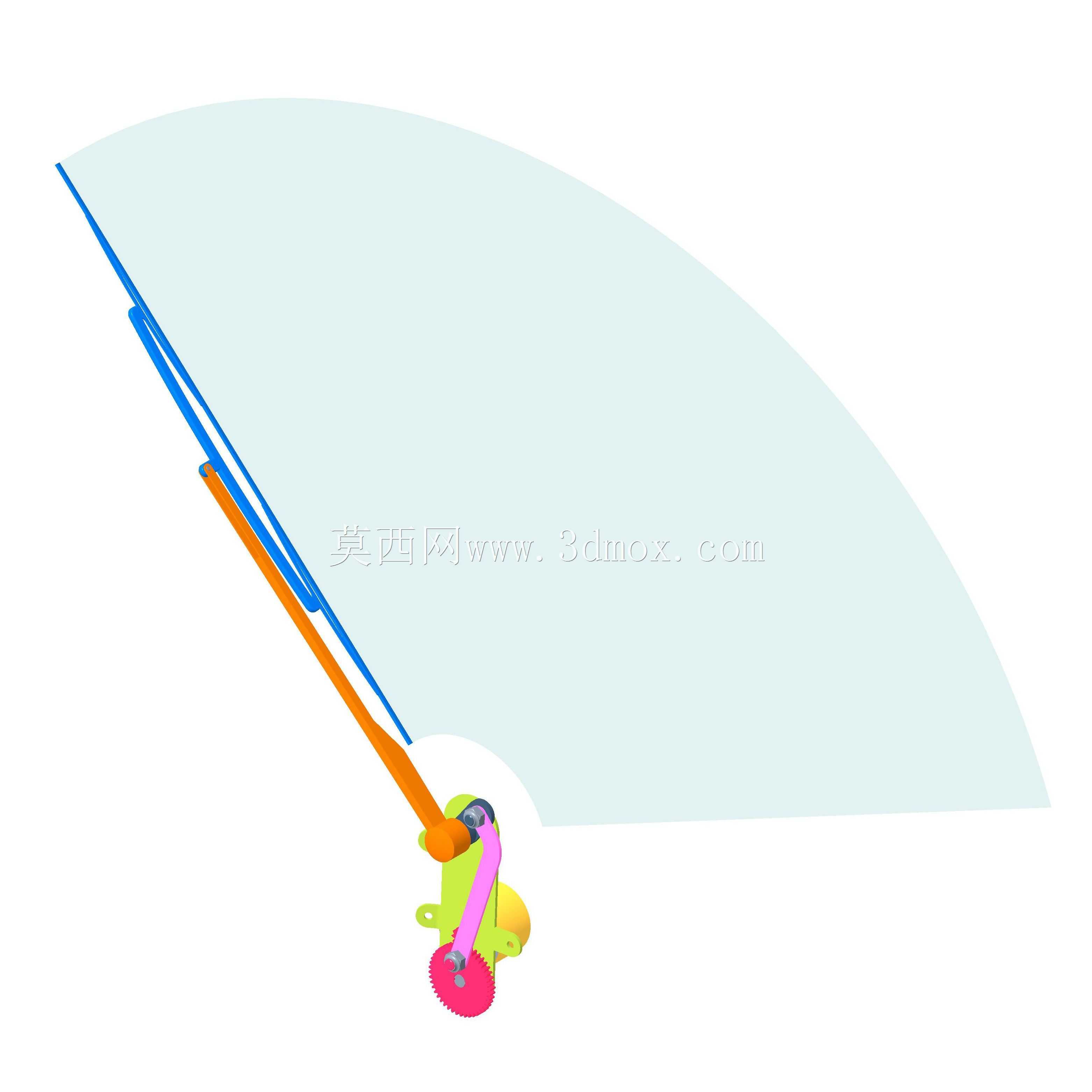

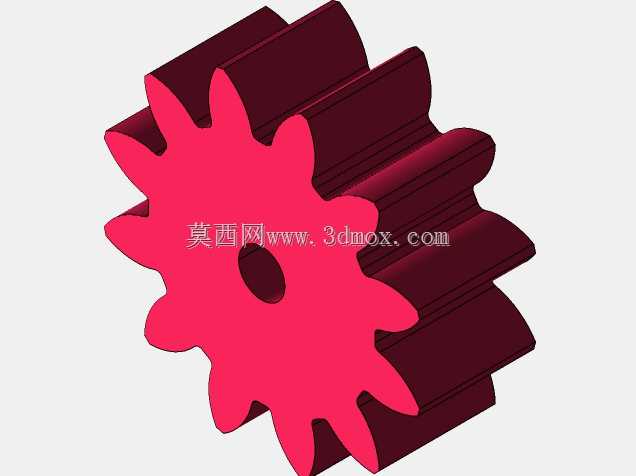

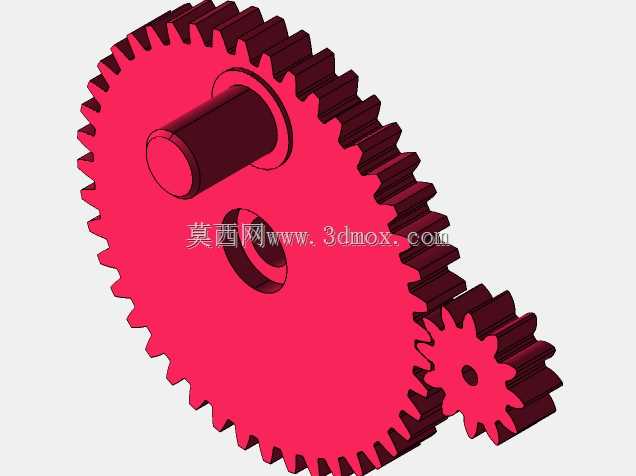

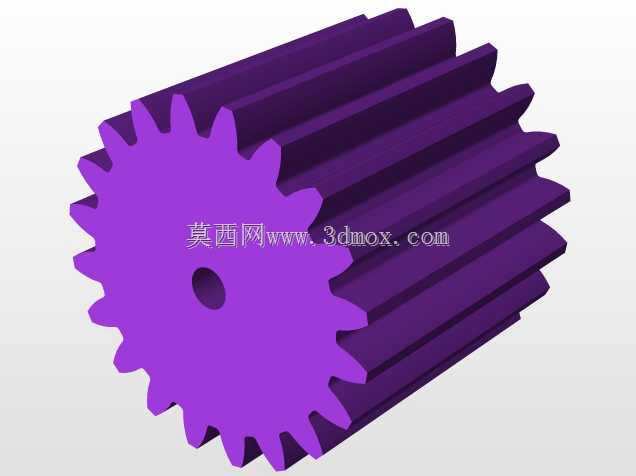

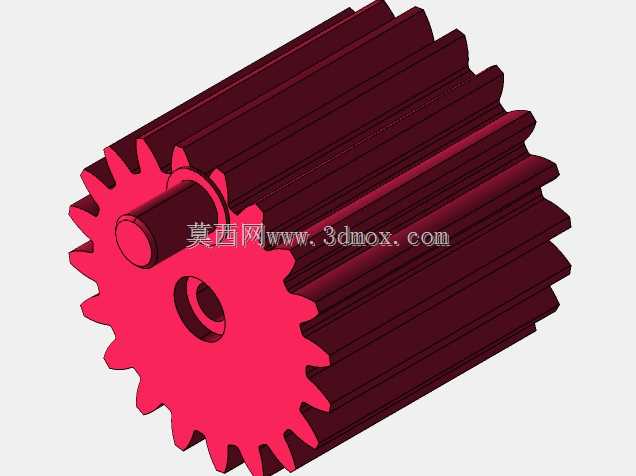

日常行车过程中，风挡玻璃的清晰视野直接关系到驾驶安全，雨刮机构作为承担风挡表面雨水、灰尘、污渍刮除功能的核心部件，其运动轨迹合理性、传动可靠性直接决定了雨刮的工作效果。这套雨刮机构采用经典的曲柄摇杆传动方案，核心动力输入来自底部的旋转驱动端，通过偏心曲柄将连续旋转运动转化为摆臂的往复摆动，再通过多组连杆的铰接传动，同步带动两根雨刮臂沿固定转轴做定角度往复扫动，覆盖风挡玻璃的主视野区域。

从实际装车场景来看，这类机构普遍布置在风挡玻璃下方的集雨板内侧，安装时需要严格匹配车身前围的安装孔位，所有铰接点的转动副都需要预留足够的润滑空间与防尘结构，避免长期使用后泥沙进入铰接缝隙造成卡滞、异响。设计过程中首先要确定雨刮臂的摆动角度，常规乘用车主驾侧雨刮的摆动角度通常在110度到130度区间，副驾侧雨刮角度略小，需要保证两根雨刮臂在全行程运动过程中不会发生干涉，同时刮刷覆盖区域要满足法规要求的视野范围，不能出现大面积的刮刷盲区。

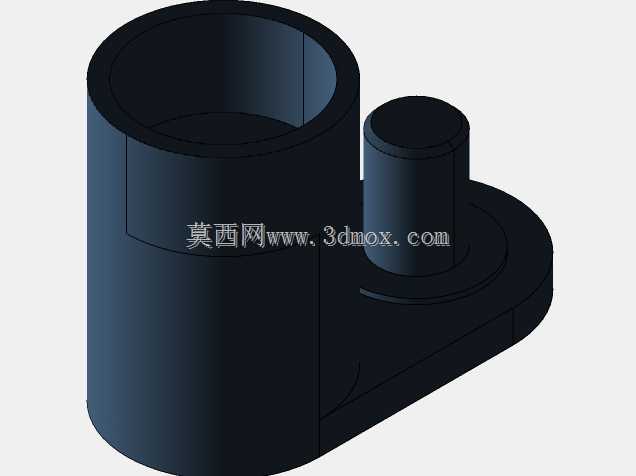

在连杆尺寸的匹配上，曲柄的偏心距直接决定了摆臂的摆动行程，设计时需要反复调整各段连杆的长度比例，避免机构运动到死点位置造成卡滞，同时要保证雨刮片在整个运动过程中始终与风挡玻璃曲面保持均匀的压紧力，不能出现局部压力过大刮伤玻璃、或者压力过小刮不干净的问题。铰接点的衬套选型也十分关键，通常采用自润滑的尼龙衬套，既可以降低转动阻力，也能减少长期往复运动带来的磨损，延长机构的整体使用寿命。

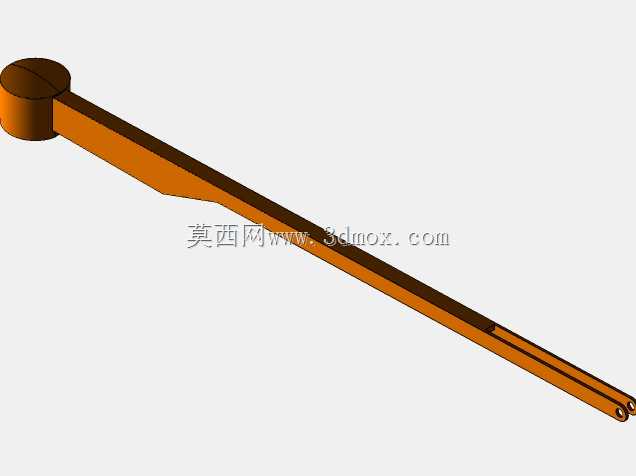

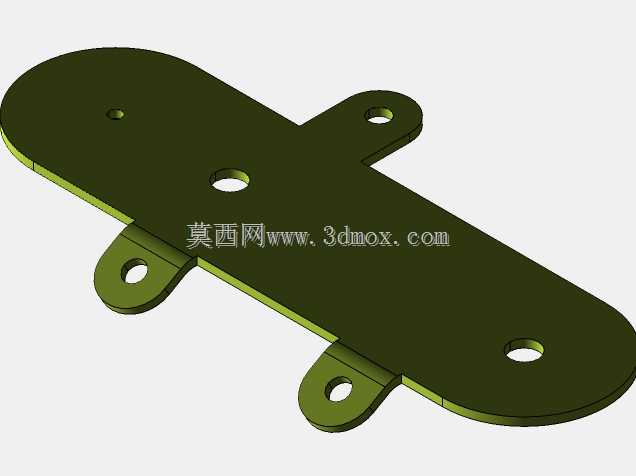

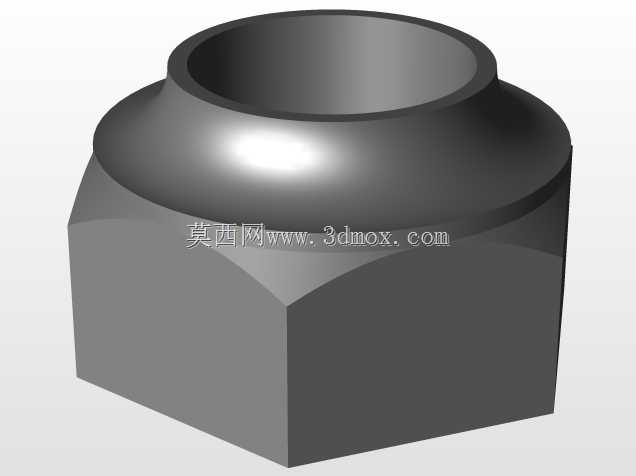

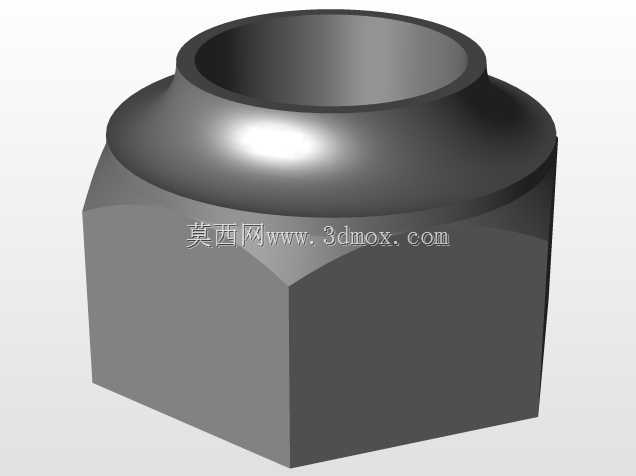

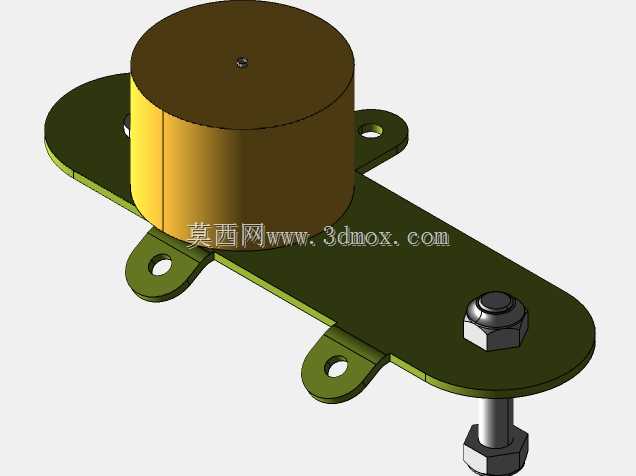

从安装边界来看，整套机构的固定点通常设置在车身前围的加强钣金上，需要保证安装支架有足够的刚度，避免雨刮工作过程中机构出现共振抖动，驱动端的输出轴与曲柄的连接需要采用防松结构，防止长期往复载荷下连接松动造成雨刮行程偏移。雨刮臂与输出轴的连接通常采用锥面配合加螺母锁紧的结构，既可以保证传动扭矩的可靠传递，也方便后期维护时的拆装调整。

实际使用过程中，这类连杆式雨刮机构相比齿轮传动结构成本更低，传动效率更高，对安装空间的要求更小，能够适配绝大多数曲面风挡的车型需求。设计建模时需要重点校核各运动部件的最小间隙，尤其是在极限摆动位置，连杆与周边的车身钣金、线束、通风管道等部件要预留至少5mm以上的安全间隙，避免车辆行驶过程中振动造成部件碰撞磨损。同时还要考虑低温环境下的使用工况，所有铰接部位的润滑脂要满足低温流动性要求，避免冬季低温下润滑脂凝固造成雨刮启动阻力过大，烧坏驱动电机。

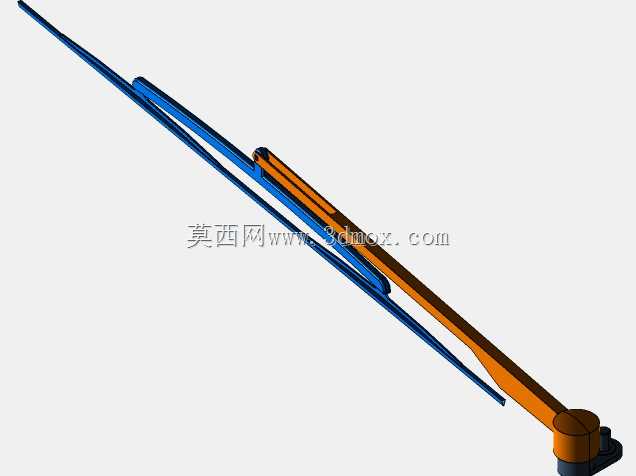

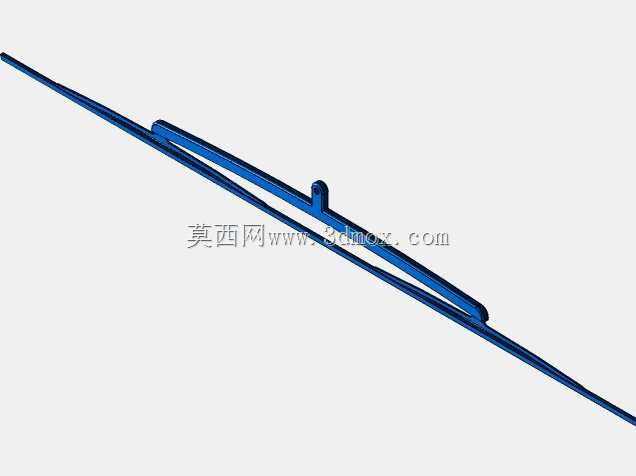

雨刮臂的初始位置设计也需要重点关注，停机状态下雨刮臂要停在风挡最下方的隐藏位置，不能遮挡驾驶员的正常视野，这就需要在传动机构的设计中匹配驱动电机的复位信号盘位置，保证每次停机时机构都能准确回到初始位。刮片的压力分布需要通过雨刮臂上的弹簧结构进行调整，弹簧的拉力要匹配刮片的长度与玻璃的曲面弧度，保证刮片整个长度方向上的压力差控制在合理范围内，避免刮刷过程中出现水痕、漏刮的问题。
