汽车发动机罩开启操作手柄结构设计

　　日常整车拆解与内饰结构匹配工作中，发动机罩开启手柄是容易被忽略却直接影响用户操作体验的小总成，这套结构的三维数模完整还原了量产装车状态的细节，能给同类型内饰操作件的设计提供很实在的参考。先从实际装车场景来说，这类手柄一般布置在驾驶舱左下侧仪表板下护板区域，也就是驾驶员左腿靠近A柱的位置，属于用户日常维保场景下的高频接触件——每次打开发动机舱检查油液、更换滤芯、排查线路故障，第一步都是抠动这个手柄解锁第一道锁止机构，操作的顺手程度、扳动的阻尼反馈、解锁时的清脆触感，都会直接影响用户对整车做工的直观感知。

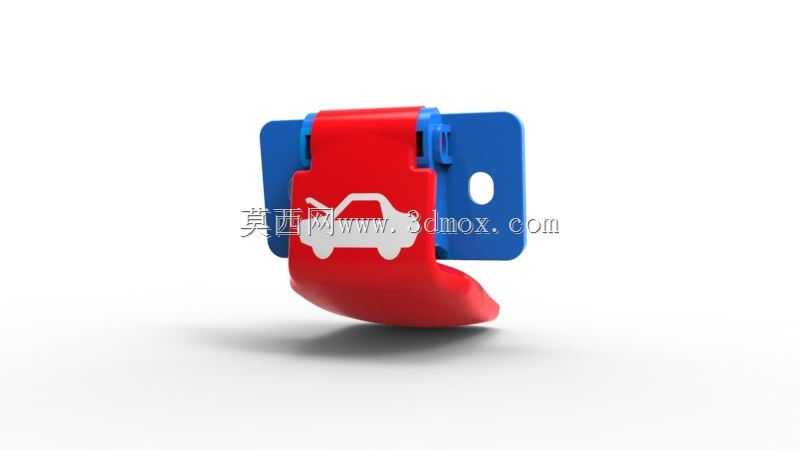

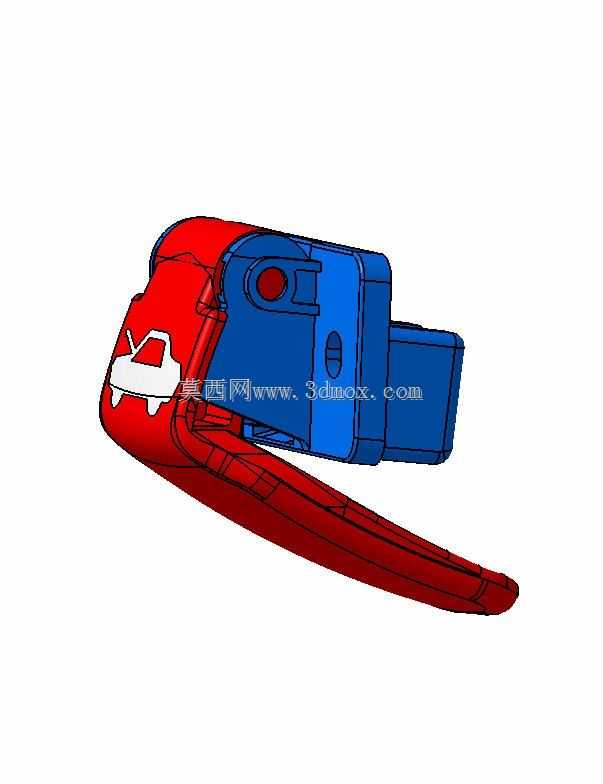

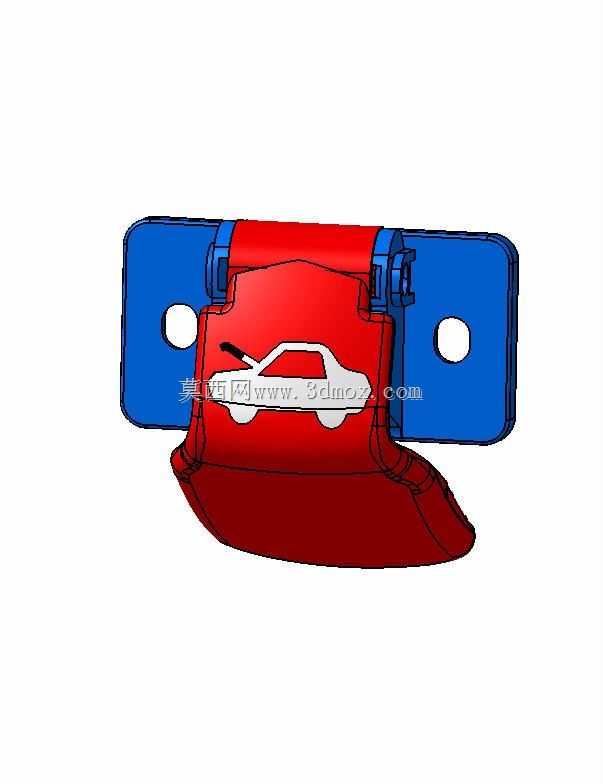

　　从功能特性上拆解，这个手柄采用了双色嵌合的结构设计，外露的操作面做了内凹的弧形贴合指腹的造型，单指抠动的时候不会出现打滑硌手的问题，表面的汽车标识做了凹陷成型，不需要额外印刷或者粘贴标识，长期使用不会出现标识磨损脱落的问题。主体承载结构采用刚性较好的工程塑料材质，和拉线连接的卡扣位做了加强筋补强，扳动过程中受力方向的形变控制在合理区间，不会出现扳到一半结构发白、甚至断裂的问题；外侧包覆的软质触感层，在低温环境下也不会出现硬邦邦的硌手感，兼顾了耐用性和操作触感。

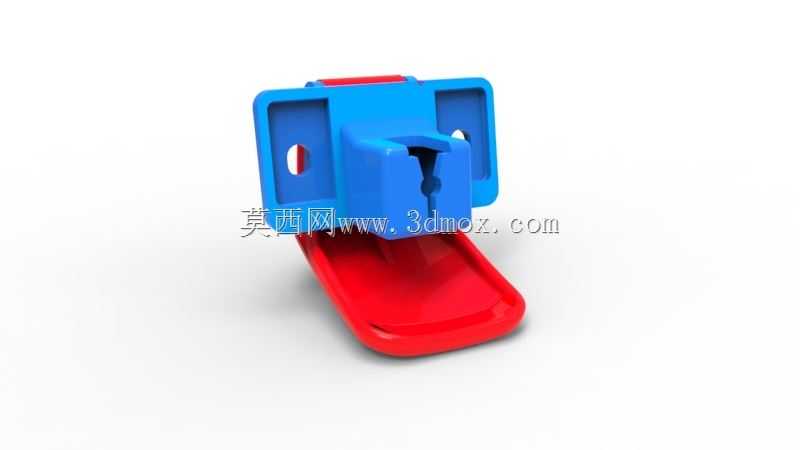

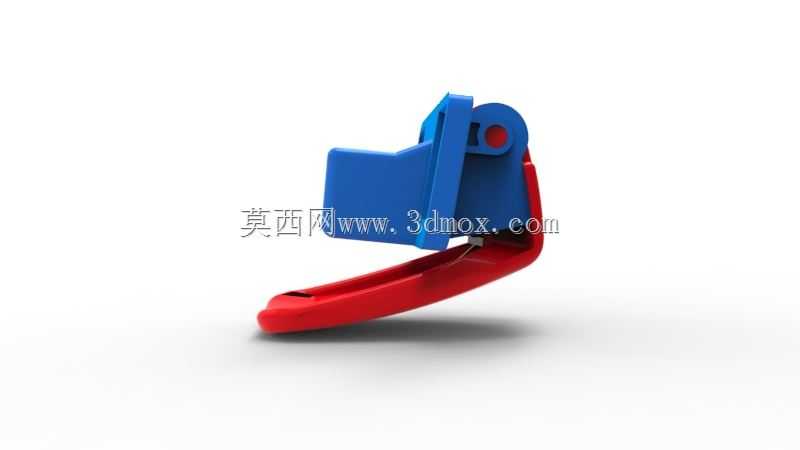

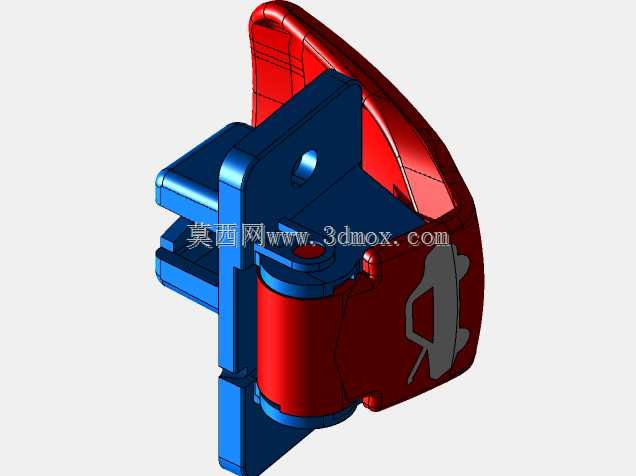

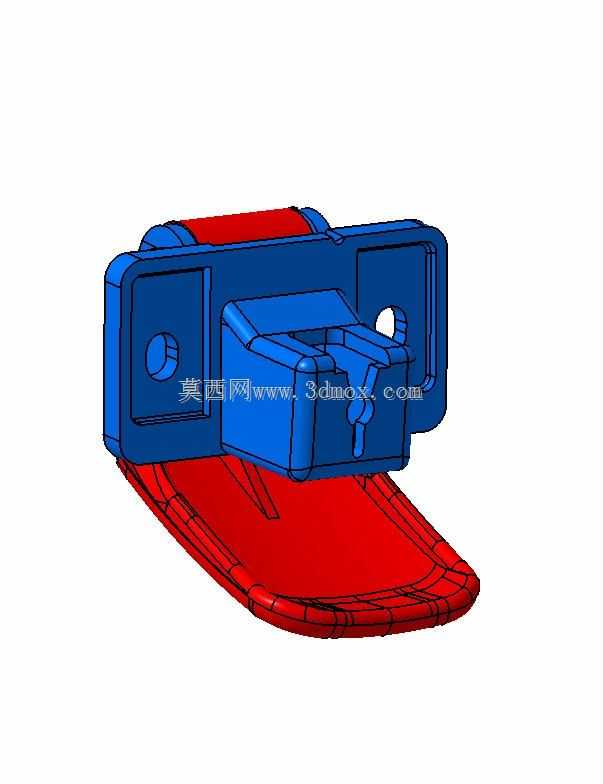

　　设计思路上，这个结构没有采用复杂的多连杆传动，而是用了单转轴的旋转解锁结构，转轴位置做了限位凸台，扳动行程控制在30度左右，刚好能拉动机盖锁的拉线完成解锁，又不会因为行程过大导致拉线过度拉伸出现松弛。和仪表板下护板的安装配合面做了齐平设计，安装完成后手柄和周边护板的间隙控制在均匀的1mm以内，不会出现突出护板勾住裤脚、或者凹陷过深不好抠动的问题。安装固定位采用了两个卡扣加一个定位柱的结构，装配的时候只需要对准定位柱按进去就能完成固定，不需要额外打螺丝，总装线上的装配效率很高，后期维修更换的时候也只需要用平口起子撬开卡扣就能拆下来，售后维护成本很低。

　　关于安装边界的匹配，数模里完整保留了和周边护板、拉线走向、加强支架的配合公差：手柄旋转的活动区域预留了足够的安全间隙，哪怕是护板在高温下出现轻微形变，也不会出现手柄卡滞扳不动的问题；拉线连接的位置做了导向槽，装配拉线的时候不需要反复调整位置，顺着导向槽卡进去就能保证拉线的受力方向和手柄扳动方向一致，长期使用不会出现拉线偏磨、卡滞的问题。手柄的操作力经过匹配设计，维持在15N到20N之间，成年人单指就能轻松扳动，又不会因为操作力太轻出现行驶过程中误触解锁的风险。另外在细节上，手柄的边缘全部做了R2以上的圆角处理，没有尖锐的飞边棱角，用户操作的时候哪怕是快速伸手去抠，也不会被边缘划伤。和周边内饰件的颜色匹配也做了分色设计，红色的操作提示区域和蓝色的安装基座形成明显的视觉差，用户在光线不好的地库里也能快速找到手柄的位置，不用弯腰摸索半天。

　　很多新手设计师做这类小操作件的时候，容易只关注外观造型好不好看，忽略了实际操作的人机工程和安装匹配，要么是手柄抠手的位置深度不够，手指塞进去卡得慌；要么是转轴位置设计不合理，扳动的时候阻尼忽大忽小；还有的安装间隙留得不合理，夏天高温下内饰件膨胀就会把手柄顶住卡滞。这个数模里的结构细节，刚好把这些容易踩坑的点都做了对应的优化，不管是做同平台车型的零部件改型，还是做全新车型的内饰操作件开发，都可以直接参考这些成熟的结构设计逻辑，减少反复试错的成本。
