快挂式弹簧钩环结构三维设计

　　日常户外作业、装备挂载场景里，这类弹簧钩环的使用频率极高，小到登山时外挂水壶、工具包，大到高空作业时临时挂置安全绳副挂点，或是工业生产里线束、轻型工装的临时固定，都能见到这类结构的身影。很多刚接触结构设计的工程师容易把这类零件想的过于简单，觉得就是一个弯环加个弹销，实际落地的时候才会发现，要么弹销开合卡滞，要么挂载后受力点偏移导致开口意外脱开，要么长期使用后弹簧疲劳失效，这些问题都需要在建模阶段就把结构逻辑捋顺。

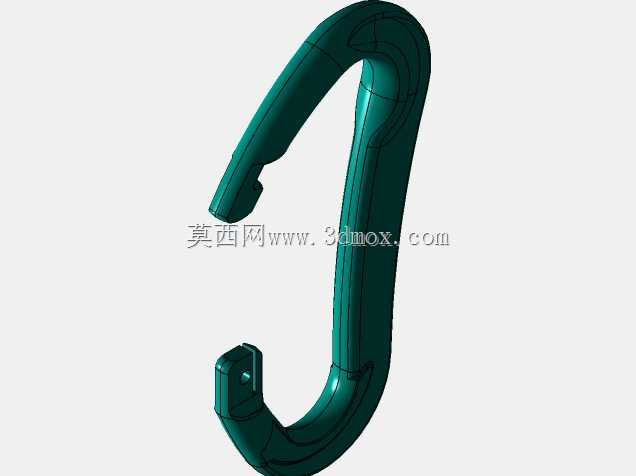

　　从功能逻辑上看，这个钩环的核心是依靠内置的扭簧提供复位力，让活动压杆始终保持闭合状态，只有人为按压压杆尾部的时候，钩体的开口端才会露出，供挂绳、挂环套入，松开压杆后扭簧带动压杆复位，封住开口，避免挂载的物件滑脱。设计的时候首先要考虑受力路径，整个钩体的C型弯弧不是随便画的圆弧，要让挂载后的拉力沿着钩体的截面形心传递，避免出现额外的弯矩，很多劣质钩环用久了弯弧处出现永久变形，就是因为截面形心和受力路径偏移，长期受交变弯矩导致金属屈服。

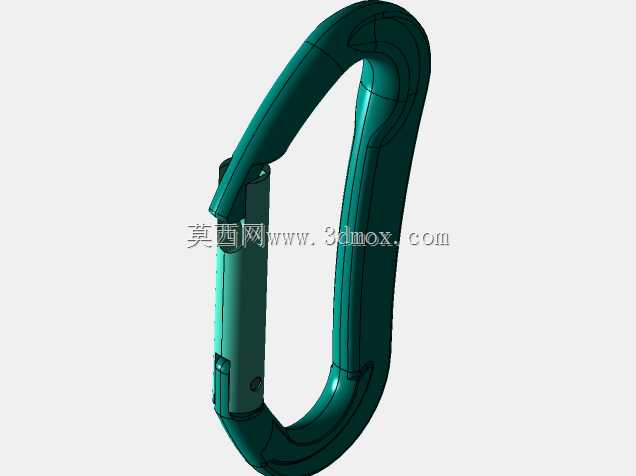

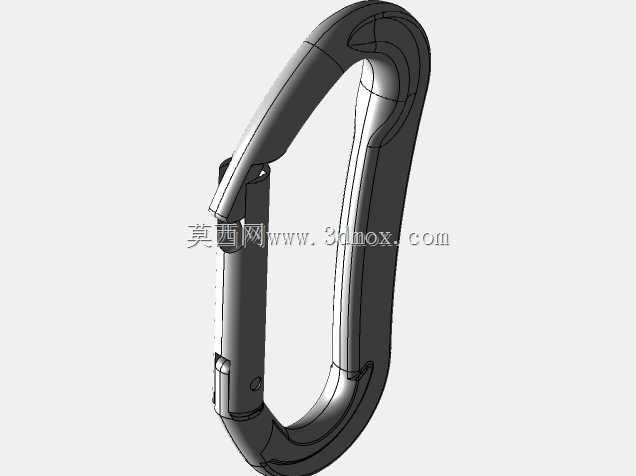

　　活动压杆的设计是整个结构的难点，首先压杆和钩体两端的配合间隙要控制合理，间隙太大压杆会晃动，开合的时候容易卡滞，间隙太小的话，表面做氧化或者镀层处理后，装配就会出现过盈，压不动。压杆上的按压位做了内凹的让位，刚好能容纳指尖的按压角度，按压的时候力的方向刚好垂直于压杆的回转中心，不会出现侧向分力导致压杆别劲。内置的扭簧要藏在压杆和钩体配合的腔体内，不能外露，一方面避免弹簧被外界杂物卡滞，另一方面也防止弹簧长期暴露在潮湿环境里提前锈蚀失效，扭簧的两个扭臂分别卡在钩体和压杆的定位槽里，装配的时候不需要额外的紧固件，依靠零件本身的配合限位就能固定，减少装配工序。

　　外形尺寸上，这类常规款的钩环总长大概在8厘米左右，弯弧处的最大内宽大概3厘米，足够穿入大部分常规的安全绳挂环、背包织带挂扣，压杆的开合行程大概1.2厘米，既保证开口足够大方便挂取物件，又不会因为行程太长导致扭簧的扭转角度过大，提前出现疲劳衰减。安装边界上要注意，这类钩环本身是作为快挂扣件使用，不能作为主承重的安全挂钩使用，挂载的时候要保证挂点完全落入钩体的弯弧内侧，不能压在活动压杆上，因为压杆本身只起到封口作用，不承担主要的挂载拉力，如果重物直接压在压杆上，很容易压开压杆导致物件脱落。

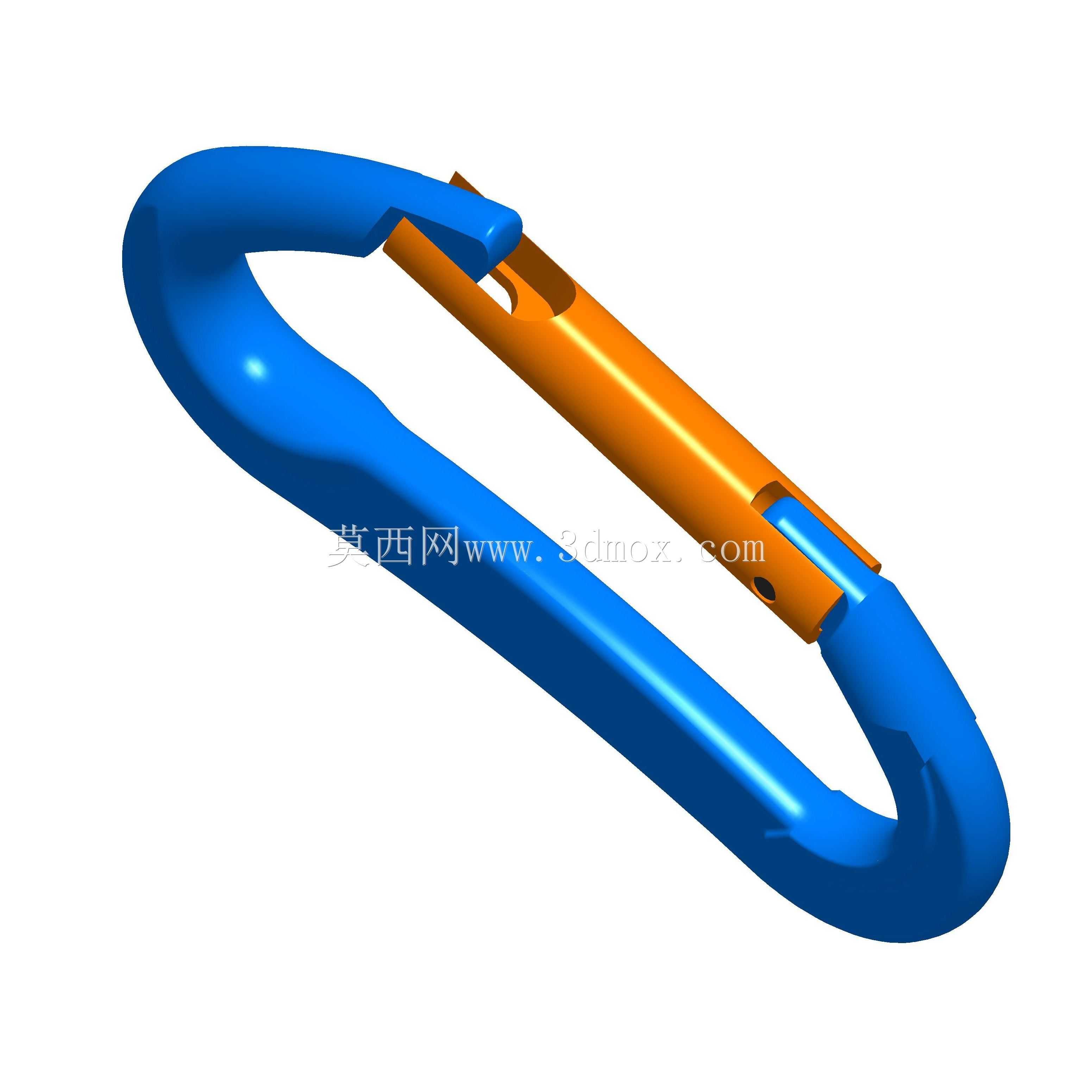

　　建模的时候要特别注意几个配合面的公差，钩体两端安装压杆的同轴度要控制在0.1毫米以内，不然压杆装配后会出现转动卡滞，压杆和钩体贴合的封口面要做微小的错位限位，就是压杆复位到闭合位置时，会被钩体端部的凸台挡住，不会因为外力往钩体外侧转动，保证闭合状态的可靠性。表面处理上，钩体主体和压杆做了不同的颜色区分，一方面是外观辨识度更高，另一方面也方便使用者快速找到按压的位置，在光线不好的作业环境里也能单手操作开合。很多人在做这类零件建模的时候，容易忽略圆角的处理，钩体所有和绳索、织带接触的边缘都要做R1以上的圆角，不然尖锐的边缘会在受力的时候割断织带或者磨坏绳索的保护层，带来安全隐患。另外扭簧的选型要匹配压杆的复位力，力太小的话压杆闭合不紧，容易被意外碰开，力太大的话单手按压的时候需要很大的力气，操作体验很差，一般来说按压的力控制在15牛到20牛之间是比较合适的，既保证闭合的可靠性，又不会让操作太费力。

　　在实际的行业应用里，这类弹簧钩环还会根据使用场景做不同的改型，比如用于水上作业的款式会在所有配合缝隙处增加密封结构，避免水进入腔体导致弹簧锈蚀，用于消防场景的款式会在压杆上增加额外的锁止结构，需要先转动锁套才能按压压杆，防止意外触碰导致开口打开，而普通民用户外的款式就像这个模型的结构，依靠扭簧的自复位就足够满足使用需求。设计的时候还要考虑零件的加工工艺，钩体本身是铝合金锻压成型后再做CNC精加工，这样整个零件的纤维流线是连续的，比直接用型材弯出来的钩体强度高30%以上，不会在受拉力的时候从弯弧处断裂，压杆也是采用同材质的铝合金加工，和钩体的热膨胀系数一致，在高低温环境下不会因为膨胀量不一样出现配合卡滞的问题。
