带肋螺纹钢筋建筑结构用材

日常做建筑结构配套建模时，带肋钢筋是绕不开的基础构件，这次做的这个带肋钢筋模型，完全贴合现场实际使用的热轧带肋钢筋形态做的还原。先从实际应用场景说，这类钢筋最核心的使用场景就是钢筋混凝土结构里，不管是民用住宅的梁板柱配筋、市政道路的路面配筋、水利工程的坝体结构配筋，还是工业厂房的设备基础配筋，都要用到这类带肋钢筋，和光圆钢筋比，它表面的螺旋肋结构能大幅提升和混凝土的握裹力，避免结构受力时钢筋和混凝土之间出现滑移，保证结构整体的受力协同性。

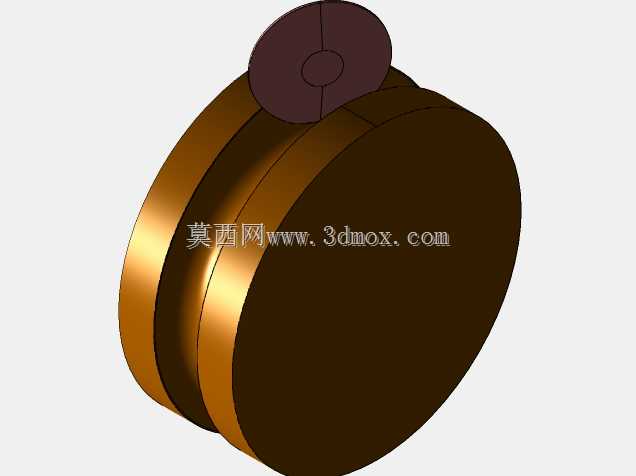

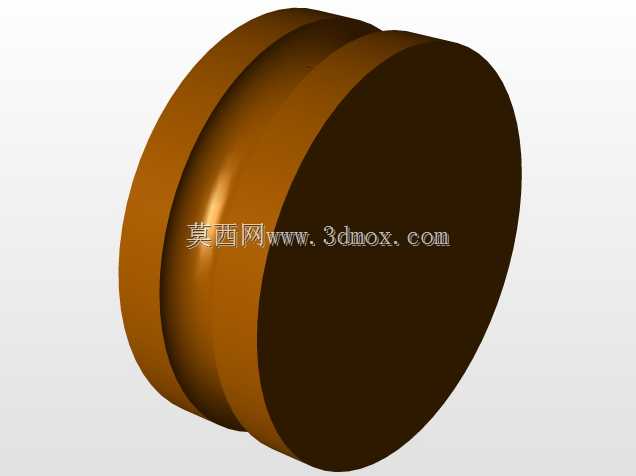

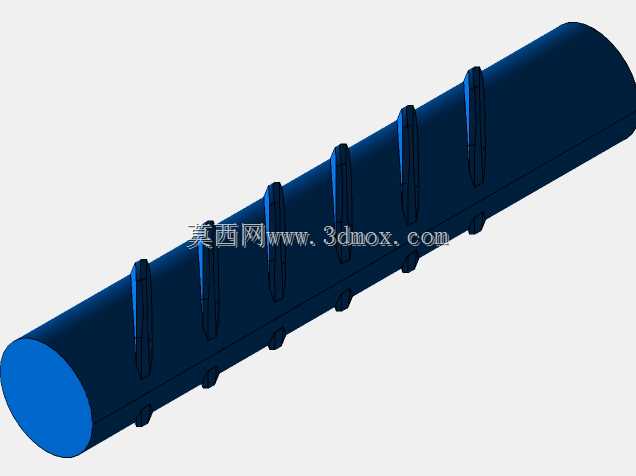

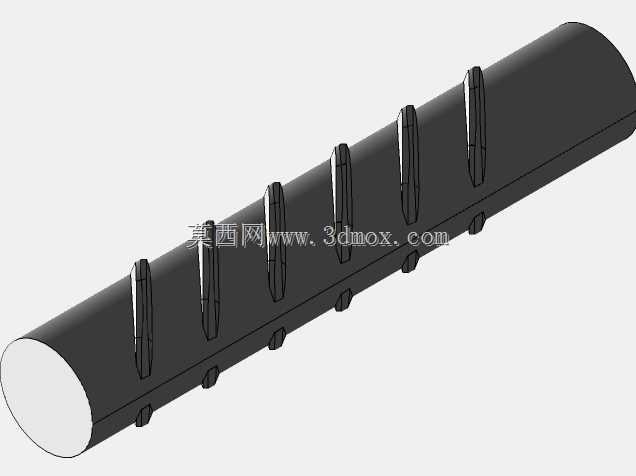

做这个模型的时候，首先要考虑的就是肋的形态参数，实际工程里的带肋钢筋，横肋的螺旋升角、肋高、肋间距都是和钢筋公称直径严格匹配的，不能随便做个凸起就当肋，不然做出来的模型导入结构受力分析软件的时候，握裹面的模拟参数就会和实际值偏差很大。建模的时候先做基体的圆柱特征，这里要注意，钢筋的端部不是完全平直的直角切口，实际现场切断的钢筋端部会有轻微的剪切斜角，模型里也做了对应的还原，避免做出来的构件过于理想化，和现场实际物料脱节。

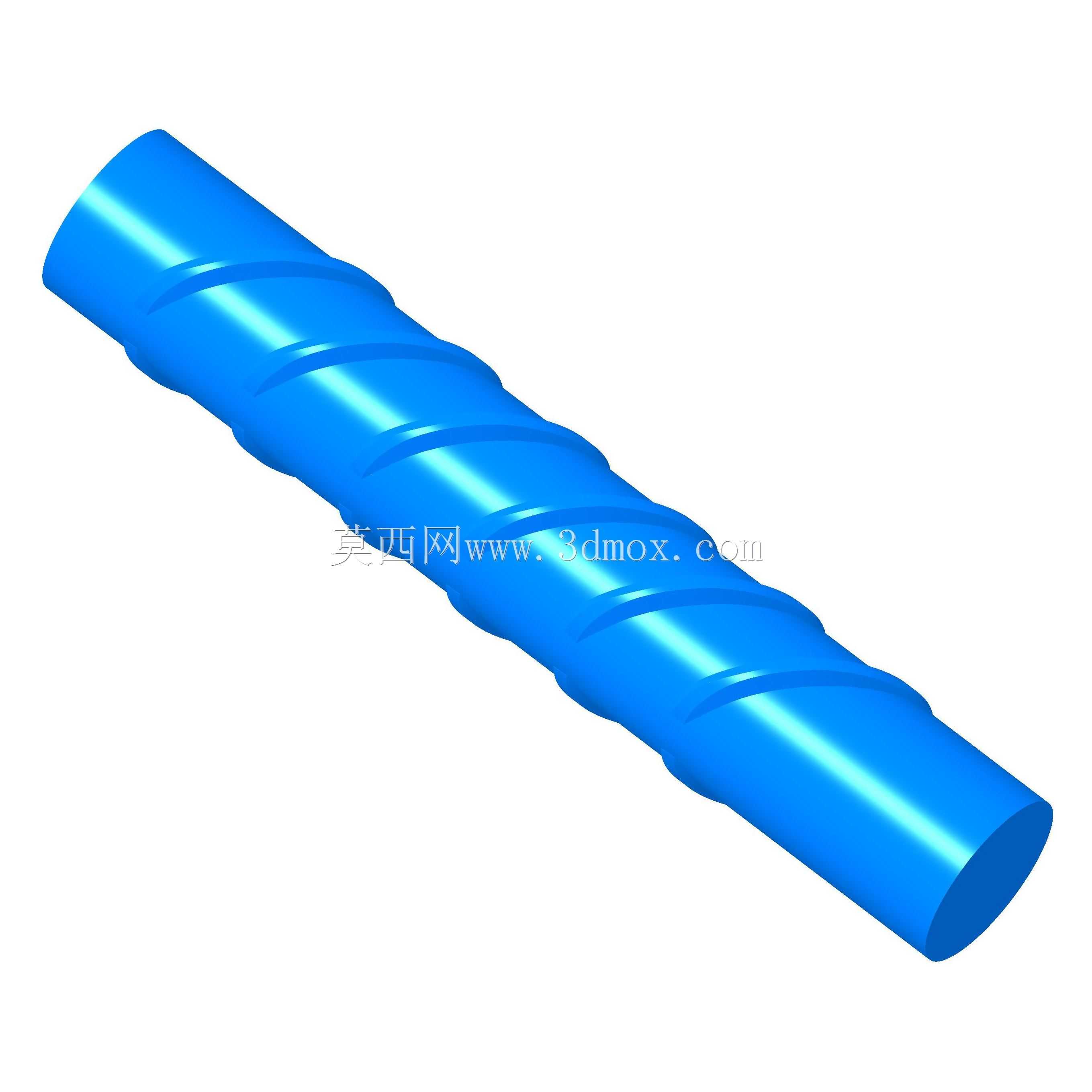

然后说安装边界的问题，实际工程里钢筋进场之后，要做调直、切断、弯折、绑扎连接或者机械连接，所以模型的圆柱段同轴度必须做准，不能有弯曲变形，不然做配筋组装的时候，相邻钢筋的间距、保护层厚度的模拟就会出错。表面的螺旋肋是沿钢筋全长连续分布的，在钢筋连接的区段，比如直螺纹套筒连接的位置，肋会被套丝工艺切削掉，不过这个模型还原的是原材状态的钢筋，所以肋是连续贯通的，要是做施工段的配筋模型，可以在对应位置做切除特征来模拟套丝后的状态。

从功能特性来说，带肋钢筋的核心作用是承受混凝土结构里的拉应力，混凝土本身的抗压性能好但抗拉强度很低，结构受弯、受拉的时候，拉应力主要由钢筋承担，表面的肋就是为了把钢筋承受的拉力均匀传递给周边的混凝土，避免应力集中导致的混凝土开裂。建模的时候特意把肋的侧面做了微小的拔模斜度，和实际热轧成型的钢筋脱模斜度一致，不是直角凸起，这样不管是做渲染出图，还是做3D打印的实体样件，都不会出现脱模困难或者渲染失真的问题。

尺寸方面，这个模型的公称直径是按照常规工程常用的规格做的基准，使用者可以根据自己的项目需求，通过全局缩放调整到对应规格，因为肋的参数是和公称直径成比例关联的，缩放之后肋高、肋间距的比例不会失调，不用重新调整螺旋线的参数。另外要注意，钢筋在结构里布置的时候，端部需要做弯钩或者锚固段，这个基础模型是直条原材的状态，做具体项目配筋的时候，可以在这个基础上添加端部弯折、锚固板之类的特征，不用从零开始建模，能省不少重复建模的时间。

之前做过几个项目的配筋模型，一开始用网上随便找的钢筋模型，要么肋的方向不对，是环形的不是螺旋的，要么肋高比例不对，导入BIM模型里做碰撞检查的时候，老是出现误判，以为钢筋和模板或者管线碰撞了，实际是模型本身的肋做高了。这次做的这个模型，肋的参数完全参照现行热轧带肋钢筋的外形尺寸要求，螺旋方向也是和实际生产的钢筋一致，横肋和纵肋的衔接位置做了平滑过渡，没有突兀的棱角，不管是做结构受力的有限元分析，还是做施工场地的物料堆放模拟，或者是做配筋节点的深化设计，都能直接用，不会出现参数不匹配的问题。

还有个细节，实际钢筋表面不是完全镜面光滑的，会有轻微的氧化皮质感，不过做三维模型的时候，基体做了光滑的圆柱面，要是需要做施工场景的渲染，可以自己给表面添加轻微的粗糙纹理、锈迹纹理，来匹配不同的场景需求，原模型的几何精度足够支撑各类细节的添加，不会因为曲面精度不够导致纹理映射出错。另外，在做钢筋骨架的装配时，这个模型的基准轴在圆柱中心线上，装配的时候直接选中心线和其他构件的参考线配合就行，装配效率很高，不用额外找基准面。
