快速插拔式气路耦合接头结构设计

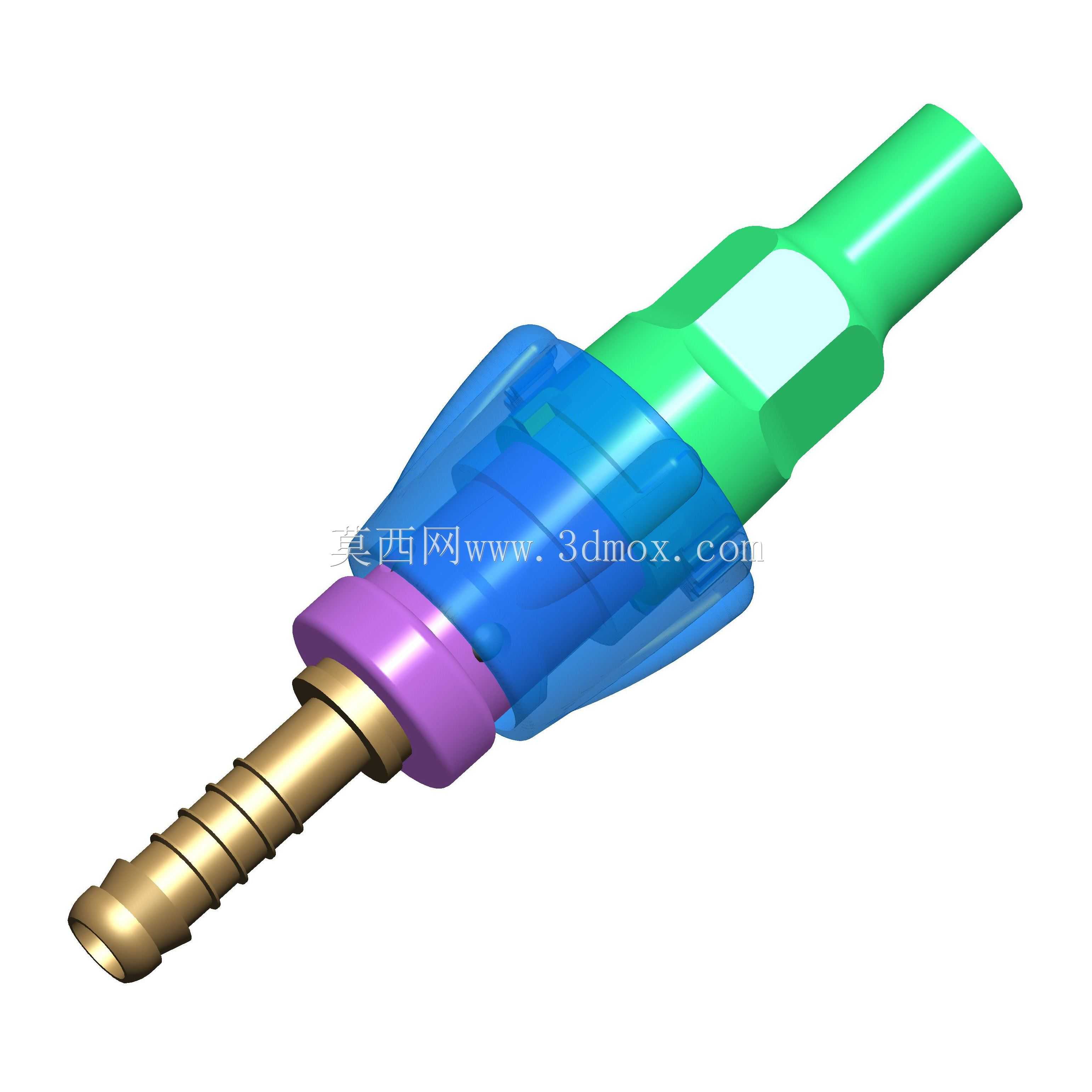

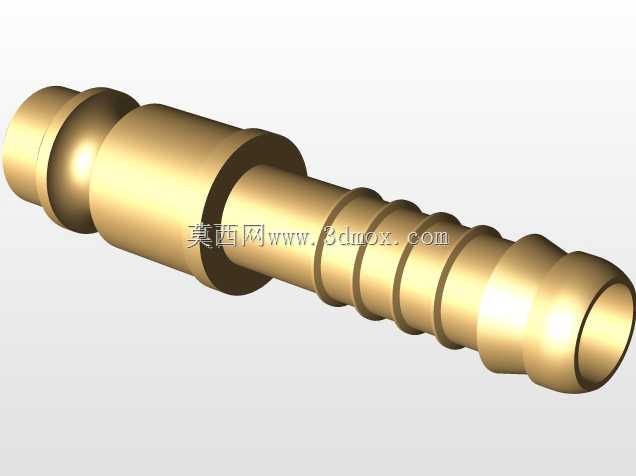

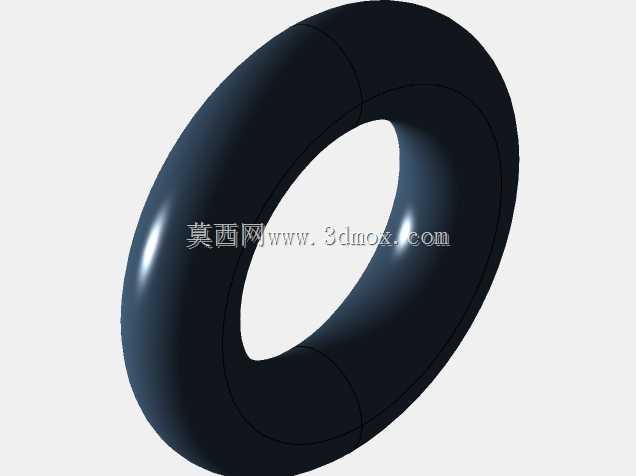

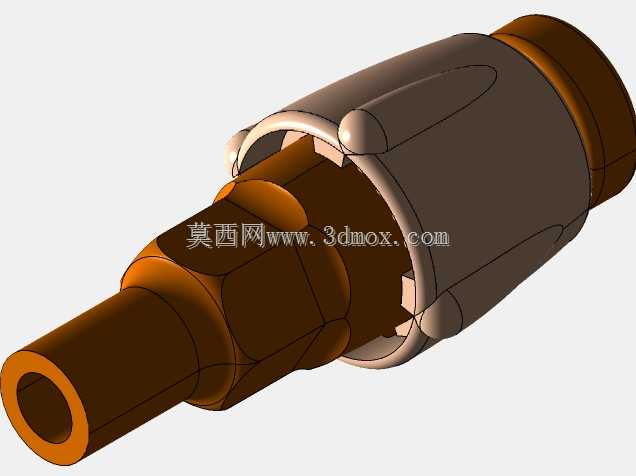

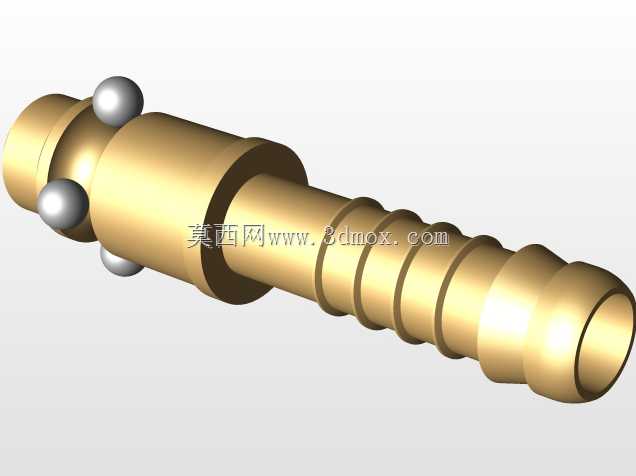

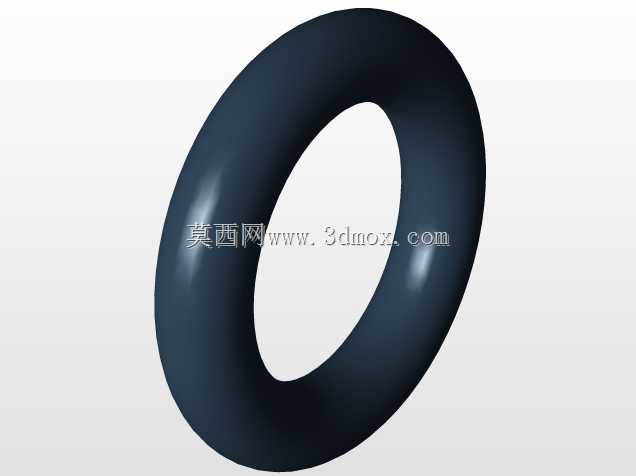

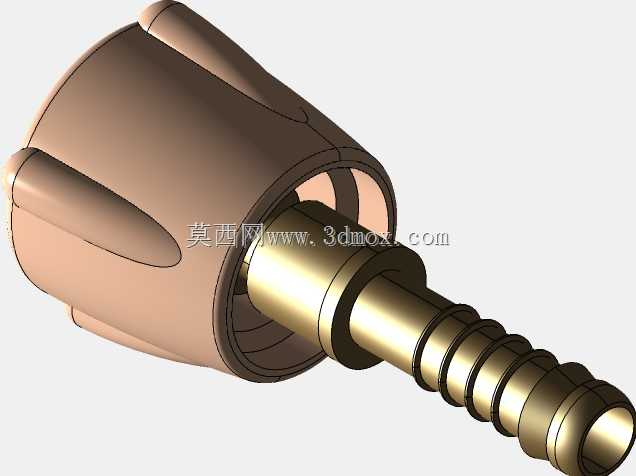

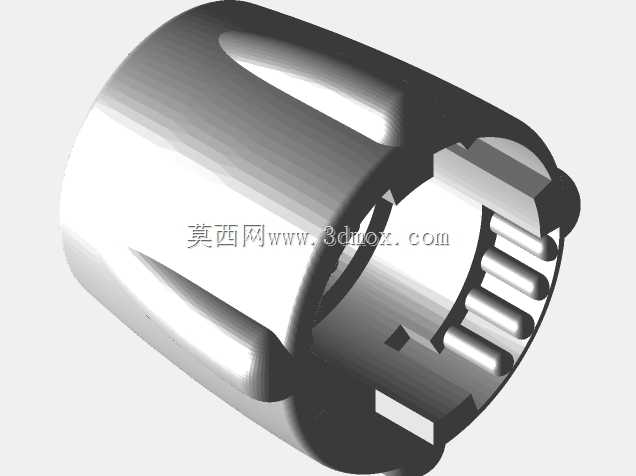

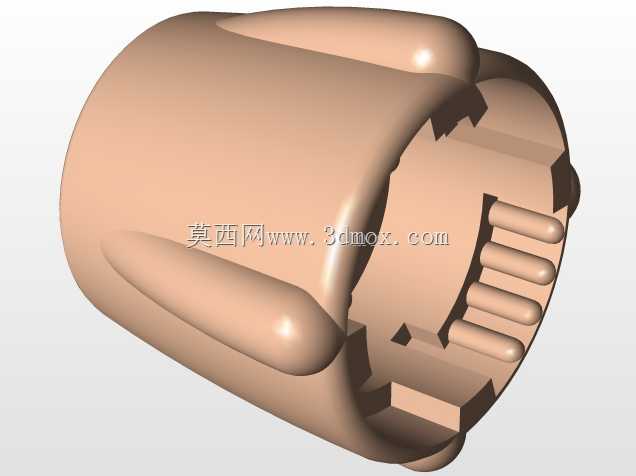

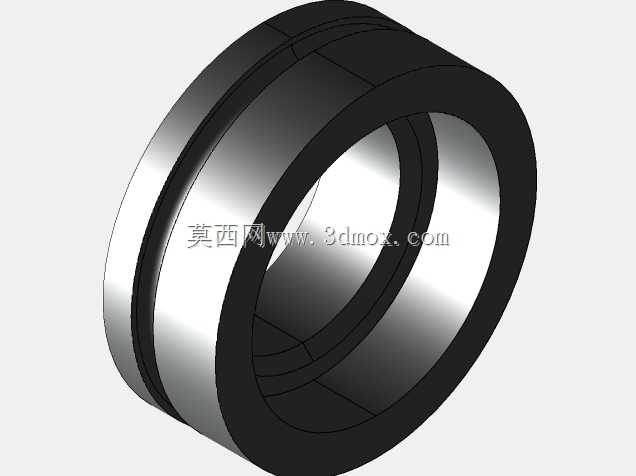

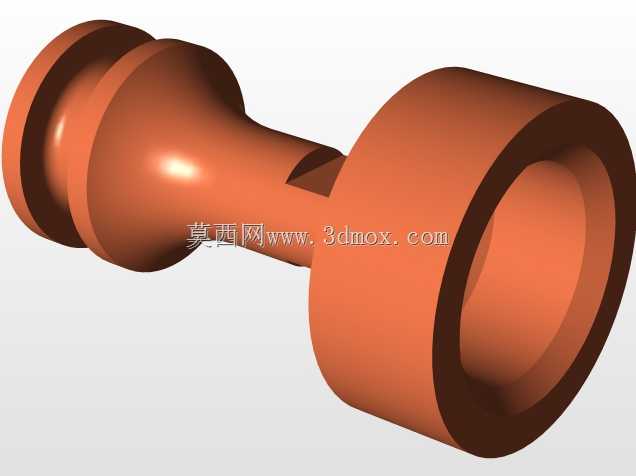

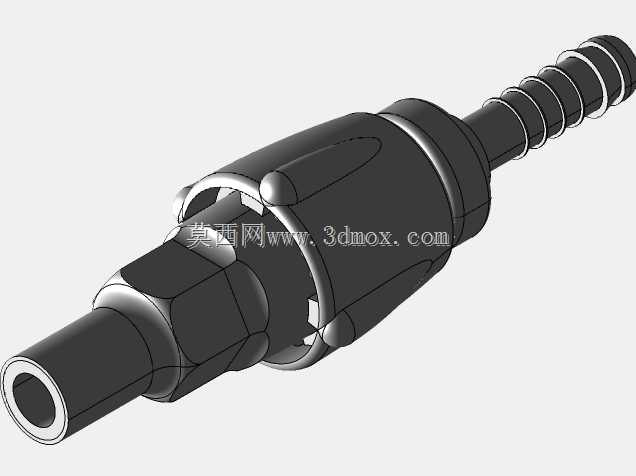

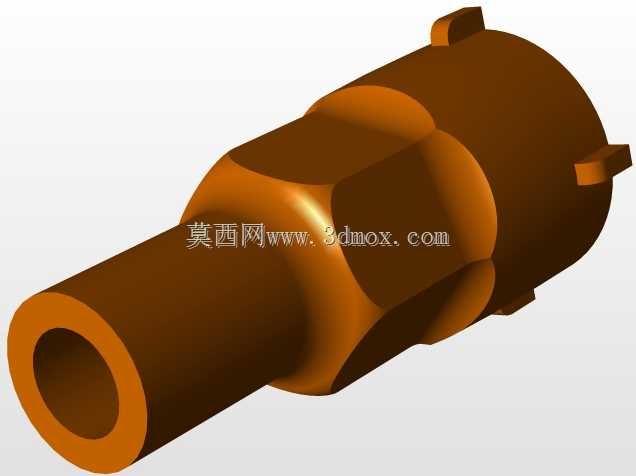

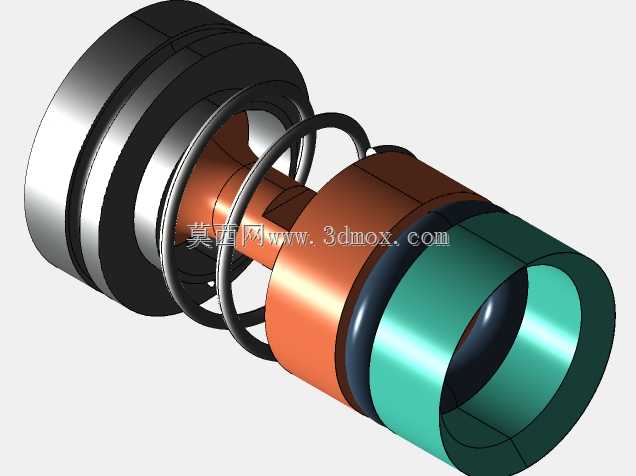

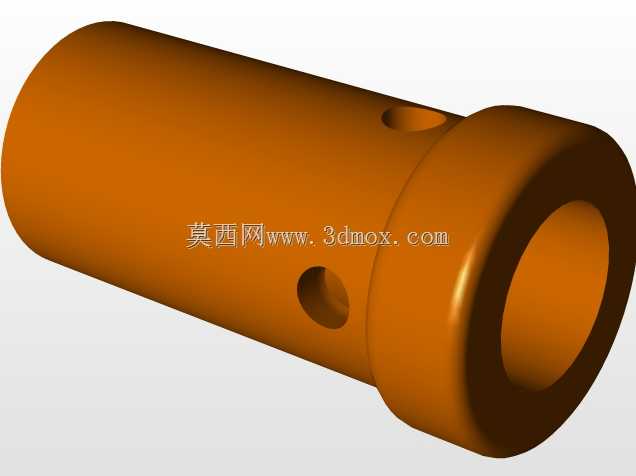

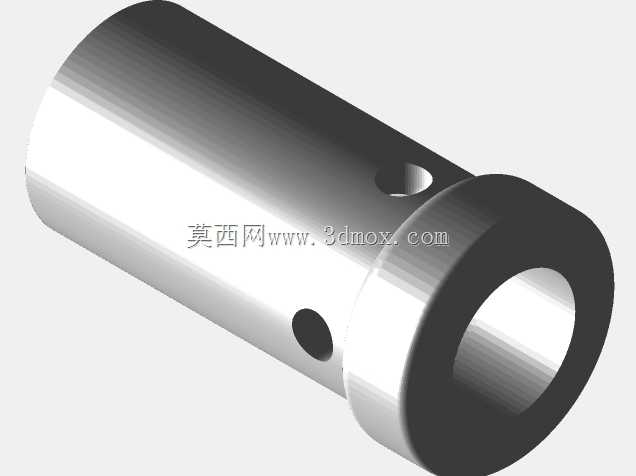

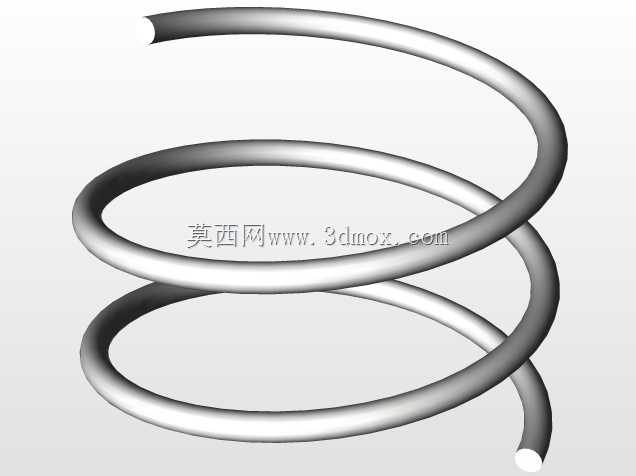

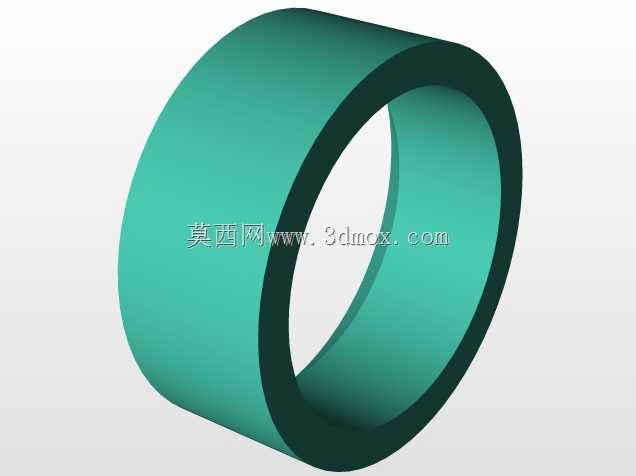

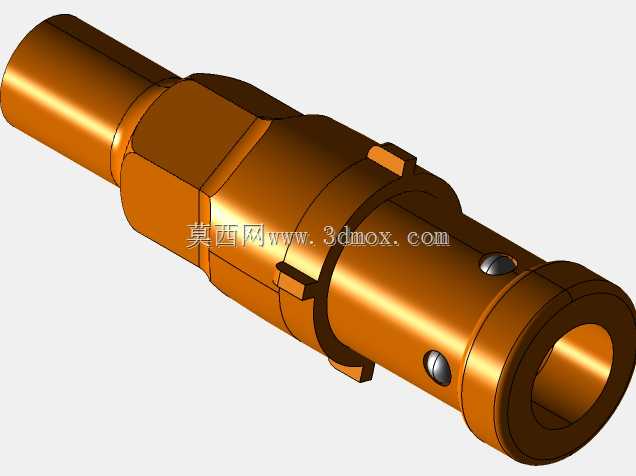

这款快速耦合接头主要面向气动控制回路、低压流体输送场景的管路快速对接需求，在自动化生产线气路排布、实验室气路终端连接、小型气动工具接驳等场景中应用广泛，核心作用是实现管路的无工具快速对接与断开，同时保证连接状态下的密封可靠性，避免管路内介质泄漏。从结构设计逻辑来看，接头采用三段式同轴装配结构，前端金属插芯部分做了多道环形倒刺结构，装配时可直接插入柔性气管内壁，倒刺结构会在气管回弹作用下卡紧管壁，无需额外卡箍即可实现轴向抗拉脱，插芯最前端做了圆弧收口处理，既可以减少插入气管时的管壁划伤，也能在对接时引导公头顺利进入母端密封腔，避免硬插导致的密封件切边损坏。中间的紫色限位环是轴向定位的核心部件，装配时抵接在金属插芯的轴肩位置，同时作为前端蓝色弹性卡爪的轴向支撑，当接头插入对接端时，蓝色透明材质的弹性卡爪会先被对接端内壁撑开，滑入对接端的环形卡槽后自动回弹卡合，实现轴向锁止，需要断开时只需向前推动蓝色卡爪的外套部分，即可让卡爪向内收缩脱离卡槽，顺利拔出接头，整个插拔过程无需额外工具，单手即可完成操作，适配需要频繁切换管路连接的作业场景。后端的绿色握持段做了多面防滑切边结构，表面没有做额外滚花，而是通过平面切边增大手指握持时的摩擦力，即使手上沾有少量油污或水渍，也能稳定施力完成插拔操作，握持段内部做了阶梯通孔，与前端金属插芯的内孔同轴度控制在0.05mm以内，避免管路通径突变导致的介质流阻增大，减少气流输送过程中的压力损失。从安装边界来看，接头整体外径最大处为蓝色卡爪段，适配的对接端内孔尺寸公差带控制在H7级别，插入深度有明确的限位台阶，插入到位后会有明显的触感反馈，避免插入不到位导致的密封失效或插接过深导致的内部结构卡滞。金属插芯部分采用黄铜材质，兼顾刚性与耐腐蚀性，适配PU、PE等常见的柔性气动管路，非金属部分的弹性卡爪采用透明TPU材质，既保证足够的弹性变形量实现锁止，也能通过透明材质观察内部卡爪的开合状态，方便排查连接故障，握持段采用硬质POM材质，抗形变能力强，长期受力不会出现开裂问题。在密封设计上，卡爪内侧集成了一体式的O型密封槽，装配时无需额外加装密封件，密封件随卡爪同步动作，对接到位后密封件会被挤压在插芯与对接端内壁之间，形成径向密封，可承受0.8MPa以内的气压无泄漏，满足常规气动回路的工作压力要求。设计过程中特意规避了传统快插接头需要按压外圈才能解锁的结构，将解锁动作与插拔施力方向做了同向优化，操作时握持绿色段向前推送即可同步完成解锁与拔出，动作路径更短，在狭小安装空间内操作时不会因为周边部件干涉导致无法按压解锁按钮，适配设备内部排布紧凑的气路安装场景。接头的整体长度控制在适配常规管路弯曲半径的范围内，安装后不会因为接头过长导致管路弯折死折，保证气路通畅，金属插芯的倒刺间距经过反复验证，既不会因为倒刺过密导致气管插入困难，也不会因为倒刺过疏导致抗拉脱力不足，常温下轴向拉脱力可达到150N以上，满足常规气动管路的抗拉要求。
