加长柄快脱式棘轮扳手结构设计

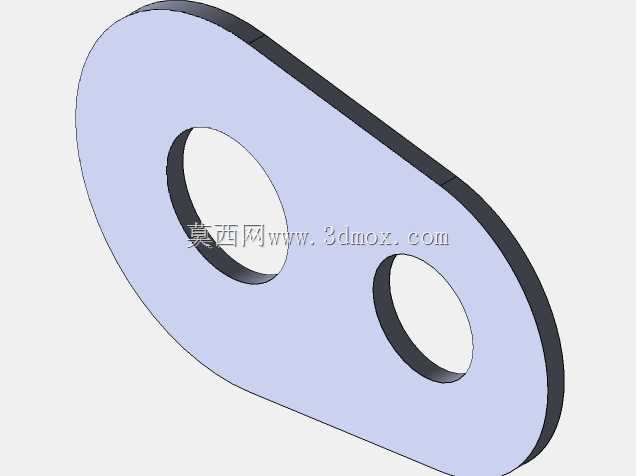

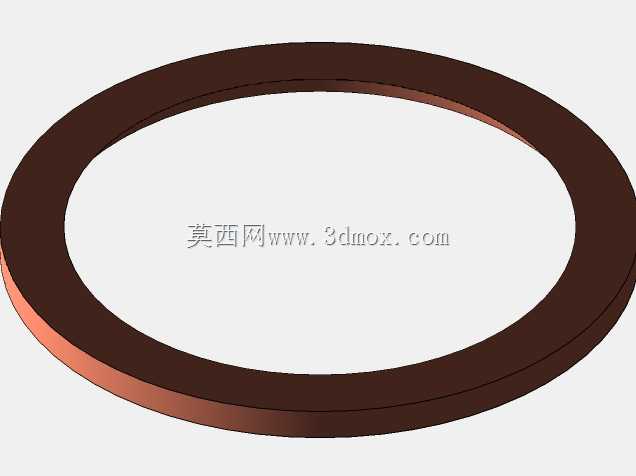

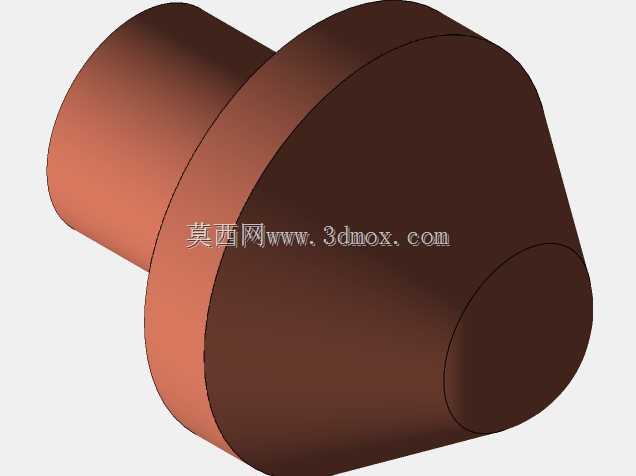

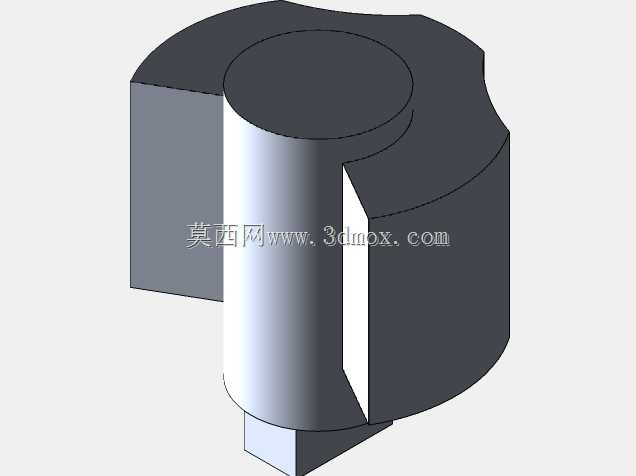

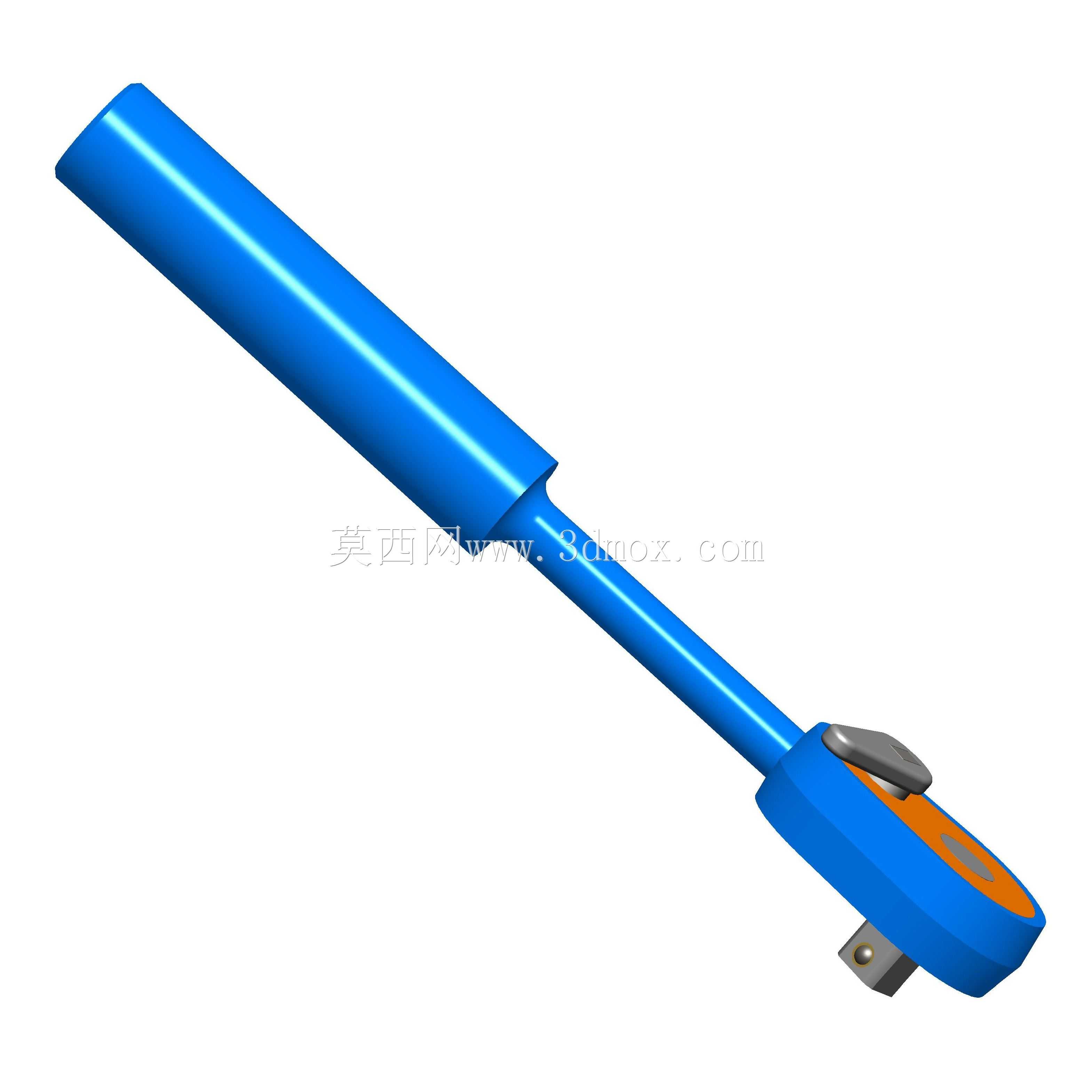

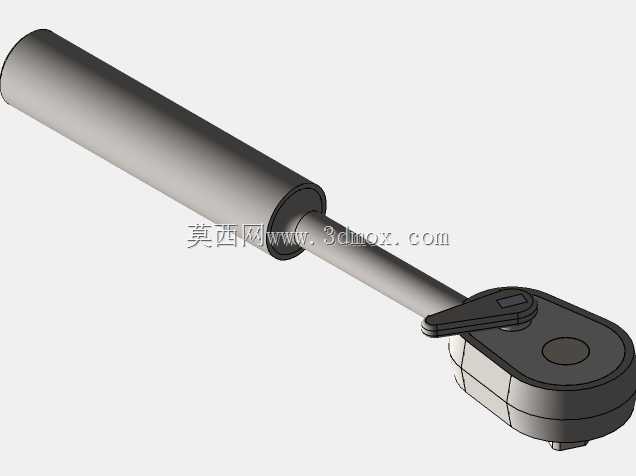

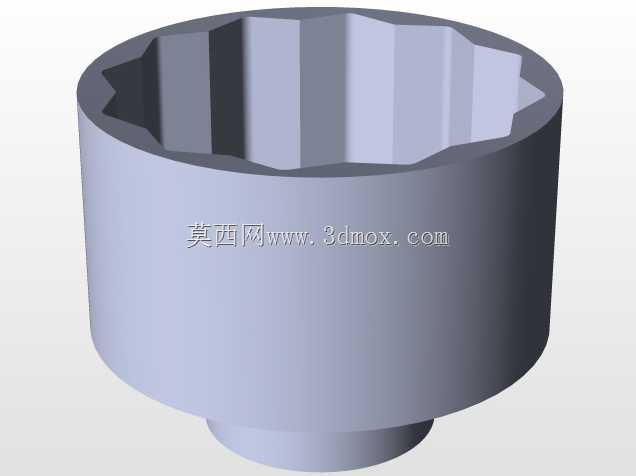

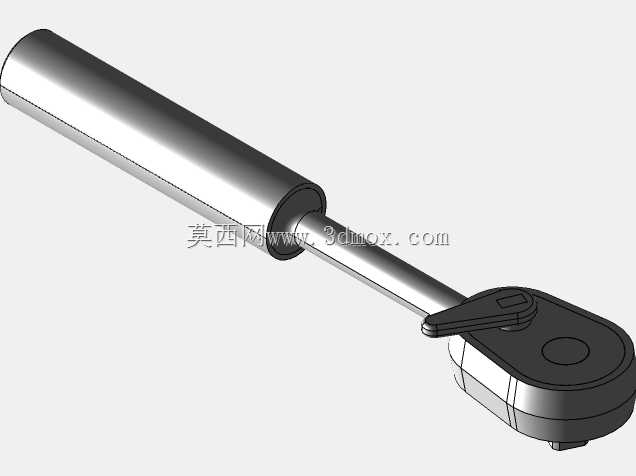

日常设备维保、产线装配、汽修作业场景里，螺栓拆装的效率一直是影响作业进度的核心环节，普通开口扳手或者固定扳手需要反复脱离螺栓调整咬合角度，在狭窄操作空间里甚至无法完成整周转动，这时候棘轮扳手的单向锁止特性就解决了这个痛点，这款加长柄棘轮扳手的结构设计，正是针对大扭力需求、深腔操作场景做的定向优化。先看实际使用的功能逻辑，棘轮头内部采用棘爪与棘轮齿的单向啮合结构，拨片切换方向后，正向转动手柄时棘爪卡入棘轮齿槽带动套筒输出扭力，反向转动手柄时棘爪沿棘轮齿斜面滑过，无需脱离螺栓即可完成空回程，连续转动作业的效率比普通扳手提升六成以上，头部设置的快脱按钮按下后可以锁定套筒钢珠，快速更换不同规格的套筒，适配不同尺寸的外六角螺栓，避免作业过程中套筒意外脱落。设计阶段首先要考虑的是受力边界，加长手柄的设计本质是通过延长力臂降低操作所需的施加力，按照常规手动操作的最大握持力计算，手柄长度设定在250mm区间时，普通人施加20kg的握持力即可输出接近50N·m的扭力，足够覆盖M6到M12规格普通强度螺栓的锁紧需求，手柄采用渐变直径设计，靠近棘轮头的位置直径收窄到12mm，握持端直径放大到18mm，既保证了杆部的抗扭强度，又能提升握持的贴合度，表面做圆弧过渡处理，没有尖锐棱角，长时间握持作业不会硌手。棘轮头的尺寸控制是设计的核心难点，头部外径控制在35mm以内，厚度控制在16mm，这样的尺寸边界可以伸入大部分设备的狭窄装配空间，比如发动机舱周边的螺栓位、机柜内部的固定螺栓位，不会因为头部尺寸过大出现干涉，棘轮齿采用细齿设计，啮合齿数达到36齿，回程转动角度仅需10度即可完成下一次啮合，在操作角度受限的场景下依然可以连续作业，不会出现因为转动空间不足无法扳动的问题。安装适配层面，棘轮头的驱动方采用标准1/4英寸方榫尺寸，方榫上设置的钢珠卡位结构符合通用手动工具的接口标准，可以适配市面上所有同规格的标准套筒、转接头、批头，不需要定制专属配件，降低了工具的使用成本。手柄和棘轮头的连接位置采用过盈配合加横向销钉固定的结构，避免大扭力作业时手柄和头部出现松脱，手柄外层的包覆结构做了防滑纹理设计，沾有少量油污的情况下依然可以稳定握持，不会出现打滑脱手的问题。实际作业场景中，这款工具可以覆盖家电装配、自行车维保、小型设备检修、汽修快保等多个场景的螺栓拆装需求，相比普通固定扳手，不需要反复调整咬合位置，尤其是在螺栓位置较深、周围有结构遮挡的情况下，加长的手柄可以绕过遮挡结构伸到操作位，细齿棘轮的小回程角度可以在有限的摆动空间里持续锁紧螺栓，快脱结构的设计让更换套筒的时间缩短到一秒以内，不需要手动拉扯套筒的锁定环，单指按压即可完成拆卸更换。设计过程中还要考虑受力的均匀性，棘轮头内部的棘爪采用对称双棘爪结构？不对，这款是单拨片切换的单棘爪结构，棘爪的复位弹簧采用微型压缩弹簧，安装在头部的预留槽位里，弹簧的弹力设定在刚好能推动棘爪贴合棘轮齿的区间，不会因为弹力过大导致反向空转时阻力过大，也不会因为弹力过小导致啮合不到位出现滑齿。手柄的杆部采用等强度设计，从头部到握持端的直径渐变是按照扭力传递的应力分布做的，靠近头部的位置扭力最大，杆部直径做了局部加强，避免长期大扭力使用出现杆部弯曲变形，握持端的直径放大不仅提升握持舒适度，也增加了尾部的重量，平衡整个扳手的重心，让握持时的手感更均衡，不会出现头重脚轻的情况。棘轮头的端盖采用压合结构固定，不需要额外的螺丝固定，减少了头部的突出结构，避免在狭窄空间操作时端盖螺丝刮蹭周边零件，头部的拨片做了凸起防滑设计，戴劳保手套操作时也可以轻松切换正反转方向，不需要摘下手套操作。
