立式脚踏式免接触手部消毒装置结构

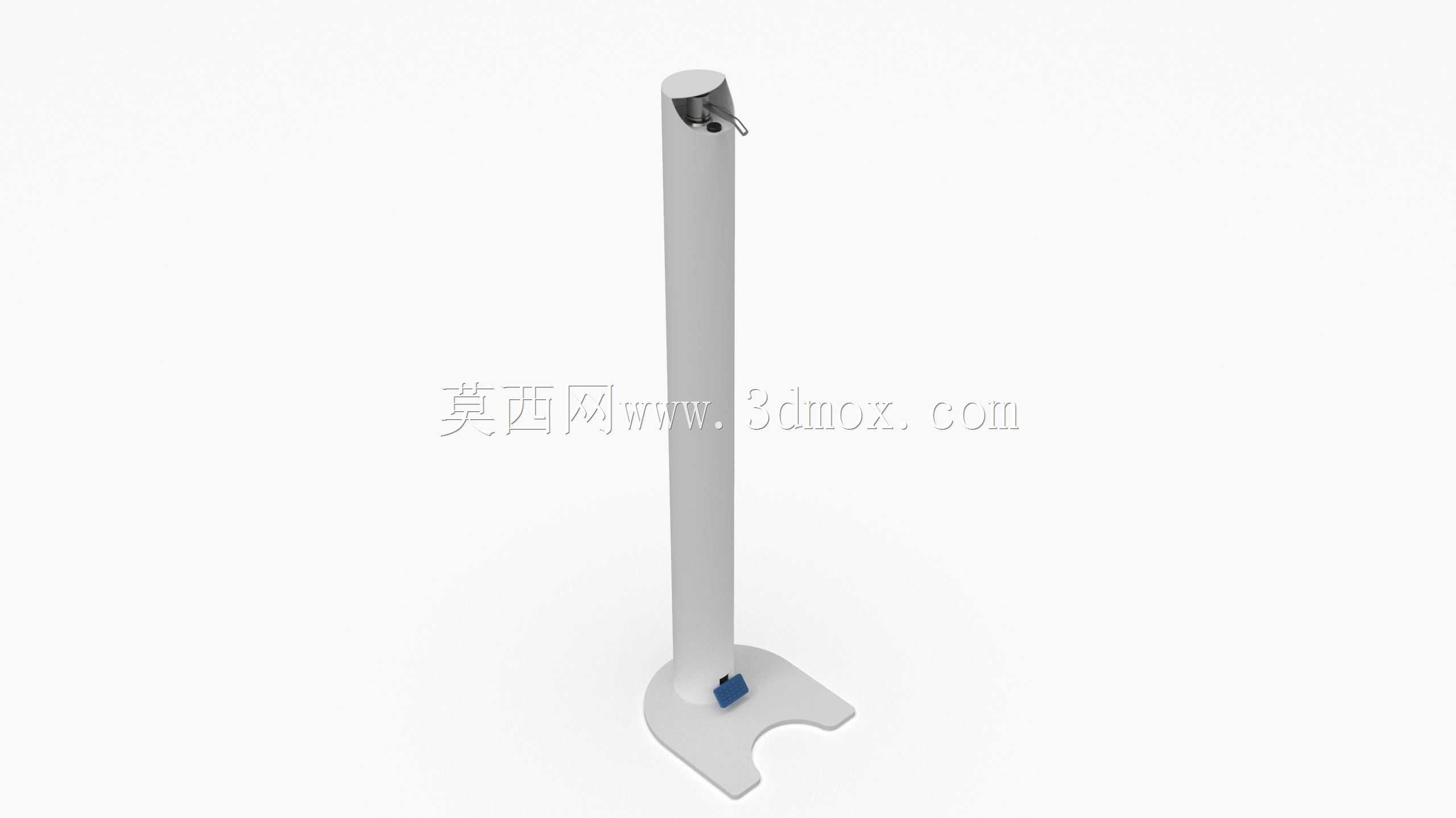

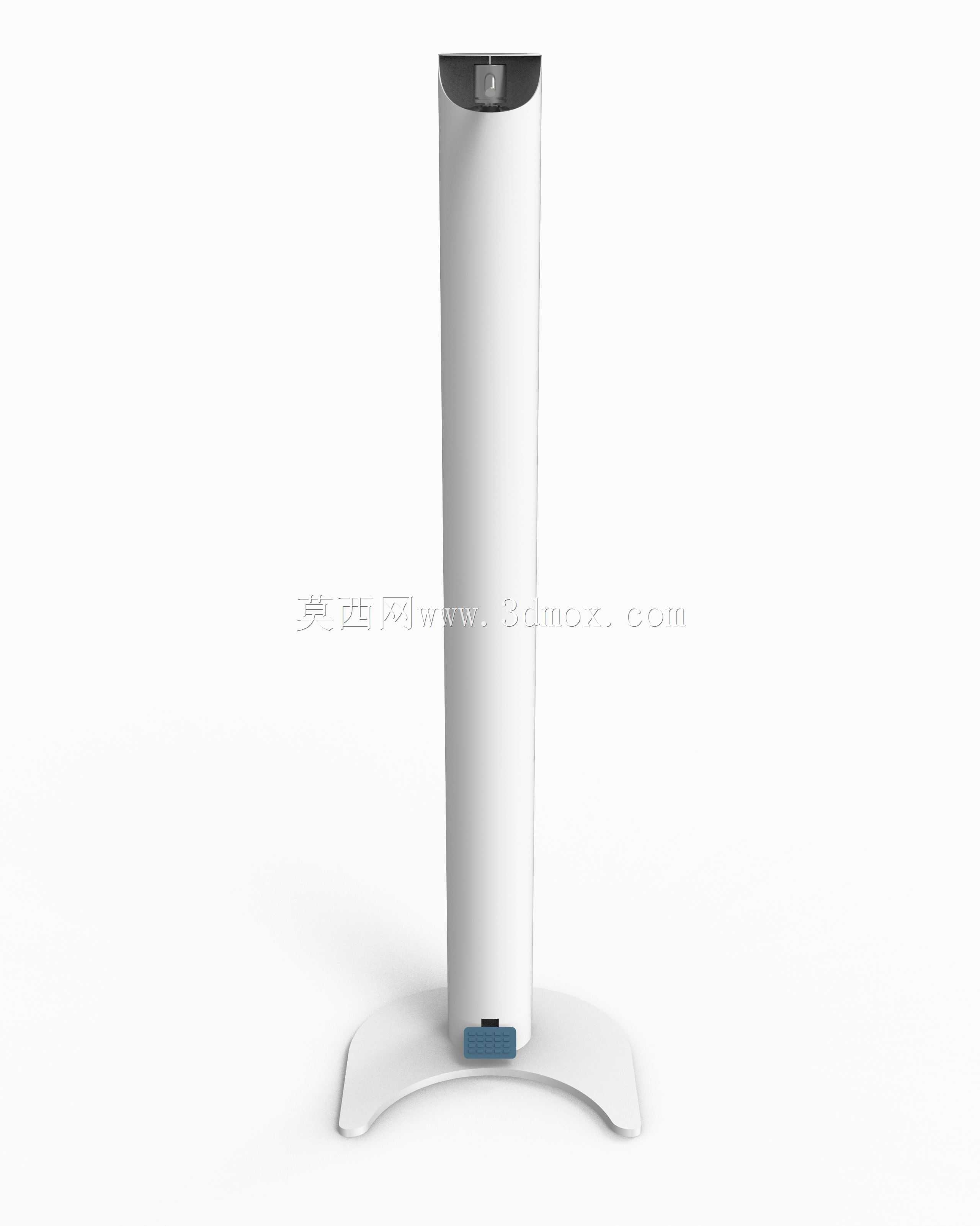

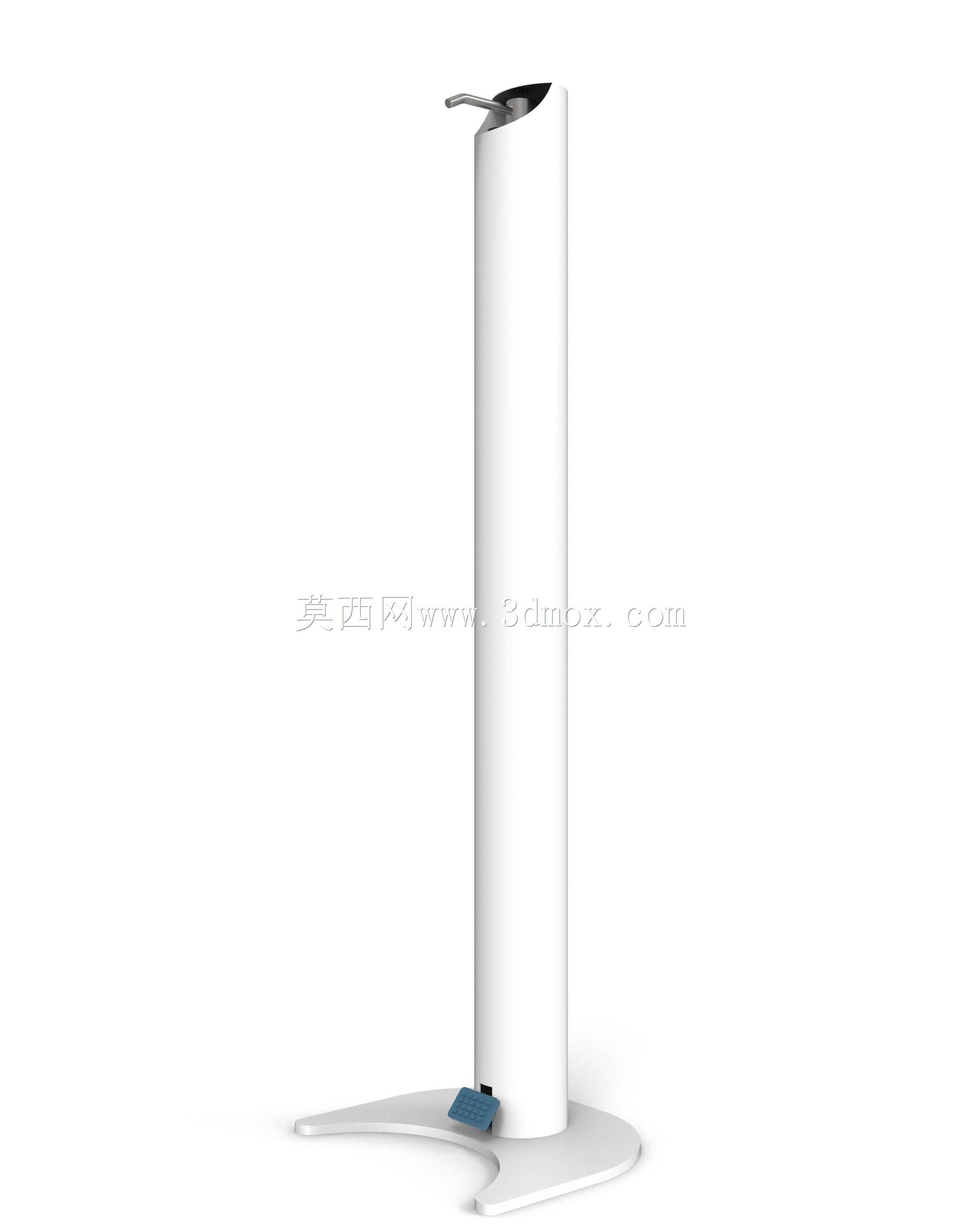

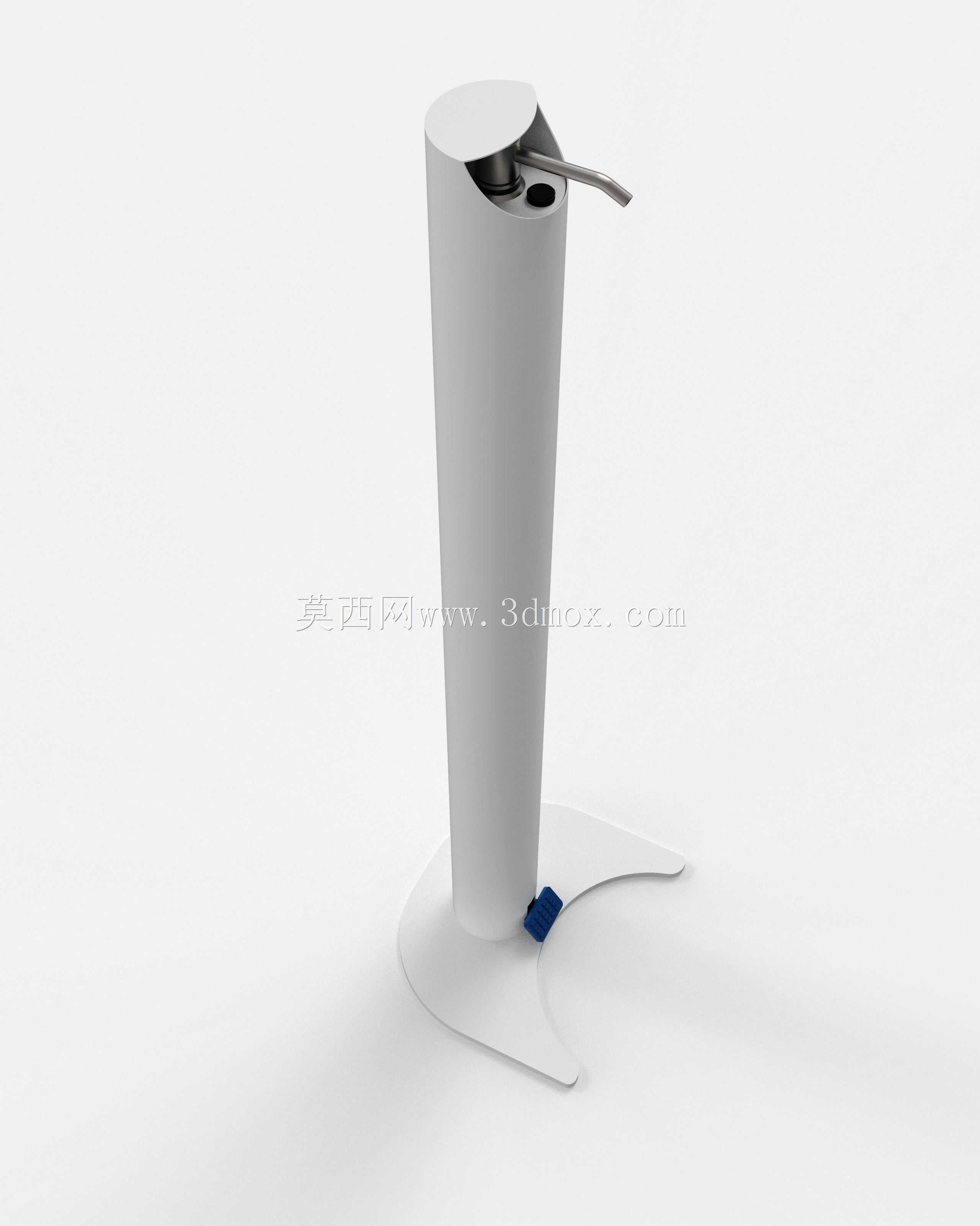

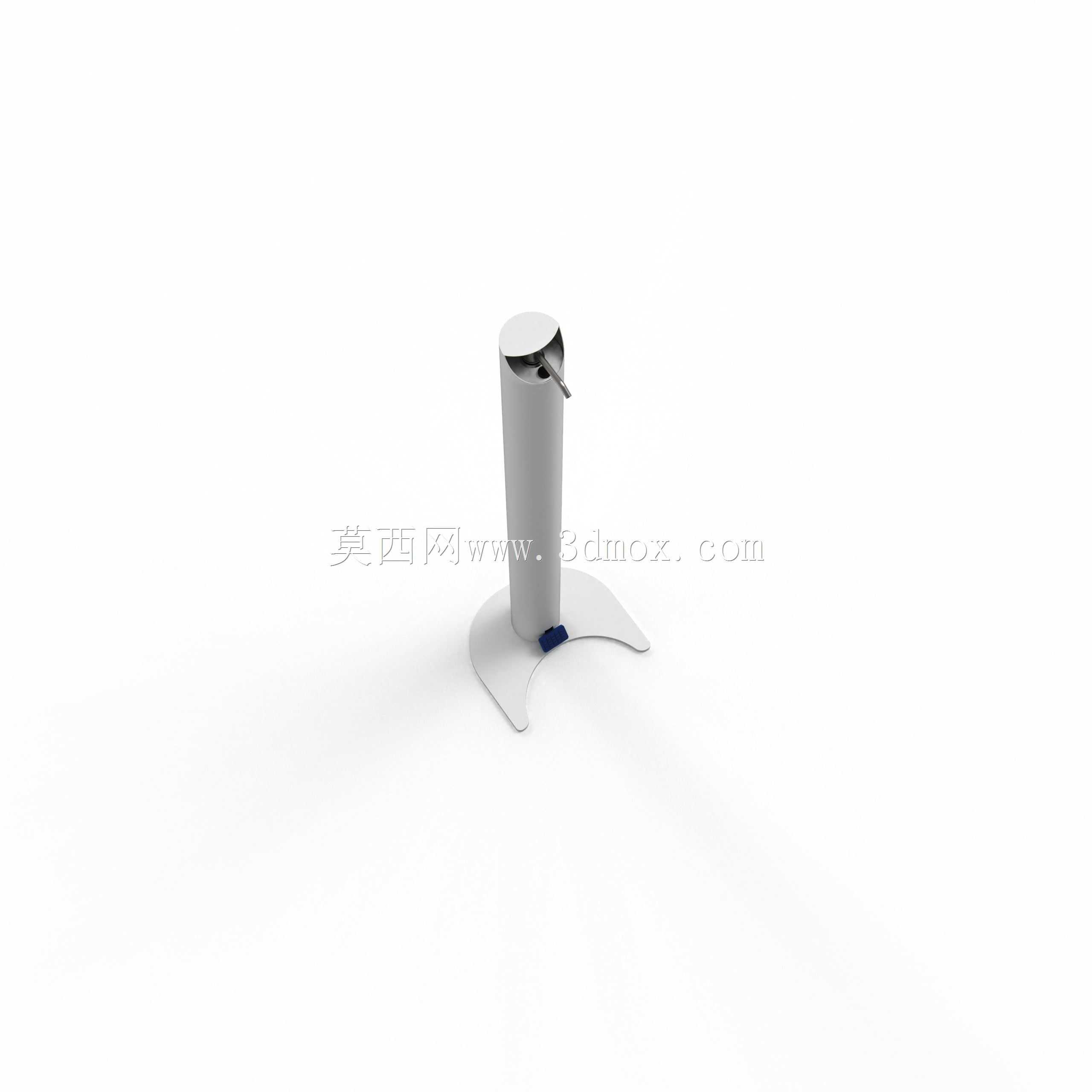

　　在公共卫生防控场景中，人员高频接触的手部消毒环节如果采用手动按压装置，很容易造成接触式交叉污染，这款立式脚踏驱动的手部消毒装置，正是针对商超、医院、学校、办公园区、工厂车间入口这类大流量通行场景开发的专用消毒设备，完全不需要使用者手部接触设备任何部位，通过脚踏动作即可完成消毒凝胶或者消毒液的定量供给，从结构根源上切断接触传播的路径。从整体结构来看，设备采用单立柱立式布局，底部是带缺口的异形稳定底座，立柱采用薄壁圆管型材加工，整体重心沿立柱轴线垂直落在底座支撑范围内，不需要额外打膨胀螺栓固定在地面，就可以在平整的瓷砖、环氧地坪、水泥地面上保持稳定，日常挪动位置也不需要额外拆装，适配临时防疫点位的快速布设需求。

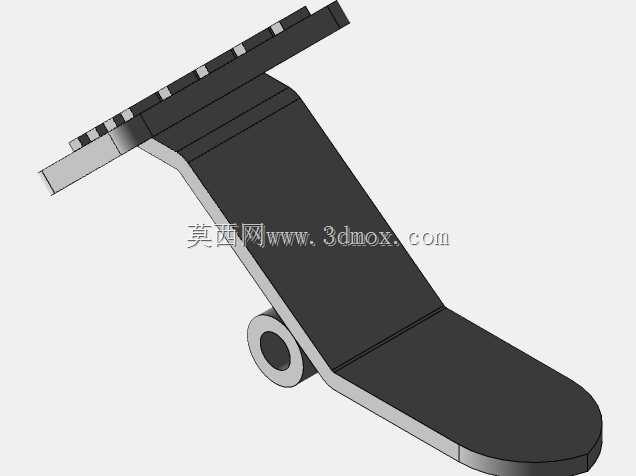

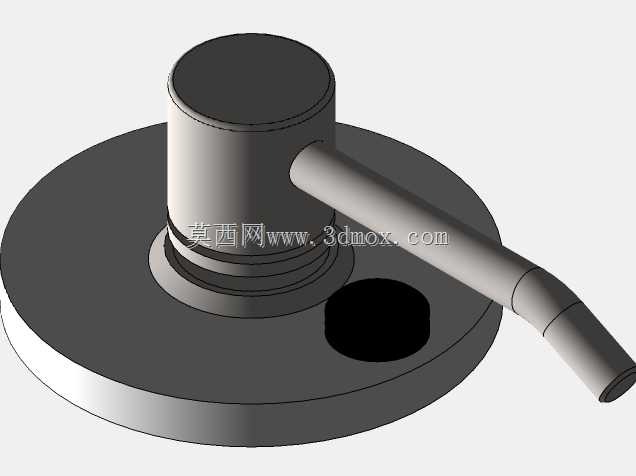

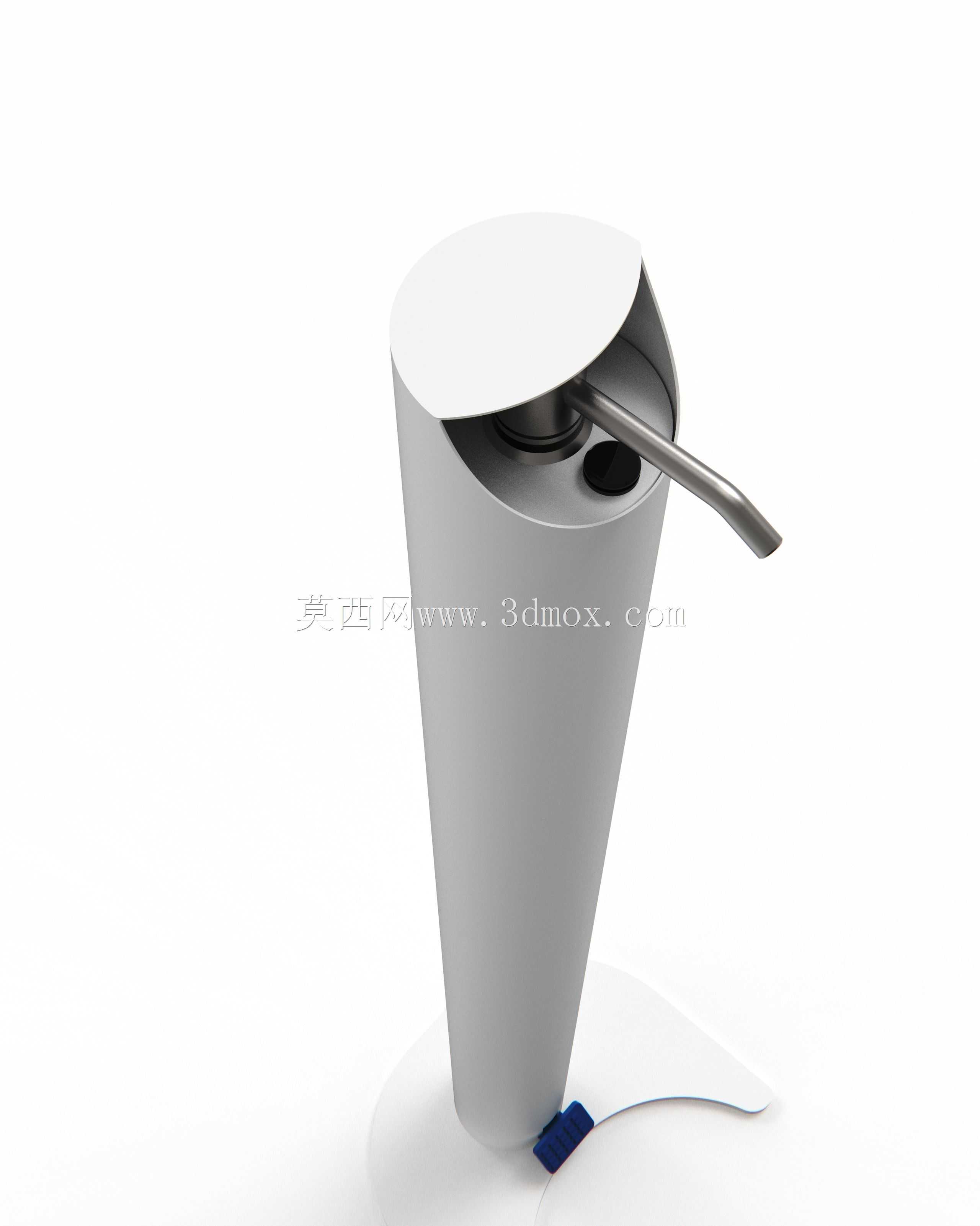

　　底座上的脚踏控制组件采用杠杆式传动结构，隐藏在立柱内部的传动连杆将脚踏端的下压力传递到立柱顶部的出液泵体，不需要外接电源或者气源，纯机械结构就可以实现出液动作，完全规避了电子感应类消毒装置依赖供电、容易受环境温湿度影响出现误触发或者失灵的问题，哪怕是在户外临时点位、断电的应急场景下也可以正常使用。立柱顶部的出液端做了斜向导流设计，使用者伸手到出液口下方时，踩下脚踏踏板，泵体就会压出固定剂量的消毒液，出液角度刚好对准手掌心位置，不会出现消毒液喷溅到衣物或者地面的情况，出液量可以通过内部连杆的行程限位结构调整，适配不同浓度的消毒凝胶、稀释消毒液的供给需求，避免出液量过大造成浪费或者出液不足达不到消毒效果。设计过程中，

　　立柱的高度经过多轮场景适配调整，出液口距离地面的高度刚好适配绝大多数成年人站立时的手部自然抬起高度，不需要使用者弯腰或者抬高手臂，长时间大流量通行时也不会造成使用疲劳，针对儿童通行较多的校园场景，也可以通过更换不同长度的立柱型材调整整体高度，不需要改动其余传动结构，零部件通用化率较高，后期维护更换配件的成本很低。底座的缺口设计一方面是为了避让使用者的脚尖，踩下踏板时脚可以完全伸入底座下方，不会出现磕碰鞋尖的情况，另一方面也减少了底座的材料用量，同时保留了足够的支撑跨度，哪怕使用者不小心轻微倚靠立柱，也不会出现设备倾翻的情况。设备的所有外露结构件都采用光滑圆弧过渡，没有尖锐的棱角，避免人员通行时剐蹭造成受伤，立柱表面做了哑光防腐处理，

　　日常可以直接用消毒喷剂擦拭表面，不会出现涂层脱落或者锈蚀的情况，适合高频次消杀的使用环境。内部的传动连杆采用防锈金属材质，泵体与消毒液接触的部件采用耐腐材质，长期接触含氯消毒液、酒精类消毒用品也不会出现腐蚀老化漏液的问题，日常维护只需要定期打开顶部的补液口加注消毒液，检查连杆连接部位的销轴磨损情况即可，不需要复杂的维保操作。在安装边界上，设备整体占地范围仅相当于一张普通办公椅的底座面积，布设时只需要预留出使用者站立的空间以及脚踏操作的前后距离即可，不需要在墙面做固定安装，不管是放在入口通道的侧边，还是闸机旁的空余位置都可以适配，不会占用过多的通行空间，对于通道宽度有限的老旧楼宇、小型商铺入口也能顺利布设。和常见的台式手动消毒瓶、壁挂式感应消毒器相比，这款立式脚踏结构不需要依托台面或者墙面安装，纯机械驱动的结构可靠性更高，免接触的操作方式更符合公共场景的卫生要求，整体结构没有复杂的电子元器件，生产加工难度低，普通的五金加工车间就可以完成全流程的加工装配，量产成本可控，适合大范围推广布设。
