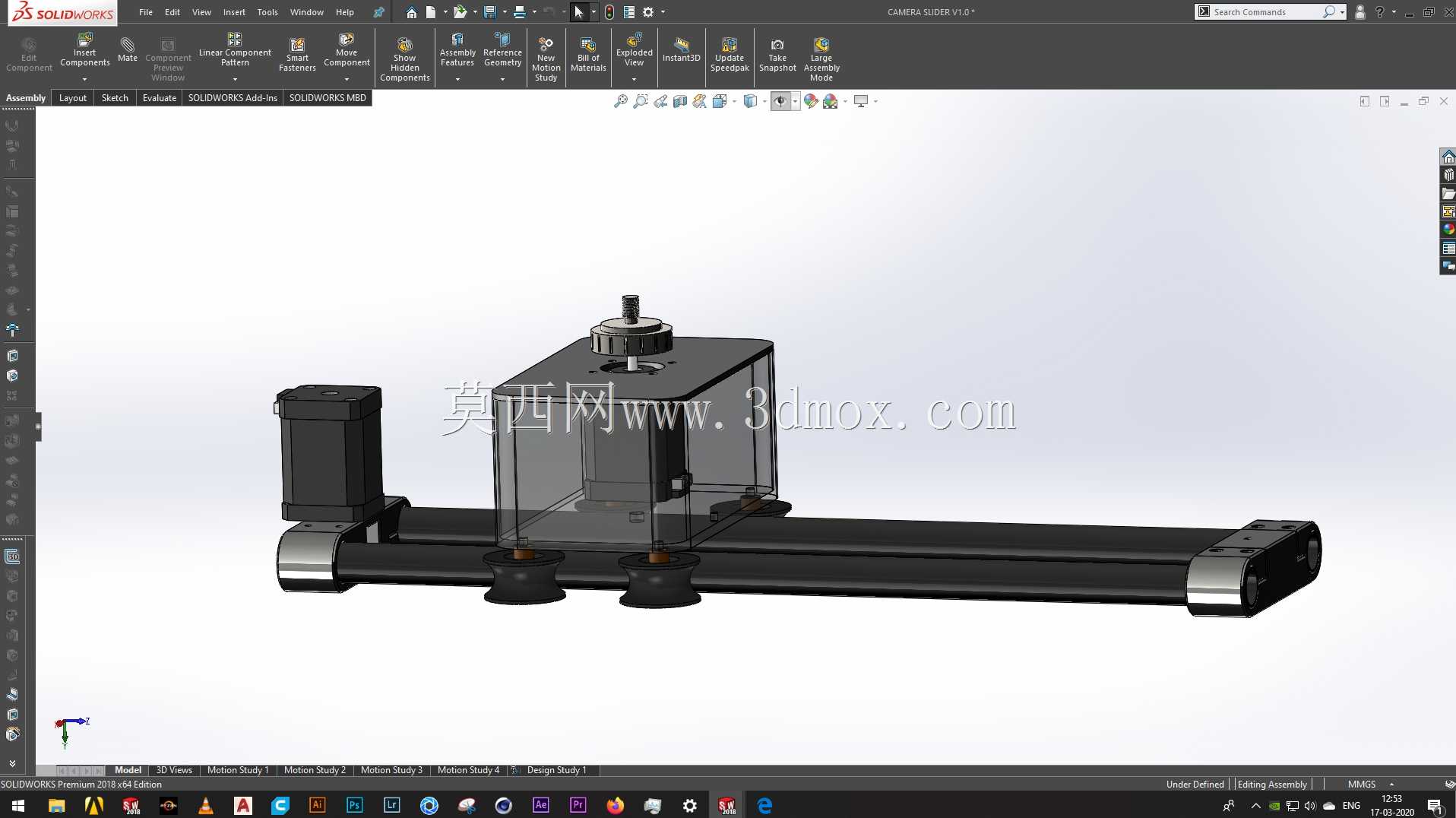

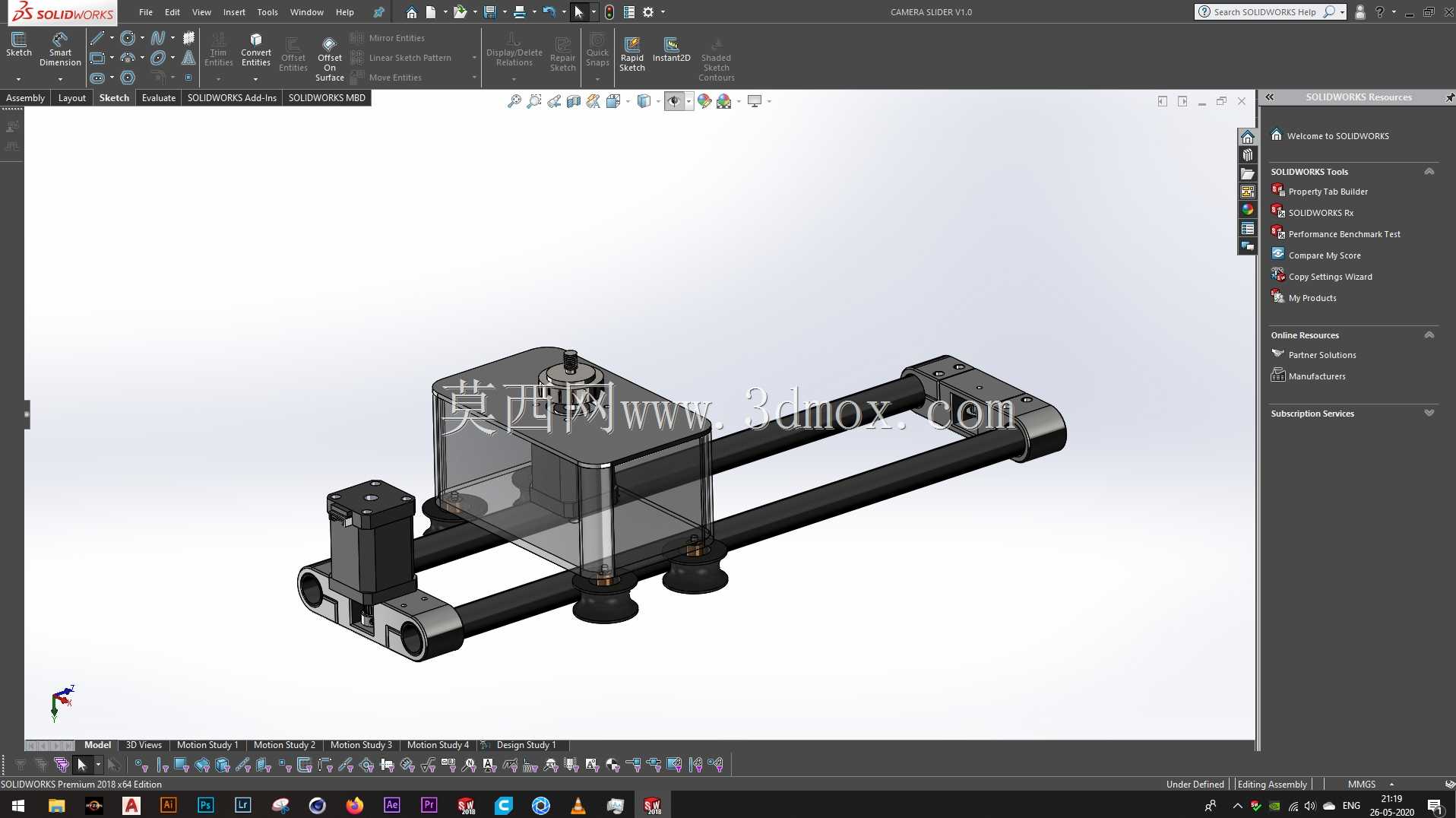

双导轨式电动摄影平移滑台结构

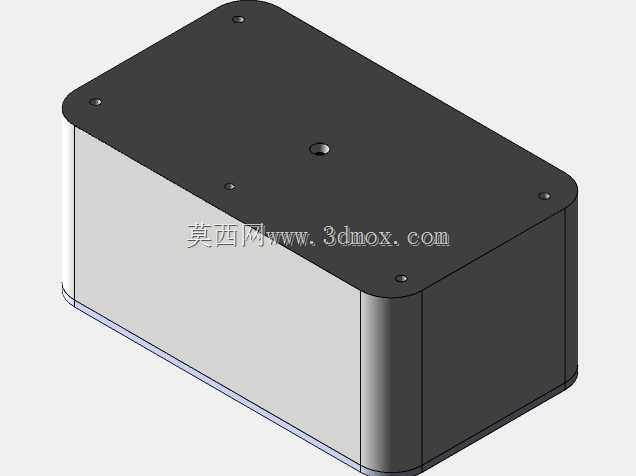

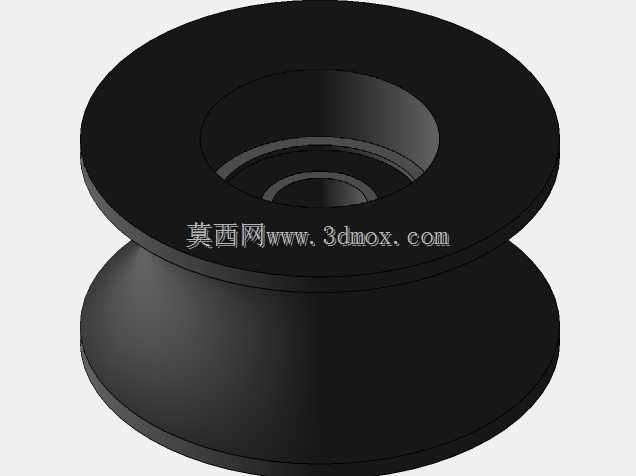

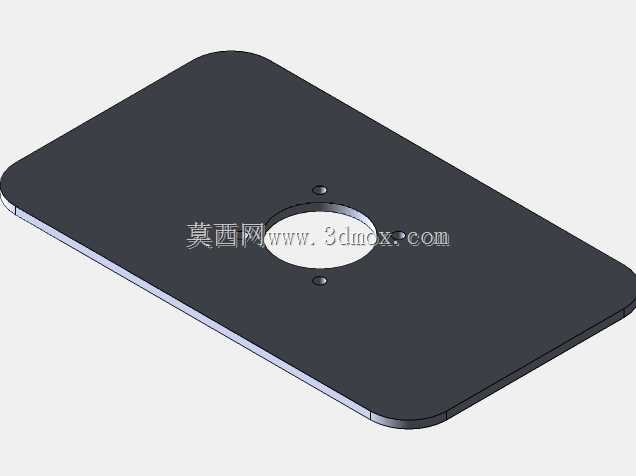

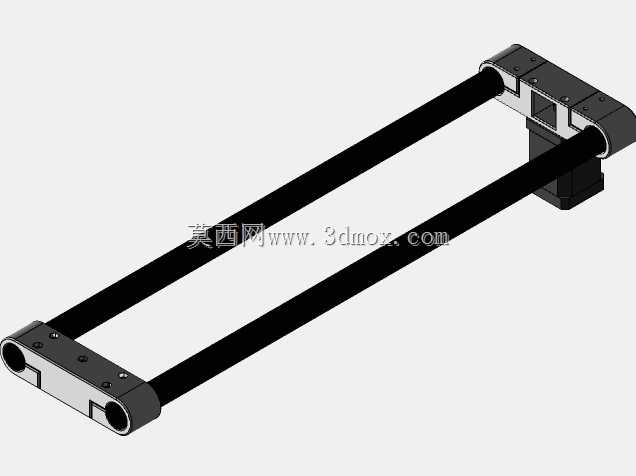

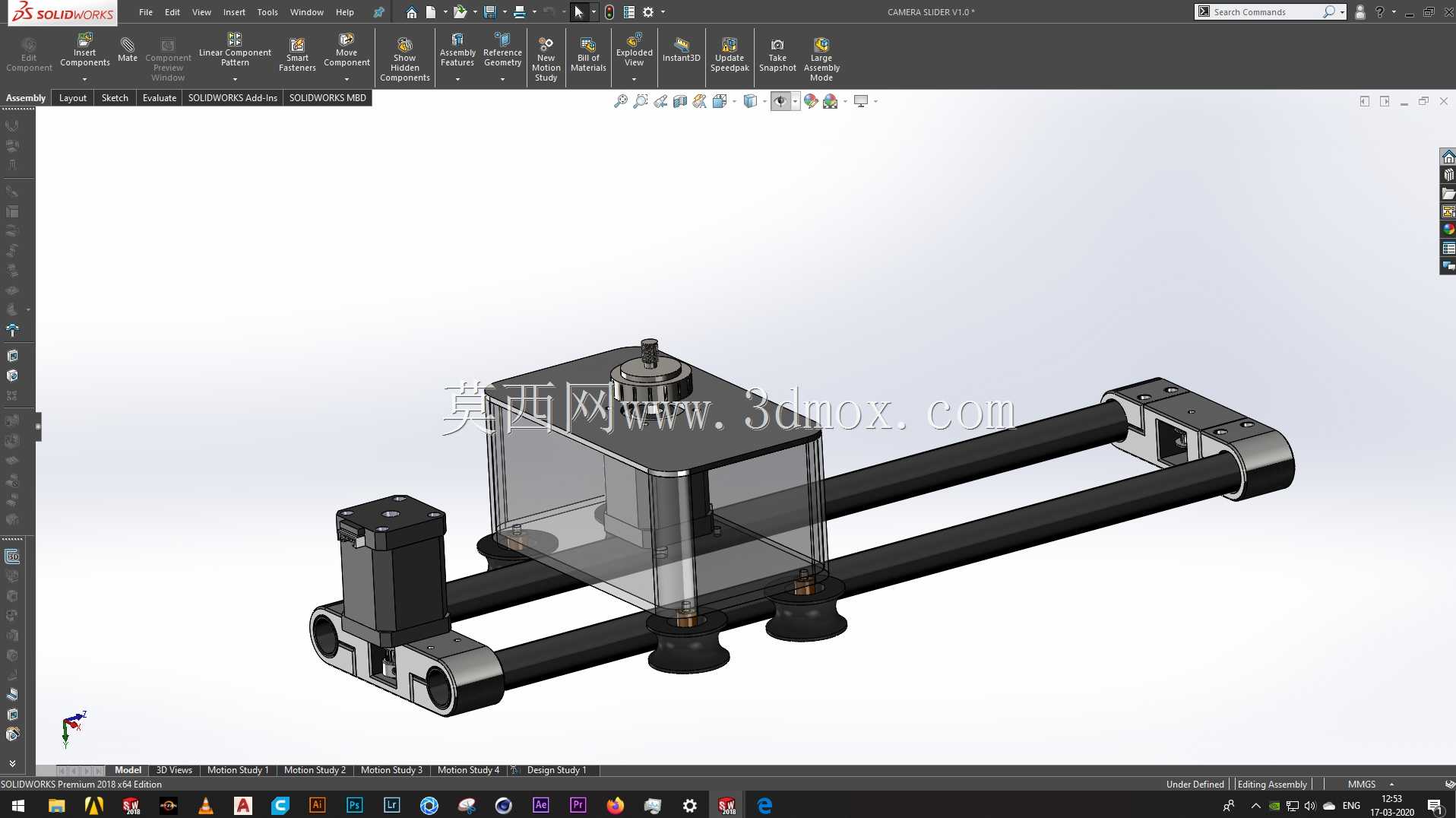

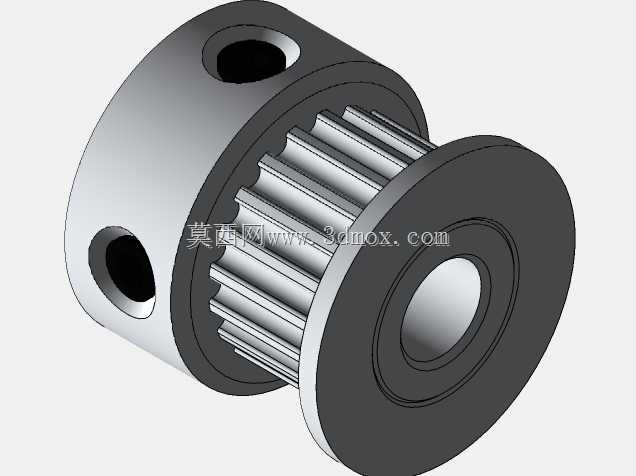

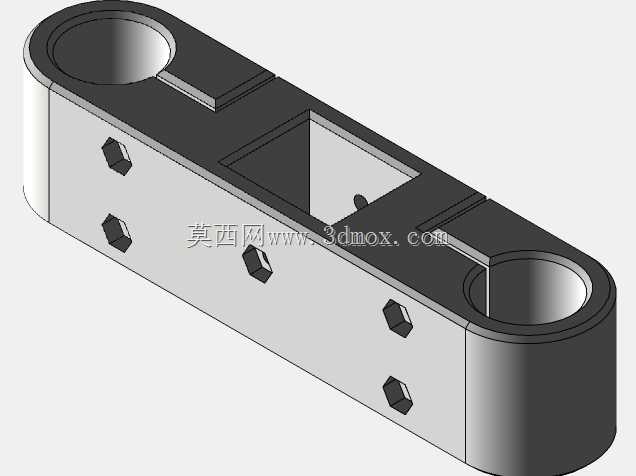

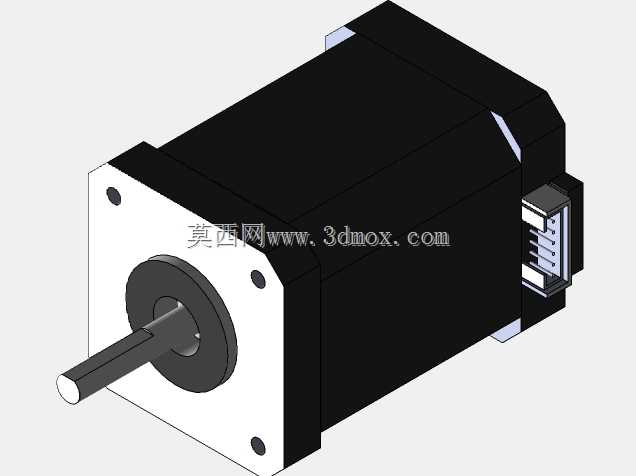

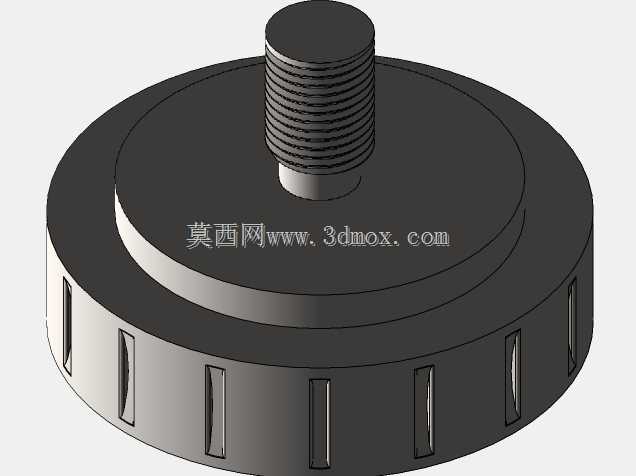

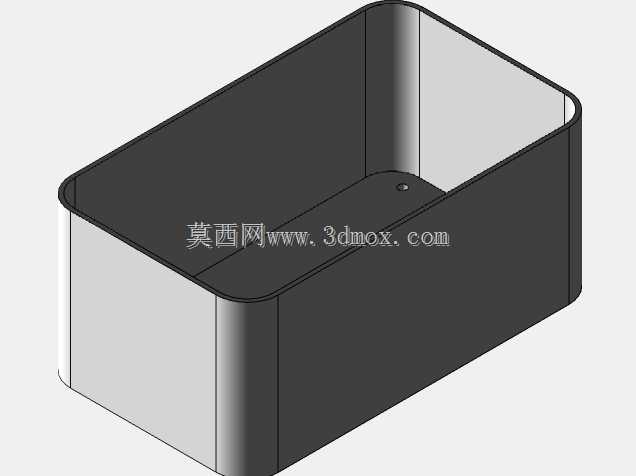

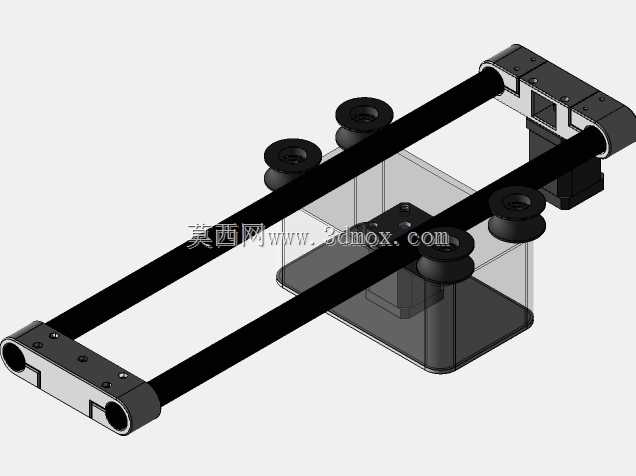

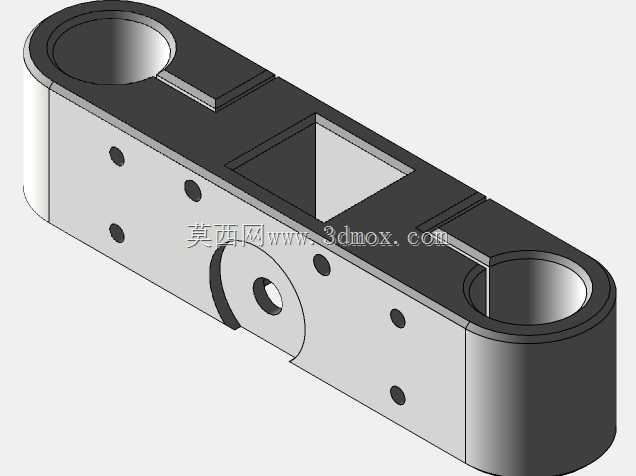

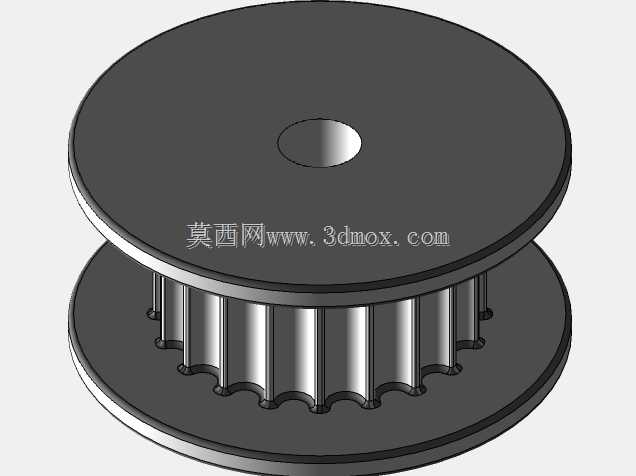

在商业静物拍摄、影视延时摄影、微距特写拍摄等场景中，固定机位很难满足镜头匀速位移的拍摄需求，手动推移的抖动、速度不均问题会直接导致素材报废，这类电动相机滑块就是为解决这类位移拍摄痛点设计的专用承载滑动结构。从结构设计逻辑来看，整套滑台采用双平行光轴作为导向承载主体，两根平行光轴两端通过端座固定支撑，端座上集成了安装定位孔位，既可以直接放置在平整台面使用，也可以通过标准孔位外接三脚架、灯架等支撑设备，适配不同拍摄高度的架设需求。滑台的移动承载部分采用跨骑式结构，滑动座通过直线轴承与两根光轴配合，保证移动过程中无径向晃动，承载平台上预留了通用相机安装螺孔，兼容主流单反、微单、小型电影机以及配套的补光灯、监看设备的安装，承载重量覆盖常规民用及小型商业拍摄的设备载荷需求。驱动部分采用侧置步进电机布局，电机通过同步带传动带动滑动座沿光轴做直线往复运动，传动结构做了半封闭防护处理，既避免拍摄过程中灰尘、杂物落入传动副影响运行平顺性，也能防止操作人员误触传动部件造成安全隐患，透明的防护外罩可以直观观察内部传动带的张紧状态，日常维护时无需完全拆解外罩就能快速检查传动件的磨损情况。滑台底部设置了三个可调支撑脚，在不平整的架设平面上，可以通过旋转支撑脚调整滑台的水平度，避免因台面倾斜导致滑动过程中出现速度不均、卡顿的问题，支撑脚采用软质防滑材质，接触光滑台面时不会出现滑移，也不会刮伤漆面工作台面。从安装边界尺寸来看，双导轨的中心距经过优化设计，在保证整体结构刚性的前提下控制了整体宽度，收纳时不会占用过多器材包空间，滑动行程覆盖常规产品拍摄、短距延时的位移需求，端座的外形做了圆弧过渡处理，没有尖锐棱角，外出携带时不会刮蹭摄影包内的其他器材。在实际使用场景中，这类滑台除了承载相机完成水平方向的匀速平移拍摄，也可以通过调整安装姿态，搭配配重块完成垂直方向、倾斜角度的匀速位移拍摄，满足不同运镜角度的创作需求。设计过程中特意将驱动控制模块集成在滑台的移动座上，减少了外部走线的长度，避免线缆在滑台移动过程中拖拽造成画面抖动，控制模块支持外接调速器，操作人员可以根据拍摄帧率需求调整滑动速度，从微距拍摄的极慢移速到常规转场的常规移速都能覆盖。导向光轴采用硬质镀铬处理，表面硬度高，长期滑动摩擦也不会出现明显的磨损划痕，保证滑动精度的长期稳定性，直线轴承采用自润滑材质，日常使用无需频繁加注润滑脂，不会出现油污渗漏污染摄影器材的问题。端座与光轴的配合采用过盈定位加顶丝锁紧的双重固定方式，长期使用也不会出现光轴松动、滑台变形的问题，整体结构没有易损的复杂零部件，日常维护仅需定期清洁光轴表面的灰尘即可，适合户外拍摄、棚拍等多种复杂使用环境。
