民用建筑屋面雨水收集回用装置结构

　　这套雨水收集装置的结构设计，核心面向低层民用建筑、小型公共配套建筑的屋面雨水资源化利用场景，在海绵城市配套设施建设、零散建筑节水改造、郊野独立建筑供水补充等场景中具备较高的适配性。从实际使用逻辑来看，装置直接承接屋面坡面汇流的雨水，无需额外搭建复杂的架空引流管线，依托建筑屋面的自然找坡就能完成雨水的初步汇流导入，大幅降低了现场安装的管线排布成本与结构改造工作量。

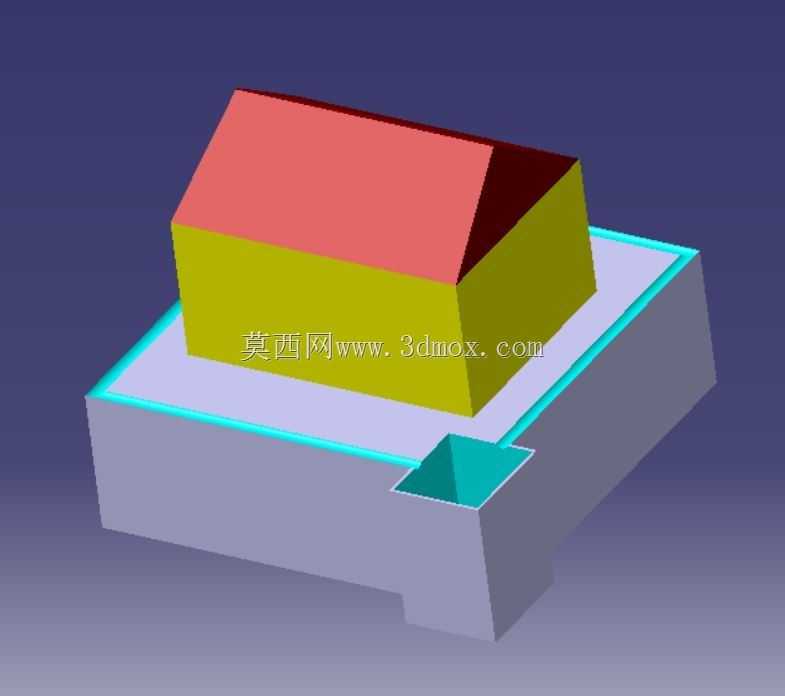

　　从功能模块划分来看，整套结构分为三个核心功能段：上部的屋面汇流承接段、中部的导流入槽段、下部的集水储水段。上部的双坡屋面结构完全匹配常规民用建筑的坡屋顶构造，屋面挑檐的外伸尺寸经过适配性设计，刚好能让全部屋面汇流的雨水落入下方环绕式集水槽的有效承接范围内，避免雨水外溅流失；中部的导流入槽段做了缓坡过渡设计，槽体内壁设置1.5%的纵坡，将汇入槽体的雨水统一导向侧边的下沉式集水坑，避免槽内积水滞留形成淤泥沉积；下部的储水基座同时承担设备承重与储水双重功能，基座的顶面标高低于集水槽的排水口标高，依靠重力流就能完成集水坑到储水腔的雨水输送，无需额外配置提升泵组，降低了日常运行的能耗与维护成本。

　　设计过程中优先考虑了安装边界的适配性，整套装置的基座外轮廓尺寸匹配常规小型建筑的屋面投影范围，基座底部设置有预埋螺栓连接位，可直接固定在建筑顶部的结构承台上，无需额外做结构加固处理；集水槽的宽度设置为200mm，槽体边缘高出屋面完成面120mm，既能够承接大暴雨工况下的屋面雨水流量，也不会超出建筑外立面的挑檐范围，不会对建筑外观造成突兀的影响。侧边的集水坑做了下沉300mm的设计，坑内预留了过滤器安装位，可在雨水进入储水腔前完成落叶、泥沙等大颗粒杂质的初步过滤，避免储水腔内出现淤积堵塞。

　　从实际运行的工况适配来看，储水腔的有效容积按照当地常年平均降雨量、屋面汇水面积做了匹配设计，能够储存单次中雨量级的全部屋面汇流雨水，收集的雨水可直接用于建筑周边的绿化浇灌、道路冲洗、卫生间冲厕等非饮用水场景，有效降低市政自来水的消耗量。整套结构的受力设计经过校核，上部屋面结构的荷载通过侧边的支撑肋均匀传递到下部储水基座的侧壁上，储水腔满载水时的侧壁承压也做了加强筋设计，避免长期储水出现侧壁变形渗漏。在细节设计上，集水槽的内壁做了光滑圆弧过渡，没有直角积污死角，日常清理时只需冲刷槽壁就能将残留杂质冲入集水坑，大幅降低后期运维的清理难度；储水腔的侧壁预留了溢流口，当降雨量超过储水容积上限时，多余的雨水可通过溢流口排入建筑周边的雨水管网，不会出现雨水漫溢倒灌屋面的问题。
