三旋翼布局小型低空作业飞行器结构设计

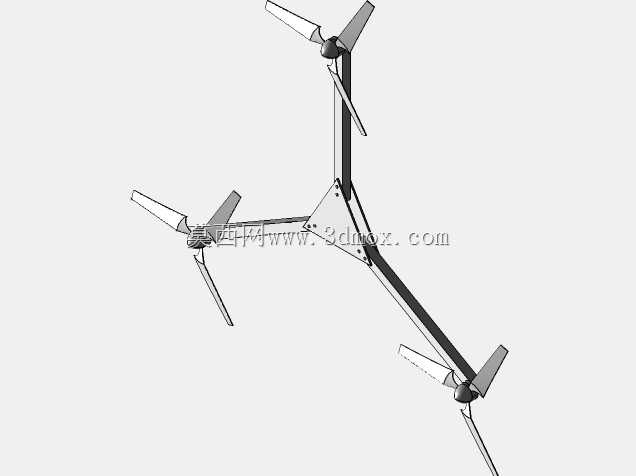

　　这款三旋翼飞行器的结构设计，最初是针对小范围低空巡检、轻量载荷投送场景做的方案迭代，区别于常见的四旋翼布局，三臂呈120度夹角分布的结构，在同等旋翼展开直径下能减少一组动力单元的重量冗余，同时降低整机的物料成本与后期维护点位。从实际作业场景来看，这类三旋翼飞行器适合在林间、楼宇间这类狭窄空域执行任务，相比四旋翼机型，单臂长度在同等起飞重量下可以缩短15%左右，在穿越狭窄通道时的剐蹭风险更低，三个机臂的末端均预留了动力电机的安装定位台，定位台做了下沉式的轴孔配合设计，电机安装后输出轴与机臂平面的垂直度公差可以控制在0.05mm以内，避免旋翼转动时出现动平衡偏差带来的整机震动。

　　设计过程中没有采用常见的正Y型固定机臂结构，而是在机臂与中心舱的连接位置做了角度微调，三个机臂的安装面并非完全处于同一水平面，其中前向机臂相对另外两个机臂有2度的上反角，这个角度设计是为了抵消前飞时的低头力矩，不需要飞控系统输出过大的舵量补偿就能维持平飞姿态，能有效降低动力损耗，延长续航时间。中心舱的结构做了分层设计，上层预留飞控板、GPS模块的安装位，下层为电池舱，电池舱的尺寸边界按照常规2200mAh 3S锂电池的外形做了限位设计，四周预留了减震泡棉的安装间隙，避免飞行过程中的震动传导到电池接插件导致接触不良。

　　旋翼部分的设计采用了定距正反桨搭配方案，三个旋翼中两个为正桨一个为反桨，通过飞控调节三个电机的转速差来实现航向、俯仰、横滚的姿态控制，不需要额外设置倾斜盘结构，整体机械结构更简单，故障点更少。每个机臂的根部都做了加强筋过渡，筋位厚度从机臂末端的2mm逐步加厚到中心舱连接处的5mm，在保证机臂结构强度的前提下尽可能降低结构重量，机臂内部走线路径做了圆弧过渡处理，避免线材在机臂内部被尖锐棱角割破绝缘层，走线槽的宽度预留了3mm的余量，足够穿过动力线与信号线，同时不会因为线材晃动产生异响。

　　从安装边界来看，整机展开后旋翼的最大扫掠直径控制在450mm，中心舱的直径为80mm，高度为35mm，机臂折叠（如果选配折叠结构）后的最大尺寸不超过200mm，可以轻松放入常规的双肩包隔层中携带。起落架部分没有采用额外的支架结构，而是利用机臂末端的电机安装座下方延伸出10mm的支撑凸台，凸台底部粘贴防滑减震垫，降落时可以直接通过三个凸台接触地面，三个支撑点形成的稳定三角形支撑面直径达到380mm，降落时的抗侧翻能力优于同尺寸的四旋翼机型，即使在15度倾斜的坡面上也能稳定停靠。

　　在实际功能适配方面，中心舱底部预留了通用的相机挂载螺孔，螺孔为标准M2规格，孔位间距符合常见的小型运动相机、迷你光电吊舱的安装尺寸，可以根据不同作业需求更换挂载设备，不需要额外打孔改装。机臂的材质设计适配碳纤维管与ABS注塑两种方案，如果是用于日常练习的入门机型，可以采用ABS注塑机臂，成本更低抗摔性更好；如果是用于作业的专业机型，可以更换等直径的碳纤维管机臂，进一步降低整机重量提升载荷能力。动力电机的安装孔位兼容2204、2206两种常见的小型无刷电机规格，用户可以根据需要的拉力大小更换不同KV值的电机，不需要修改机臂的安装结构。

　　设计过程中也考虑到了日常维护的便捷性，所有结构件的连接螺丝都采用统一的M2规格，日常拆装只需要一把十字螺丝刀就能完成全部操作，不需要准备多种规格的工具。中心舱的上盖采用快拆卡扣设计，不需要拧螺丝就能打开舱盖调整飞控参数或者更换电池，卡扣的卡合量设计为1.5mm，既不会因为飞行震动导致盖体脱落，也不会因为卡合过紧难以打开。旋翼的安装采用快拆桨座设计，更换旋翼时不需要拧动电机轴的固定螺母，只需要按压桨座的卡扣就能取下旋翼，外场作业时更换损坏的旋翼只需要几秒钟时间。

　　从气动特性来看，三旋翼的布局在悬停时的气流干扰比四旋翼更小，因为三个旋翼之间的间距更大，下洗气流不会在中心位置形成过多的紊流，挂载设备拍摄时画面的果冻效应会更轻微，不需要额外挂载过重的减震台就能获得稳定的拍摄画面。在抗风性能方面，120度分布的机臂结构在侧风环境下的受力更均匀，6级风环境下依然可以维持稳定的悬停姿态，不会出现四旋翼机型常见的单侧旋翼受力过大导致的姿态漂移问题。
