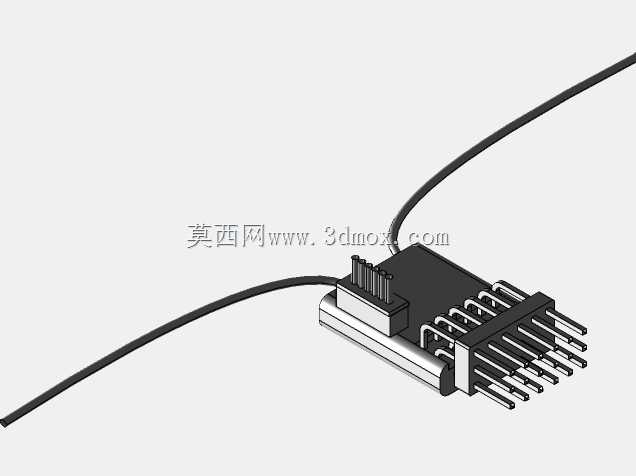

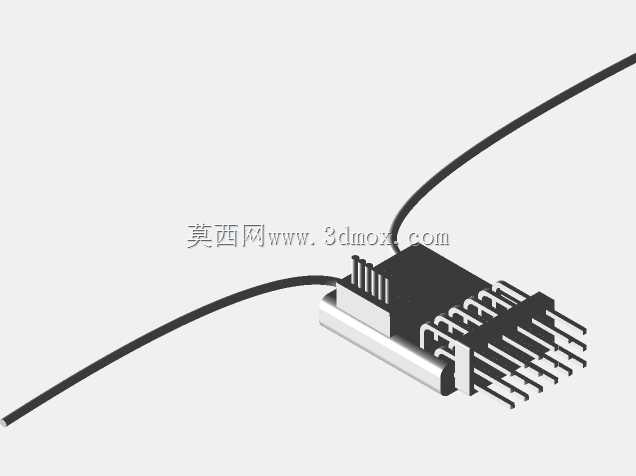

FrSky RX6R航模遥测接收装置结构设计

　　在航模及小型无人机的飞控系统搭建环节，接收机是连接地面遥控端与机载飞控单元的核心信号枢纽，这款RX6R接收装置的三维结构设计，完全围绕航模装机的实际工况展开，没有冗余的装饰性结构，每一处外形细节都对应实际装机的使用需求。先从安装边界说起，这款接收机的主体壳体采用扁平化矩形设计，整体厚度控制在极薄的区间，能够适配小型穿越机、固定翼航模内部狭窄的安装空间，不会因为设备厚度挤占飞控、电调的安装位置，壳体边缘做了小尺寸的圆角过渡，既可以避免装机时尖锐边角刮伤机载线材的绝缘层，也能在设备发生轻微炸机碰撞时分散冲击力，降低壳体开裂的概率。侧面引出的信号天线采用软质线材设计，建模时还原了线材的自然弯曲形态，

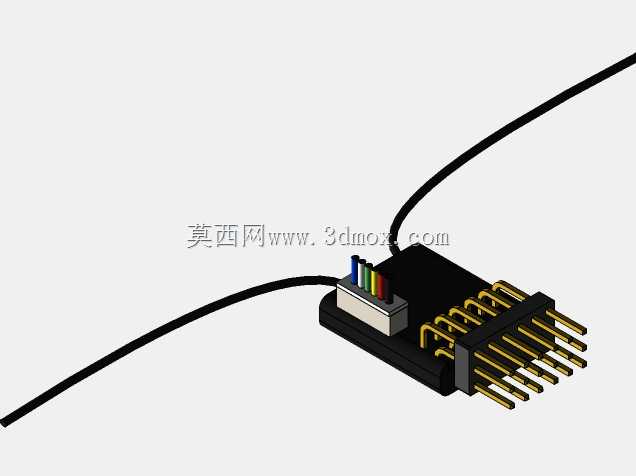

　　实际装机时可以根据机身内部的走线空间灵活调整天线的摆放角度，保证两根天线呈90度正交布置，最大化射频信号的接收覆盖范围，避免机身碳纤维结构遮挡信号导致的失控风险。排针接口部分的建模完全还原了实际接插件的尺寸公差，每一根插针的间距、伸出长度都匹配标准2.54mm排针的规格，能够直接与市面上主流的飞控板载排母对接，不需要额外转接，插针根部做了凸起的定位结构，焊接时可以快速对齐PCB板的焊盘位置，避免焊接过程中排针歪斜导致的接触不良问题。顶部的信号接线端子采用彩色区分设计，不同颜色对应信号、电源、接地等不同引脚功能，建模时还原了每一个接线柱的卡位结构，实际使用时杜邦线插入后可以被卡扣固定，不会因为飞行过程中的震动导致接线松脱。

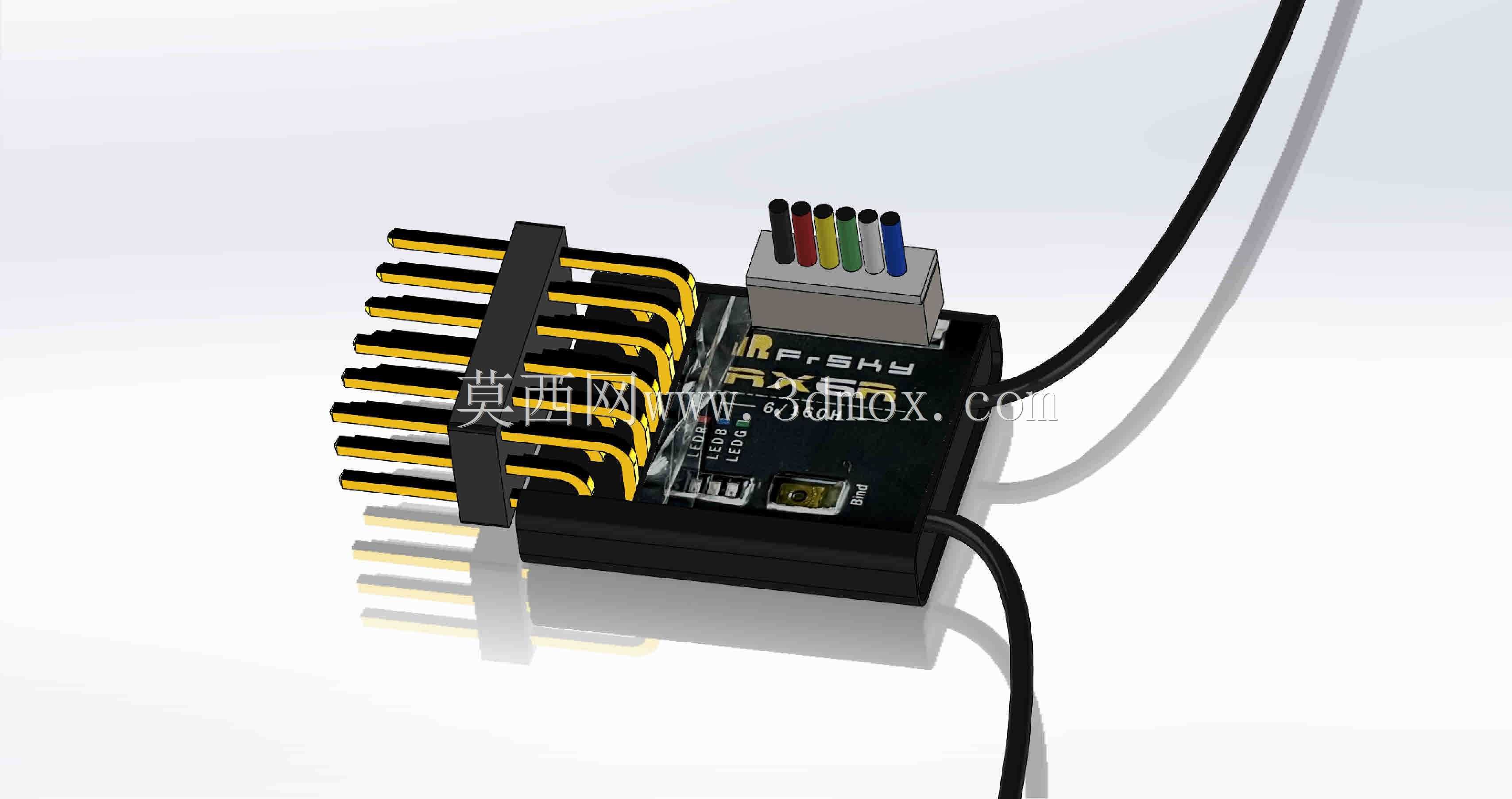

　　从设计思路来看，这款接收机的结构完全服务于功能实现，壳体表面的丝印标识位置在建模时做了精准定位，对应实际产品上的品牌标识、引脚定义标注位置，装机调试时不需要额外查阅说明书，对照壳体上的标识就能快速完成接线。PCB板上的核心射频模块、电容电阻等元件的布局在模型中也做了等比例还原，能够直观看到内部元件的排布位置，在做装机空间校核时，可以提前预判元件与周边设备的干涉风险，比如避免接收机顶部的 tall 元件与机身底板、减震球发生碰撞。在实际应用场景中，这款接收机主要适配小型穿越机、轻量固定翼航模以及小型航拍无人机的遥控信号接收，支持遥测数据回传功能，能够将机载的电压、信号强度、飞行高度等数据回传到地面遥控端，

　　因此结构设计时特意在壳体对应射频模块的位置做了无遮挡设计，避免金属壳体影响信号收发。安装孔位的设计也充分考虑了不同装机场景的需求，壳体四角预留了小尺寸的安装固定位，可以使用细尼龙扎带穿过固定位将接收机绑定在机身的碳管或者安装板上，也可以使用双面泡沫胶直接粘贴在机身平整位置，两种安装方式都不会破坏壳体的结构完整性。从结构强度的角度考量，壳体的壁厚设计在合理区间，既保证了整体的轻量化，不会给小型航模增加过多的起飞重量，又具备足够的结构强度，能够承受飞行过程中的持续震动以及轻微的碰撞冲击，排针与壳体的结合位置做了加强筋设计，多次插拔接线也不会导致排针松动或者壳体开裂。天线出线位置做了防弯折的过渡结构，避免线材在根部反复弯折导致的内芯断裂，延长设备的使用寿命。在做三维建模的过程中，所有的配合尺寸都按照实际产品的公差要求设定，接插件的配合间隙、壳体的扣合位置都做了精准的匹配，如果需要基于这个模型做改装设计，比如给接收机加装保护壳、调整安装位置，都可以直接提取模型的尺寸参数做二次设计，不需要反复测量实物尺寸。对于航模装机的爱好者以及小型无人机的结构设计人员来说，这个精准的三维模型可以直接用于整机的装配干涉检查，提前在设计阶段规划好接收机的安装位置、走线路径，避免实际装机时出现空间不足、接线干涉的问题，减少装机调试的反复调整成本。
