带安装法兰的水槽冲压成形模具结构

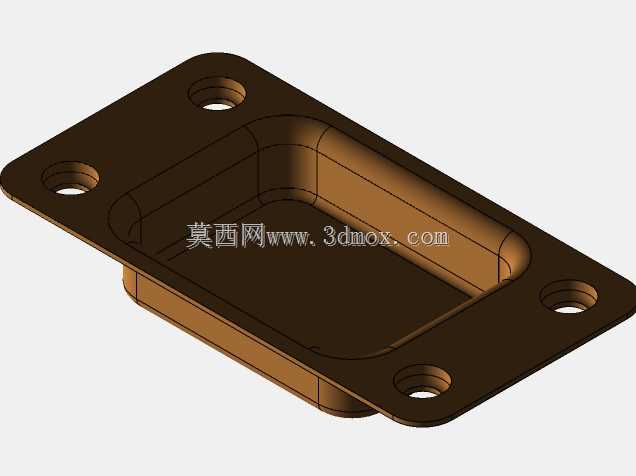

这套成形结构主要针对薄板类水槽零件的冲压成型工序设计，在民用厨卫五金、小型工业储液槽的批量生产场景中应用广泛，属于单工序冲压成形工装，适配常规开式机械压力机的安装接口，可直接固定在压机工作台面完成单次冲压成型作业。从结构功能来看，该模具为凹模主体结构，带一体式安装法兰边，法兰边上均匀分布四个沉头安装孔，用于模具在压机模座上的定位锁紧，沉孔设计可避免安装螺栓突出法兰平面，保证合模时模面贴合精度，减少成型过程中模具错位导致的零件壁厚不均、边缘起皱问题。模具的型腔部分采用圆角过渡设计，所有型腔棱边均设置了适配板材厚度的成型圆角，避免冲压过程中应力集中导致的板材拉裂，尤其是槽体底部与侧壁的过渡位置、法兰翻边与槽壁的衔接位置，圆角半径经过成型工艺验算，可适配0.8-2mm厚度的不锈钢、冷轧钢板等常用水槽板材的拉伸成型需求，成型后零件的表面光洁度可满足后续抛光、喷涂的表面处理要求，无需额外修磨棱边。设计过程中优先考虑了成型过程中的材料流动特性，型腔深度与开口尺寸的比例控制在合理拉伸范围内，无需多次拉伸即可一次成型槽体结构，减少工序周转成本；法兰边的宽度尺寸经过压边力计算，合模时压边圈可完全覆盖法兰边区域，提供均匀的压边力，避免成型过程中法兰边区域材料起皱。安装边界方面，四个安装孔的中心距按照常用160吨以下开式压机的模座安装孔位标准设计，可直接适配多数通用压机的安装接口，无需额外加工过渡连接板；模具整体外形轮廓的长宽尺寸预留了足够的压边圈安装空间，合模时导向件可直接对接模架导柱，保证上下模的同轴度。从实际生产用途出发，该结构可直接作为单工序成形模的凹模使用，配套对应的凸模、压边圈、退料装置即可组成完整的冲压工装，成型后的水槽零件边缘整齐，槽体尺寸一致性好，可满足厨卫水槽、小型设备接水盘、工业小型储液槽的零件尺寸要求，成型过程中材料流动顺畅，无明显拉延痕，后续仅需切边、表面处理即可完成成品加工。结构设计上没有采用复杂的镶嵌结构，整体为一体式型腔结构，加工时可通过数控铣削一次完成型腔粗精加工，后续经过淬火处理提升模面硬度，延长模具使用寿命，维护时仅需抛光模面拉伤位置即可，拆装维护难度低，适合中小五金加工厂的批量生产需求。型腔内部的尺寸精度按照IT10级冲压件公差设计，成型后的槽体内腔尺寸偏差可控制在0.1mm以内，满足后续水槽配件的装配需求，比如下水器安装位的配合尺寸、槽体与台面的安装配合尺寸均可直接达到装配要求，减少后续整形工序。
