内燃机配气机构用凸轮轴结构设计

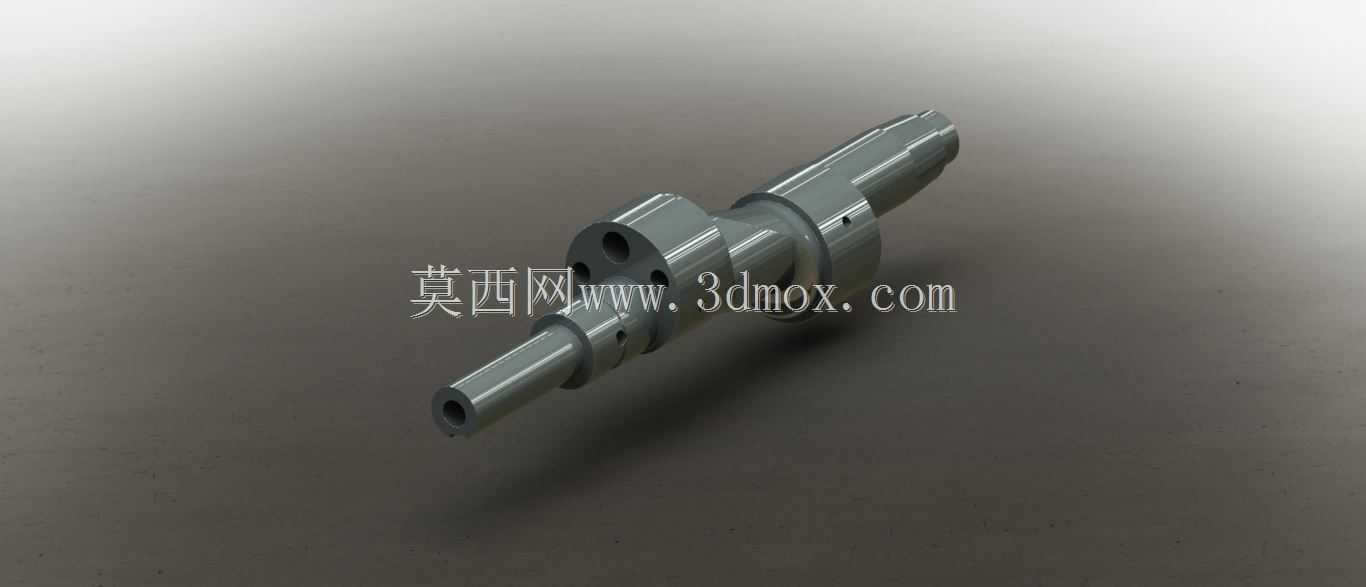

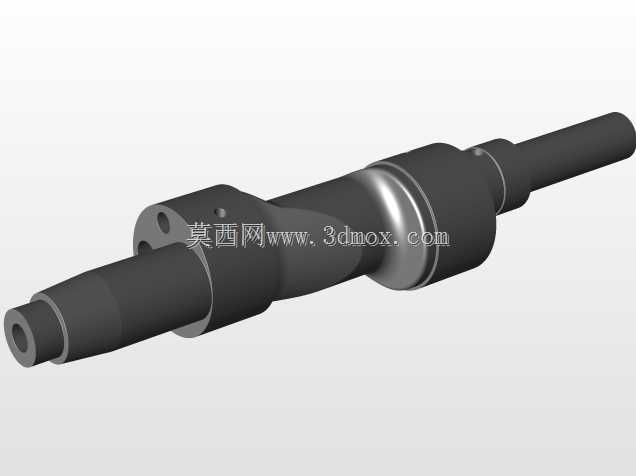

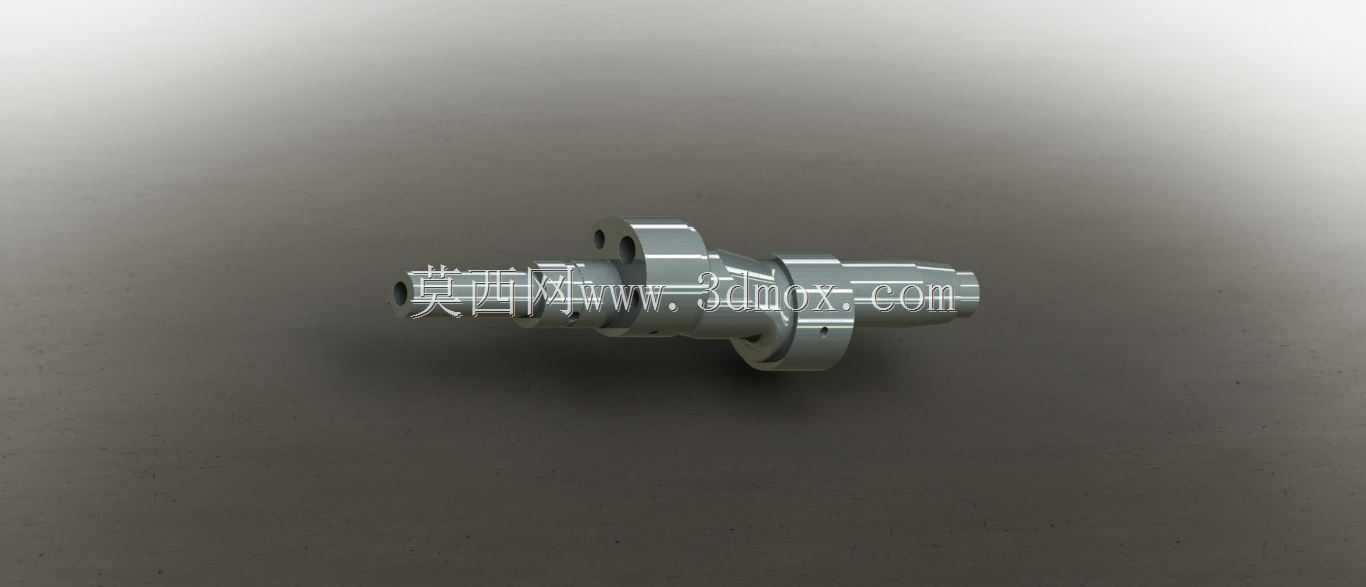

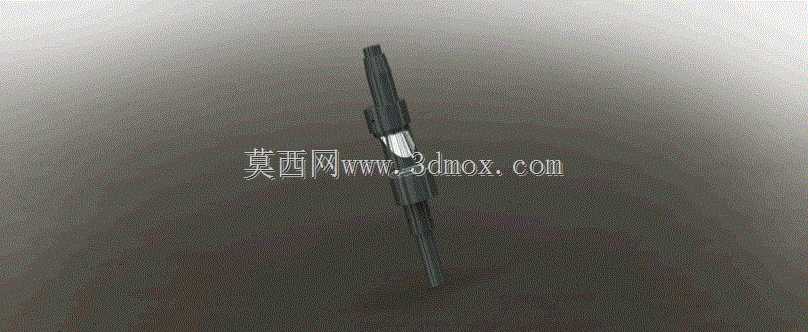

　　在往复式内燃机的配气系统里，凸轮轴是核心驱动部件，其轮廓精度直接决定气门的开启升程、开闭时序与持续时长，进而影响整机的充气效率、燃烧表现与怠速稳定性。这款凸轮轴采用整体式合金钢锻坯加工而成，轴身沿轴向依次布置多组进排气凸轮型面、支撑轴颈与驱动端连接结构，适配直列四缸汽油机的顶置配气布局，可直接匹配对应缸盖的凸轮轴轴承座安装位，无需额外加装转接衬套。从实际装车场景来看，该凸轮轴的支撑轴颈直径按照缸盖凸轮轴孔的标准加工公差设计，轴颈表面做了高频淬火处理，硬度达到HRC55-60，可承受气门弹簧周期性往复冲击带来的接触应力，长期运转下不易出现轴颈磨损、凸轮型面点蚀的问题。凸轮型线的设计没有采用简单的圆弧切线轮廓，而是结合缓冲段、

　　工作段的加速度变化做了多项式拟合，在气门开启初期预留0.15mm的升程缓冲段，避免气门间隙突变带来的敲击异响，工作段的最大升程控制在8.7mm，既保证高转速工况下的进气充量，又不会因为升程过大导致气门与活塞运动干涉。轴身的润滑油道采用斜向交叉钻孔设计，从驱动端的主油道入口连通各支撑轴颈与凸轮型面的出油孔，发动机运转时压力机油可顺着油道到达各摩擦副表面，在凸轮与挺柱接触面形成稳定油膜，降低冷启动阶段的干摩擦磨损。安装边界上，该凸轮轴的总长度适配对应缸盖的凸轮轴腔室尺寸，驱动端预留标准正时链轮安装键槽与定位端面，可匹配齿形正时链条或正时皮带轮的安装需求，轴向定位采用端盖式止推片结构，止推间隙控制在0.08-0.15mm，

　　既避免热膨胀导致的轴身卡滞，又不会因为间隙过大出现轴向窜动影响配气相位精度。在电机驱动的小型发电机组动力单元里，这款凸轮轴也可通过调整凸轮型线的配气相位，适配固定转速下的持续运转需求，通过调整进排气门的重叠角，降低泵气损失，提升发电机组的燃油经济性。轴身非配合面做了发黑防锈处理，加工过程中所有过渡圆角均按照R0.5-R2的规范做了圆滑处理，避免应力集中导致的轴身断裂风险，凸轮型面的表面粗糙度控制在Ra0.8以下，可降低与液压挺柱接触面的摩擦阻力，减少传动过程中的动力损耗。从结构设计思路来看，这款凸轮轴没有采用分体式凸轮组装结构，整体锻件的刚性更好，适合高转速下的持续运转，轴身的减重孔采用深孔加工工艺，

　　在保证轴身抗弯强度的前提下降低了整体转动惯量，减少正时驱动系统的负载，提升发动机的响应速度。实际装配过程中，各凸轮的相位角按照点火顺序1-3-4-2做了精准分度，分度误差控制在±0.5°以内，可保证各缸进排气动作的一致性，避免出现各缸动力输出不均的问题。支撑轴颈的同轴度公差控制在0.02mm以内，装配后转动灵活无卡滞，不需要额外的刮研适配即可满足使用要求。
