按动式双色注塑防滑圆珠笔结构设计

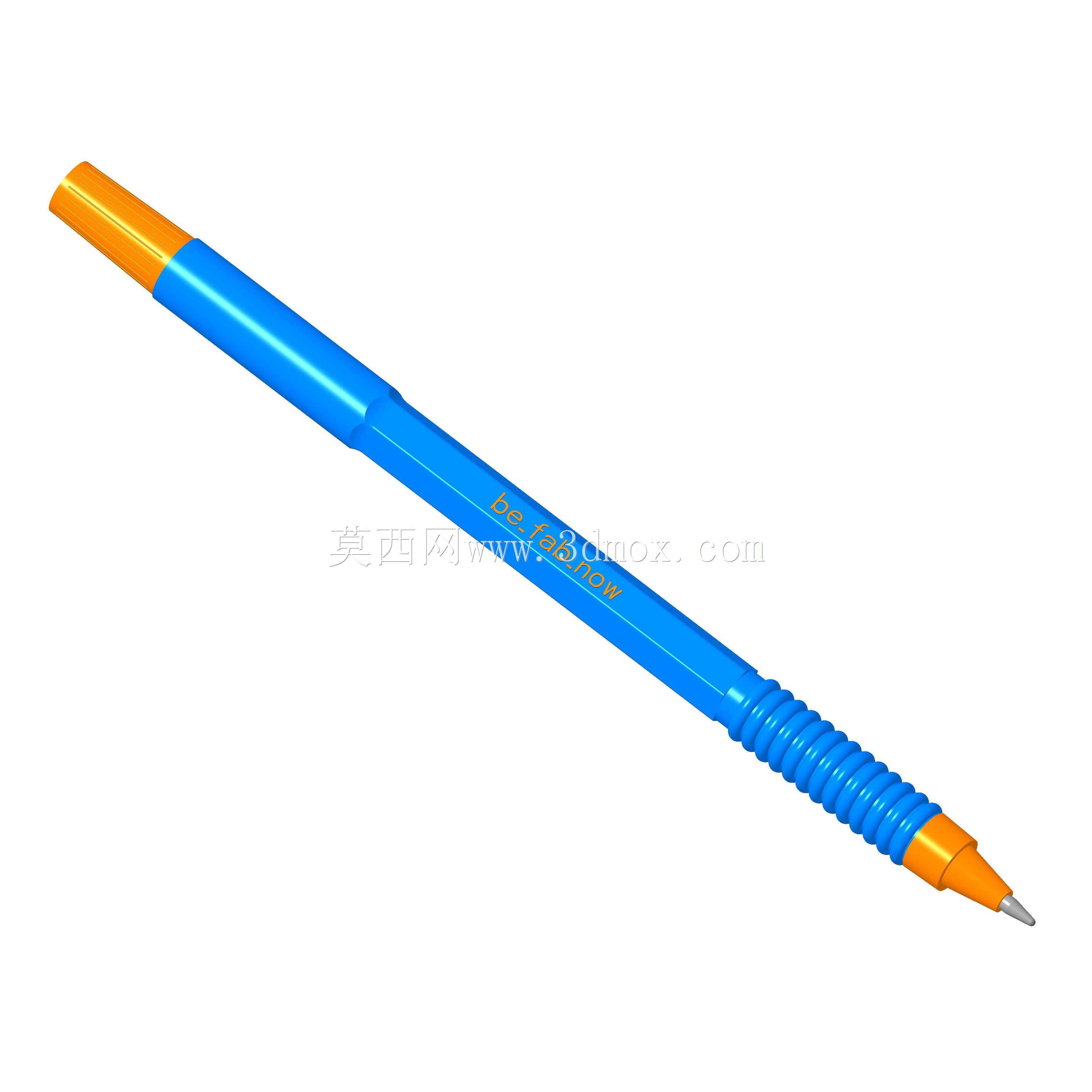

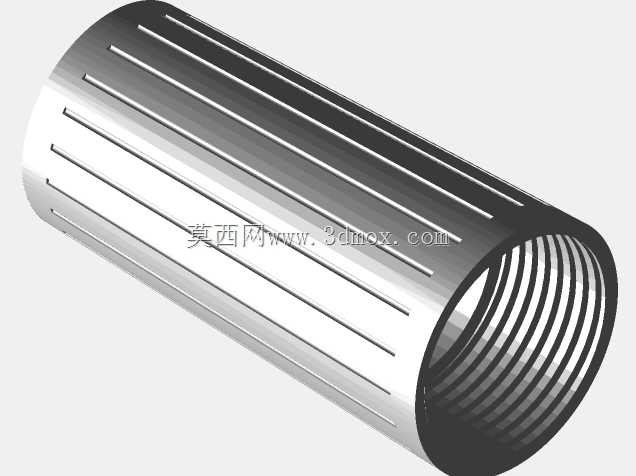

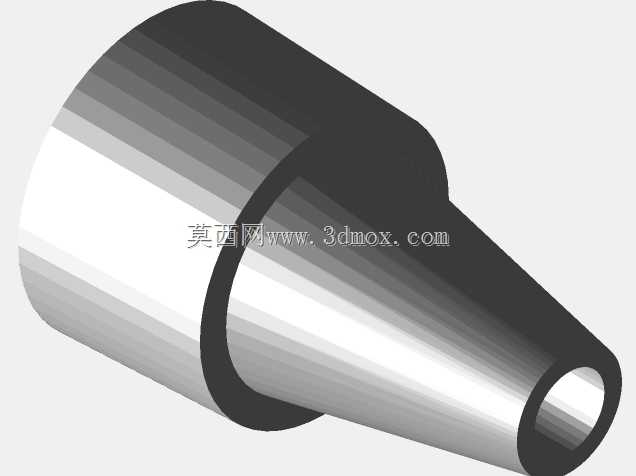

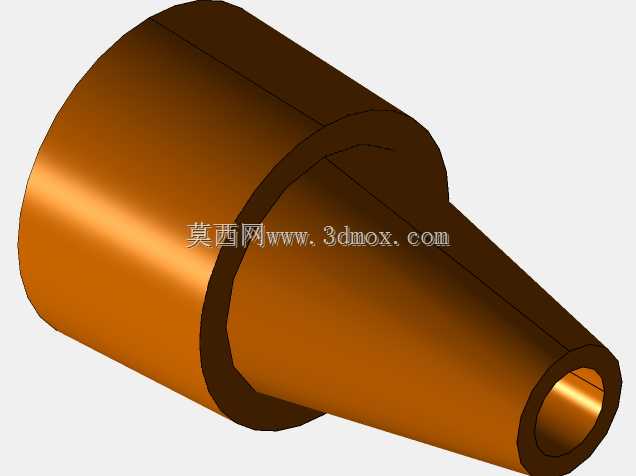

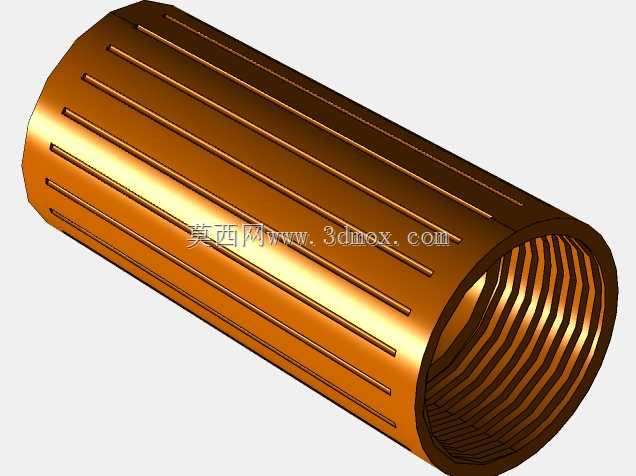

日常办公与学生场景中高频使用的按动式圆珠笔，其结构设计看似简单，实则需要兼顾握持手感、出芯稳定性、装配效率与长期使用的耐用性，本次建模的这款圆珠笔采用笔帽与笔杆同色系撞色设计，笔身主体为亮面蓝色工程塑料，笔帽、按动头与笔尖护套采用橙色耐磨塑料材质，握笔区域做了周向环绕的环形防滑筋结构，避免长时间书写时手指打滑。从实际使用场景出发，这类圆珠笔需要适配常规0.5mm或0.7mm通用中性笔芯、圆珠笔芯，内部的按动卡位结构采用成熟的棘轮旋转卡位方案，按压一次笔尖伸出锁定，再次按压笔尖收回，内部复位弹簧采用标准不锈钢压簧，弹簧线径、自由长度与预压量都经过匹配计算，保证按动手感清脆不卡顿，同时不会因为按压力度过大导致内部结构断裂。外形尺寸方面，整笔装配完成后总长度控制在145mm左右，笔杆主体外径为10mm，握笔区域的防滑筋外径最大为11mm，笔帽外径与笔杆匹配为10.2mm，笔尖护套位置做了锥度过渡，从笔杆的10mm逐步收窄到笔尖出口处的3mm，保证书写时视线不会被笔身遮挡，符合日常书写的视角习惯。安装边界上，笔身内部的笔芯安装腔内径为6.5mm，可以兼容市面上绝大多数标准规格的按动笔芯，笔帽与笔杆采用卡扣式连接，卡扣的配合过盈量控制在0.1mm，既保证装配后不会轻易松脱，也方便后期更换笔芯时拆卸。设计过程中，笔身的防滑筋采用等距环形排布，筋条宽度1mm，槽宽1.2mm，深度0.5mm，这个尺寸既能够提供足够的摩擦力，又不会因为筋条过于突出导致握持时硌手，长时间书写也不会产生明显的不适感。笔身表面的标识区域做了微凹的平面处理，方便后续丝印品牌标识或产品型号，不会因为笔身的圆柱曲面导致印刷图案变形。笔尖护套位置采用金属嵌件的设计预留位，护套前端的金属头可以提升笔尖的抗摔性能，当笔不慎从桌面跌落时，金属护套能够吸收大部分冲击力，避免内部的笔芯笔尖被撞弯损坏。按动头的按压面做了微弧处理，贴合手指按压时的指腹形状，按动行程控制在5mm，符合普通人的按动施力习惯，不需要用过大的力气就能完成出芯与收芯操作。从生产装配的角度考虑，整笔的所有塑料零件都采用注塑工艺成型，零件数量控制在6件以内，分别是笔帽、笔杆上筒、笔杆下筒（带防滑握柄）、按动头、笔尖护套、内部的按动棘轮组件，加上弹簧与笔芯，总零件数不超过8件，装配时可以采用流水线自动装配，每个零件都设计了对应的导向倒角，避免装配时出现卡料、装反的问题。笔杆的壁厚控制在1.2mm，既保证足够的结构强度，不会因为日常握持受力出现开裂，也能尽可能控制材料用量，降低生产成本。不同颜色的零件采用同基材不同色母的注塑方案，保证不同零件之间的材料收缩率一致，装配后的配合间隙均匀，不会出现因为收缩率差异导致的松紧不一问题。在结构强度校核上，笔身需要承受1.5米高度自由跌落至水泥地面不出现开裂、按动结构失效的情况，防滑握柄区域需要承受50N的径向握持力不出现明显形变，按动结构的循环使用寿命需要达到10000次以上，按动后笔尖的伸出量控制在3mm，既保证书写时笔尖不会回缩，也不会因为伸出过长导致书写时笔尖晃动。笔夹的设计集成在笔帽位置，采用一体化注塑的弹性笔夹，笔夹的夹紧厚度范围在0.5mm到3mm之间，可以方便夹在笔记本、口袋上，笔夹的弹性变形量控制在2mm时不会出现塑性变形，保证长期使用后仍然有足够的夹紧力。
