车床卡盘专用T型方头紧固扳手结构

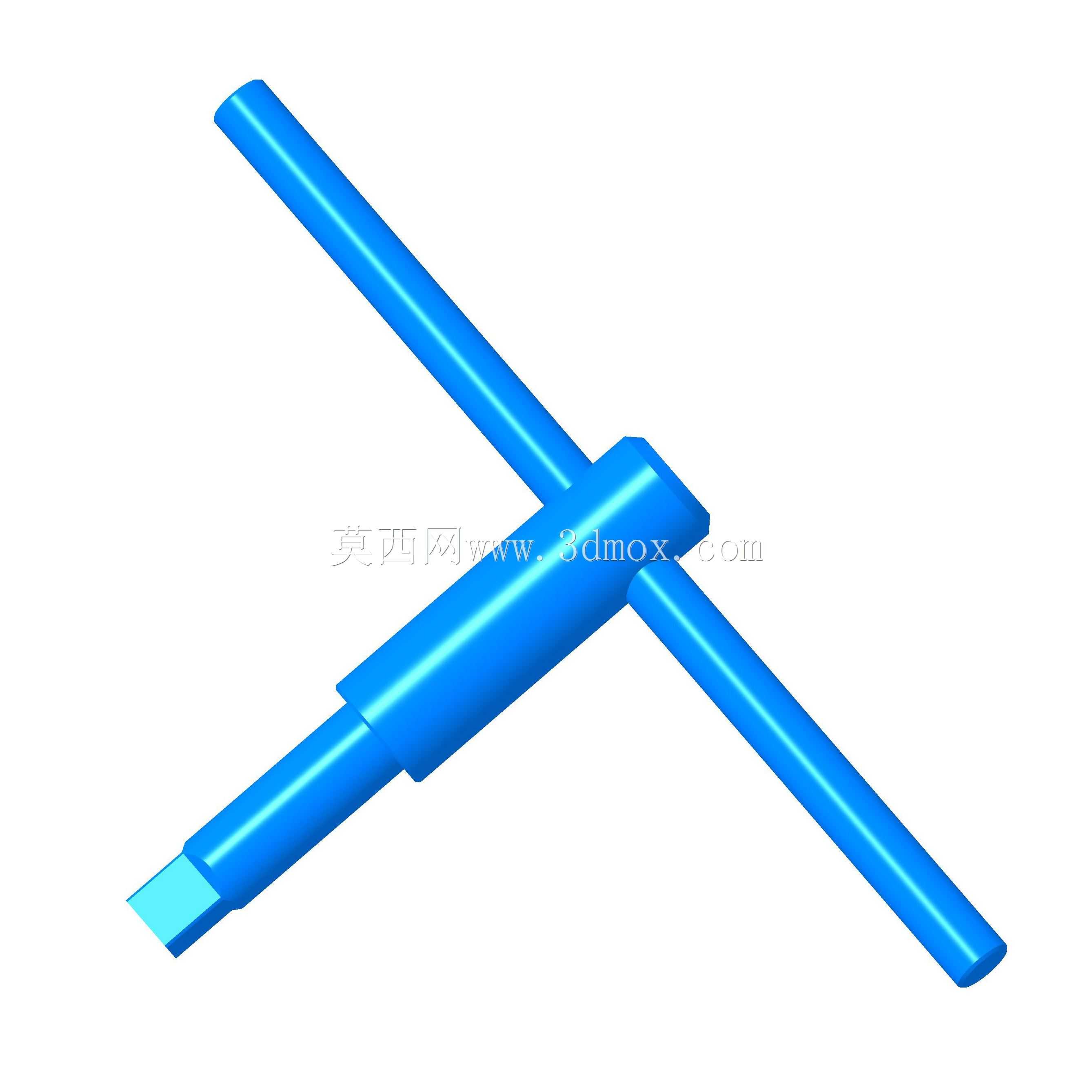

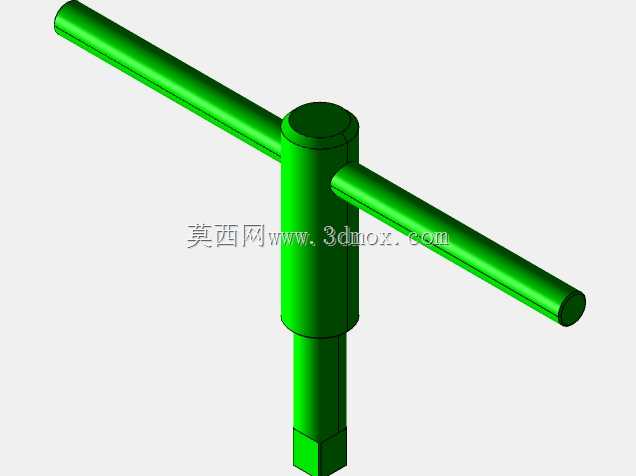

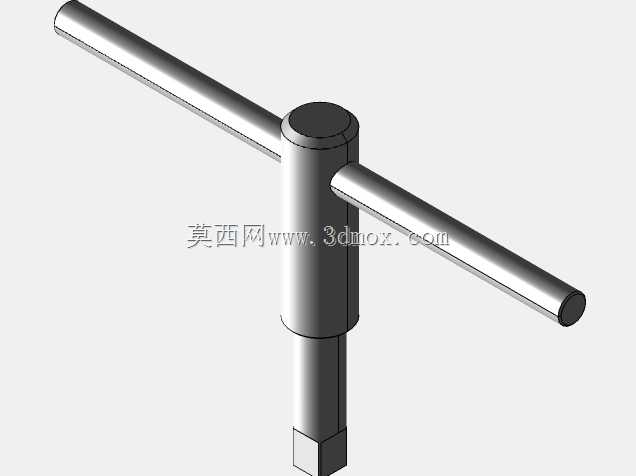

　　在普通卧式车床、数控车床的日常装夹作业环节里，卡盘扳手是操作人员接触频次最高的工装辅具之一，没有适配的扳手，卡盘的卡爪无法完成松紧调节，工件装夹的同轴度、夹紧力都无法得到有效保障，直接影响整台设备的加工效率与作业安全。这款T型结构的卡盘扳手，整体采用十字交叉的杆体布局，横向握杆与纵向工作杆垂直固连，操作人员转动横向握杆时可以获得足够的力臂，不需要额外加接延长杆就能输出满足卡盘锁紧要求的扭矩，避免了因力臂不足导致的夹紧力不够、工件加工时飞出的安全隐患。从结构设计逻辑来看，工作杆的端部采用标准方头结构，尺寸完全匹配常规三爪自定心卡盘、四爪单动卡盘的扳手孔位公差，方头的棱边做了微小的倒角处理，插入卡盘扳手孔时不会出现卡滞、刮蹭孔壁的情况，

　　长期使用也不会因为频繁插拔造成方头棱角磨损、打滑拧不动的问题。杆体的过渡位置做了阶梯轴式的加粗设计，这个位置是扳手受力时应力最集中的区域，加粗后可以有效提升杆体的抗扭强度，即便是操作人员施加较大的拧紧力矩，也不会出现杆体弯曲、断裂的情况。横向握杆的两端做了圆弧收边处理，操作人员手握持转动时不会被锐边划伤，长时间作业也不会产生明显的硌手感。从安装适配边界来看，这款扳手的工作杆直径、方头尺寸完全适配市面上多数型号的卧式车床卡盘，不需要对卡盘结构做任何改造就能直接使用，日常存放时可以直接插在车床侧旁的扳手存放孔内，不会和其他工装工具混放导致取用不便。在实际车间应用场景中，这类扳手除了用于车床卡盘的松紧调节，

　　在部分具备同规格方头调节孔的铣床夹具、钻床工装、回转工作台锁紧机构上也能临时适配使用，属于金加工车间里通用性较强的手动紧固工具。设计过程中需要重点把控方头与杆体的同轴度，要是同轴度偏差过大，插入扳手孔后转动时会出现别劲的情况，不仅操作费力，长期使用还会磨损卡盘的扳手孔内壁，造成卡盘配件的不可逆损坏。杆体的表面做了光滑的防锈处理，在车间多切削液、多油污的环境下不容易生锈，日常维护只需要在使用后擦净表面油污即可，不需要额外做特殊的保养。横向握杆的长度设计经过实际操作验证，既不会因为过长导致转动时容易碰到卡盘周边的刀架、护罩等部件，也不会因为过短导致力臂不足、拧紧力矩不够，操作人员单手握持转动时的施力角度刚好符合人体工程学的操作习惯，

　　手腕不需要过度弯折就能完成整圈的转动操作。工作杆上的阶梯轴段除了提升结构强度，还能起到插入深度限位的作用，当方头完全插入卡盘扳手孔后，阶梯轴的轴肩会刚好抵在卡盘的外端面，避免插入过深导致扳手别死、拔不出来的情况，也能防止插入深度不够导致方头受力不均、棱角崩裂的问题。在批量加工场景下，这类扳手的损耗率相对较高，结构设计的合理性直接决定了工具的使用寿命，合理的应力分散结构、适配的尺寸公差，能让扳手的使用寿命比普通焊接式的T型扳手提升数倍，减少车间工具耗材的更换成本。
