碳化钨镶齿式磨煤机用钻削刀具结构

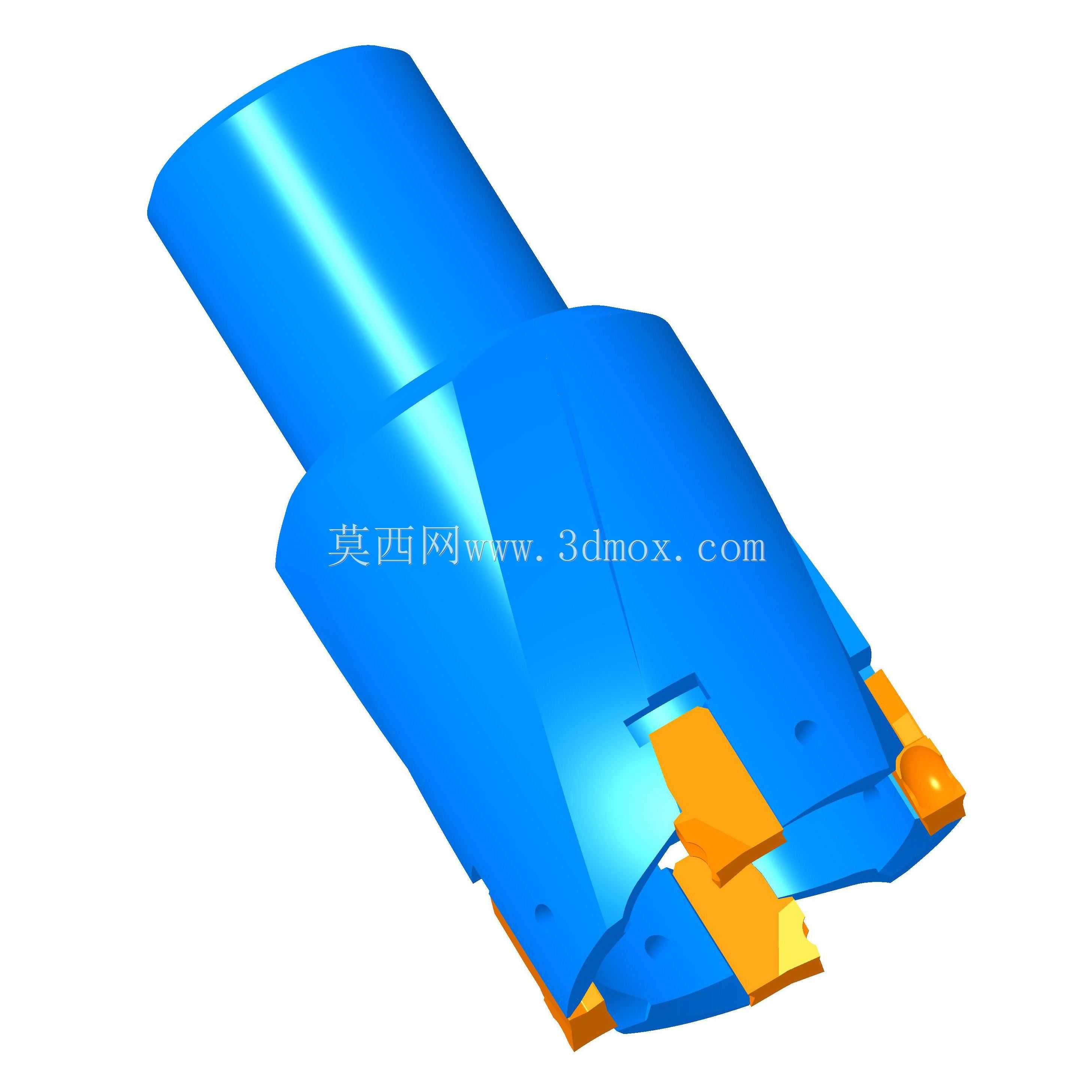

　　在火力发电厂制粉系统、矿山原煤预处理工段里，这类镶硬质合金齿的钻削类工作部件，是中速磨煤机、钢球磨煤机入口处完成原煤预破碎、煤层钻削松料的核心易耗件，直接对接磨煤机碾磨环节前的粗处理工序，避免大块原煤直接进入碾磨区造成磨辊卡滞、衬板异常磨损的问题。从现场安装适配性来看，该部件上部采用等直径圆柱柄结构，柄部表面做了高光洁度处理，安装时可直接插入磨煤机主轴的配套锥套或直连夹头内，配合端面的定位销孔完成周向固定，安装边界的同轴度公差控制在0.02mm以内，能适配多数现役中速磨煤机的刀具安装接口，无需额外改制连接结构。

　　设计阶段首先考虑的是原煤工况下的强冲击、高磨蚀特性，主体结构采用高强度合金钢整体锻造成型，基体经过调质处理后硬度达到HB280-320，兼顾整体韧性与表面抗变形能力，避免遇到煤矸石、黄铁矿结核等硬杂物时出现刀体断裂的问题。切削端的镶齿采用碳化钨硬质合金材质，通过热镶工艺嵌入刀体的预制齿槽内，镶装过盈量控制在0.08-0.12mm，保证镶齿在高频冲击下不会出现脱落、飞齿的情况。齿位排布采用不等分螺旋布局，三个主切削齿沿刀体周向错开120度分布，每个主齿附带一个副修光齿，钻进过程中先由主齿完成煤层的径向切削破碎，副齿同步修整孔壁，减少钻进阻力，同时避免刀体与孔壁直接摩擦造成的基体磨损。

　　刀体的排屑槽采用大螺旋角设计，螺旋角设置为35度，槽底圆弧半径做了加大处理，钻进过程中破碎的煤粉、煤矸石碎块能顺着螺旋槽快速排出，不会在切削区堆积造成重复磨削，有效降低切削过程中的工作阻力，减少设备的负载波动。切削端的头部做了45度倒角过渡，避免下钻时刀尖直接硬碰硬接触大块硬岩造成崩齿，初始切入阶段能顺着煤层纹理逐步进给，降低初始冲击载荷。从实际使用场景来看，该部件不仅可用于磨煤机入口的煤层预钻松料，也可适配于矿山井下的煤层探水钻孔、露天煤矿的煤层预裂钻孔作业，在f系数不大于8的煤岩工况下，单支刀具的有效钻进寿命可达到普通合金刀具的3倍以上。

　　结构细节上，刀体中部设置了一圈环形卸荷槽，槽深2mm，宽度5mm，能有效缓冲钻进过程中传递到柄部的冲击载荷，避免应力集中在柄部与夹头的配合位置造成断柄事故。每个硬质合金齿的伸出高度控制在8mm，齿部的后角设置为12度，前角设置为5度，兼顾切削锋利度与齿部的抗冲击强度，不会因为前角过大造成齿部崩缺，也不会因为后角过小导致摩擦阻力过大。刀体表面做了氧化发黑处理，在井下或磨煤机内的高粉尘、高湿度工况下，能起到基础的防锈作用，避免存放、安装过程中出现锈蚀影响配合精度。

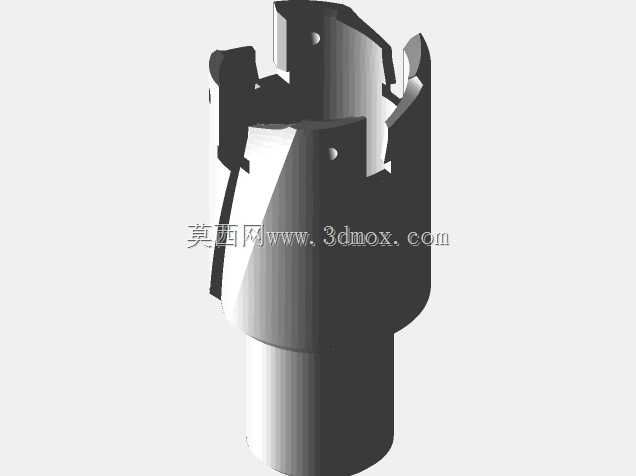

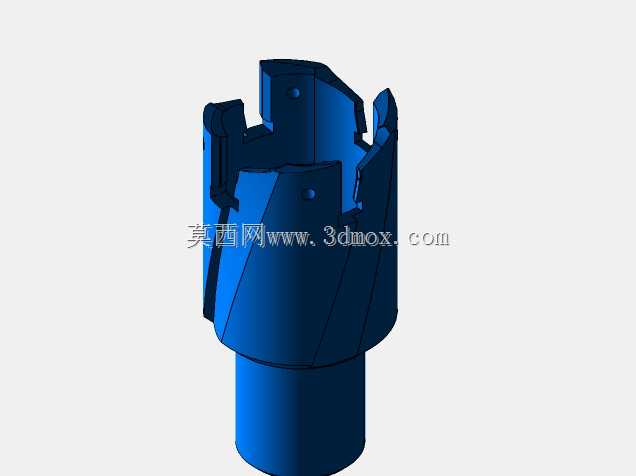

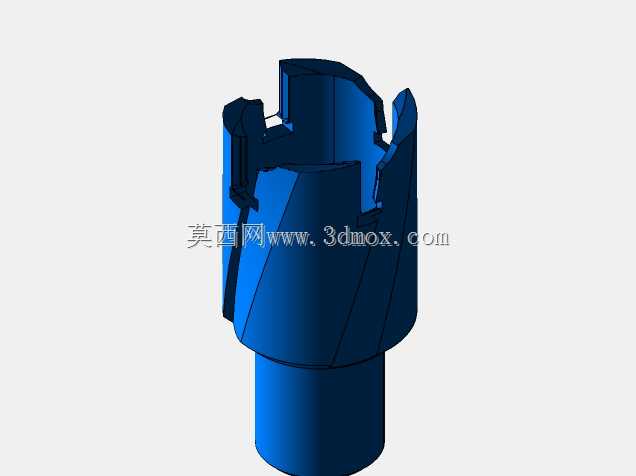

　　从建模逻辑来看，该模型先完成整体回转体的基础轮廓构建，再通过螺旋扫掠切除出排屑槽结构，随后单独构建硬质合金齿的实体模型，按照排布角度装配到刀体的齿槽位置，最后添加卸荷槽、倒角等细节特征，所有配合面的尺寸公差都按照实际加工要求做了参数化设置，可直接导出工程图用于生产加工。现场维护时，该刀具可实现快速更换，无需拆卸主轴总成，只需松开夹头的锁紧螺钉即可拔出旧刀具，插入新刀具后重新锁紧即可完成更换，单支刀具的更换时间不超过5分钟，能有效减少设备停机维护的时间，提升制粉系统的整体运行效率。
