工装裤腰金属调节卡扣结构设计

做服饰五金结构设计快八年，经手的扣件类三维模型少说也有上百套，这次的腰扣结构是工装类服饰配件里很典型的实用型设计，和普通西裤、休闲裤的纽扣、按扣逻辑完全不一样，核心要解决的是工装场景下腰围快速调节、承重不滑脱、穿脱便捷的需求。先从实际应用场景说，这类扣件最早是从工装背带裤、作业服的腰位固定结构演化来的，现在不光是工厂作业服、汽修工服在用，户外工装裤、机能风服饰也大量采用同逻辑结构，毕竟一线作业人员不会像日常穿正装那样时刻保持腰带松紧合适，蹲起、搬抬物料的时候腰围会有动态变化，普通纽扣扣死了勒腰，太松了弯腰的时候裤子往下滑，挂着工具袋的时候还容易因为承重脱开，这个结构刚好能适配这些动态需求。

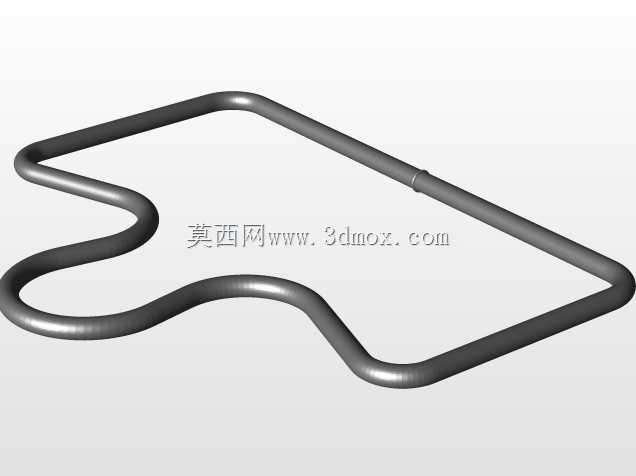

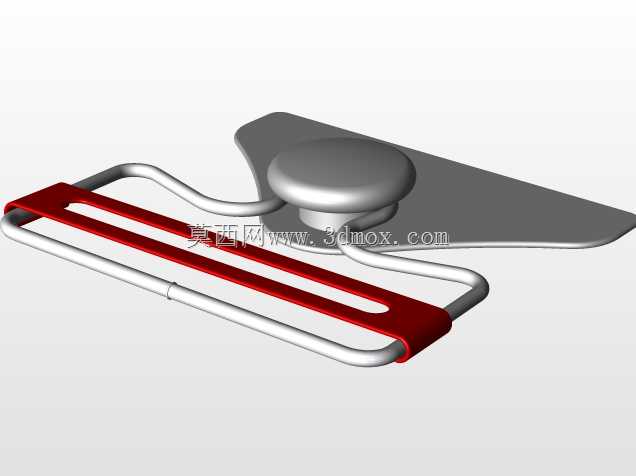

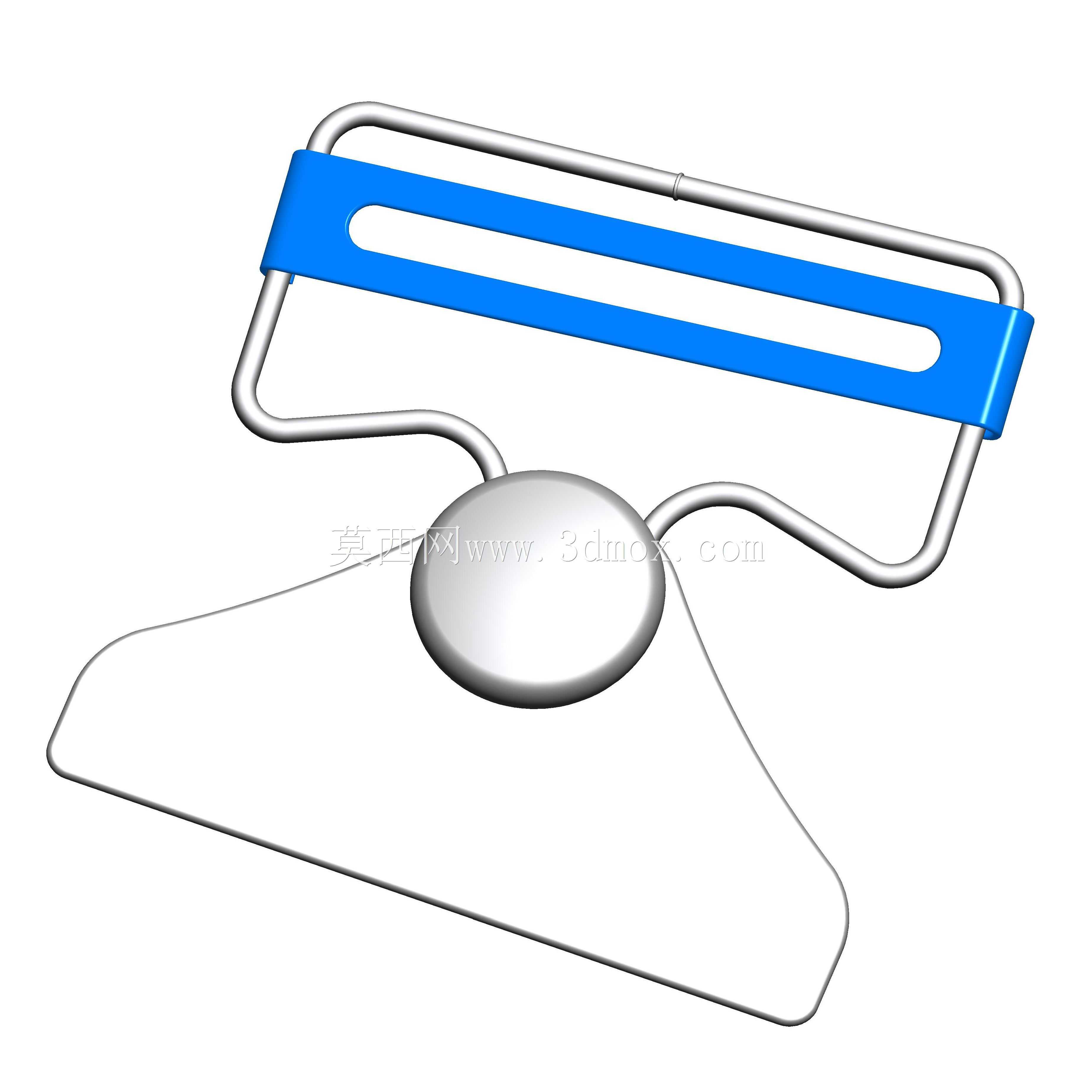

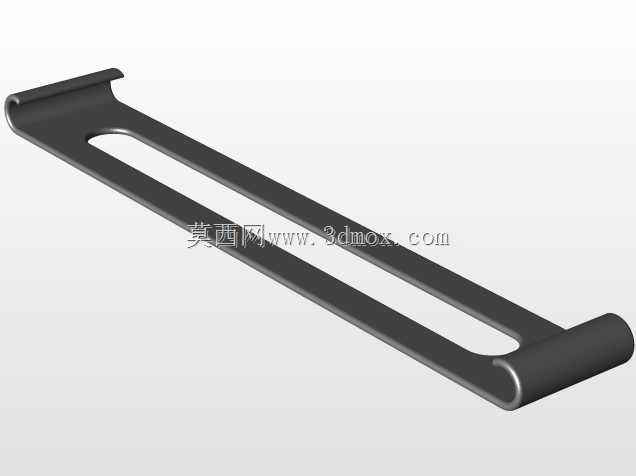

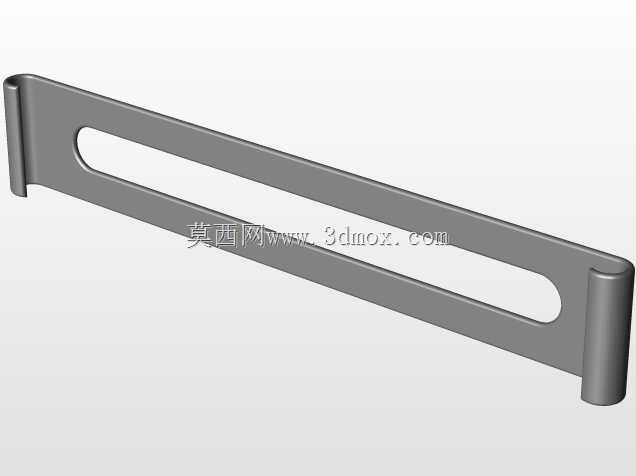

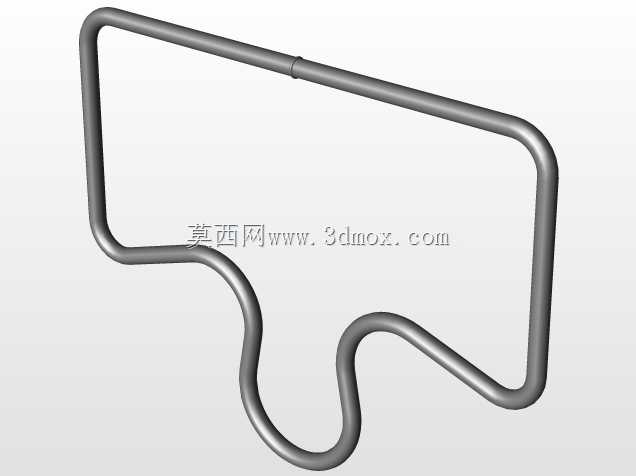

说回结构本身，整个扣件分三个核心功能部分，最上方的弯折金属丝框架是穿带位，宽度刚好适配常规工装裤的腰头织带宽度，一般工装腰头的织带厚度在1.2-1.5mm之间，框架的内槽留了2mm的间隙，穿带的时候不会卡滞，也不会因为间隙太大导致织带在里面窜动。中间的蓝色塑胶压条是防滑锁紧结构，压条内侧做了细齿纹，和金属框架配合的时候，织带穿过去之后压条靠自身的弹性张力压在织带表面，只要织带受到向下的拉力，压条会顺着金属丝的弧度越压越紧，不会出现滑脱的情况，我之前做同类型结构测试的时候，挂15kg的配重持续24小时，织带滑移量不超过3mm，完全能满足工装挂工具袋、对讲机的承重需求。下方的金属片是扣合基座，中间的圆形凸点是定位转轴，连接上方的金属丝框架，整个框架可以绕这个凸点做小角度翻转，扣合的时候金属片插在腰头的扣眼里面，框架翻下来压在腰头外侧，就完成了固定，解开的时候只需要把框架往上翻，就能直接把金属片从扣眼里抽出来，比普通纽扣解扣速度快至少一倍，手上沾了油污、戴薄劳保手套的时候也能单手操作，这一点是作业场景下很重要的人机设计细节。

设计的时候我特意调整了几个容易出问题的尺寸边界，首先是下方金属插片的轮廓，做了圆角过渡，最宽处的尺寸控制在28mm，刚好匹配工装裤通用的30mm腰头扣眼，插片的厚度是0.8mm，插进去之后不会因为太薄硌腰，也不会因为太厚导致扣眼被撑大变形。金属丝的直径选了2.5mm的弹簧钢丝，弯折处的圆角半径做了3mm，避免应力集中导致长期使用后金属丝断裂，之前有同行做类似结构用了2mm的钢丝，弯折处没做圆角处理，做五千次弯折疲劳测试的时候直接在转角处裂了，这个尺寸调整之后，一万次开合测试都没出现形变或者裂纹。中间的塑胶压条用的是POM材质，邵氏硬度控制在85D，既有足够的硬度压住织带防滑，又有一定的韧性，冬天低温环境下不会变脆断裂，压条和金属框架的配合间隙留了0.3mm，装配的时候直接卡进去就行，不需要额外打胶或者用紧固件固定，生产装配效率能提不少。

安装边界这块也要提前考虑清楚，腰头缝制的时候，扣眼的位置要和扣件的安装位对齐，金属插片的中心和腰头织带的中心偏差不能超过2mm，不然扣合之后织带会拧劲，穿着的时候会有异物感。金属丝框架的最外侧宽度是42mm，缝制的时候腰头的加固衬布要覆盖整个扣件的安装区域，不然长期拉扯容易把腰头的面料扯坏，我之前给客户做配套技术要求的时候，特意标注了安装位要加一层100g的无纺衬，增强局部的抗拉强度。另外这个结构还有个额外的实用点，就是腰围调节的时候不需要解开扣子，直接拉腰头的织带就能通过压条的滑动调整松紧，调整到合适位置之后压条自动锁死，吃多了或者冬天套厚秋裤的时候，不用重新解扣调整，直接拉一下织带就能松一点，收腰的时候把多余的织带往回送就行，比传统的腰带调节方便很多，这也是为什么现在越来越多的作业服、户外工装都换这类扣件的原因。

做这类五金配件的三维建模，最容易忽略的就是各个活动部件的间隙配合，很多新手建模的时候把零件都做成零间隙配合，实际生产出来要么装不上，要么开合卡滞，我在建模的时候把所有转动配合面都留了合理的公差，转轴和基座的配合间隙是0.1mm，压条和金属丝的滑动间隙是0.2mm，完全能覆盖五金冲压、塑胶注塑的常规生产公差，不用后期再反复修模。另外所有外露的边缘都做了倒圆角处理，没有尖锐的毛刺边，毕竟是贴身用的配件，要是边缘太锋利，很容易刮破衣服甚至划伤皮肤，这些细节虽然小，但实际使用的时候对体验影响很大。
