多规格孔径标识蓝色塑料圆形量规

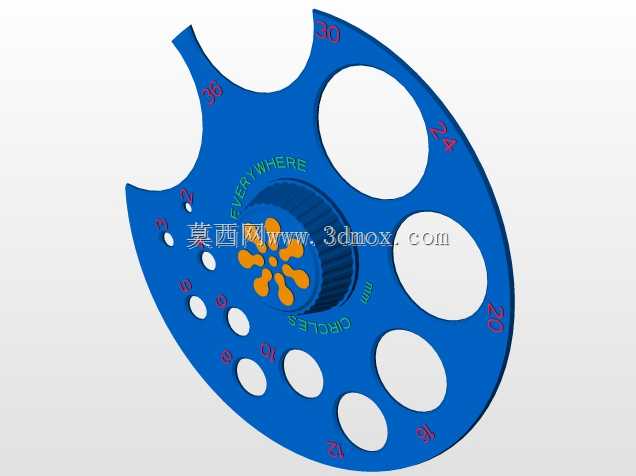

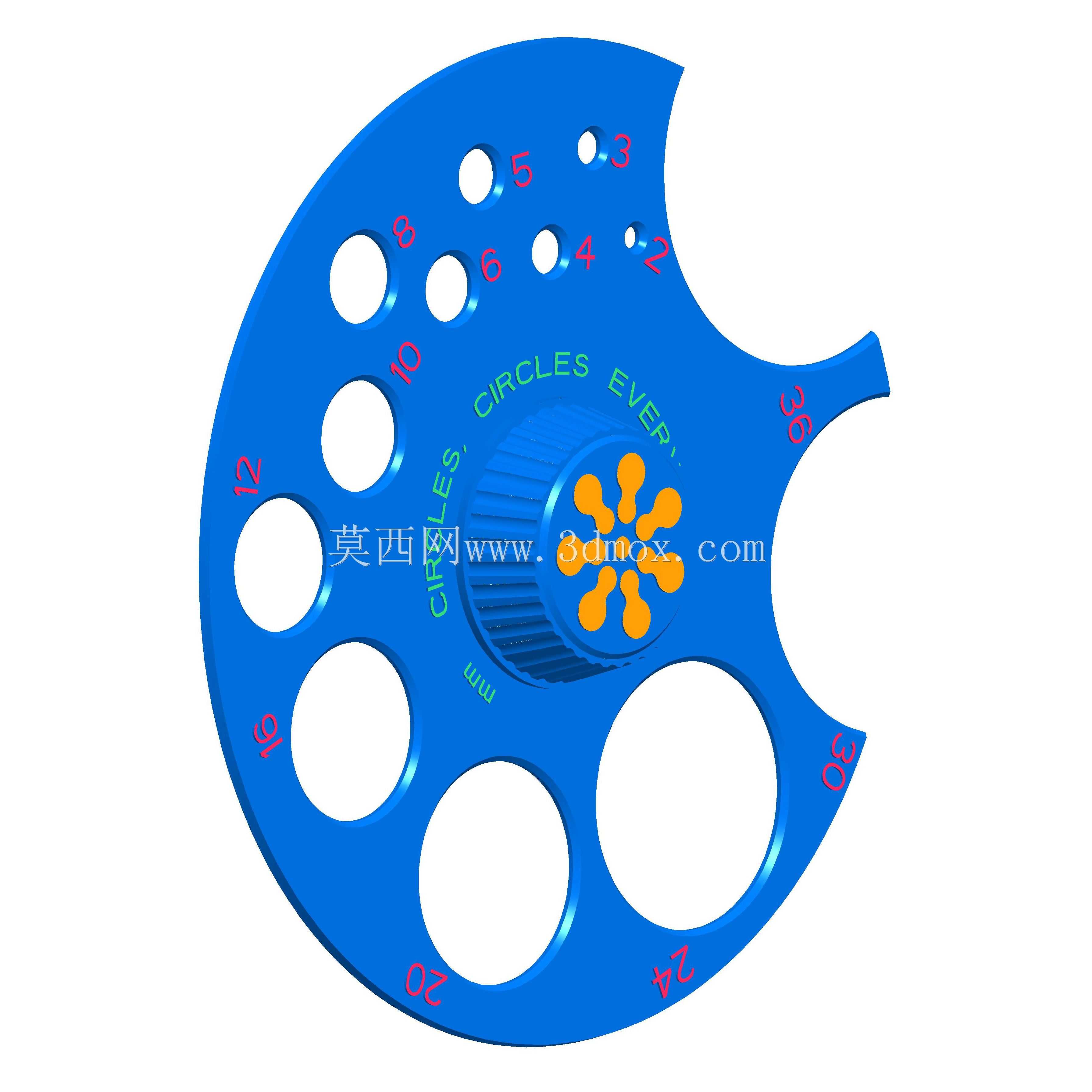

这款带多规格孔径标识的蓝色塑料圆形构件，日常多在钳工划线、线束预装、小型零件初检工位见到，不少做电子装联、五金小零件分拣的班组，会把它放在工位台的边缘位置，用来快速比对小尺寸圆孔、圆柱类零件的直径，不用反复拿卡尺卡测，能省不少初筛的时间。从结构上看，它整体采用偏心缺角的圆盘造型，不是完整的正圆形，缺角的位置刚好能卡在工位台的定位挡边上，避免随手放置时滚落，也能在叠放多个不同量程的同款构件时，快速通过缺角对齐标识位，不用反复翻转找刻度。盘面沿圆周方向排布了多组不同直径的通孔，从最小的2mm孔径到最大的36mm孔径依次排布，每个孔旁都做了凹刻填色的数字标识，数字沿圆周径向排布，不管是从哪个方向拿取构件，都能快速找到对应孔径的位置，不会因为视角问题读错数值。中心位置做了带防滑纹理的凸台结构，凸台表面做了八瓣花型的凹陷标识，既可以作为手指捏持的受力点，凸台的高度刚好比盘面高出3mm，叠放的时候相邻两个构件的盘面不会直接贴死，避免盘面的刻度标识被刮花，也能减少塑料件之间的吸附粘连，拿取的时候更顺手。设计的时候特意把大孔径的孔位安排在圆盘下半部分，小孔径安排在上半部分，是考虑到大孔对应的零件重量更大，放在偏下的位置能让整个构件的重心更稳，放在台面上不会因为一侧偏重倾倒。所有孔的边缘都做了0.2mm的圆角倒边处理，没有尖锐的毛边，不管是拿取还是把零件塞进孔里比对，都不会刮伤零件表面或者操作人员的手套，对于一些表面要求高的塑胶小零件、铜质插针这类工件，也不会留下刮痕。安装边界上，整个圆盘的最大外圆直径控制在180mm，中心凸台的直径是40mm，整体厚度是5mm，放在普通的工位零件盒里刚好能平放，不会突出盒体影响盒盖闭合，缺角位置的两个突出定位耳，间距是60mm，刚好能匹配多数工位台面上的条形定位槽，需要固定使用的时候，直接把定位耳卡进槽里就能固定，不用额外打螺丝或者做夹具。盘面的刻度标识做在盘面下凹0.1mm的环槽里，不是直接印在表面，日常使用中哪怕反复摩擦、沾到少量的酒精、防锈油，也不会轻易脱落，比普通的丝印标识耐用很多。材质选用的是添加了蓝色色母的硬质ABS塑料，整体有一定的韧性，不小心掉在水泥地面上也不会碎裂，同时硬度足够，孔位不会因为反复插拔零件出现明显的扩孔变形，能保证长期使用的测量精度。不少做线束加工的班组，还会用它来快速比对不同线径的导线，穿线的时候直接把导线塞进对应标识的孔里，就能快速确认线径是否符合要求，比拿线规更方便，因为盘面更大，上面的数字标识比普通线规的字大很多，视力不好的操作人员也能快速识别。还有的钳工在做薄板划线的时候，会把它靠在工件的边缘，直接用对应的孔位作为划圆的基准，不用反复调整圆规的半径，对于一些固定规格的圆孔划线，效率能提升不少。孔位的排布特意避开了中心凸台的加强筋位置，每个孔的周围都做了1mm宽的凸环加强，哪怕是最小的2mm孔径，周围的壁厚也有2mm，不会因为频繁插拔零件出现孔口开裂的问题。整个构件没有任何金属嵌件，重量只有不到100g，长时间拿在手里使用也不会累，放在工具包里携带也不会增加太多负重，适合外出检修、上门装配的时候随身带。
