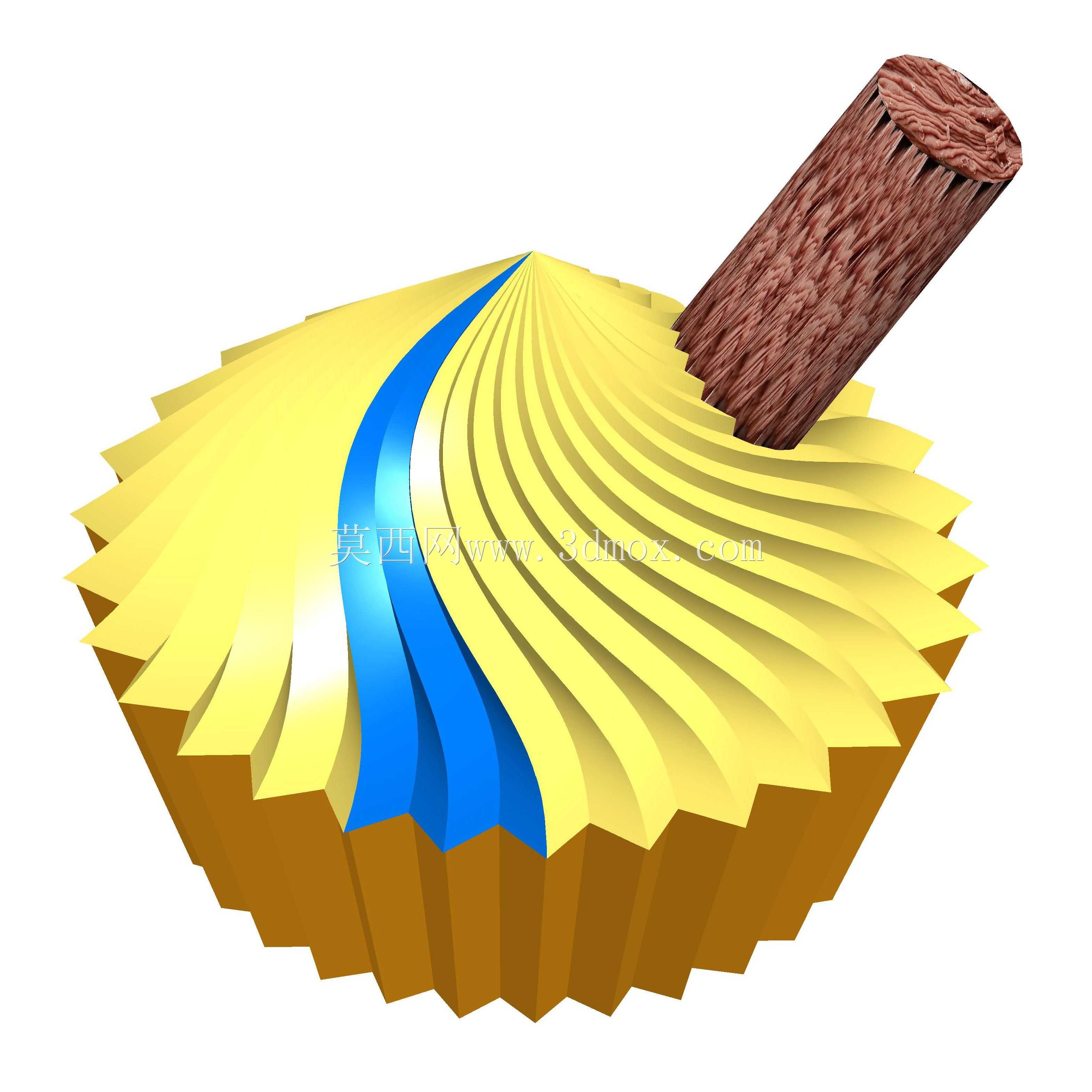

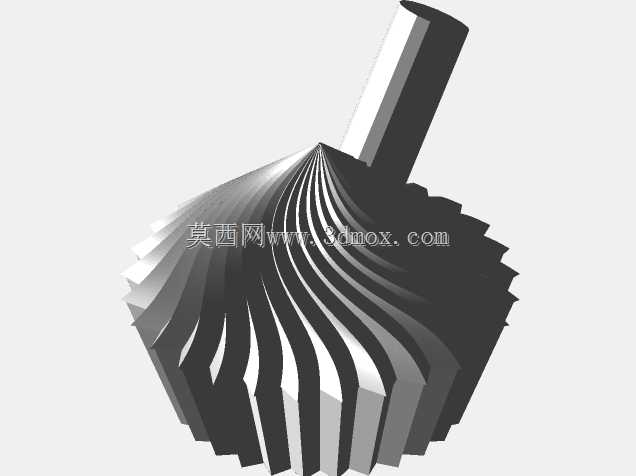

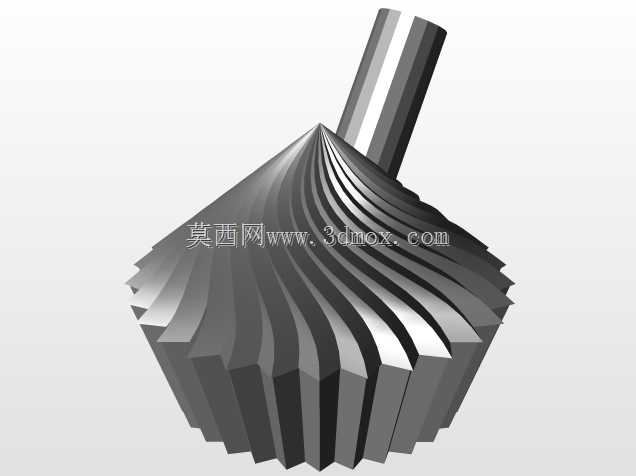

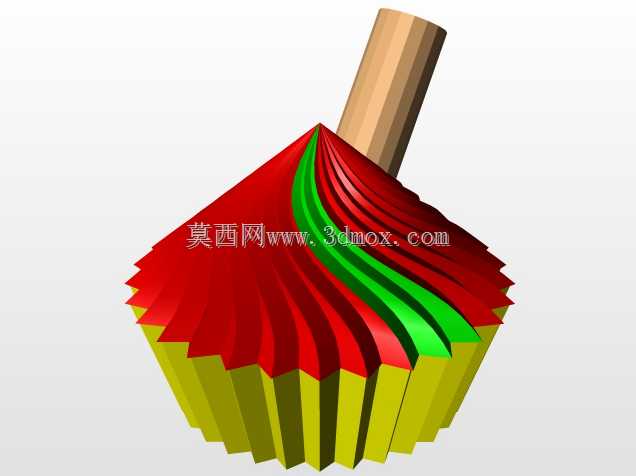

带巧克力棒的分层奶油纸杯冰淇淋造型

该造型的设计最初面向食品陈列道具的结构开发场景，在商用冷柜展示、甜品店橱窗陈设、食品拍摄道具制作领域都有实际应用空间。做结构拆分的时候，首先要考虑不同材质部分的装配边界，外层的纸杯托采用带竖向棱边的褶皱结构，棱边的拔模斜度控制在1.2度，既满足实体注塑或者3D打印的脱模要求，也还原真实纸杯的握持防滑纹理，纸杯托的上口直径控制在82mm，下底直径65mm，整体高度32mm，这个尺寸边界刚好适配常规商用甜品展示托的安装卡位，不需要额外做转接结构就能直接固定在陈列台的预留槽位里。上层的奶油部分做了双色螺旋分层设计，黄色主体奶油和蓝色装饰酱的螺旋升角统一设置为18度，每一层奶油的褶皱厚度从外沿到中心逐步收窄，外沿褶皱厚度4mm，中心交汇位置厚度收至1.5mm，这种渐变厚度的设计一方面还原真实奶油挤花的自然堆叠形态，另一方面在做实体加工的时候，能避免局部壁厚差过大导致的打印翘曲或者注塑缩痕问题。斜插在奶油层里的巧克力棒，插入深度控制在18mm，刚好穿过奶油层抵到纸杯托的内底定位槽，不会因为摆放角度倾斜出现松脱，巧克力棒表面做了仿真实巧克力的粗糙纹理，纹理深度0.3mm，既不会因为纹理过深积灰，也能在灯光照射下呈现真实巧克力的漫反射质感，不会出现塑料感的强反光。在实际应用里，这个造型既可以直接作为食品仿真模型用于门店陈列，替代容易变质的真实甜品降低物料损耗，也可以拆分后作为食品包装设计的参考结构，比如开发同造型的巧克力容器、冰淇淋分装杯的时候，直接提取曲面结构做壁厚调整就能快速生成包装壳体。设计过程中特意规避了尖锐棱角，所有外沿的圆角都做了R0.8的过渡处理，作为陈列道具使用的时候不会划伤清洁人员或者顾客，整体重心落在纸杯托的中心轴线上，偏移量控制在0.2mm以内，放在水平台面上不会出现侧翻问题。做曲面建模的时候，螺旋奶油部分采用扫掠路径配合截面渐变的方式生成，每一圈奶油的截面轮廓都根据实际挤花的形态做了微调，不是统一的等截面扫掠，避免出现生硬的机械感，蓝色装饰酱的部分比黄色奶油层低0.5mm，模拟酱料自然流淌凹陷的真实状态，不会出现两个曲面齐平的虚假感。巧克力棒的外露长度控制在45mm，直径12mm，这个尺寸比例符合真实巧克力棒搭配冰淇淋的常规尺寸，不会出现比例失调的问题，安装的时候只需要在奶油层预留对应直径的安装孔，孔壁做0.1mm的过盈量，不需要额外粘接就能固定巧克力棒，后期如果需要更换不同口味的棒体造型，直接插拔替换即可，维护成本很低。如果用于3D打印制作，整个模型的最小壁厚都控制在1.2mm以上，不需要额外加支撑就能完成打印，打印完成后去除支撑的痕迹可以隐藏在纸杯托的下底和奶油层的拼接缝隙里，不会影响外观展示效果。如果用于开模量产，所有的分型面都设置在结构转折的隐蔽位置，比如纸杯托和奶油层的拼接缝刚好在纸杯的上口棱边位置，分型线不会外露影响外观，模具的抽芯距离控制在20mm以内，不需要复杂的抽芯结构就能完成量产，能有效降低模具开发成本。
