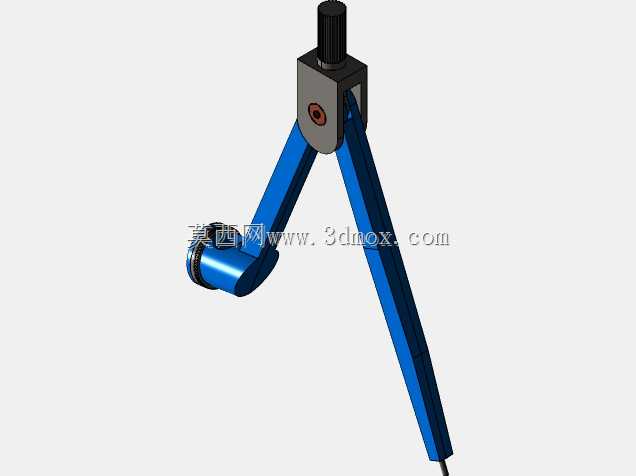

带铅笔夹装结构的绘图圆规结构设计

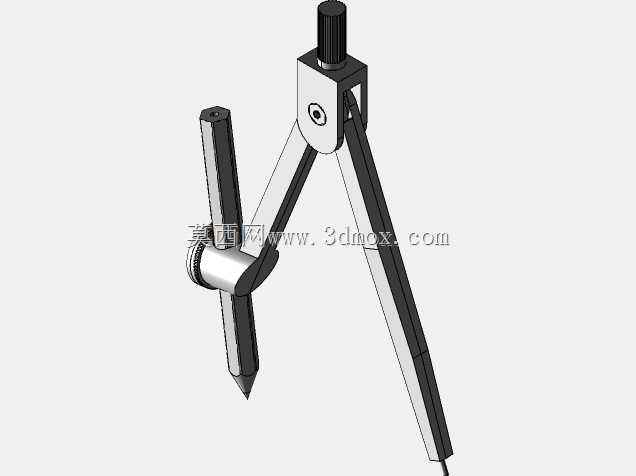

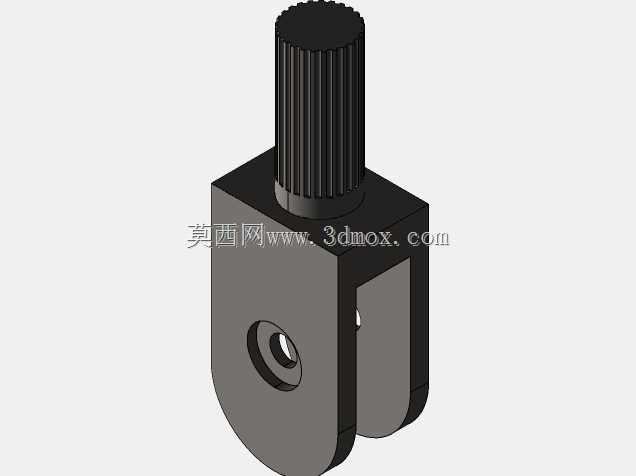

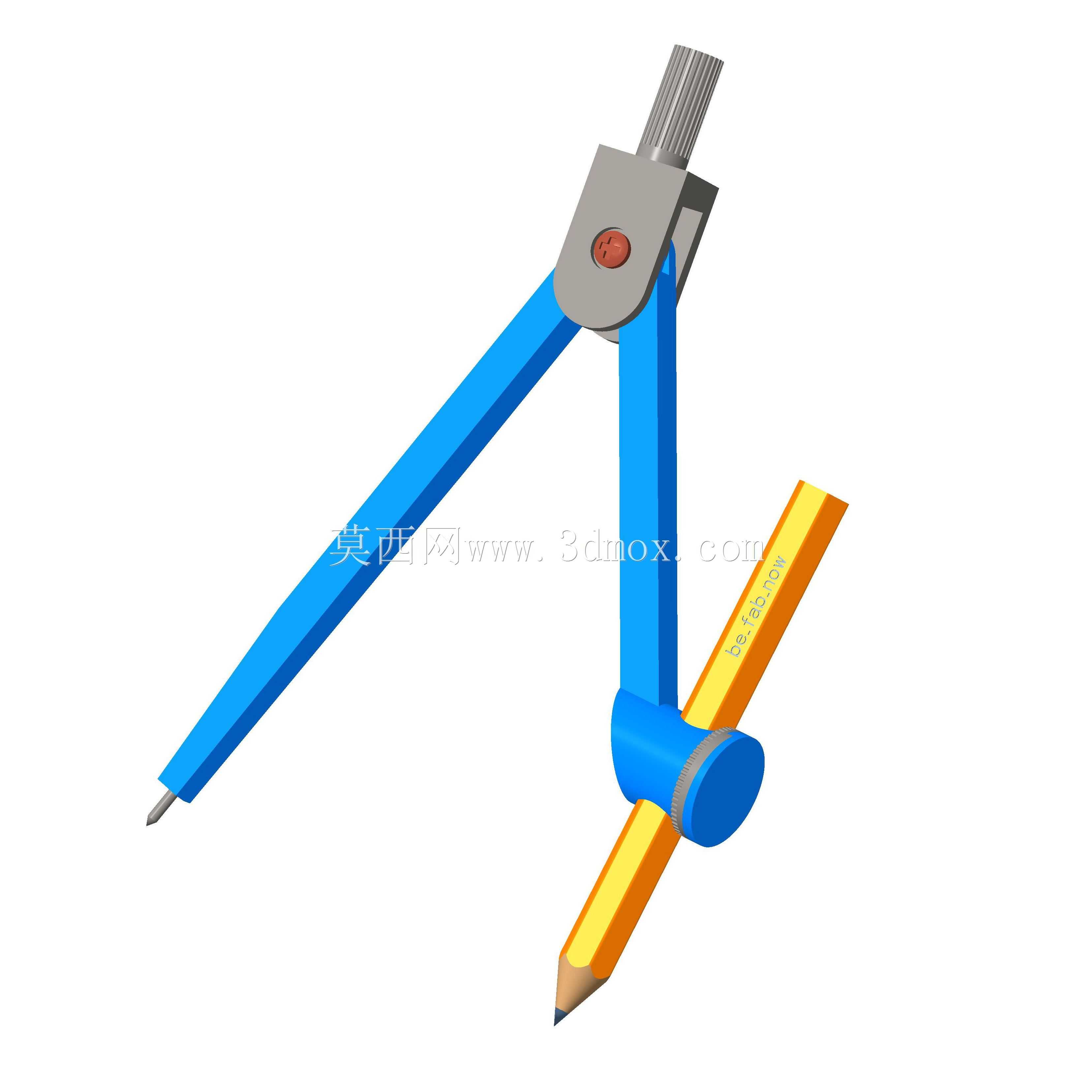

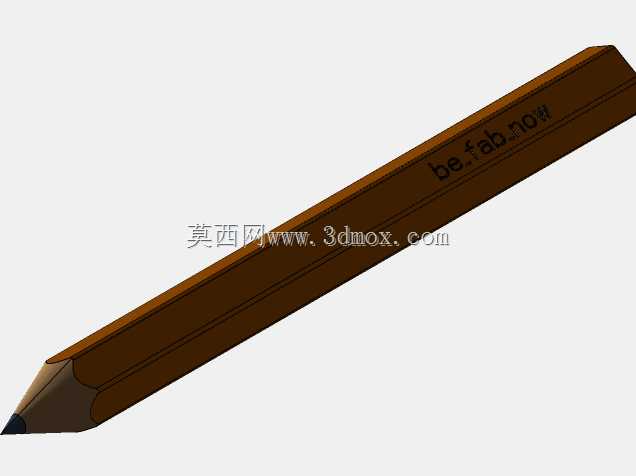

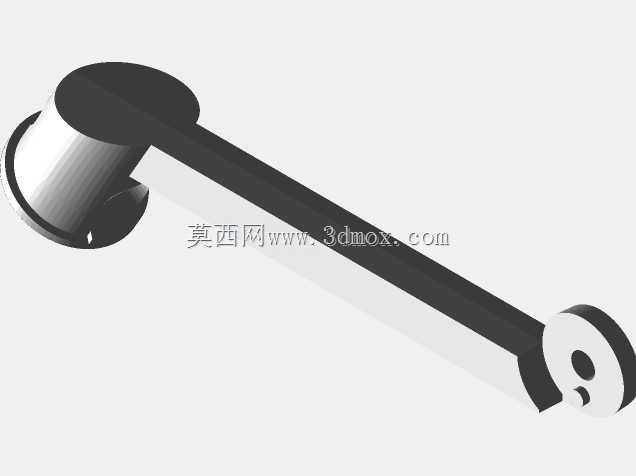

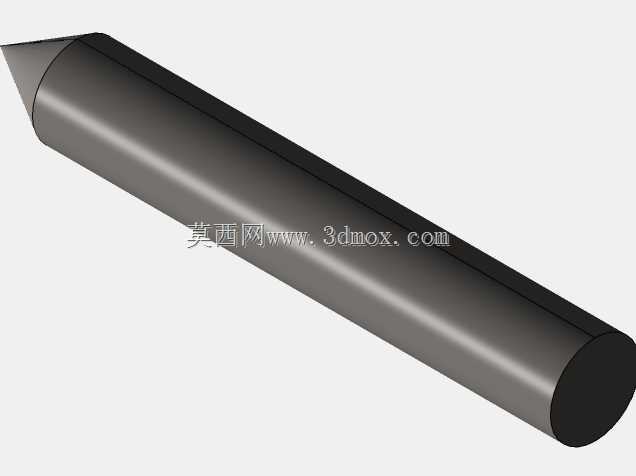

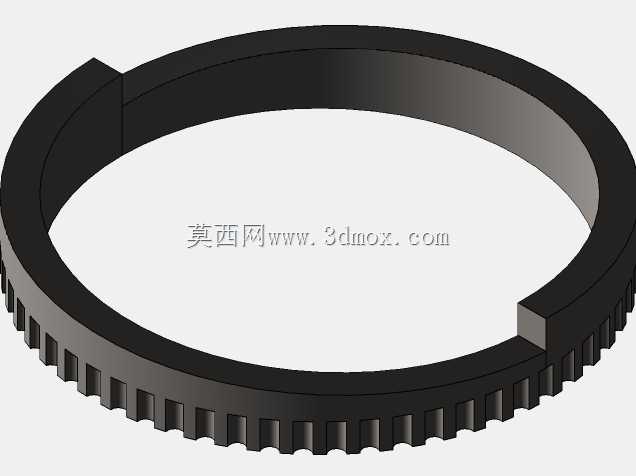

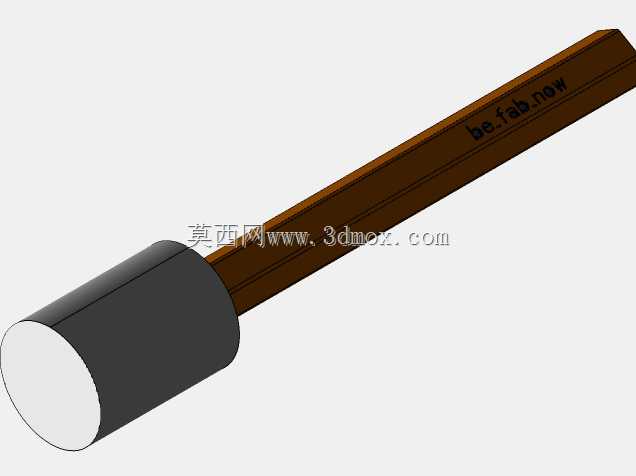

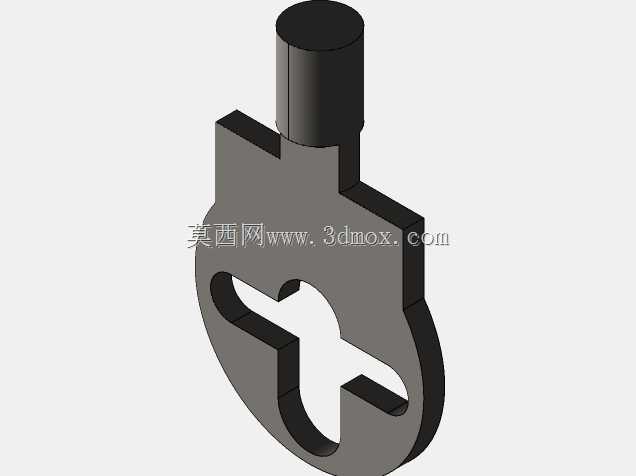

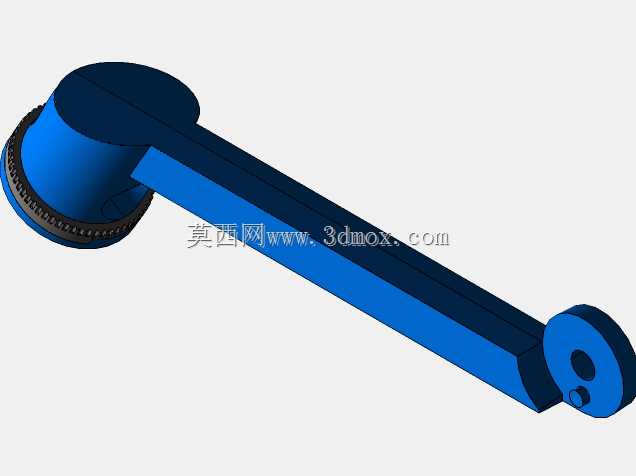

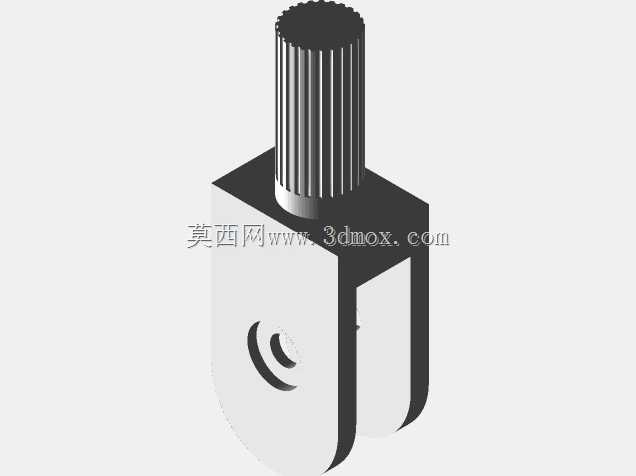

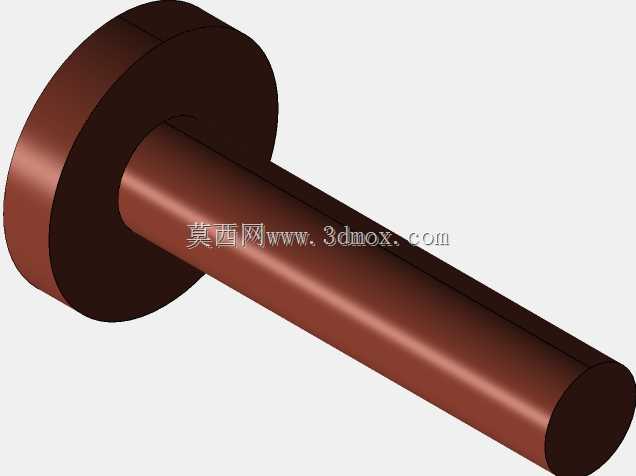

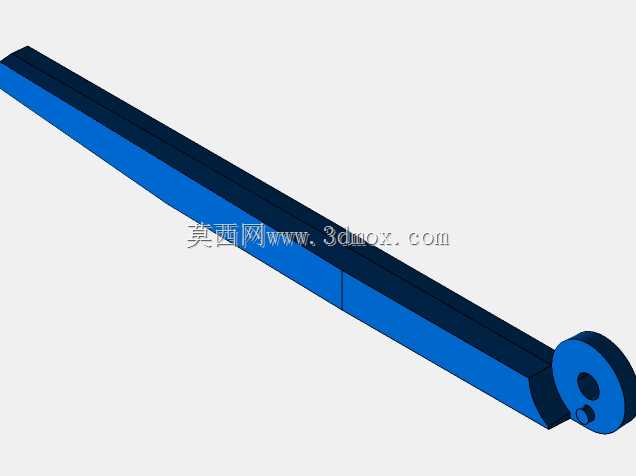

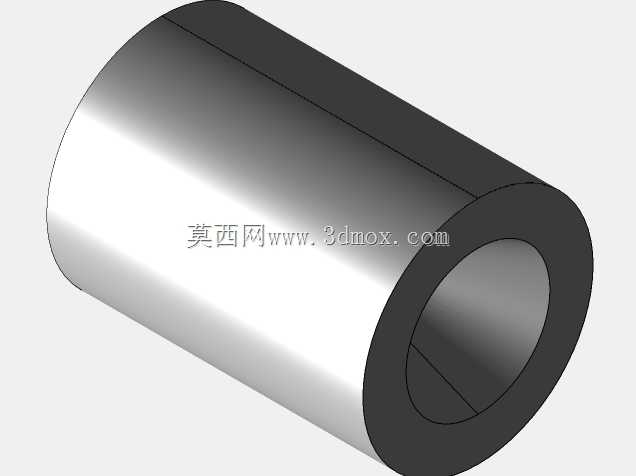

日常手工绘图场景里，这类带铅笔夹装的圆规是工程制图、教学绘图场景里的基础工具，区别于专业机加工用的定心工装，它的核心作用是在纸质、薄型绘图介质上完成定半径圆弧、整圆的绘制，同时兼顾便携性与操作手感，适配学生、制图员的徒手操作需求。从结构设计逻辑来看，这款圆规的定心端采用硬质合金针尖结构，针尖伸出长度控制在3mm左右，既保证扎入绘图介质时不会过度穿透下层垫板，又能在绘制过程中维持旋转中心不偏移，避免圆弧绘制出现偏心错位的问题。转轴部位采用铆接式铰接结构，铰接处的预紧扭矩经过调校，单指施力即可调整两个支脚的开合角度，调整到位后不会因为绘图过程中的施力出现支脚滑移，保证绘制半径的一致性。夹笔支脚的结构做了适配常规木质铅笔的卡槽设计，卡槽内侧设置了防滑橡胶垫，铅笔装入后通过顶部的滚花锁紧旋钮完成固定，锁紧时的压紧力均匀分布在铅笔杆圆周方向，不会出现铅笔偏斜导致的绘制半径偏差，同时兼容直径7-8mm的常规绘图铅笔，不需要额外搭配专用铅芯配件，降低使用成本。两个支脚的主体采用工程塑料注塑成型，截面做了加强筋结构设计，在控制整体重量不超过30g的前提下，保证支脚在最大开合角度下不会出现弯曲形变，最大可绘制半径达到180mm，覆盖常规A3、A4图纸上绝大多数圆弧绘制需求。定心支脚与夹笔支脚的开合角度范围从0度到160度，角度调整时没有卡顿虚位，支脚边缘做了R1.5的圆角处理，徒手操作时不会划伤手部。顶部的铰接座位置集成了铅笔临时收纳卡槽，绘图间隙可以将铅笔卡在卡槽内，避免铅笔滚落弄脏图纸，这个细节结构是区别于传统圆规的优化点，适配绘图过程中频繁切换工具的操作习惯。从安装边界来看，这款圆规收拢后的整体尺寸为170mm*35mm*15mm，可以放入常规笔袋、绘图工具盒内，不需要额外的专用收纳空间。针尖部位做了可回缩设计吗？不，这款结构里针尖是固定伸出的，配套的笔帽式保护套可以在收纳时套住针尖，避免扎伤或者划破其他文具。实际使用过程中，定心端的施力只需要5N左右的垂直压力即可固定旋转中心，不需要过度用力扎入图纸，避免在图纸上留下过深的针孔影响图面整洁。夹笔端的铅笔笔尖与定心针尖在收拢状态下处于齐平位置，调整半径时只需要将两个支脚打开到对应刻度（这款结构虽然没有做刻度标识，但可以配合直尺直接量取两个尖端的距离快速设定半径），旋转时握持顶部的滚花部位，以针尖为中心匀速转动一周即可完成圆弧绘制，转动过程中夹笔端的铅笔始终保持与图面垂直的角度，不会因为支脚倾斜导致铅芯断裂或者线条粗细不均。结构上的铰接转轴采用金属铆钉与塑料支脚过盈配合，反复开合次数超过万次也不会出现松旷，满足长期高频使用的需求。支脚表面做了哑光磨砂处理，握持时不会因为手汗出现打滑，蓝色的主体配色搭配黄色铅笔的视觉区分，也能在杂乱的绘图桌面上快速找到工具。从功能特性来看，它没有集成多余的附加功能，所有结构都围绕定中心、夹笔、旋转绘图三个核心需求设计，没有冗余结构带来的重量增加或者操作干扰，相比多功圆规，这种简化结构的可靠性更高，不会因为附加功能的结构失效影响核心绘图功能。在教学场景中，这类结构的圆规也适合几何教学演示，较大的支脚尺寸在黑板上绘图时也能方便操作，夹笔结构可以兼容粉笔夹配件，拓展在立式教学板上的使用场景。设计过程中需要重点关注的是两个支脚的同轴度，铰接孔的位置公差控制在0.05mm以内，保证开合过程中两个尖端的运动轨迹在同一平面内，避免出现夹笔端偏移导致的圆弧失真。同时针尖的安装垂直度也需要严格控制，针尖与支脚轴线的同轴度公差不超过0.1mm，否则旋转过程中会出现定心偏移，画出的圆弧出现椭圆偏差。夹笔卡槽的轴线与支脚轴线平行度公差控制在0.1mm以内，保证铅笔装入后笔尖与定心尖在同一回转平面，不需要反复调整铅笔位置即可获得均匀的绘图线条。
