带安装支座的导向滑轮结构设计

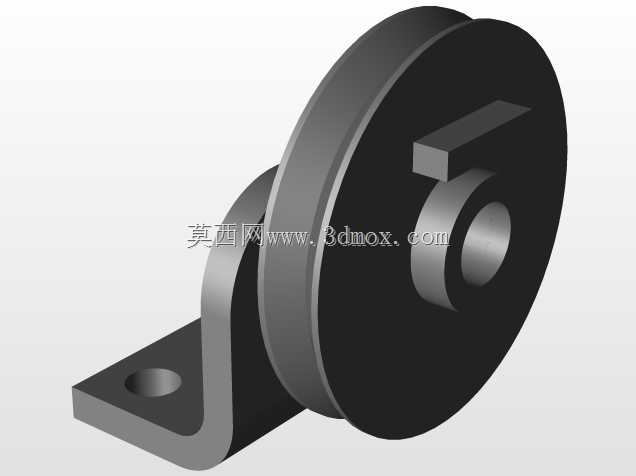

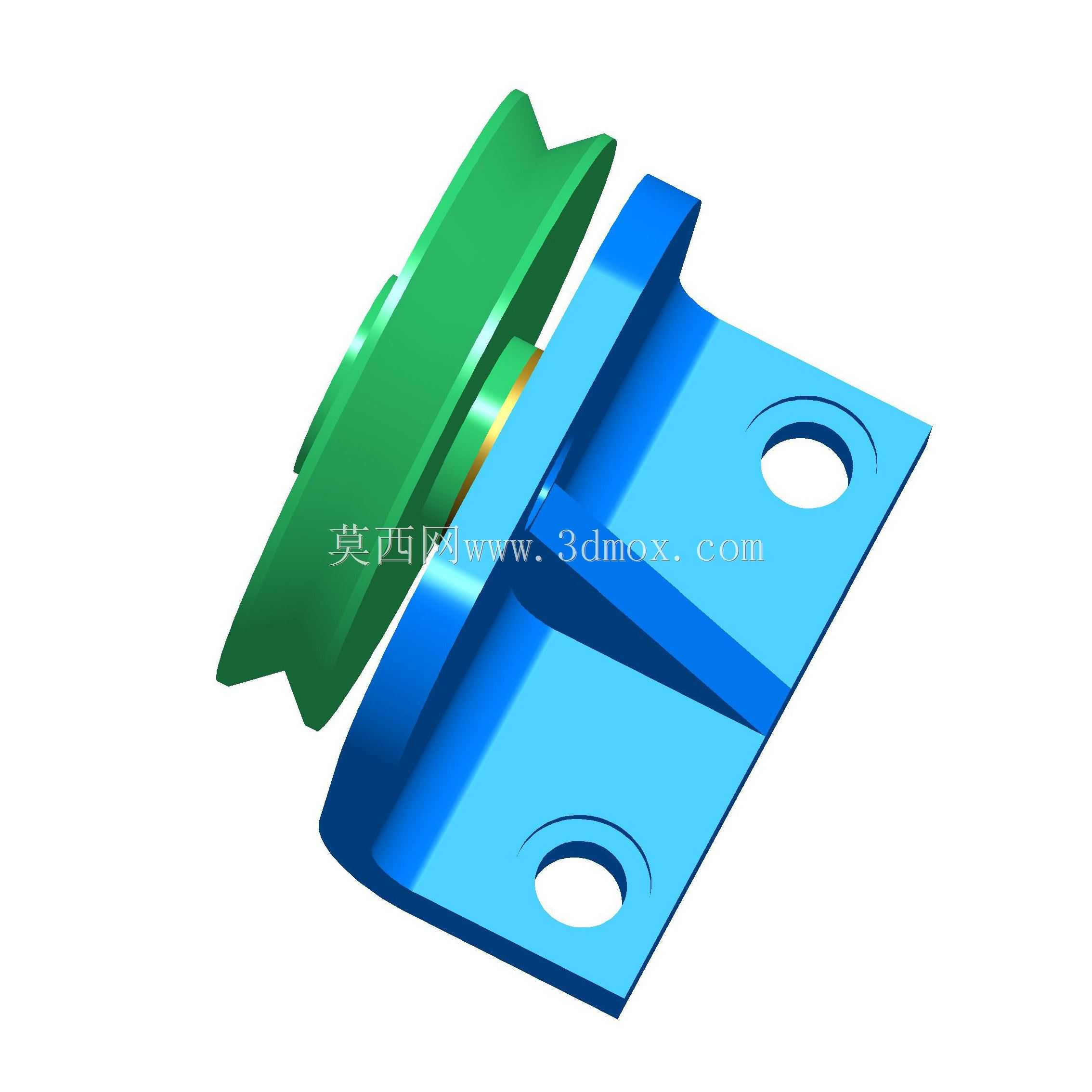

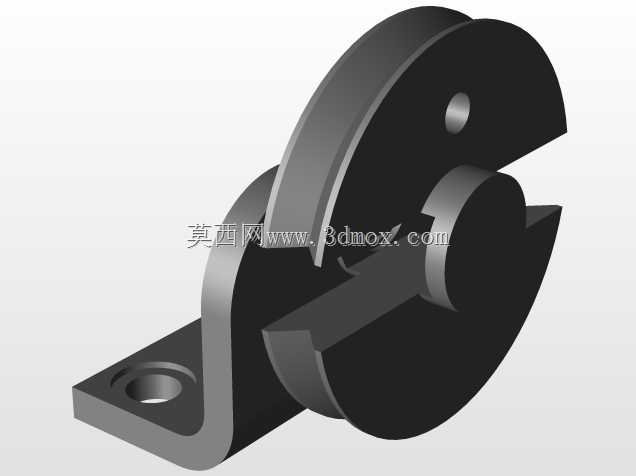

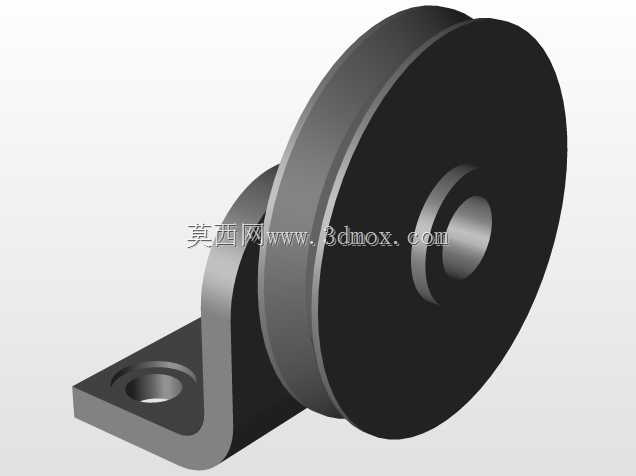

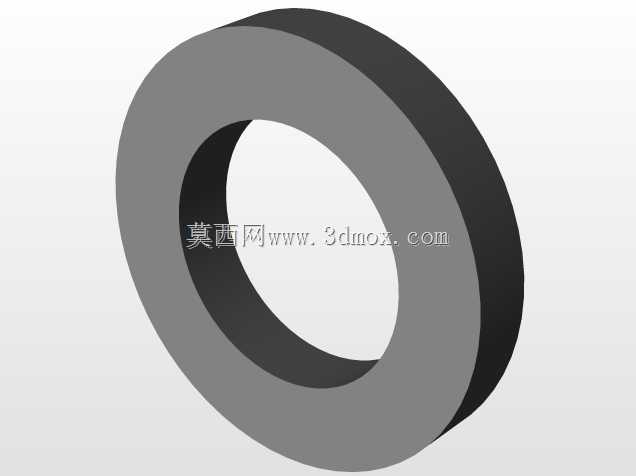

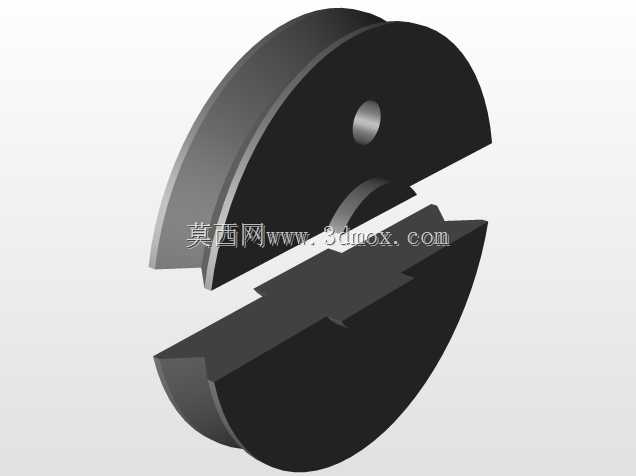

日常做输送线、小型起重导向机构的结构设计时，这类带一体式安装座的滑轮是出镜率极高的构件，很多刚入行的工程师容易把它和普通定滑轮混淆，实际上它的核心作用是对柔性牵引件做侧向或斜向的导向约束，而非单纯的承重换向。先从实际安装场景说起，这类滑轮的支座采用带加强筋的折弯式平板结构，两个安装孔的孔距是经过标准化匹配的，刚好对应常用的40系、50系工业铝型材的槽位间距，也能直接适配厚度8-12mm的钢板安装面，不需要额外做转接板，现场安装时只需要配两个M8或者M10的内六角螺栓就能完成固定，安装面的平面度公差控制在0.1mm以内，避免锁紧后滑轮出现偏斜导致牵引件跑偏。滑轮本体的轮缘做了带导向倾角的槽型设计，槽宽适配直径6-10mm的钢丝绳、尼龙牵引绳或者同步齿形带，轮缘的倾角是3度，这个角度是经过反复验证的，既可以防止牵引件在运行过程中从槽内脱出，又不会因为槽壁过窄对牵引件产生额外的磨损，轮槽的表面粗糙度控制在Ra1.6，减少长期运行的摩擦损耗。设计的时候特意把支座和轮轴的连接位置做了三角加强筋结构，很多廉价的滑轮支座这里是没有加强筋的，当牵引件拉力超过额定值的1.5倍时，支座很容易从根部折弯变形，这个加强筋的厚度和支座底板厚度保持一致，采用等强度设计，在不额外增加整体重量的前提下，把支座的抗弯折强度提升了60%以上，额定侧向承重可以达到80kg，完全满足轻型输送、小型工装牵引、设备门体导向这类场景的负载要求。轮体和支座之间的轴连接采用间隙配合，内置的衬套选择自润滑铜基材质，不需要定期加注润滑脂，在-20℃到80℃的工作环境下都能保持顺畅转动，不会因为环境粉尘或者温度变化出现卡滞。实际选型的时候需要注意，这类滑轮的安装边界有两个核心尺寸需要核对，一个是安装孔的中心距，另一个是轮槽中心到安装底面的高度，前者决定了能不能直接固定在现有安装位上，后者决定了牵引件的走向高度是否和其他构件干涉，很多新手选型时只看滑轮直径，忽略了安装高度，最后装完才发现牵引件和旁边的机架剐蹭，不得不重新做转接座，耽误项目进度。从功能特性上来说，它和悬臂式滑轮最大的区别是安装稳定性更好，悬臂式滑轮在受到侧向拉力时，轴部会承受额外的弯矩，长期运行容易出现轴弯曲的问题，而这种带整体支座的滑轮，轴的两端都有支撑结构，受力更均匀，运行时的抖动量更小，对于牵引件运行速度在0.5m/s以内的场景，运行噪音可以控制在40分贝以下，不会对车间环境造成额外的噪音污染。在自动化生产线的物料移栽机构里，这类滑轮常被用来改变牵引绳的走向，配合张紧结构使用，能让牵引件的张紧力保持稳定，避免因为张紧力不足出现打滑；在小型设备的安全门升降结构里，它可以作为导向轮使用，让门体升降过程更顺畅，不会出现卡滞；在轻型起重的手动牵引结构里，它也能作为定滑轮使用，改变拉力方向，降低操作力度。设计建模的时候，轮体和支座的装配间隙留了0.2mm，既保证转动顺畅，又不会出现过大的窜动，轮缘的边缘做了R1的圆角处理，避免安装或者维护时边缘划伤操作人员，支座的所有外露棱角都做了去毛刺处理，符合机械安全设计的相关要求。很多人觉得滑轮是很简单的构件，实际上每个尺寸的确定都要结合实际使用场景，比如轮槽的深度如果做浅了，牵引件容易脱槽，做深了又会增加整体的外形尺寸，占用不必要的安装空间，最终确定的槽深是牵引件直径的1/3，刚好兼顾防脱性能和紧凑性；安装孔的直径比适配螺栓大1mm，给现场安装留出一定的调整余量，避免因为加工误差导致螺栓穿不进去。
