便携葡萄糖片存储管结构设计

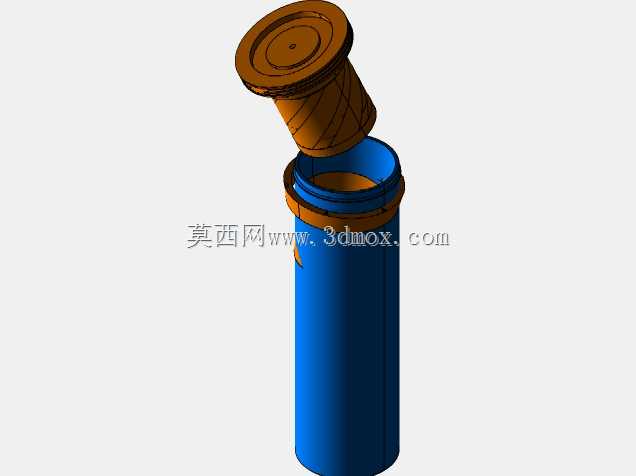

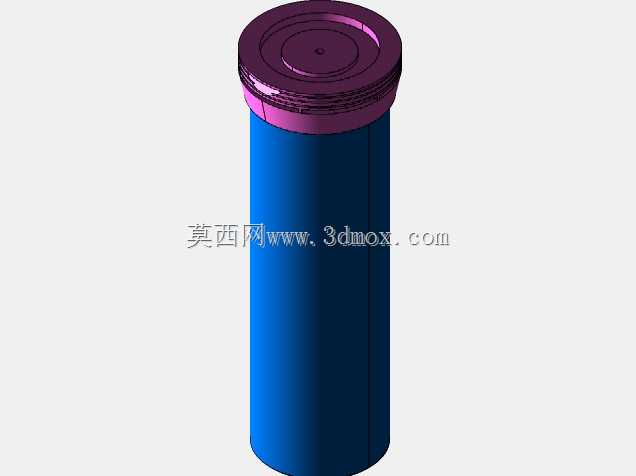

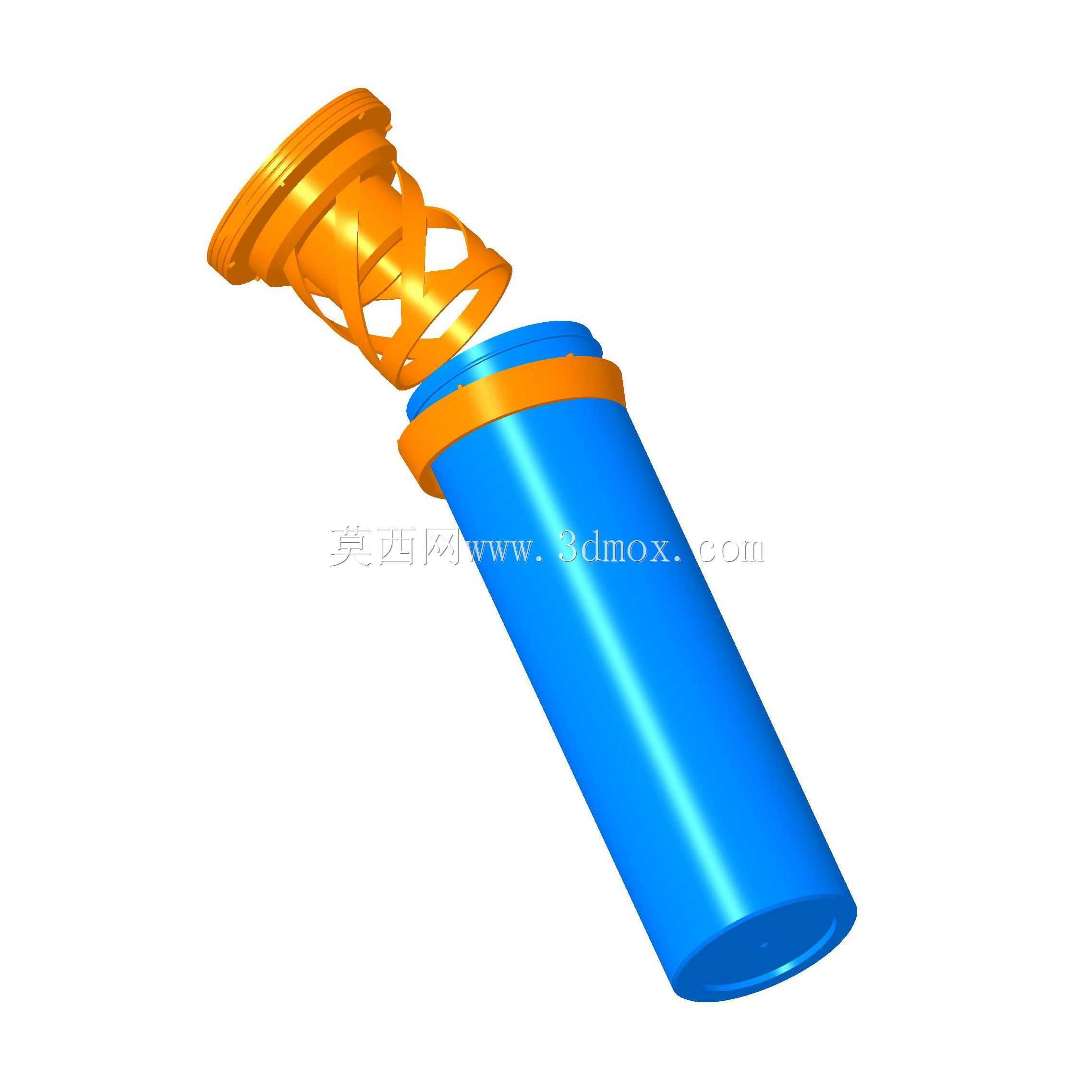

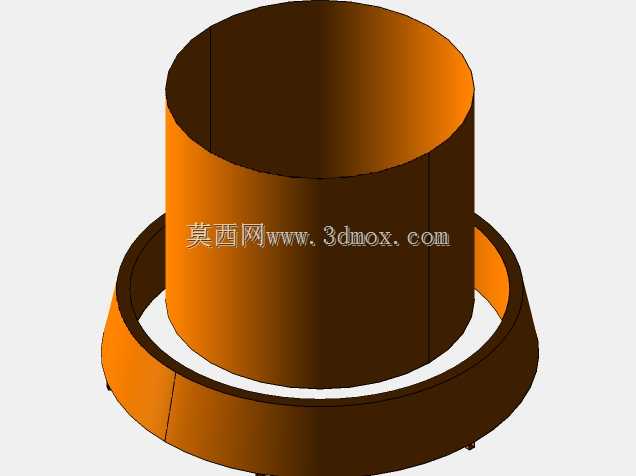

　　做随身应急类小容器结构设计的时候，最先要锚定的是使用场景的核心约束——这类存储件的核心使用人群是需要随时补充糖分的群体，日常携带的场景覆盖工装裤侧袋、通勤包内袋、甚至工作服的笔插位，所以整体轮廓必须做无锐角的圆柱收束设计，避免剐蹭衣物面料，同时控制整体径向尺寸，适配常规直径20-25mm的口袋插口，不会出现卡滞或者突出硌压的问题。管身主体采用等径直筒结构，内壁做0.2mm的拔模斜度，既方便注塑脱模，也能让叠放的糖片顺畅滑出，不会因为内壁公差出现卡料的情况。管口位置的锁紧结构做了分体式旋合设计，橙色的锁紧环和管身之间预留0.15mm的配合间隙，旋合时的阻尼感控制在单指可转动的力度区间，不需要双手配合就能完成开合，

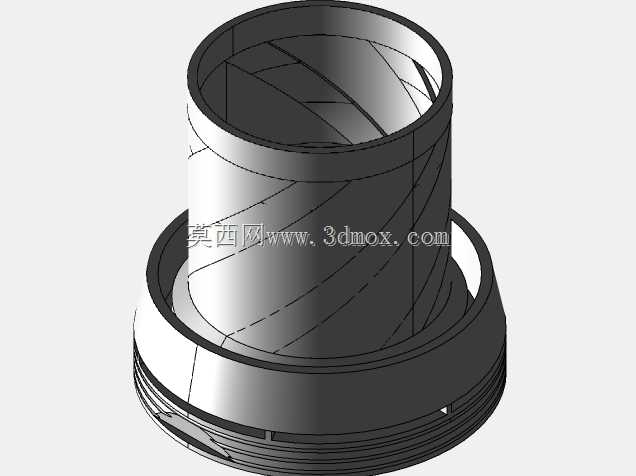

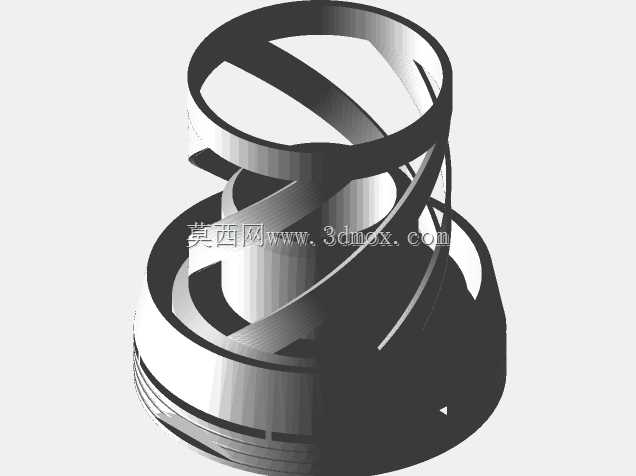

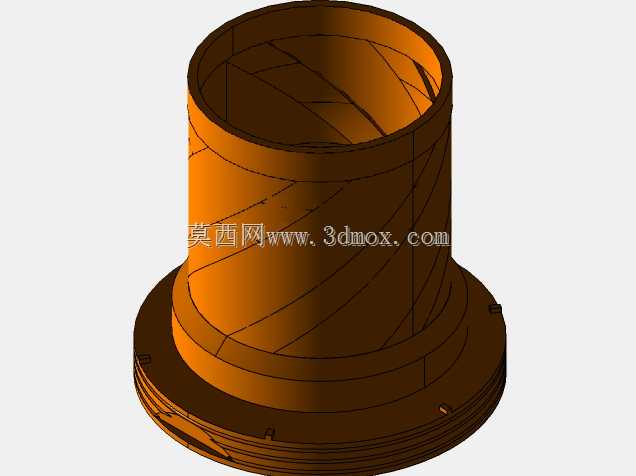

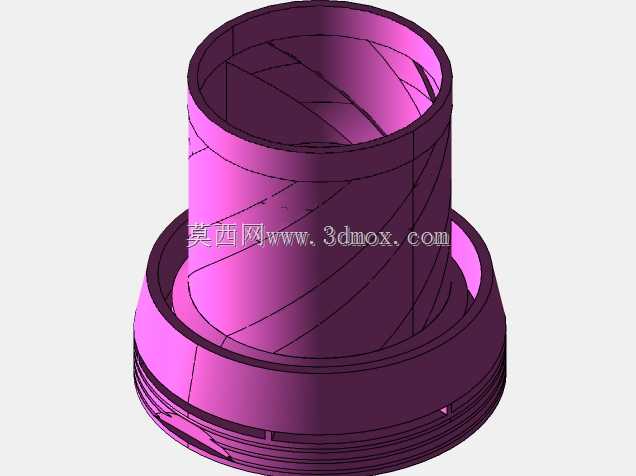

　　应对突发的低血糖状况时能单手操作取物。顶部的镂空端盖做了格栅式镂空结构，一方面是减轻整体零件重量，控制整管带料重量在15g以内，不会给日常携带增加额外负重，另一方面镂空结构可以在端盖和糖片之间形成微小的空气隔层，避免管身内外温差导致的凝露直接接触糖片，造成糖片融化粘连。管身和端盖的配合面做了一圈嵌入式的密封筋，不需要额外加装硅胶密封圈，依靠塑料件本身的配合公差就能实现IP54级的防尘防泼溅，应对日常通勤遇到的小雨、口袋里的汗汽渗透都能有效阻隔，保证内部存储的糖片不会受潮变质。设计的时候特意把锁紧环的位置做在距离管口1/5管长的位置，这个位置刚好是单手握持时拇指的自然落点，不管是旋开还是旋合锁紧环，拇指不需要大幅度挪动就能完成操作，

　　符合人体工学的操作逻辑。管身底部做了1mm厚度的平底结构，放置在桌面的时候不会倾倒，同时底部做了微小的内凹弧面，叠放的时候可以和另一支同规格存储管的顶部端盖形成定位配合，多支收纳的时候不会滚落。端盖的顶部外翻边做了3mm宽度的圆弧过渡，没有尖锐的棱边，即使放在贴身口袋里，也不会因为肢体活动剐蹭皮肤。整体结构拆分三个独立零件，分别是管身主体、锁紧环、镂空端盖，三个零件都采用等壁厚设计，壁厚控制在1.8mm，既保证结构强度，日常挤压不会出现开裂变形，也能最大化控制材料用量，降低量产的成本。零件之间的配合没有采用复杂的卡扣结构，全部依靠圆柱面的过盈配合加旋合定位，装配的时候不需要额外的工装，手工就能完成组装，

　　生产环节的装配效率可以提升40%以上。在做结构校核的时候，重点验证了1.2米自由跌落的结构强度，从口袋常规掉落高度跌落到水泥地面时，不管是管身端角还是锁紧环位置，都不会出现开裂或者锁紧松脱的情况，内部存储的糖片不会洒出。另外针对日常携带可能遇到的挤压场景，管身径向可以承受150N的径向压力不会出现永久变形，放在背包里被其他物品挤压也不会出现管身瘪陷导致糖片卡滞的问题。端盖的镂空格栅宽度控制在4mm，既保证通风隔层的空气流通，也不会因为格栅间隙过大导致外部的细小灰尘进入管内，同时格栅的棱边都做了R0.5mm的圆角处理，清洁的时候用毛刷就能轻松扫掉缝隙里的积灰，不会有清洁死角。锁紧环的外表面做了12条均匀分布的轴向防滑筋，筋条高度0.3mm，即使手上有汗或者沾了少量水，转动锁紧环的时候也不会出现打滑的情况，操作可靠性更高。管身内壁的表面粗糙度控制在Ra1.6，光滑的内壁不会残留糖片的碎屑，每次补充糖片的时候只需要倒置管身就能把残留的碎屑倒出，维护起来非常方便。
