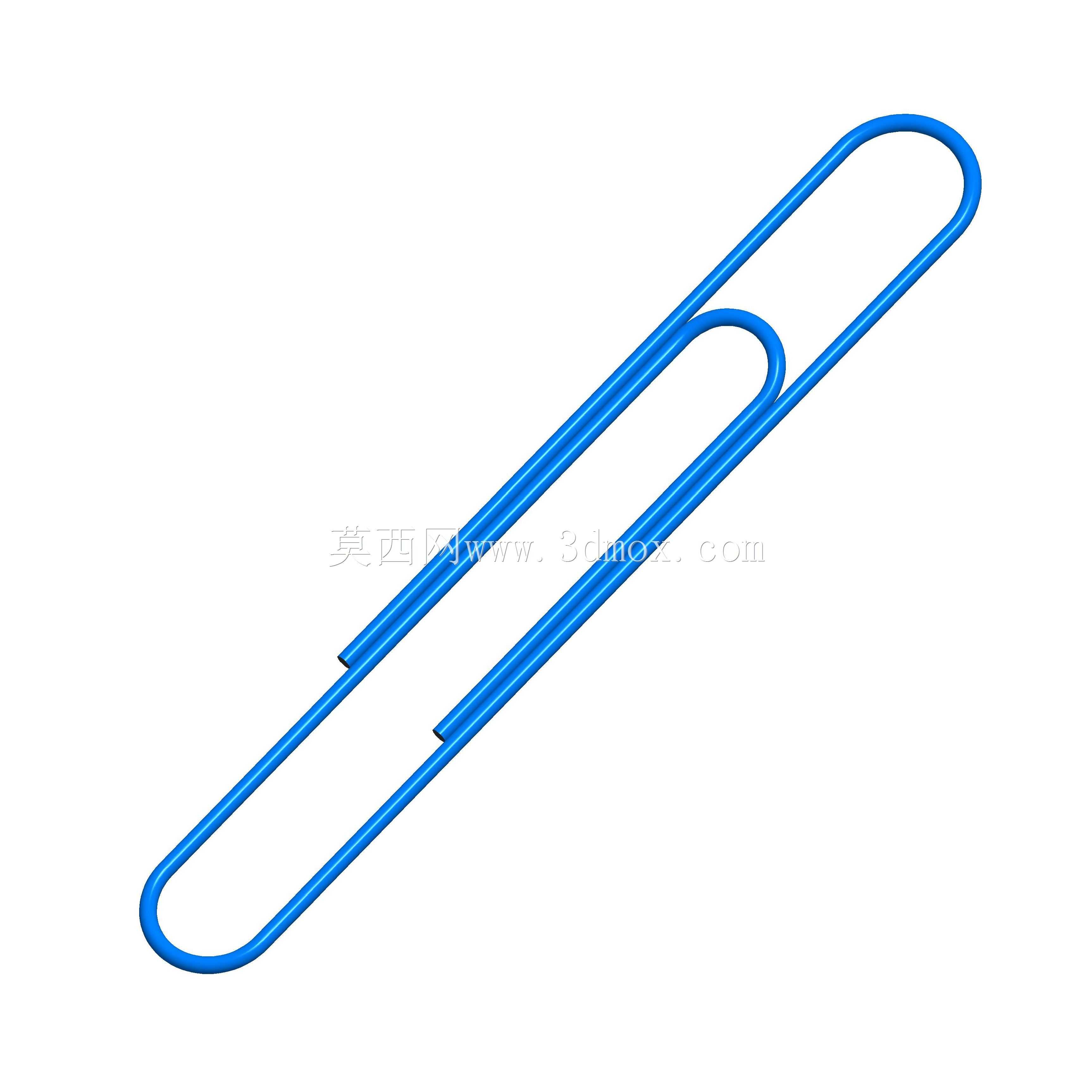

标准办公用蓝色回形针结构设计

　　日常办公场景里，回形针是最容易被忽略但使用频次极高的小五金件，不同于长尾夹、订书钉的固定逻辑，回形针依靠线材自身的弹性形变实现对纸张的夹持，不会在纸面留下不可逆的钉孔，临时整理零散单据、分类归档纸质资料时，这种无损伤固定的特性是其他文具无法替代的。除了常规的文件整理场景，在设备装配、线束整理的临时固定环节，合适尺寸的回形针也常被用来做小规格线束的临时捆扎定位，或是细小零件的穿引辅助，甚至在电路板调试时，也有工程师用打磨后的回形针做临时测试探针，这种跨场景的通用性，完全来自其简洁的结构设计逻辑。

　　从结构设计角度看，回形针的整体形态由连续弯曲的等直径金属线材构成，没有额外的拼接、焊接工序，整根线材一次弯折成型，生产环节仅需要对应规格的折弯工装就能完成批量加工，材料利用率接近百分之百，没有多余的工艺废料。整个结构分为三个功能段：最外侧的大圆弧过渡段是主要的施力夹持区，两个平行的长直段负责贴合纸张表面提供夹持正压力，内侧的小圆弧回弯段是弹性形变的核心区域，当使用者捏压长直段外侧时，内侧小圆弧会产生可控的弹性张开，让两个长直段之间形成供纸张插入的间隙，松开捏压力后，线材自身的回弹应力会让长直段夹紧中间的纸张，整个施力过程不需要额外的锁止结构，完全依靠材料的弹性性能实现夹持与释放。

　　设计这类小五金件时，首先要确定线材的直径参数，常规办公用回形针一般选用0.8mm到1mm直径的镀锌铁丝或者镀镍铁丝，表面做喷塑或者电泳处理，既可以防止线材生锈污染纸面，彩色的塑层也能实现不同文件的分类标识。线材直径过细会导致夹持力不足，夹超过十张A4纸就容易出现滑脱，直径过粗则会导致捏压张开需要的力过大，长时间使用会让手指产生不适感，同时过粗的线材弯折后内应力过大，反复开合几次就容易出现塑性变形，失去回弹夹持的能力。

　　外形尺寸方面，常规办公款回形针的整体长度控制在30mm到33mm之间，宽度控制在7mm到8mm之间，两个平行长直段的间隙在自由状态下保持0.3mm到0.5mm，这个间隙刚好可以容纳15到20张常规70gA4纸的总厚度，完全覆盖日常办公的文件整理需求。外侧大圆弧的转弯半径不能过小，过小的转弯半径会让线材弯折处产生应力集中，反复使用几次就会在弯角处出现断裂，一般外侧圆弧的内转弯半径设置为3mm左右，内侧回弯的小圆弧半径设置为2mm左右，既可以保证弹性形变的行程足够，也能避免应力集中导致的结构失效。

　　安装边界与使用限制上，回形针的夹持力完全来自线材的回弹力，因此不能用来夹持厚度超过自身张开行程的物件，也不适合长期在高湿度、强腐蚀环境下使用，即便表面有塑层保护，线材切口位置如果没有做封闭处理，长期接触潮湿空气还是会出现锈蚀，污染被夹持的文件。另外在结构设计时，所有的弯角位置都要做圆滑过渡，不能出现尖锐的切口或者毛刺，否则使用过程中很容易划伤手指，或是刮破被夹持的纸张表面。很多人在使用回形针时会把它掰直用来捅细小的孔洞，这其实超出了它的设计使用边界，掰直的过程会让线材产生不可逆的塑性变形，后续就无法再恢复原本的夹持形态，也会让弯折位置的强度大幅下降，很容易断裂在孔洞里造成额外的麻烦。

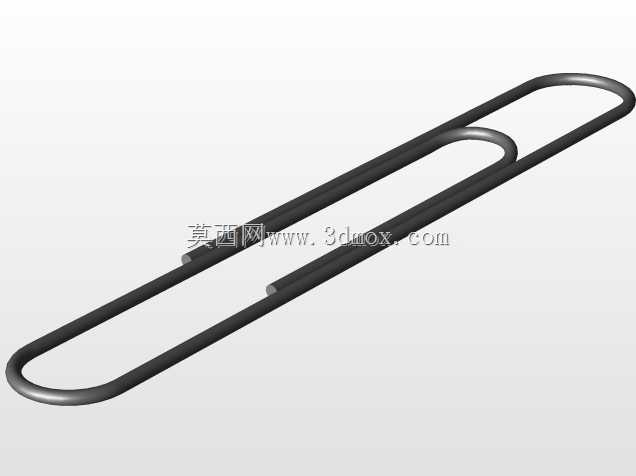

　　从三维建模的角度看，这类等直径线材成型的零件，不需要复杂的曲面建模流程，只需要先绘制出中心线的连续草图，保证所有转弯位置都是平滑相切的，没有拐点或者锐角，然后使用扫描特征，沿着中心线扫描对应直径的圆形截面就能完成基础模型，之后再给模型添加表面的涂层材质，就能还原出真实回形针的外观效果。建模过程中需要特别注意内侧回弯位置的间隙控制，两个长直段要保持完全平行，不能出现歪斜或者间距不均的情况，否则实际生产出来的产品会出现夹持力不均、容易滑脱的问题。
