4英寸×5英寸薄膜槽用组合式平面夹

在薄膜加工、实验室薄膜试样制备、小型涂布覆膜设备的工位配套中，薄膜槽的边沿固定一直是容易被忽略但直接影响作业精度的环节——尤其是4英寸×5英寸规格的标准薄膜槽，既要保证槽体拼接处的平面度，又要避免夹持力不均导致的薄膜起皱、槽体漏液问题，这款组合平面夹就是针对这类场景开发的专用夹持构件。

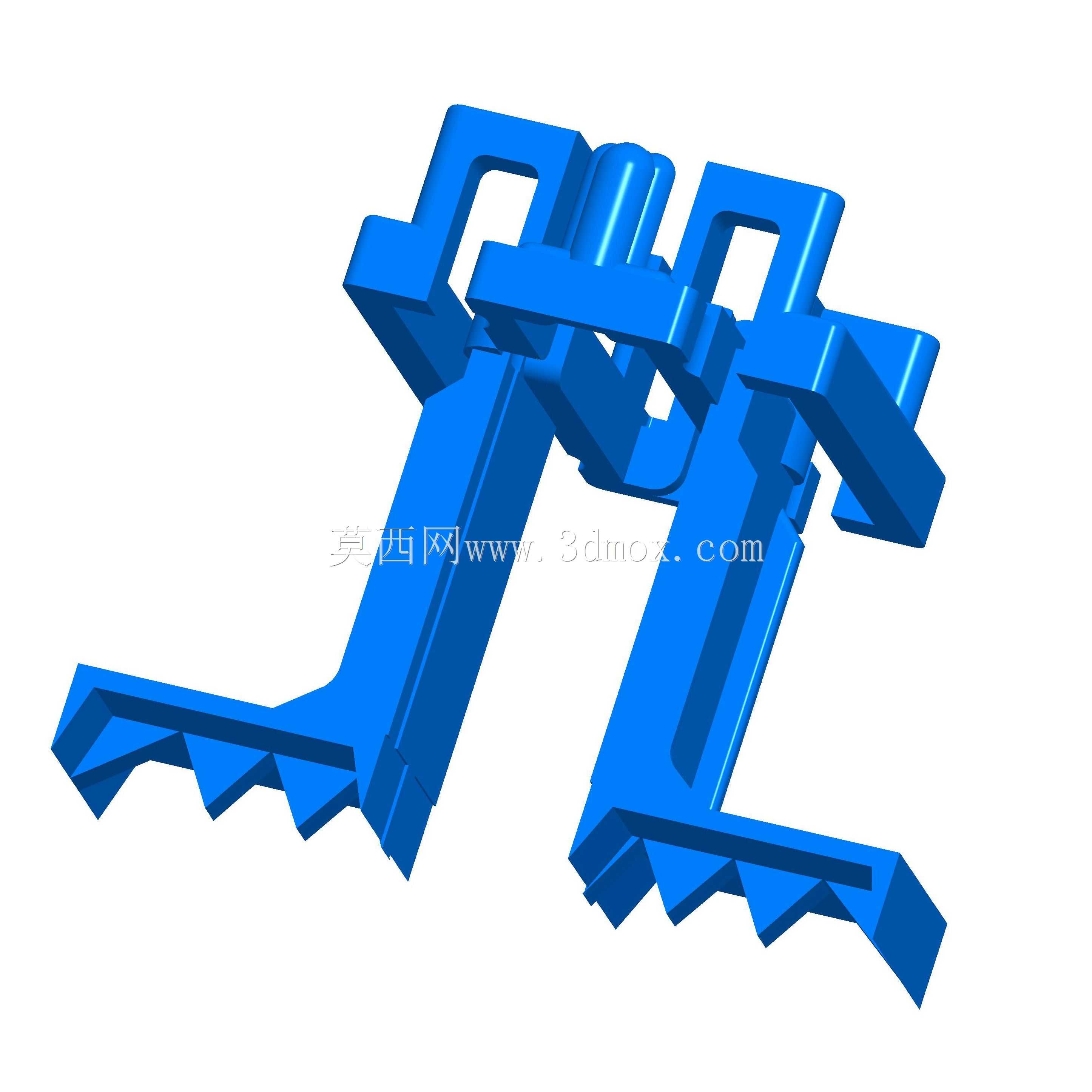

从实际使用场景来看，这类平面夹主要适配实验室小型涂布平台的薄膜盛放槽、小型流延设备的接液槽边沿固定，也可用于拼接式薄膜测试工装的槽体组合连接，区别于常规的螺栓压块或者单臂夹，它采用对称双夹臂的组合式结构，两个夹体可同步卡入薄膜槽的翻边位置，夹持力沿槽边均匀分布，不会出现单点压力过大导致的槽体变形，也不会因为夹持点稀疏出现薄膜边沿翘曲的问题。夹体下端带锯齿状咬合齿，齿形做了圆角钝化处理，既可以增大与槽体翻边、薄膜边沿的摩擦力，防止夹持后出现滑移，又不会刮破薄膜表面或者在塑料槽体上留下压痕，适配铝合金、亚克力、PVC等多种材质的薄膜槽使用。

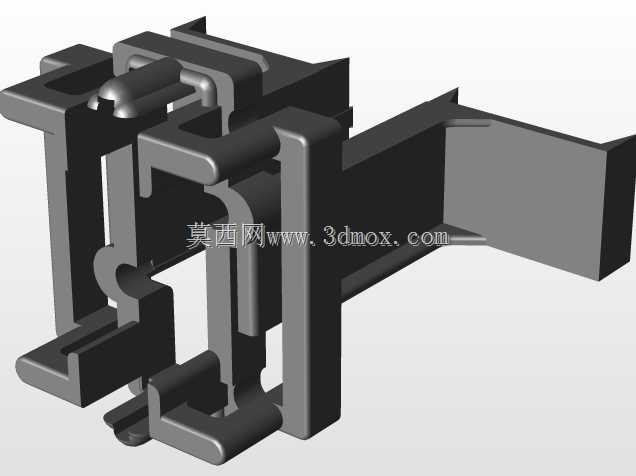

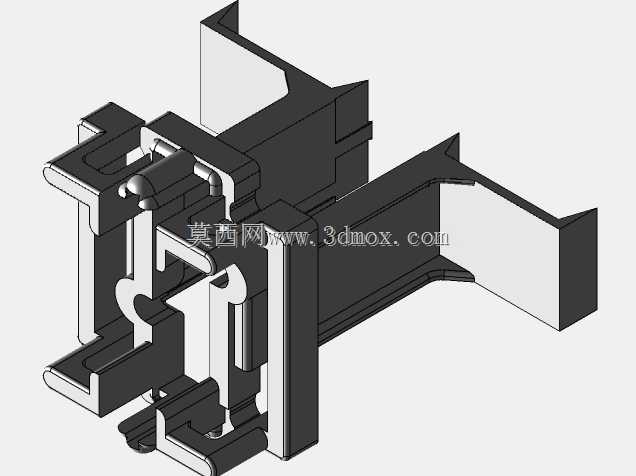

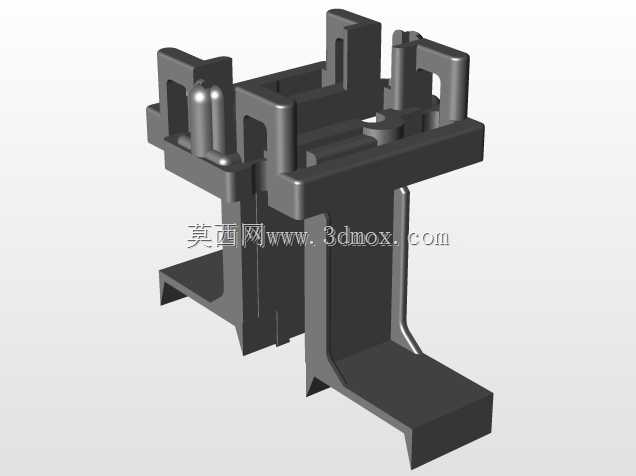

设计思路上，这款夹件没有采用额外的紧固件来实现锁紧，而是依靠夹体自身的结构弹性实现卡合：上部的U型悬臂结构预留了合理的变形量，卡入槽边时悬臂产生的弹性回复力可以持续提供稳定的夹持力，不需要额外拧动螺丝或者扳动锁紧手柄，拆装时只需要捏住上部的悬臂位置即可快速开合，单步操作就能完成装拆，在需要频繁更换薄膜、清理槽体的作业场景下，能大幅减少辅助操作时间。夹体的两个夹臂之间做了定位凸台结构，两个夹体拼合时凸台可以嵌入对应凹槽，保证两个夹臂的夹持面处于同一平面，避免拼合后出现错位导致的夹持间隙，这一点对于需要保证槽体拼接处平面度的应用来说尤为关键——如果夹体自身拼合错位，会导致槽体拼接处出现高低差，涂布或者流延时就会出现膜厚不均、漏液的问题。

从安装边界尺寸来看，这款夹件的夹持开口尺寸完全匹配4英寸×5英寸标准薄膜槽的翻边厚度，夹体的总宽度控制在合理范围内，多个夹件沿槽体边沿排布时不会出现互相干涉的情况，夹体下端的咬合齿深度经过反复验证，既可以保证足够的咬合行程，又不会伸入槽体内部接触薄膜工作区域，避免对薄膜成型区域造成污染或者刮损。夹体的上部握持位置做了圆弧过渡，没有尖锐棱角，操作人员手动拆装时不会划伤手部，符合工装配件的人机工程要求。

在结构强度方面，夹体的受力薄弱位置做了加厚处理，悬臂的根部设置了圆角过渡来减少应力集中，长期反复开合使用也不会出现悬臂断裂、弹性失效的问题，整体结构没有多余的零散零件，不存在小零件脱落掉入槽体污染物料的风险，适合在洁净要求较高的实验室薄膜制备、小型电子薄膜涂布场景下使用。和常规的固定式压块相比，这种组合式平面夹不需要在槽体上打孔安装，不会破坏槽体的密封性能，也可以根据槽体的实际长度灵活调整夹件的排布数量，在槽体的直边、转角位置都可以适配使用，通用性更强。实际测试中，在薄膜涂布作业的常温环境，以及薄膜烘干阶段的60-80℃工况下，夹件的夹持力不会出现明显衰减，也不会因为温度变化出现变形松脱的情况，能够稳定保持夹持状态，保证薄膜槽在整个作业流程中的位置精度与密封性能。
