校园门禁刷卡密码读卡器结构设计

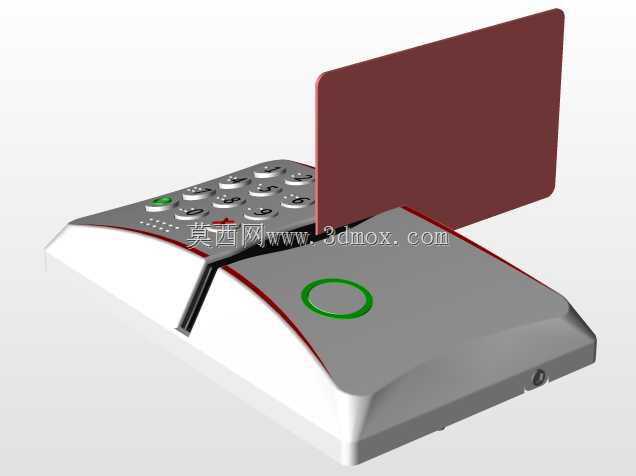

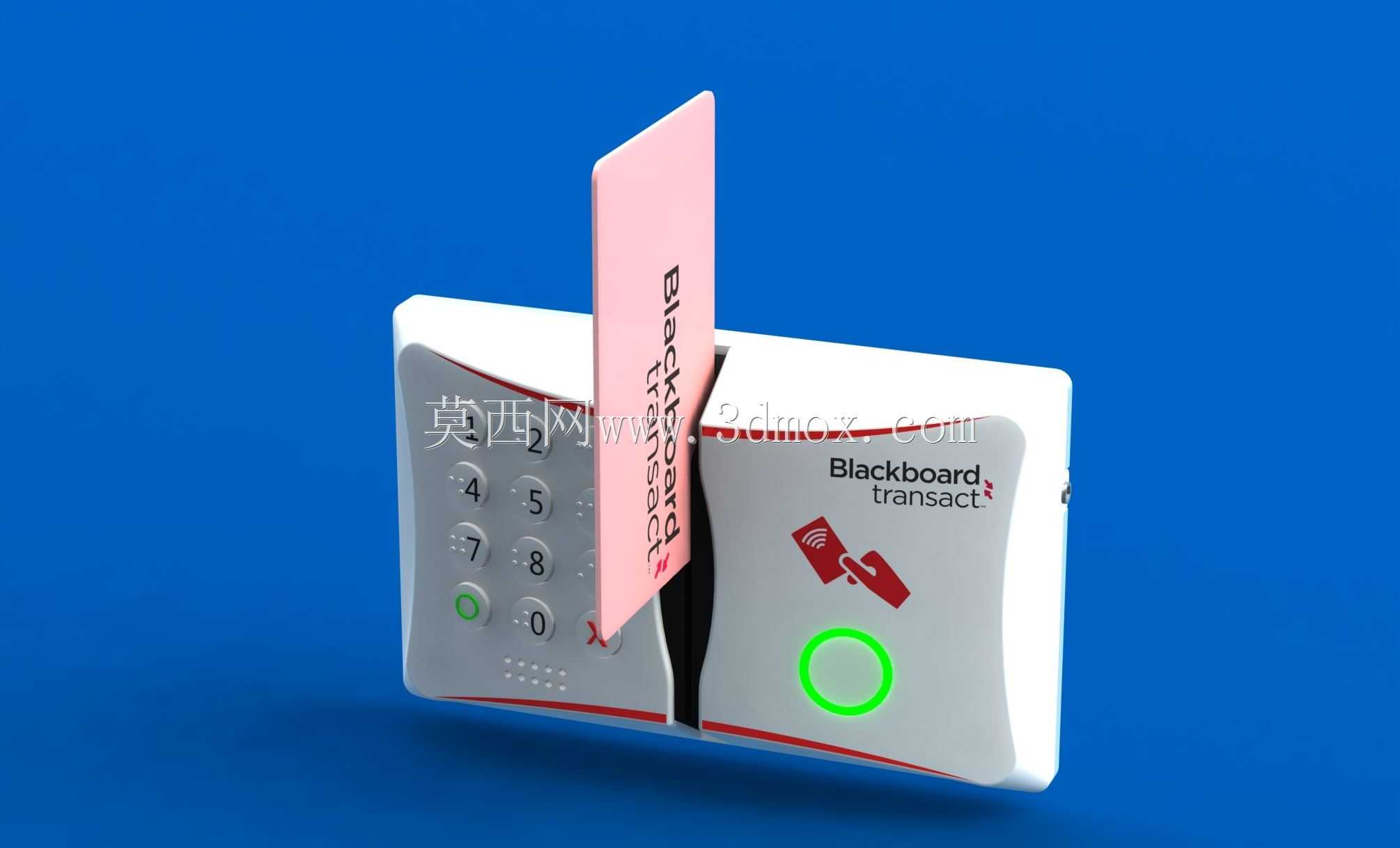

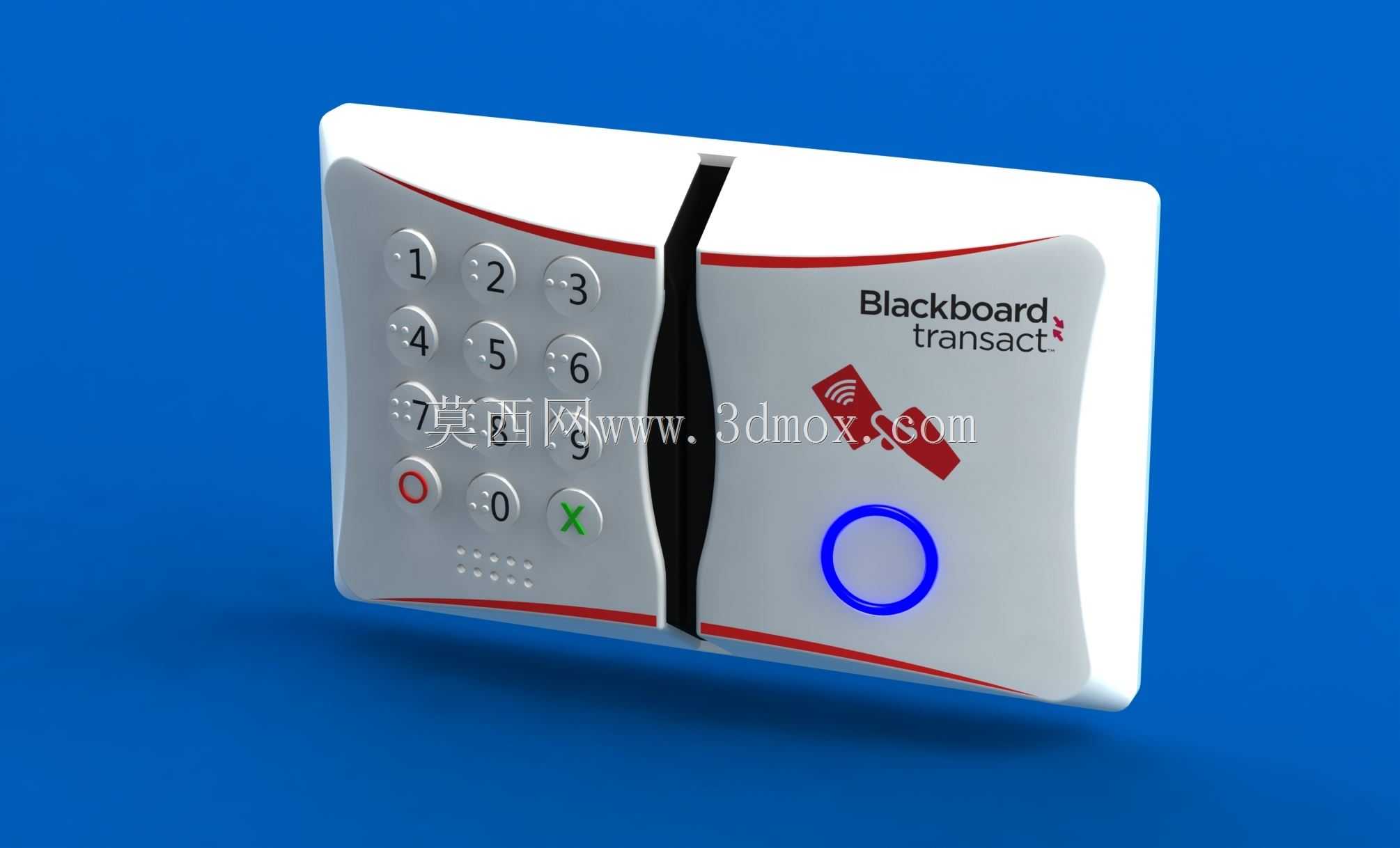

　　在校园、园区等半开放公共区域的出入口管控场景中，这类集成多识别方式的门读卡器是门禁系统的核心前端交互终端，承担着人员身份核验、通行权限判定的前端交互功能，直接决定了出入口通行的效率与管控可靠性。不同于单一识别方式的门禁终端，这款读卡器同时整合了三种身份输入路径，适配不同使用人群的操作习惯与场景需求：实体Pin键盘区域采用凸起式按键布局，按键表面做了防滑弧度处理，方便用户在视线不佳或者手持物品时通过触感定位按键，完成密码输入核验；中部的插卡槽结构支持接触式IC卡的读取，适配传统的校园卡、员工卡等接触式识别介质，插卡槽的入口做了导向倒角设计，卡片插入时无需刻意对准即可顺滑滑入读卡位，避免卡边刮擦磨损；无线读卡区域内置非接触式感应模块，支持射频卡的近距离感应识别，用户只需将卡片靠近感应区即可完成核验，无需插拔操作，适配高频通行场景下的快速过检需求。

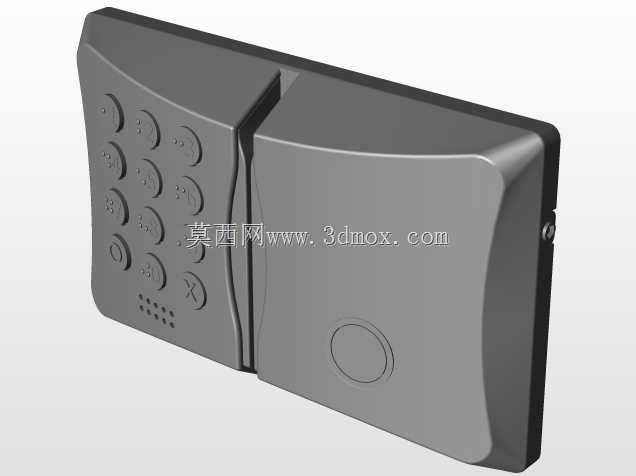

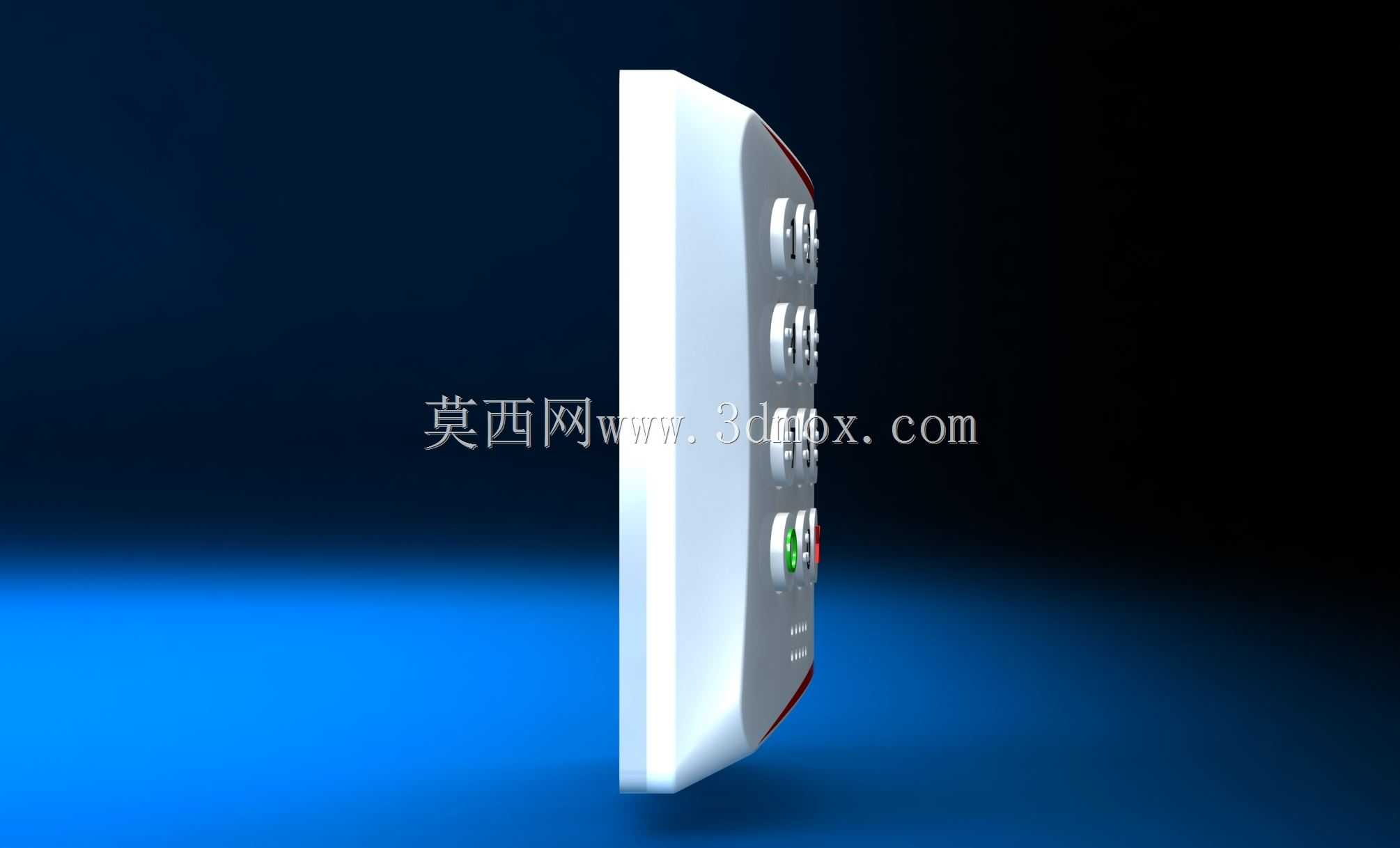

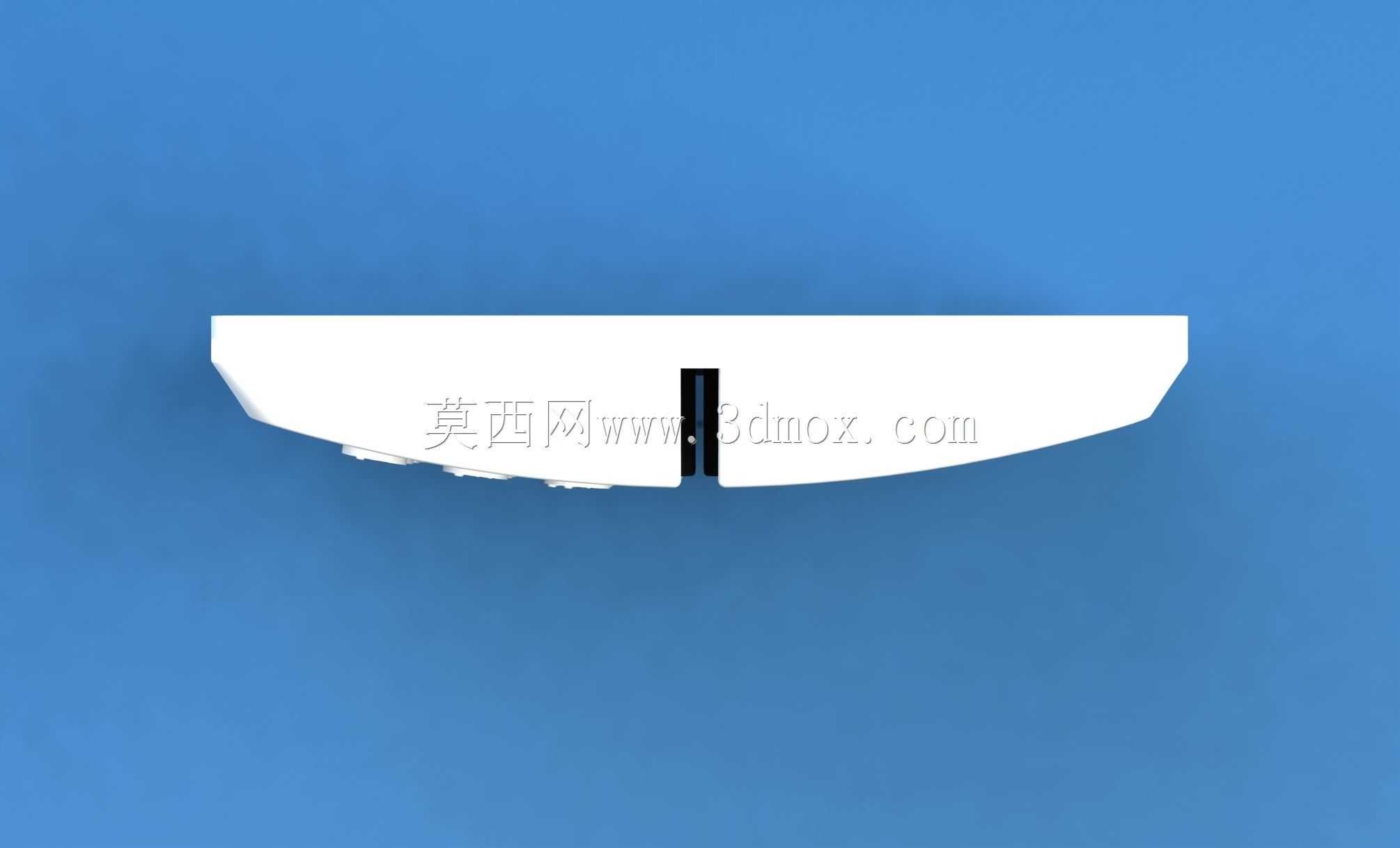

　　从结构设计的落地角度考量，这款读卡器的整体外形尺寸控制在130毫米x80毫米x23毫米，属于薄型壁挂式终端的常规尺寸区间，23毫米的整机厚度不会在墙面形成过于突出的结构，避免通行过程中发生剐蹭，同时也能适配常规86型底盒的安装孔位，无需在墙面额外开凿大尺寸安装槽，降低现场施工的改造成本。整机外壳采用上下分壳的装配结构，中缝处做了错位止口设计，既可以提升壳体装配后的贴合精度，减少拼接缝隙，也能阻挡日常使用中泼溅的水渍、飘落的灰尘进入壳体内部，适配户外连廊、楼栋入口等半户外场景的使用环境。按键区域与读卡区域做了明确的视觉分区，红色装饰线条沿着两个功能区的边缘排布，用户走近设备时可以快速识别操作区域，减少误操作概率；无线读卡区设置了环形状态指示灯，读卡核验过程中会通过灯光变化反馈识别状态，无需额外查看屏幕即可知晓核验结果，提升交互效率。

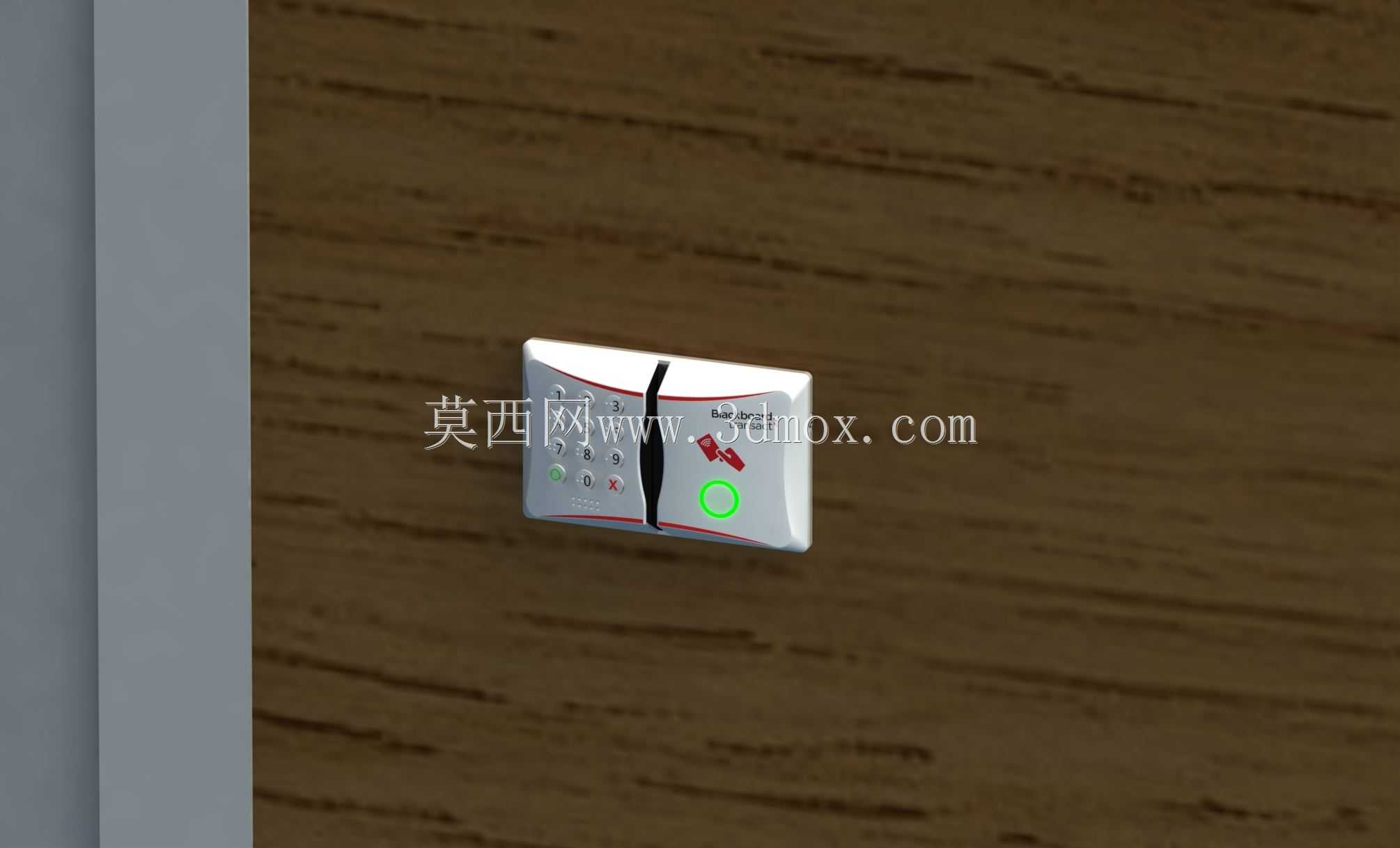

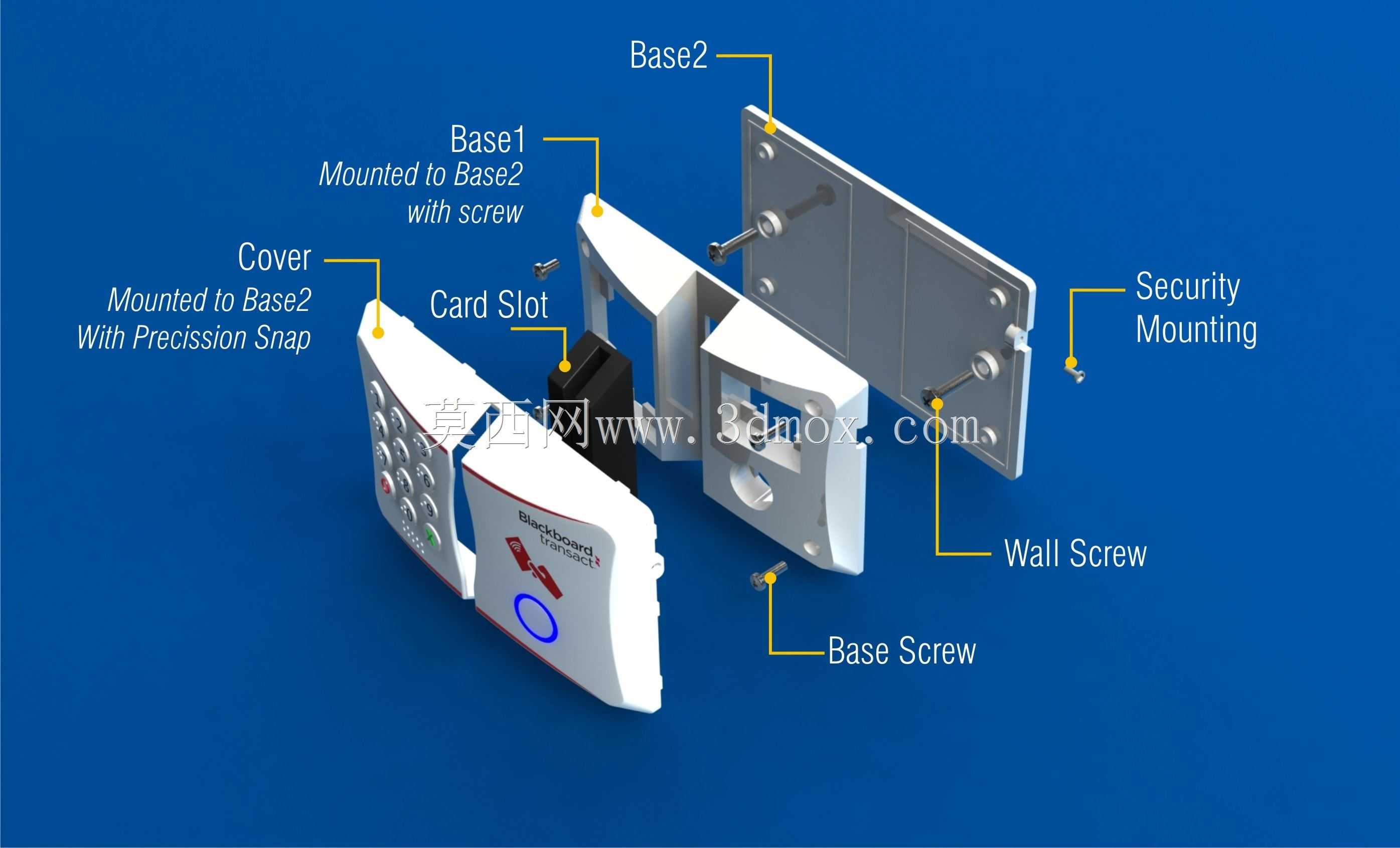

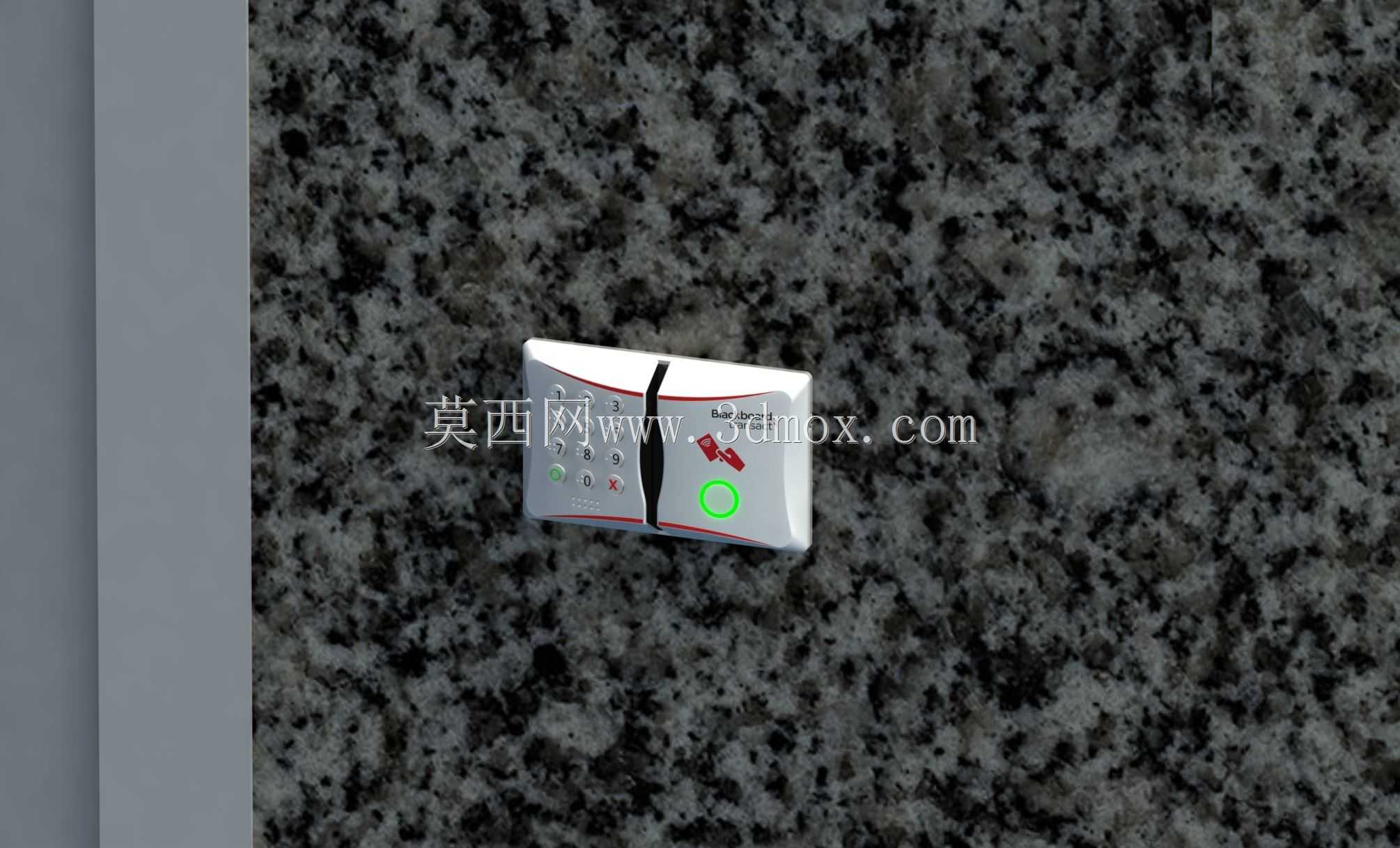

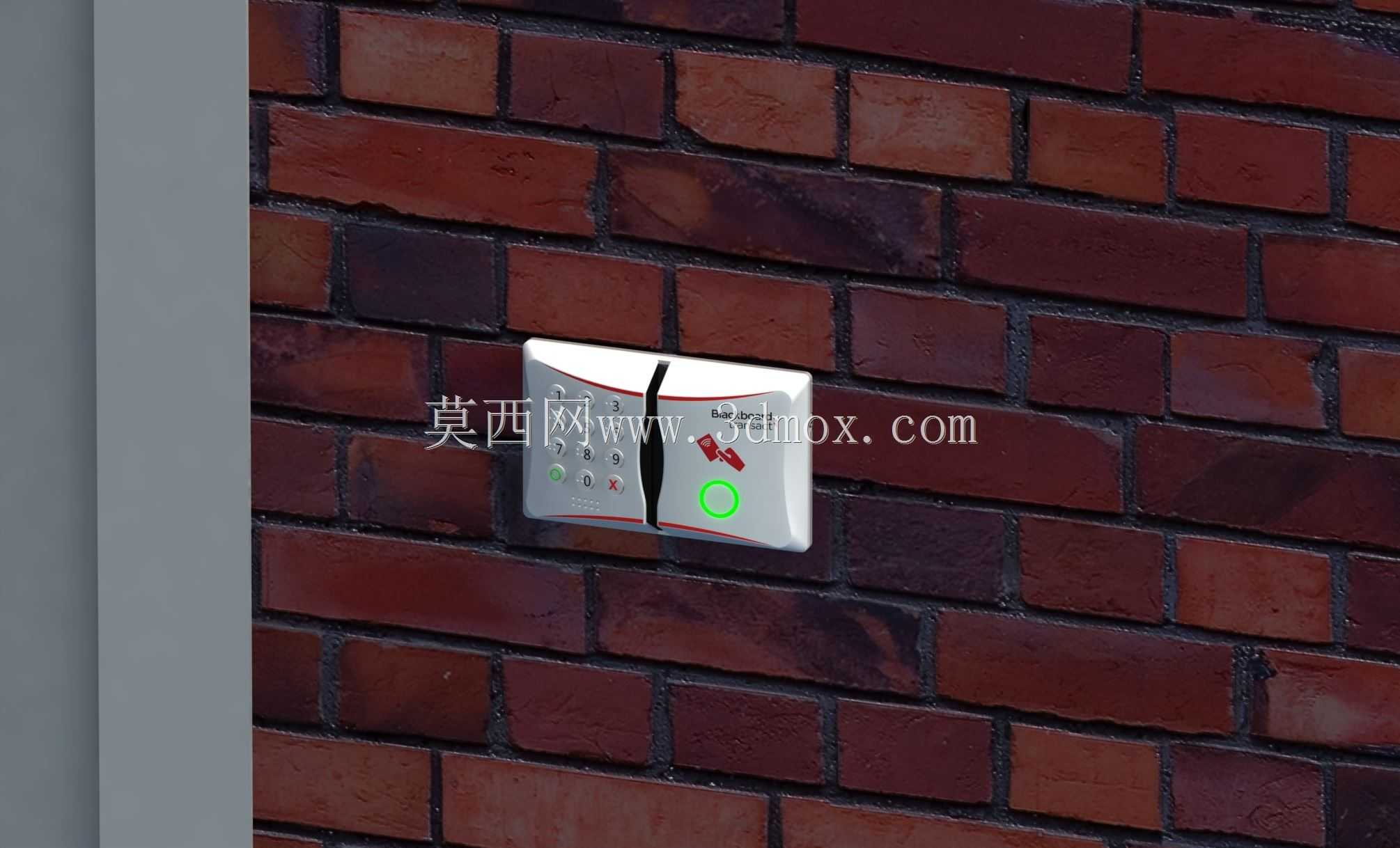

　　针对不同安装场景的需求，这款读卡器设计了两套安装固定结构，分别适配两种常见的安装基面：一套是墙面安装结构，配套的固定孔位可以直接打入膨胀螺丝将设备固定在混凝土、砖墙等实体墙面上，安装后设备背面与墙面完全贴合，避免外力撬动造成设备脱落；另一套是建筑主体安装结构，适配门框、闸机侧边等金属或者复合材质的建筑构件，固定位做了加强筋处理，避免频繁触碰或者外力拉扯导致固定位断裂。在内部结构排布上，三种识别模块做了分层布局，键盘模块位于上层壳体的按键正下方，插卡槽模块沿着设备中缝垂直排布，无线感应模块位于右侧壳体的指示灯下方，模块之间预留了足够的电磁屏蔽间距，避免不同模块工作时产生电磁干扰，影响识别准确率。壳体内部还预留了布线槽位，外接的通讯线、电源线可以沿着槽位规整排布，避免装配时线材挤压模块或者被壳体夹伤，提升装配效率与长期使用的可靠性。

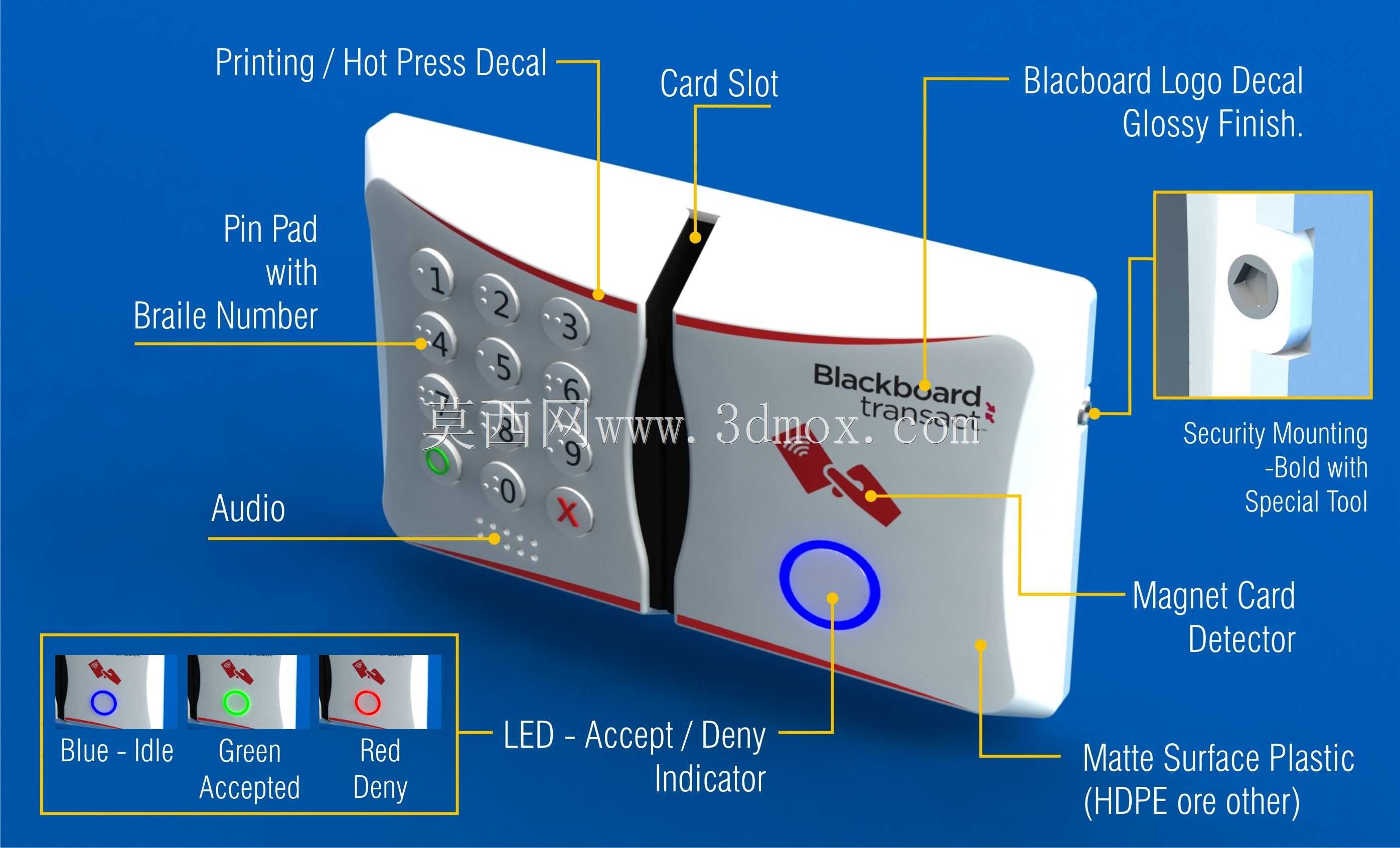

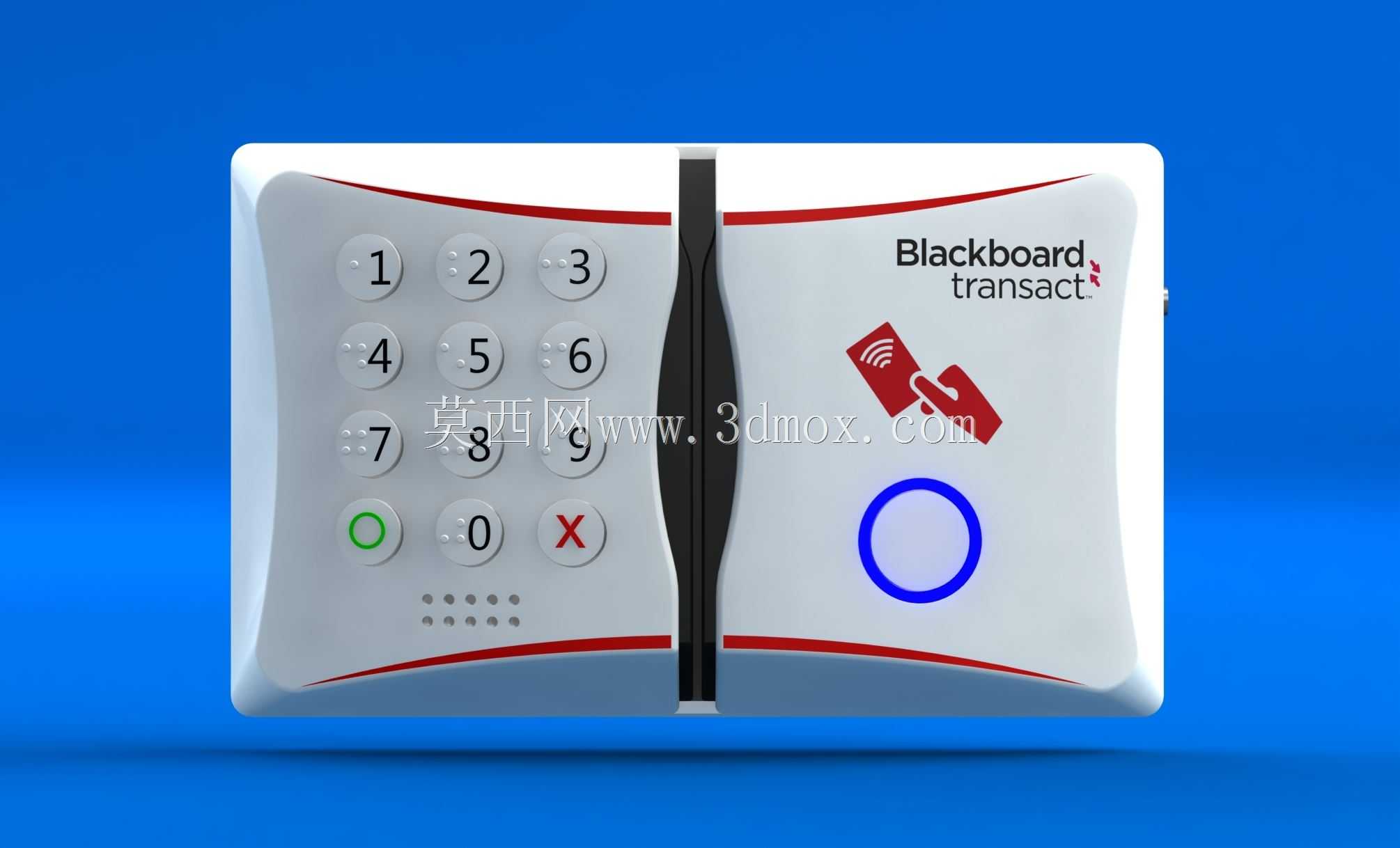

　　从实际使用的细节设计来看，键盘区域的功能按键做了差异化标识，红色的取消键、绿色的确认键与数字按键形成明确区分，用户输入密码后可以快速完成确认或者取消操作，按键下方设置了凸点定位标识，方便视障用户通过触感定位按键位置，提升设备的无障碍适配性。插卡槽内部设置了卡片到位检测弹片，卡片插入到位后才会触发读卡动作，避免卡片未插到位导致识别失败，同时弹片的弹力经过调校，卡片插入到位后会有清晰的段落反馈，用户无需反复调整卡片位置。无线感应区域的感应距离控制在0到5厘米区间，既可以保证用户正常靠近即可完成识别，也能避免相邻通道的读卡器出现串读问题，适配多闸机并排安装的密集出入口场景。整机的边角全部做了R角圆弧处理，没有尖锐的棱角，即使人员通行时不慎磕碰也不会造成划伤，符合公共区域设备的安全设计要求。
