航空用铝合金轴承支撑支架结构

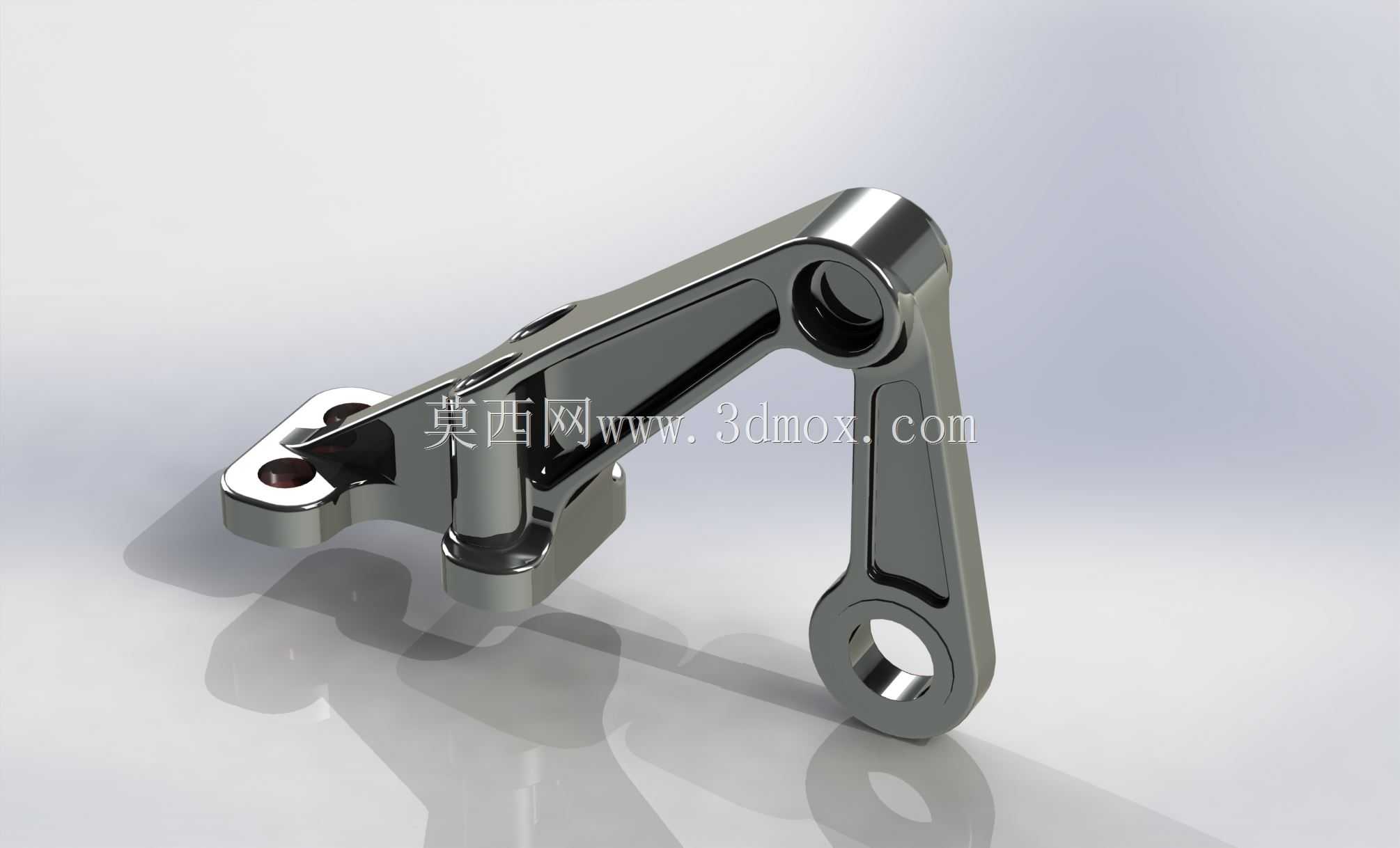

该构件为航空机载场景下的轴承支撑类结构件，采用铝合金材质加工成型，整体重量控制在310克，适配航空装备对零部件轻量化与结构强度的双重要求。从实际应用场景来看，这类支架主要用于航空传动系统的轴承点位支撑，承担传动过程中径向与轴向的复合载荷，保障旋转部件的运转同轴度，避免传动链路因支撑刚度不足出现偏磨、振动超限等问题，在小型通航飞机、实验类飞行器的传动布局中较为常见。

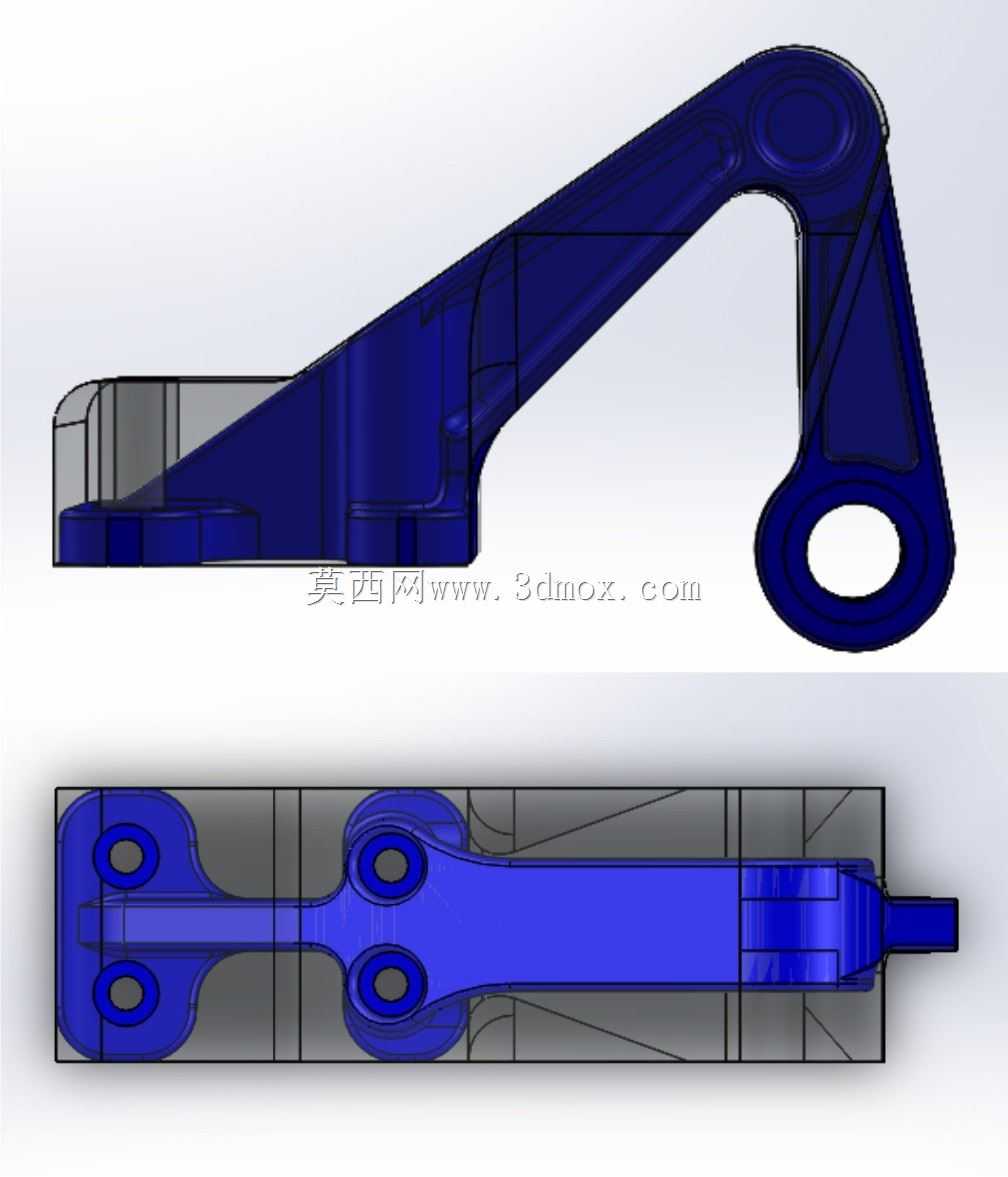

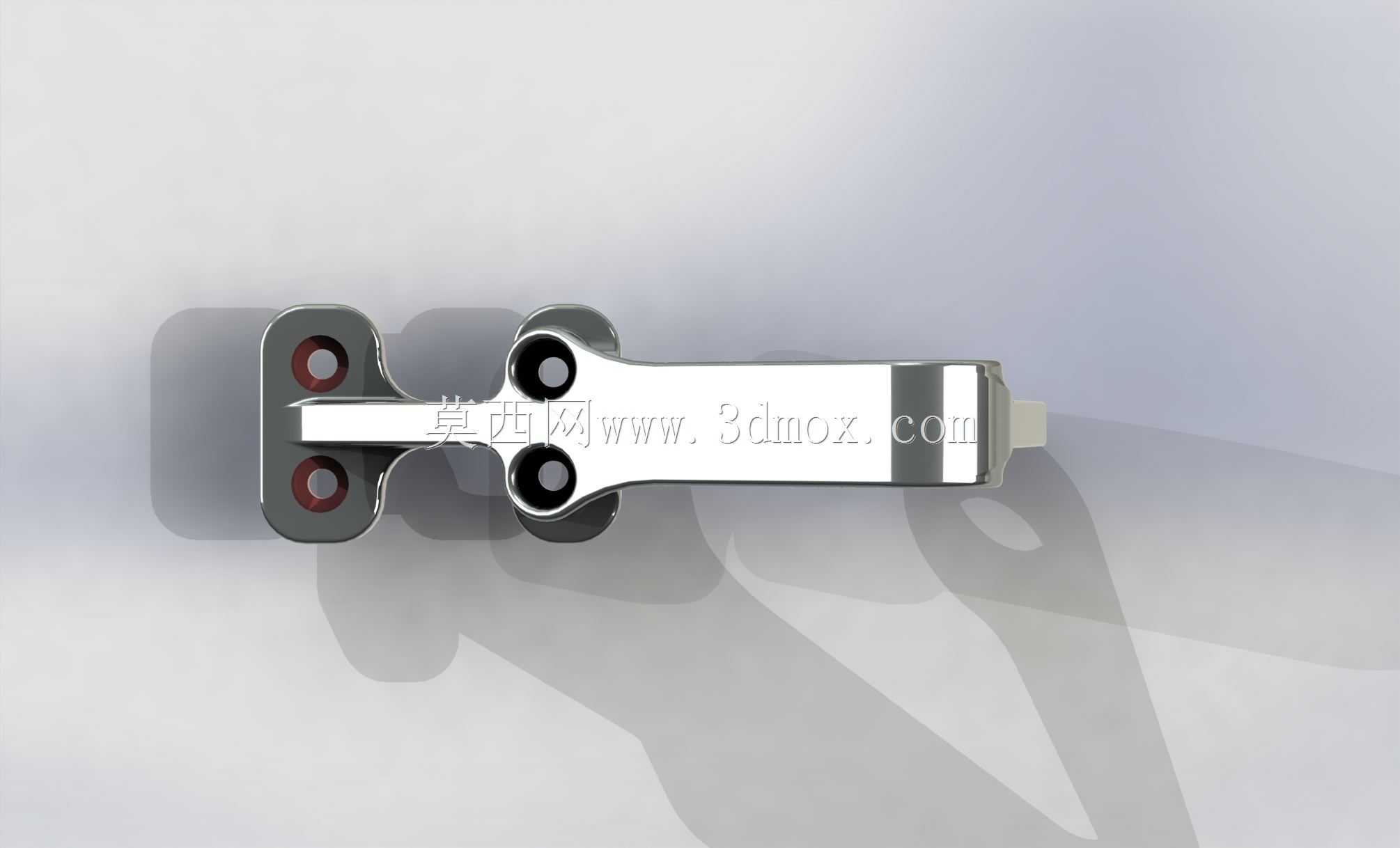

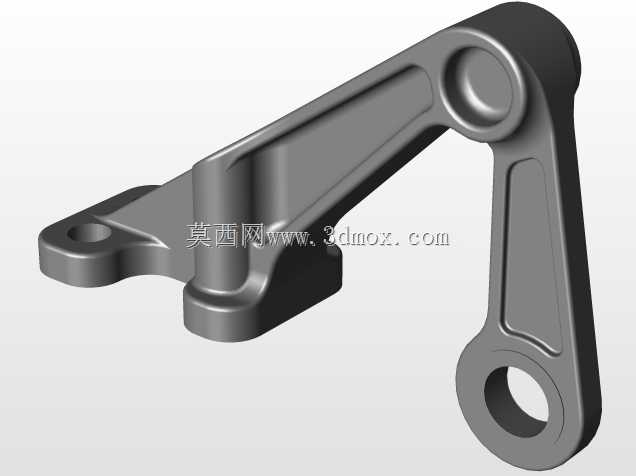

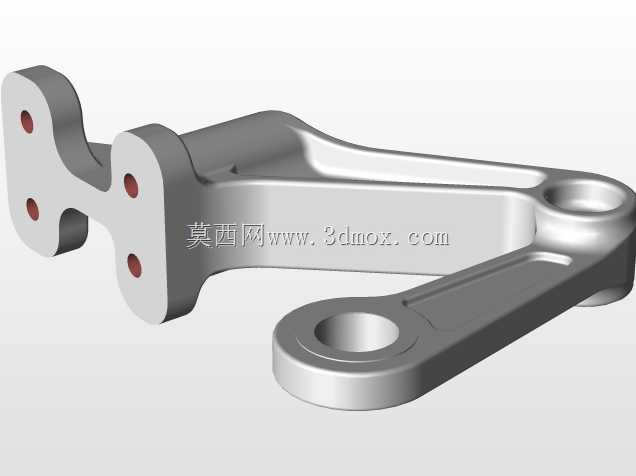

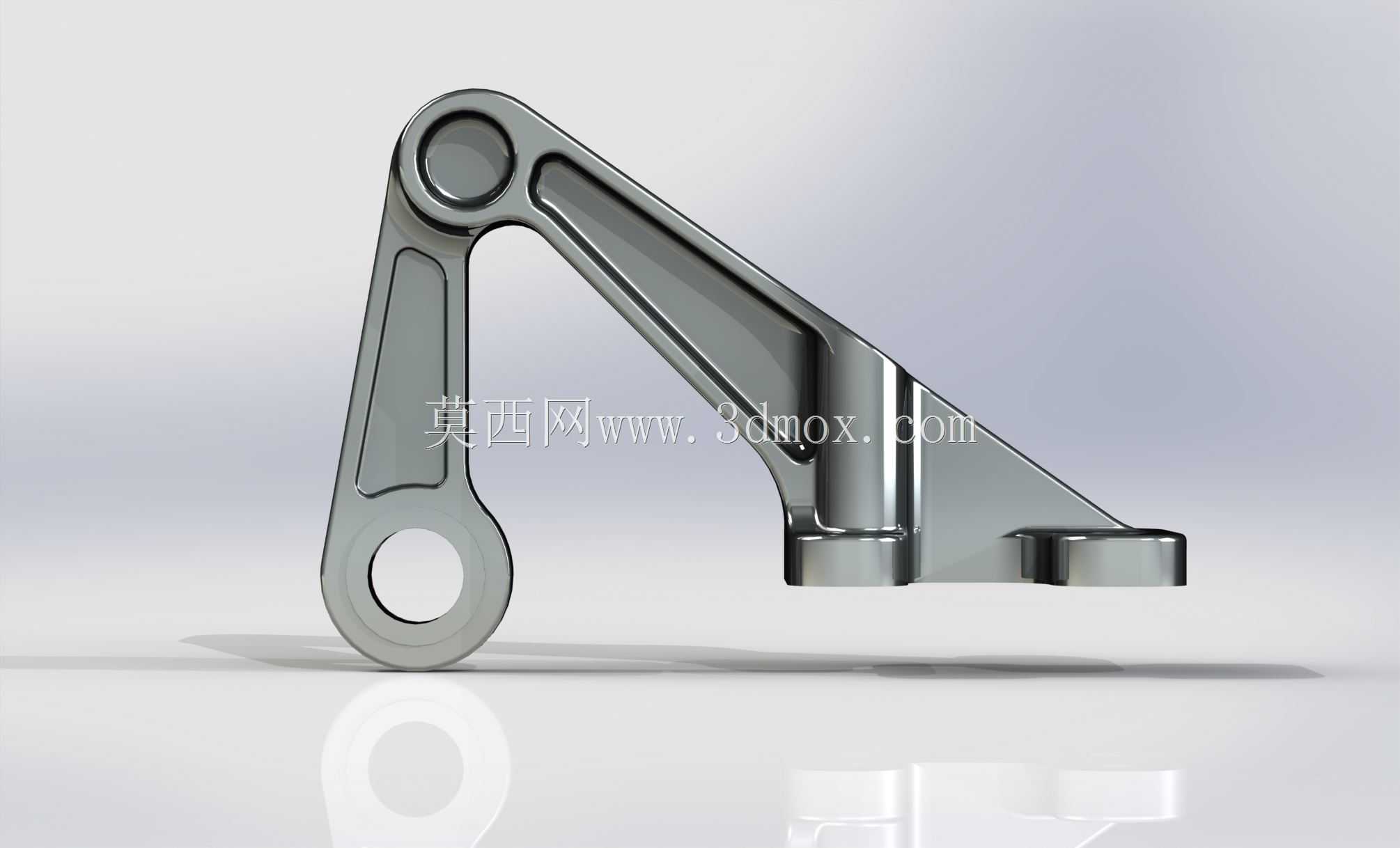

从结构功能特性来看，构件设置了三处安装配合点位：上端带衬套的铰接孔用于与机身固定基座铰接，下端的通孔用于安装固定轴承组件，侧方延伸的支臂点位用于连接辅助拉杆或管路固定卡箍，各点位的位置度公差直接影响后续装配的同轴度要求。整体采用一体化铣削成型的结构设计，支臂部分做了变截面过渡处理，在受力集中的铰接孔周边做了加厚凸台设计，既避免应力集中导致的疲劳开裂，又尽可能去除非受力区域的多余材料，匹配航空部件的减重需求。

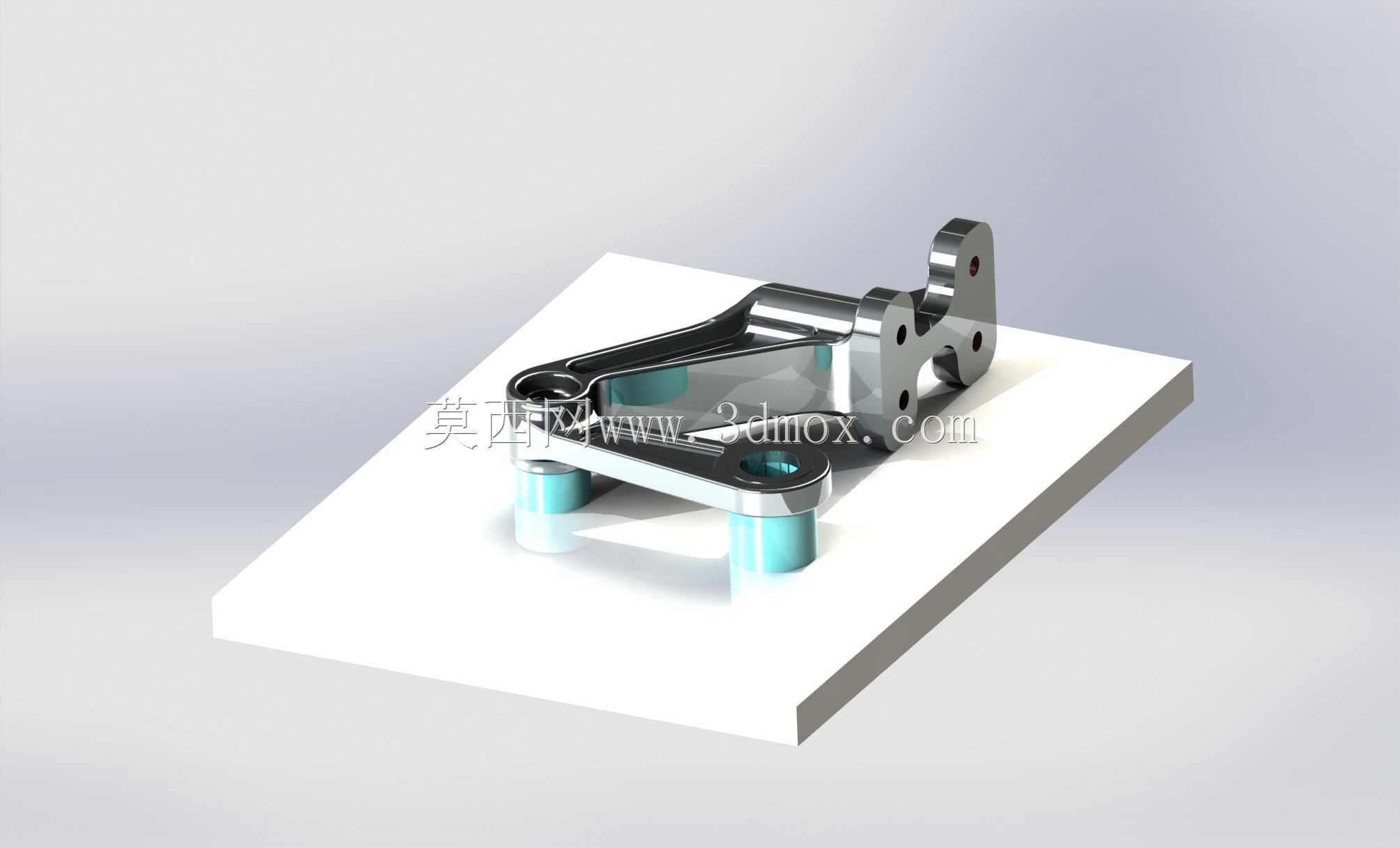

设计过程中优先考虑了安装边界的适配性：整体轮廓的最大外伸尺寸控制在紧凑范围内，不会与周边的管路、线缆布局产生干涉，各安装孔的中心距严格匹配对应轴承的安装尺寸与基座的固定孔位，安装面的平面度要求满足装配后无附加安装应力的标准，避免长期交变载荷下出现连接松动。结构的加强筋布局顺着载荷传递路径设置，从上端铰接点到下端轴承安装孔的力传递路径上，筋条厚度逐步过渡，既保证支撑刚度，又不会因局部刚度过大导致应力集中。

在实际装配使用中，该支架的铰接孔内需要镶嵌耐磨衬套，降低铰接转动过程中的磨损量，延长部件的维护周期；轴承安装孔的内径公差满足对应轴承的过盈配合要求，装配后可保证轴承外圈无相对转动，避免孔壁磨损。构件表面做了阳极氧化处理，提升铝合金表面的硬度与耐蚀性，适应高空环境下的温湿度变化与防腐蚀要求。从建模逻辑来看，该结构的建模过程优先确定各安装孔的中心坐标，基于载荷路径绘制支臂的外轮廓线，通过拉伸、倒圆角、布尔运算等操作完成主体结构，再对受力集中区域做局部的结构优化，所有圆角过渡均符合机加工的工艺要求，不存在无法加工的清角或过小内圆角，可直接适配数控铣削的加工工艺，无需额外做工艺补正。

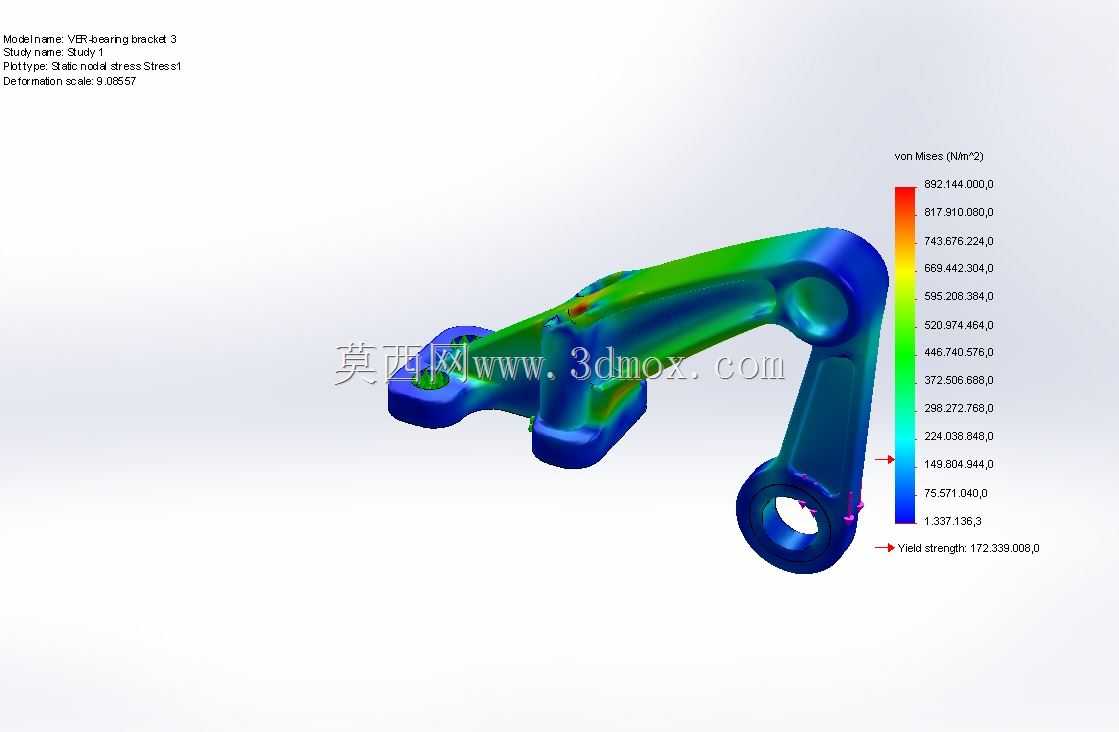

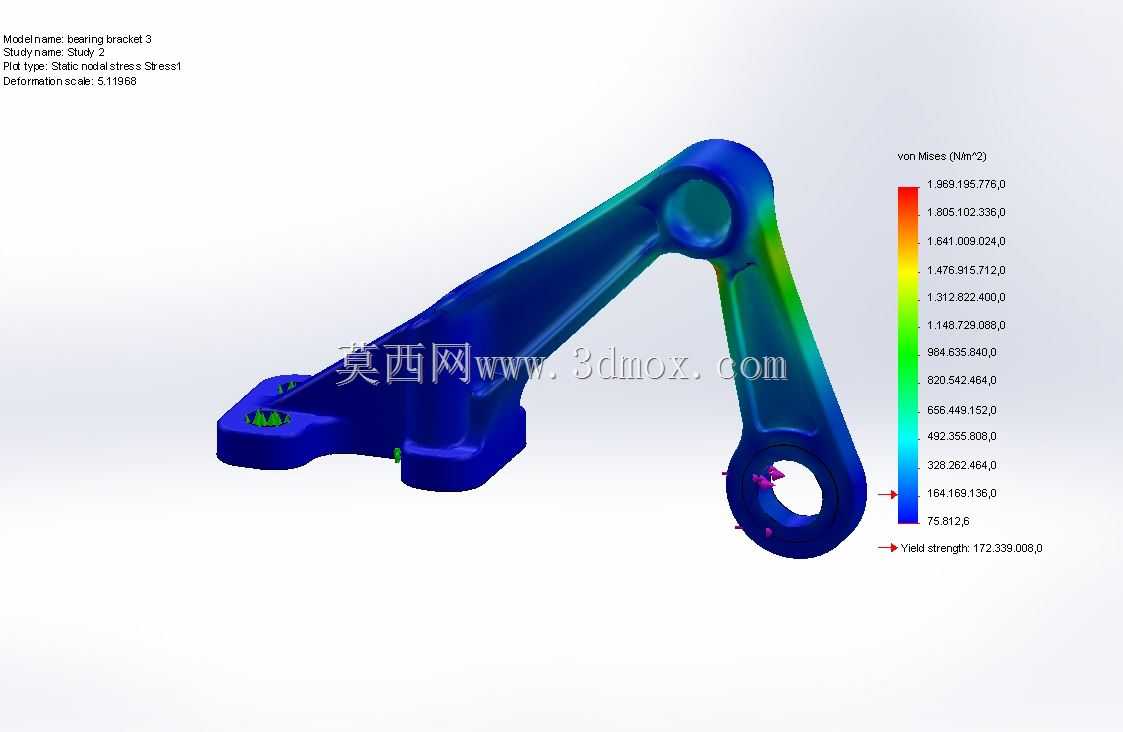

这类支撑支架在航空传动系统中属于关键的受力连接件，其结构刚度直接影响传动系统的运转稳定性，设计时需要反复校核不同工况下的应力分布，确保在最大载荷工况下的应力值低于铝合金材料的许用应力，同时固有频率避开发动机的常用工作转速区间，避免出现共振问题。实际选型应用时，需要核对各安装点位的尺寸与适配的轴承型号、基座安装孔位是否匹配，确认支架的载荷承载能力满足对应传动链路的受力要求，避免出现选型不当导致的结构失效问题。
