火箭用对称式双安装位受力承载支架

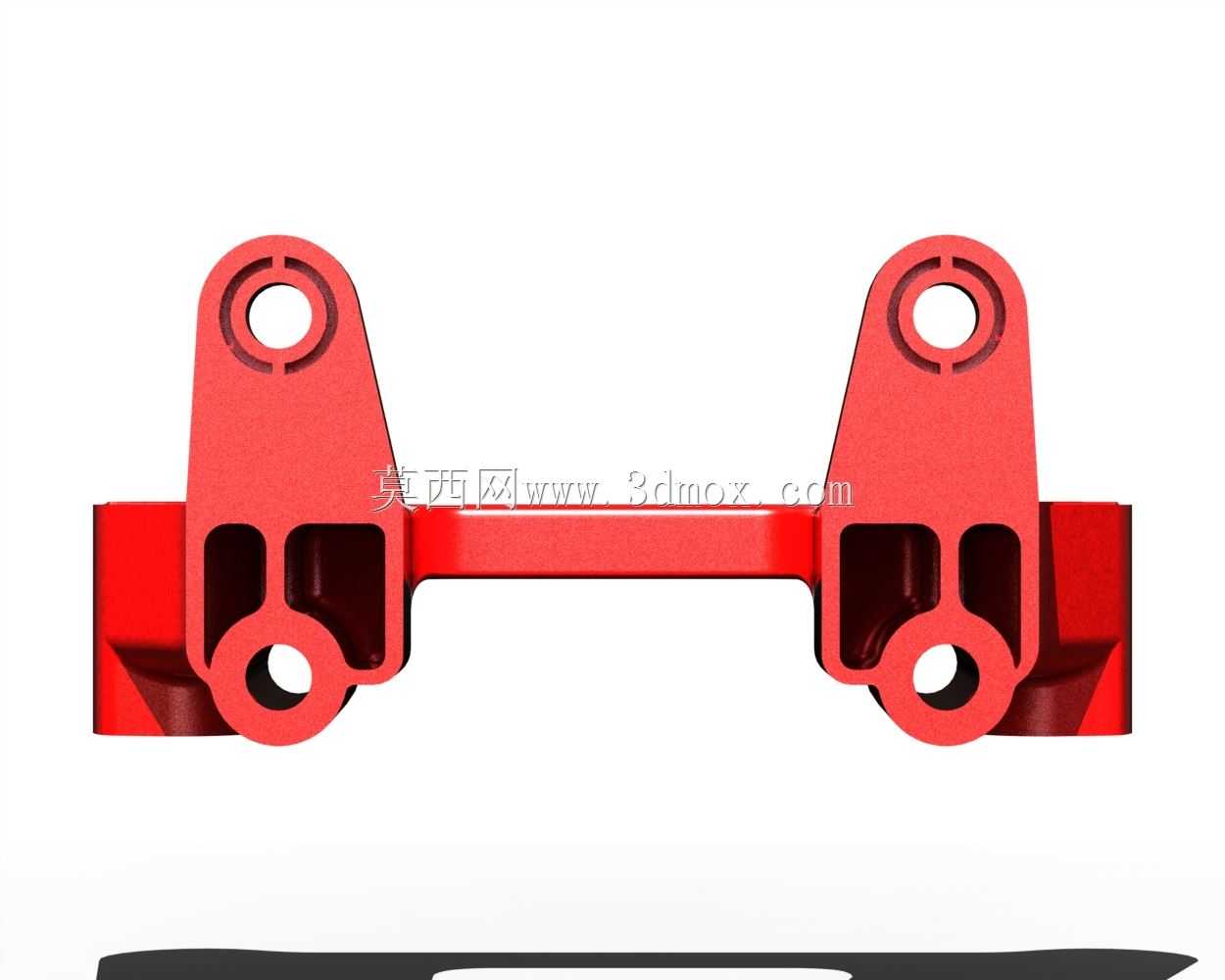

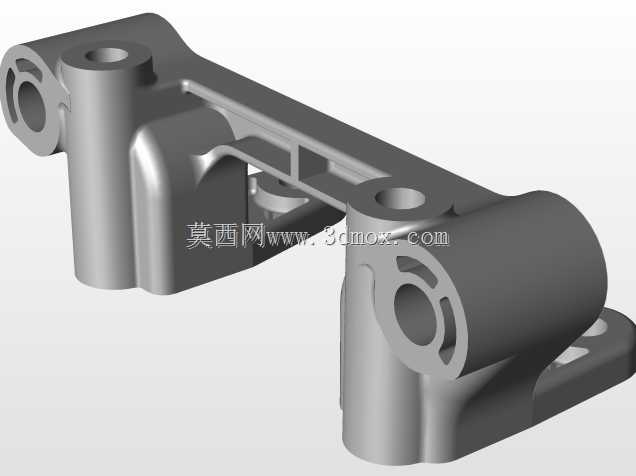

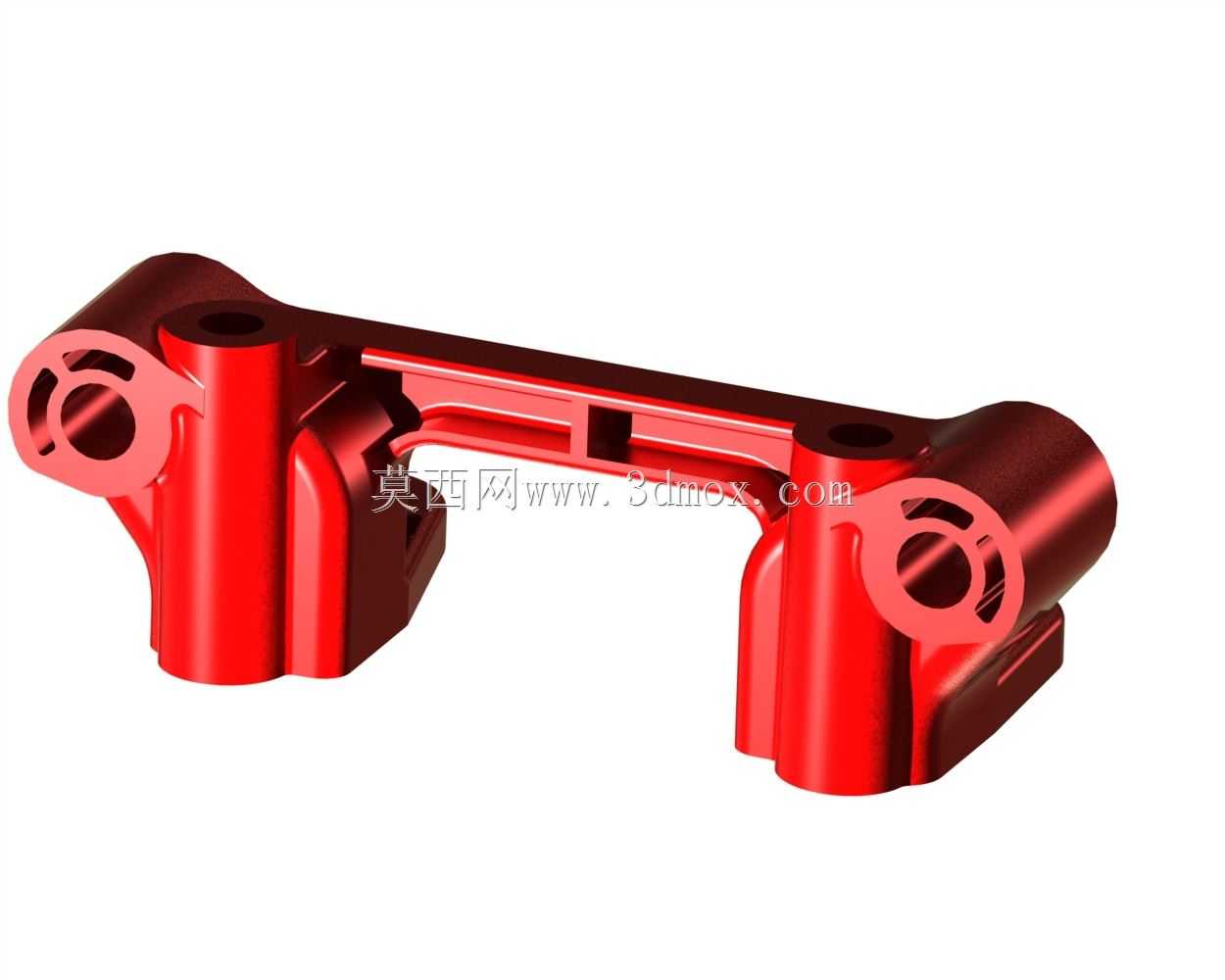

这款支架主要应用于火箭箭体内部的机载设备安装场景，承担箭体飞行阶段的设备载荷传递与定位约束功能，是箭体内部设备安装体系里的关键受力构件。从结构设计来看，整体采用对称式双凸耳布局，两个向上延伸的安装凸耳带有同轴通孔，用于与上部机载设备的安装接口铰接配合，凸耳内侧做了圆弧过渡处理，避免应力集中导致的结构失效，下部两个带孔的安装基座则用于与箭体内部的安装梁架通过紧固件锁紧，中间的连接臂采用变截面弧形设计，在保证整体结构刚度的前提下尽可能降低结构自重，匹配航天产品对重量控制的严苛要求。

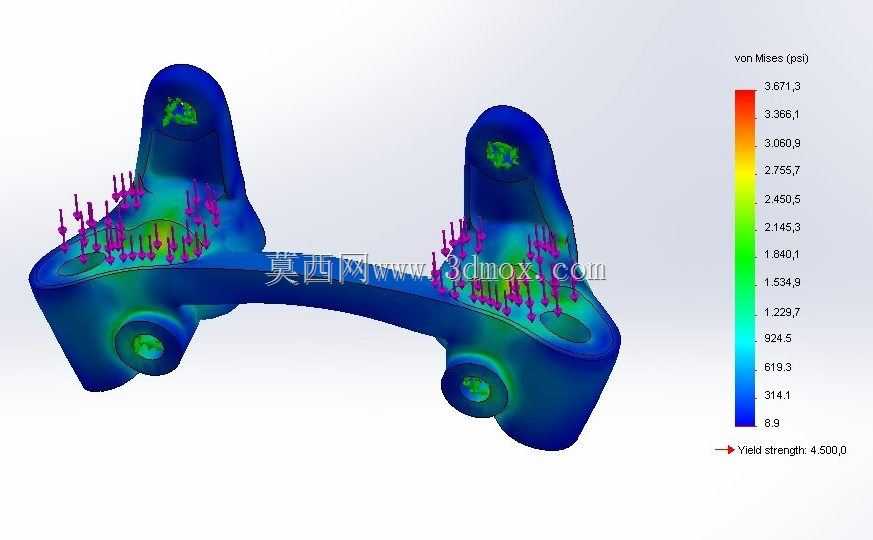

从受力设计逻辑出发，这款支架在前期设计阶段就完成了全工况的有限元受力仿真，图中展示的von Mises应力云图就是仿真验证环节的输出结果，仿真过程中模拟了火箭起飞阶段的过载载荷、飞行段的振动载荷以及级间分离阶段的冲击载荷，将载荷以均布力的形式施加到上部安装凸耳的接触面上，约束下部安装基座的全部自由度，从应力分布结果可以看到，整体应力水平远低于材料的屈服强度阈值，最大应力集中区域出现在凸耳与连接臂的过渡位置，设计阶段特意在该区域做了加厚处理并优化了过渡圆角半径，将应力峰值控制在材料许用应力的安全区间内，保证全飞行周期内的结构可靠性。

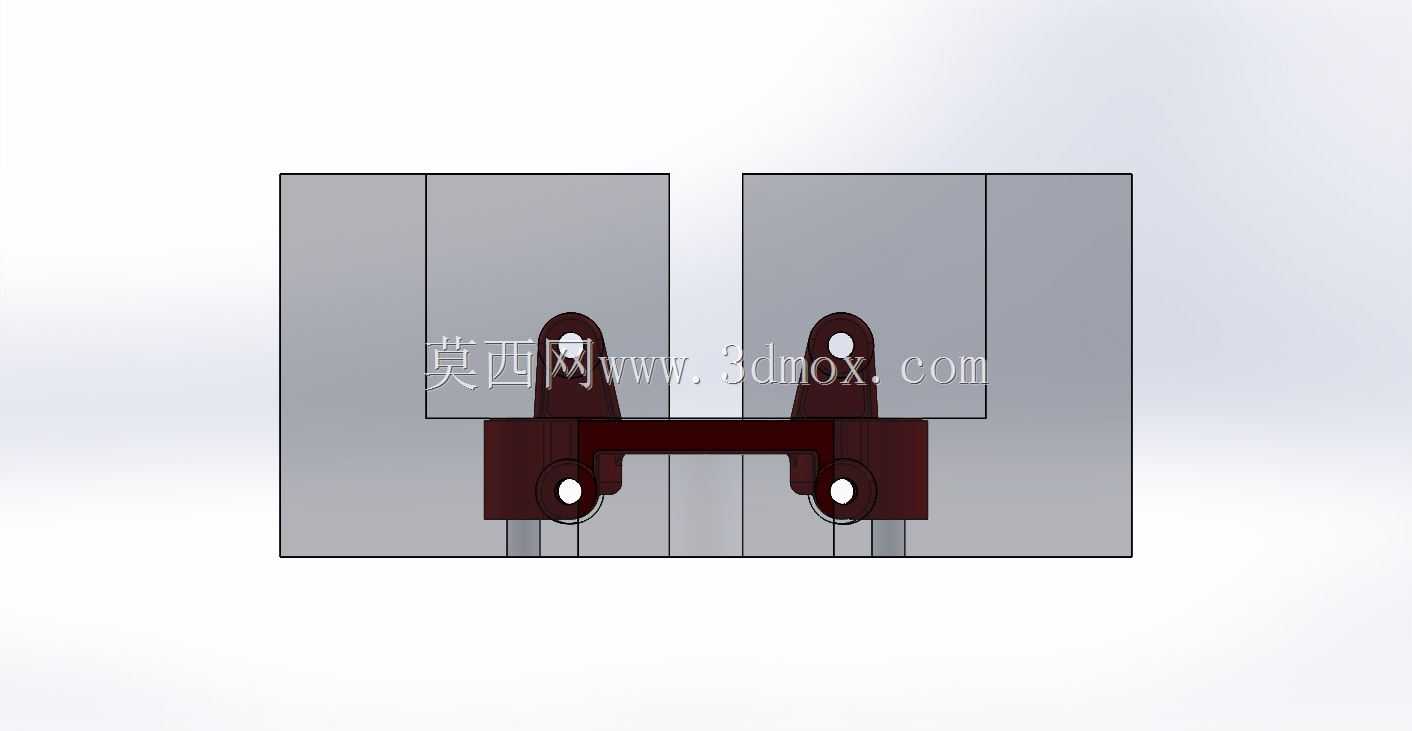

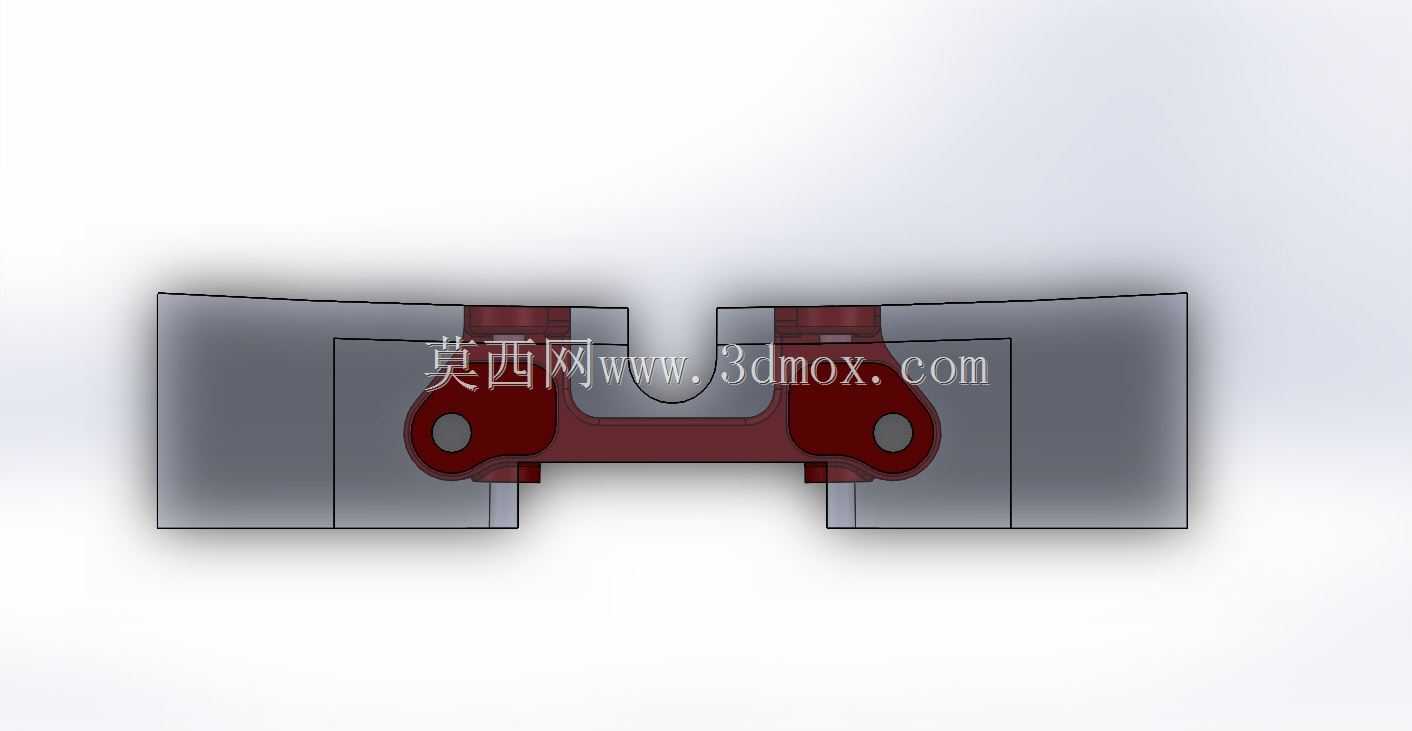

在安装边界层面，这款支架的两个下部安装孔的孔距、孔径都匹配箭体标准安装梁的接口尺寸，上部凸耳的孔位同轴度公差控制在0.02mm以内，保证与设备安装轴的配合精度，避免飞行过程中出现额外的附加载荷。整体结构的外形轮廓做了倒圆角处理，没有尖锐棱角，一方面避免安装过程中对操作人员或者相邻设备线缆造成划伤，另一方面也能降低结构在振动环境下的应力集中系数。结构的质量控制在0.053磅，在满足承载要求的前提下做到了极致轻量化，每一处非受力区域都做了材料去除优化，连接臂的截面采用工字型设计，在不降低抗弯截面模量的前提下减少材料用量，凸耳的非配合面也做了减薄处理，仅在孔位周围保留足够的壁厚来承受挤压载荷。

从实际使用场景来看，这款支架主要用于安装箭体内部的小型测控设备、管路固定座或者线缆桥架，对称式的布局可以保证承载过程中载荷均匀传递到下部的两个安装点，不会出现偏载导致的连接松动问题。设计过程中还考虑了装配工艺性，所有安装孔的加工精度都适配常规的航天装配工装，不需要定制专用的装配工具就能完成安装，支架的整体外形尺寸也适配箭体内部的安装空间，不会与相邻的管路、设备产生干涉。在材料选择上，这类支架通常选用高强度航空铝合金材料，兼顾强度与重量要求，表面做阳极氧化处理，提升抗腐蚀能力，适应箭体内部的环境要求。

从结构优化的角度来看，这款支架的设计过程经过了多轮迭代，最初的方案连接臂采用直梁设计，虽然结构刚度足够，但重量超出了设计指标，之后通过拓扑优化的方式确定了弧形连接臂的结构形式，在去除冗余材料的同时，将力的传递路径调整为更顺畅的流线型，降低了过渡区域的应力峰值。仿真验证环节还覆盖了温度交变工况下的热应力影响，因为火箭在飞行过程中会经历从地面常温到高空低温再到再入高温的温度变化，材料的热胀冷缩会产生额外的热应力，设计时通过选择热膨胀系数匹配的紧固件材料，以及在安装孔位预留适当的配合间隙，抵消热应力带来的影响，保证连接可靠性。
