铜游标测试用双罐体原型路规模拟装置

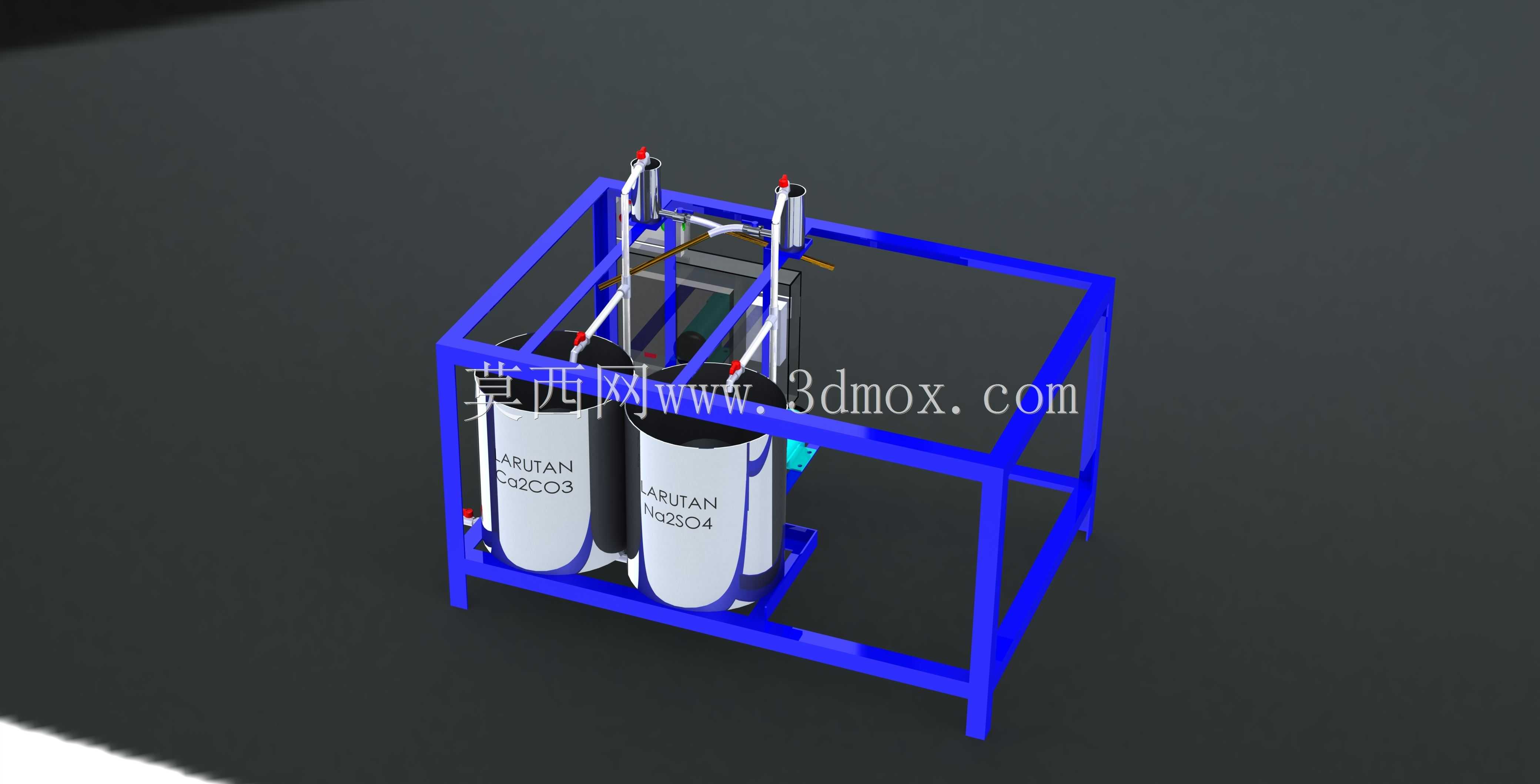

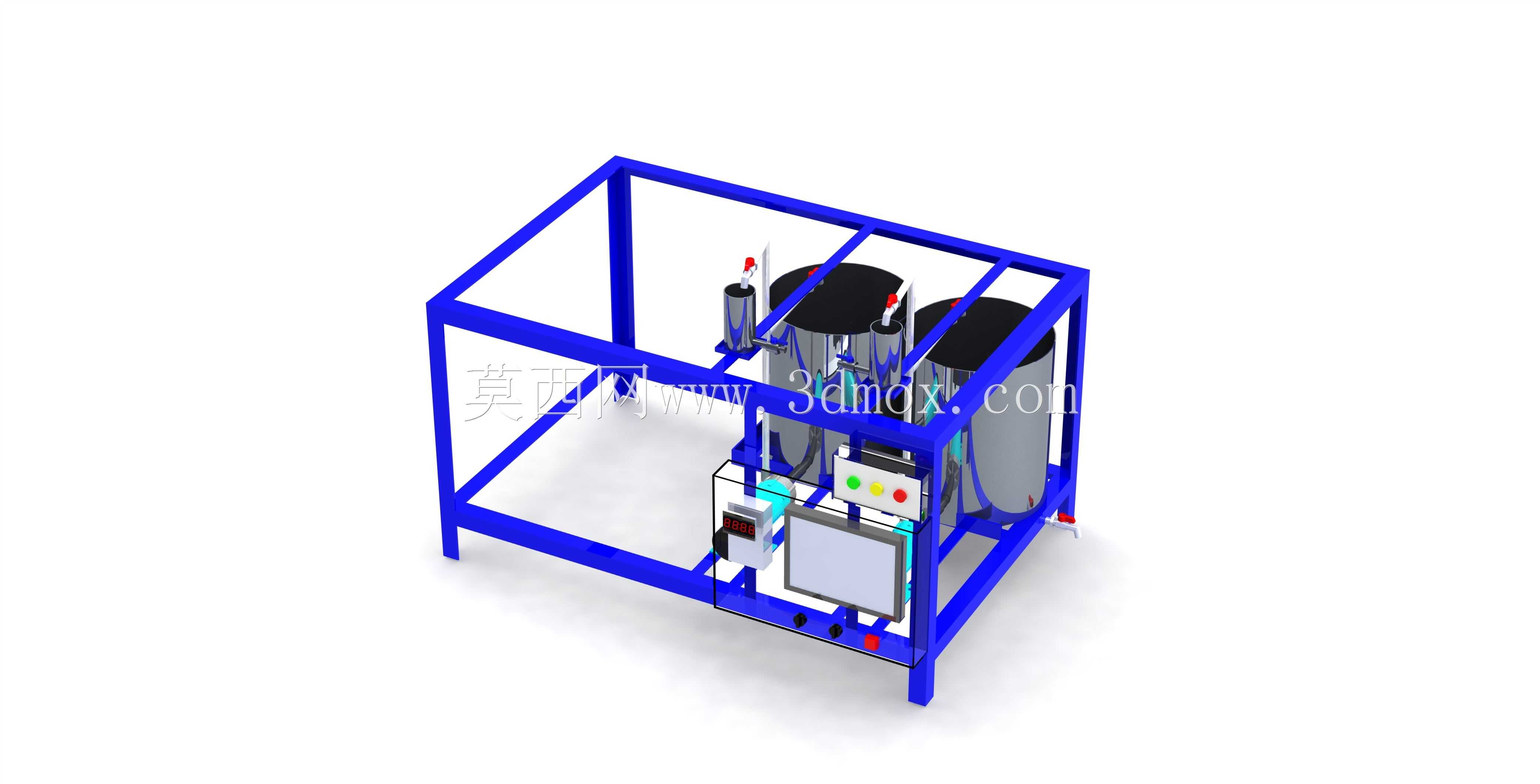

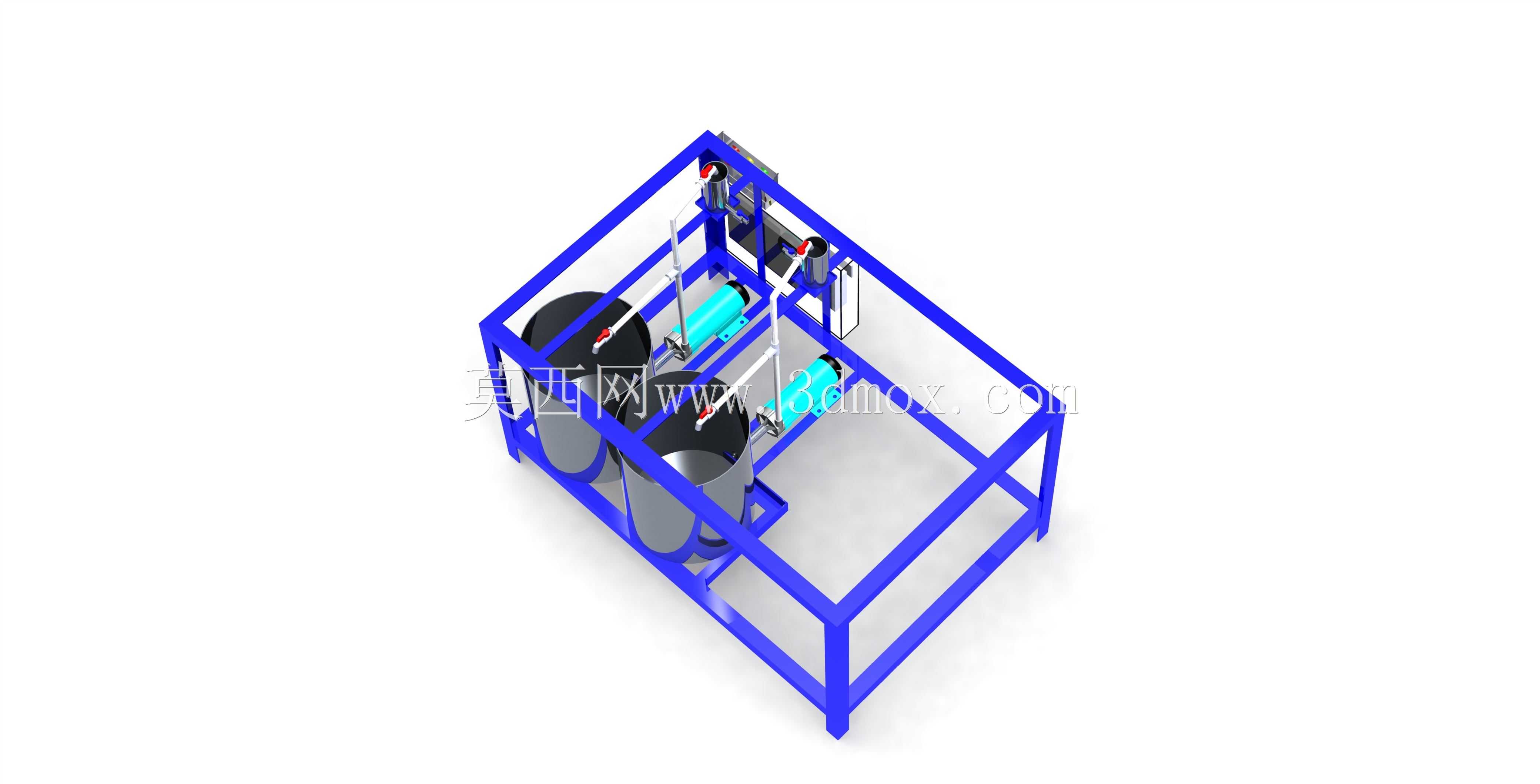

这套装置主要面向铜游标性能检测环节的实验室模拟场景，在铜质游标尺具的镀层附着力、耐磨耗性能、介质耐受度测试流程中，承担封闭回路的介质循环供给与工况模拟功能，可复现现场使用中介质冲刷、压力波动的实际运行状态，为测试环节提供稳定可控的模拟环境。装置采用方管焊接成型的开放式框架作为承载主体，框架整体做蓝色防护涂装，底部预留四个支脚安装位，可直接固定在实验室测试台面上，也可搭配减震脚垫放置在水平地面，整体安装边界宽度控制在800mm以内，深度不超过700mm，高度适配常规实验室操作台的上部操作空间，不会遮挡测试人员的观察视线，框架侧面预留穿线与管路外接空位，方便对接测试工位的介质供给与信号采集线路。框架内部并排固定两个立式圆柱形介质存储罐体，罐体采用不锈钢材质卷焊成型，外壁做哑光处理，罐体表面标注介质类型标识，分别存储测试所需的不同配比腐蚀介质与对照清洗介质，罐体顶部通过快装接头连接透明输送管路，管路沿框架上部的横撑排布，分别接入对应测试工位的介质入口，罐体底部设置排污阀口，方便测试完成后排空残留介质、清理罐体内壁的沉积杂质。框架上部预留测试仪器的安装空位，可直接固定铜游标测试的夹持模组与喷淋组件，管路末端设置流量调节阀，可根据不同测试工况调整介质循环的流量与压力，模拟不同流速下的介质冲刷效果，整套回路采用闭环设计，介质从罐体泵出后经过测试工位直接回流至对应罐体，不会出现介质泄漏飞溅的问题，适配实验室的洁净操作要求。设计过程中优先考虑了测试操作的便捷性，框架的前部完全开放，没有设置遮挡的横撑结构，测试人员可直接伸手调整罐体阀门、更换测试样品，不需要额外拆除防护部件；罐体的安装高度经过反复校核，罐体顶部的接头位置距离操作台面的高度符合人体工程学要求，操作人员站立状态下即可完成管路接头的插拔与阀门调节，不需要过度弯腰或者抬手操作。框架的焊接位置全部做打磨圆角处理，没有尖锐的焊渣凸起，避免测试过程中刮伤操作人员或者划破连接管路，罐体与框架之间采用U型抱箍固定，抱箍内侧垫橡胶减震垫，既可以避免罐体与金属框架硬接触产生磨损，也能抵消介质循环泵运行时产生的轻微震动，防止罐体长期受震动出现接头松动的问题。管路排布时特意做了颜色区分，不同介质的管路采用不同颜色的透明管材，方便操作人员快速识别管路走向，避免接错介质回路影响测试结果，所有管路的转弯位置都采用大弧度弯头，减少介质流动的阻力，避免管路拐角处出现介质沉积堵塞的问题。在安装边界的设计上，装置的后侧预留了100mm的间隙，方便布置供电线路与控制信号线，左右两侧也预留了操作空间，不需要紧贴墙面或者其他设备放置，日常维护时可以从两侧直接检查管路接头的密封情况，不需要挪动整个装置。这套装置的结构没有采用复杂的定制加工件，大部分结构件都采用标准规格的方管、标准接头与通用罐体，加工组装难度低，后期维护更换配件也很方便，不需要定制特殊规格的备件，适合实验室测试类设备的小批量制作需求，整体结构刚性足够，即使长时间连续运行也不会出现框架变形、管路偏移的问题，能够为铜游标的性能测试提供稳定可靠的模拟工况支撑。
