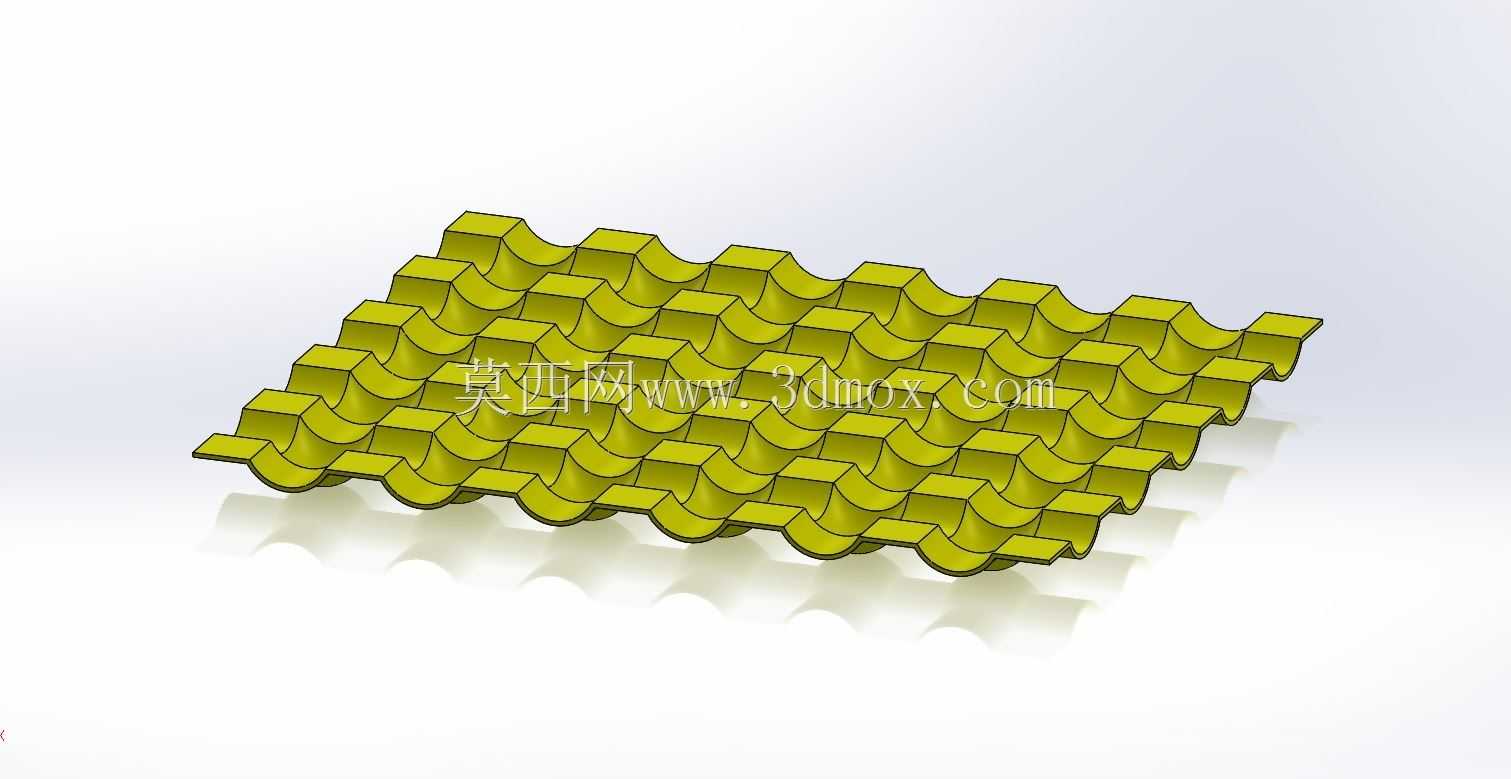

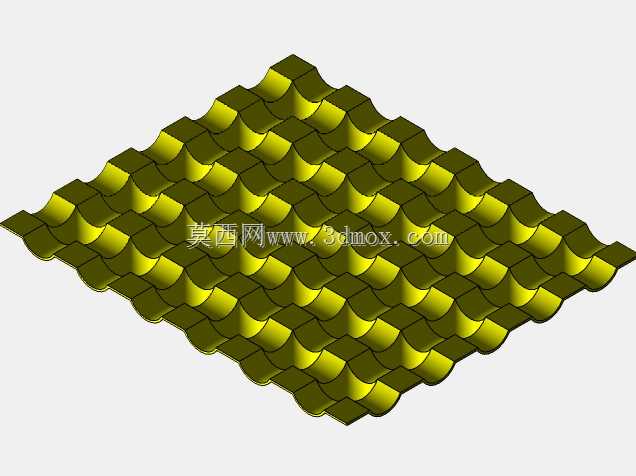

波浪形蛋窝式缓冲承托曲面结构

项目分类:3D模型 发布时间:2021-10-16 ID:327910
  • 波浪形蛋窝式缓冲承托曲面结构
  • 波浪形蛋窝式缓冲承托曲面结构

做这类连续波浪曲面承托结构的时候,最先要锚定的是实际接触工况的适配性,不能光盯着曲面造型的流畅度做表面功夫。先从接触端的曲率说起,每一个内凹弧面的弧度都要匹配被承托物件的外轮廓曲率,拿禽蛋承托场景举例,弧面的最低点到相邻波峰的垂直落差要控制在被承托物件直径的三分之一到五分之二区间,落差太小的话物件容易在输送或者静置过程中发生侧滑滚落,落差太大又会在取放的时候形成卡滞,甚至在堆叠运输的时候因为接触应力集中压损物件表层。

相邻波峰之间的间距设计也有讲究,不能直接照搬等距阵列的偷懒做法,要结合边界区域的受力变形量做微调,靠近结构安装边的那两排曲面单元,波峰间距要比中间区域小百分之八左右,因为边缘位置没有相邻单元的应力分散,承托重物的时候边缘的形变位移量会比中心区域大,缩小间距能提升边缘的整体刚性,避免长期使用后边缘出现塌陷变形。曲面的壁厚设计要顺着曲率变化做等壁厚偏移,不能出现局部壁厚突变的情况,尤其是波谷位置的圆角过渡处,壁厚差要控制在0.2毫米以内,不然注塑或者冲压成型的时候,壁厚偏厚的位置容易出现缩痕,壁厚偏薄的位置在受冲击的时候容易出现应力开裂。

安装边界的处理是很多新手容易忽略的点,整个曲面结构的四周边缘要做平直的安装翻边,翻边的宽度要匹配常用的紧固件安装间距,翻边上的安装孔位要做沉头处理,沉头的深度要刚好让紧固件安装完成后顶面和翻边表面齐平,不能突出表面刮伤被承托的物件,也不能沉头过深降低翻边的结构强度。翻边和曲面单元衔接的位置要做R3以上的过渡圆角,避免直角衔接造成的应力集中,在承受动态载荷的时候,这个过渡位置是最容易出现疲劳断裂的区域,加大圆角能有效分散应力,提升结构的使用寿命。

从应用场景来说,这类结构不局限于禽蛋承托,调整曲面的曲率半径和单元间距之后,还能用到精密电子元器件的周转承托、易碎玻璃制品的输送缓冲、异形工件的定位工装等场景。如果用在输送线场景,整个结构的底面要做平直的支撑筋,支撑筋的走向要和输送方向垂直,筋条的高度要统一,保证结构安装在输送架上的时候整个曲面的平面度控制在0.5毫米以内,避免输送过程中出现局部高低差导致物件滚动。支撑筋的厚度不能超过主体壁厚的三分之二,不然成型的时候筋条位置容易出现缩印,影响表面的平整度。

曲面表面的纹理设计也要结合使用场景调整,如果是需要频繁取放物件的场景,曲面表层要做细微的磨砂纹理,摩擦系数控制在0.3到0.4之间,既能保证物件放置的时候不会轻易滑动,又不会因为摩擦力太大导致取放的时候卡滞。如果是用于食品接触的场景,曲面的内凹位置不能有清洁死角,所有相邻曲面的衔接圆角都要做到R2以上,避免残留污渍,方便日常清洗消杀。

做建模的时候,不要直接用全局阵列一次性生成所有曲面单元,要先做单个曲面单元的参数化建模,把曲率半径、波峰高度、单元间距这些参数都设置成可调整的变量,先在中心区域排布基础单元,再单独调整边缘两排单元的参数,最后再做边界翻边和支撑筋的结构,这样后续调整适配不同尺寸的承托物件的时候,只需要修改对应参数就能快速生成新的结构,不用从头开始重新建模。还要注意曲面的连续性,相邻单元之间的衔接要做到G2连续,不能出现棱线或者台阶,不然不仅影响外观,还会在棱线位置形成应力集中点,降低结构的整体强度。

实际装配的时候,这类结构通常是多块拼接使用,所以拼接边的位置要做凹凸配合的定位止口,止口的配合间隙控制在0.1毫米以内,保证拼接之后相邻两块的曲面衔接顺滑,没有高低差,不会在拼接位置卡滞物件。止口的位置要设置在翻边的底面,不要暴露在承托表面,避免影响承托面的平整度。如果是用于有一定温度的使用场景,比如烘干线的承托结构,还要在翻边的安装孔位做长圆孔设计,预留热胀冷缩的变形量,避免温度变化的时候结构因为热胀冷缩出现拱起变形,影响正常使用。
