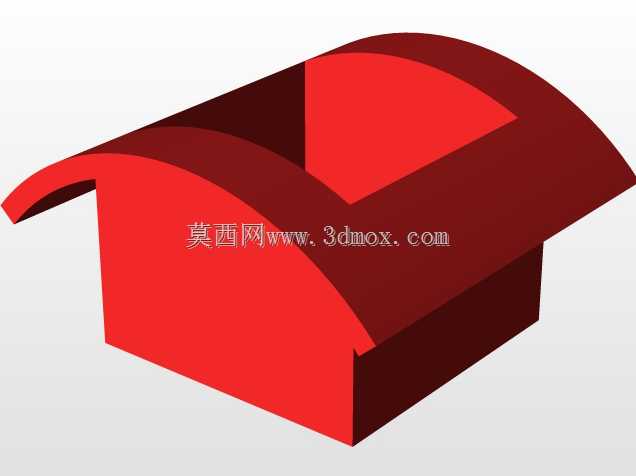

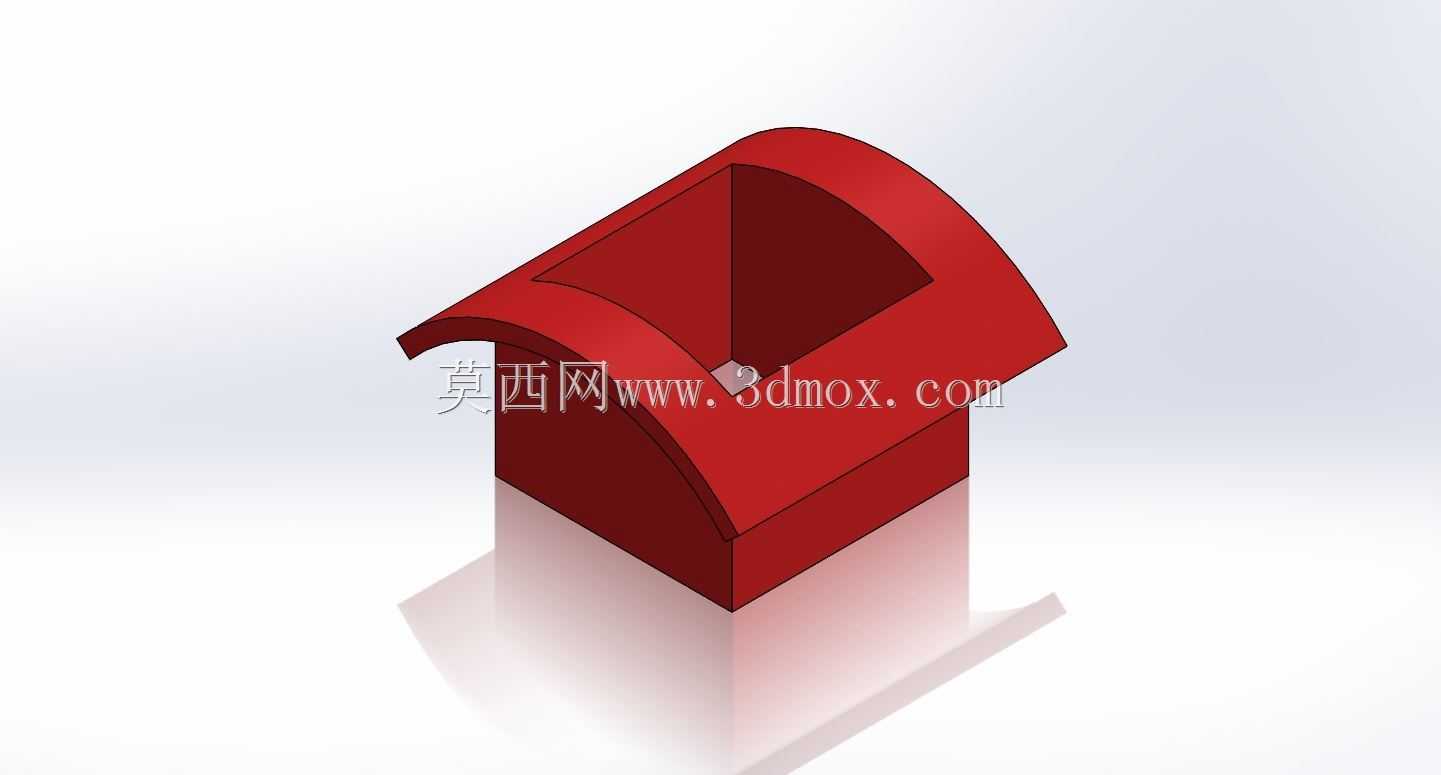

带弧形顶盖的敞口曲面壳体结构

这类带弧形顶盖的敞口曲面壳体，在小型物料收纳、设备端防护外罩、工位简易导料槽的场景里十分常见，很多时候做设备外围防护或者零散工装零件收纳时，都会用到类似的结构。从实际使用角度看，下方的直壁立方腔体可以提供规整的内部容纳空间，不管是放置小型加工刀具、工位装配用的标准件，还是作为设备出线端的护罩容纳线缆接头，直壁部分都能和安装基面形成稳定的贴合，不会出现弧形结构和平面安装面贴合不严漏缝的问题。上方延伸出来的弧形曲面顶盖，一方面可以避免上方落尘、切削液直接溅入腔体内部，另一方面弧形的导流面能让落在顶面上的液体、碎屑顺着弧面滑落到壳体外侧，不会积在顶面形成残留，要是用在机床周边的工位零件盒，这个弧面还能避免操作人员取放零件时被尖锐直角磕碰，减少工位操作的安全隐患。

做这个结构的建模时，核心要处理的就是直壁段和弧形曲面的衔接修剪问题，很多新手做这类结构容易出现曲面和实体衔接处有缝隙、曲率不连续的问题，实际建模的时候要先确定下方直壁腔体的壁厚，整个壳体采用等壁厚设计的话，后续加工不管是用薄板折弯焊接还是注塑成型，都能保证壁厚均匀，不会出现局部壁厚过薄强度不足或者过厚产生缩痕的问题。直壁部分的高度要根据实际容纳的零件高度来定，一般要比内部放置的最高零件高出10到15毫米，避免移动壳体的时候零件从敞口处滑落。上方弧形曲面的曲率半径不能太小，要是曲率过急，不管是钣金折弯还是注塑脱模都会出现问题，钣金加工的话过小的折弯半径会导致板材外侧拉裂，注塑的话小曲率位置容易出现应力集中，受外力的时候容易开裂。

安装边界上，这个壳体底部是完全开放的平面，可以直接通过四周的直壁底边用螺栓固定在安装台面上，也可以在底边向外翻边做安装孔，翻边宽度一般留8到12毫米就足够打M4或者M5的安装孔，不会因为孔距边缘太近导致安装时开裂。敞口位置的边缘要做倒钝处理，要是用在人手经常接触的工位场景，敞口边缘最好卷边或者加包边条，避免划伤人手。曲面和直壁衔接的位置，要做圆角过渡，圆角半径和壁厚保持一致就可以，既能减少应力集中，也能让外观更顺滑，清理的时候也不会有卫生死角。

实际选型使用的时候，要根据使用场景确定材质，要是用在切削液飞溅的机床周边，要选用耐油的工程塑料或者做了防锈喷涂的薄钢板，要是用在无尘车间的零件收纳，可以用透明的亚克力材质方便观察内部零件，要是用在有焊接飞溅的工位，就要选用厚度稍大的钢板避免被焊渣烧穿。建模的时候要注意，弧形曲面的延伸长度要超过下方直壁腔体的敞口边缘，超出的长度一般在20到30毫米，才能起到有效的遮挡作用，要是伸出太短，上方的落物还是容易从缝隙掉进腔体里。另外曲面的修剪边界要和直壁的上边缘完全贴合，不能出现突出或者凹进的错位，不然焊接或者粘接的时候会出现明显的接缝，既影响外观也会降低结构强度。

很多人做这类曲面结构的时候，容易忽略曲面和实体合并后的壁厚一致性，往往是曲面部分做了等厚，但是和直壁衔接的位置出现壁厚突变，实际生产的时候这个位置最容易出现变形，比如注塑件这个位置会有明显的熔接痕，钣金件焊接的时候这个位置容易焊穿。所以建模完成后要做壁厚分析，检查整个壳体的壁厚偏差，保证偏差不超过壁厚的10%，才能满足后续加工的要求。另外这个结构的弧形顶盖是单侧延伸的，重心会偏向弧形伸出的一侧，所以固定的时候要在弧形伸出侧的底边多加两个固定点，避免放置的时候出现倾翻，要是作为移动式的零件盒，还要在底部加配重或者把底部做的稍宽一些，提升放置的稳定性。
