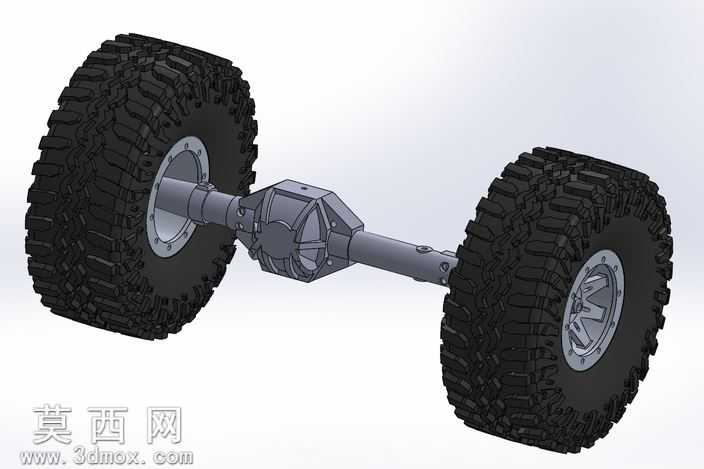

越野车辆RcWriath征服后桥总成结构设计

本作品为越野车辆后桥总成的三维参数化建模成果，建模过程严格遵循硬派越野车辆底盘的传动逻辑与结构特性，完整还原了后桥从主减速器壳体、半轴套管到轮毂、越野轮胎的全链路结构。建模阶段首先以主减速器桥包为核心基准，通过对称拉伸、布尔运算构建桥包的异形壳体结构，精准还原桥包内部差速器的安装腔体轮廓，保证传动部件的预留安装空间符合越野车型的大扭矩承载需求；半轴套管采用变径轴类建模逻辑，通过多段同轴圆柱特征叠加，匹配桥包与轮毂的连接定位基准，同时在套管表面预留刹车管路、减震器下支座的安装点位特征，还原实车的装配接口细节。轮毂部分采用多辐式越野轮毂造型，通过圆周阵列特征构建轮辐的等距分布结构，精准刻画轮毂螺栓孔、中心定位孔的装配特征，保证与半轴法兰的匹配精度。轮胎部分针对越野泥地胎的胎纹特征进行精细化建模，通过块状胎纹的交错阵列、胎侧的防滑齿特征构建，还原大颗粒越野轮胎的粗犷外观与抓地结构特性，同时对胎面橡胶材质进行哑光粗糙质感的材质调配，轮毂金属部分采用磨砂金属材质区分桥壳的铸铁质感，通过不同材质的粗糙度、反光度参数调整，让整体模型的视觉层次清晰区分不同部件的材质属性。渲染阶段采用正交视角展示后桥整体结构，通过柔和的环境光打亮桥体的结构轮廓，避免强反光遮挡桥包、半轴的结构细节，同时保留轮胎胎纹的阴影层次，让胎块的立体结构清晰呈现。设计过程中充分考虑越野后桥的承载特性，桥包壳体的加强筋、半轴套管的加粗段都做了特征还原，整体结构比例协调，各部件的装配关系清晰明确，既可以作为越野车辆底盘设计的结构参考，也可用于遥控攀爬车的改装结构参考，完整展现了硬派越野车辆后桥的机械结构美感与工程设计逻辑。
